Hệ số công suất là gì? khái niệm, công thức tính và ý nghĩa trong mạch điện

Trong các hệ thống điện sinh công, công suất luôn là yếu tố được quan tâm hàng đầu. Thông thường, khi nhắc đến công suất, chúng ta nghĩ ngay đến hai đại lượng cơ bản là cường độ dòng điện (I) và điện áp (U). Tuy nhiên, trong thực tế vận hành – đặc biệt là với dòng điện xoay chiều – còn một yếu tố quan trọng khác quyết định hiệu quả sử dụng điện năng, đó chính là hệ số công suất (cosφ).

Vậy hệ số công suất là gì? Vì sao trong công nghiệp luôn phải tìm cách nâng cao hệ số công suất? Khi nào hệ số công suất bằng 0 và điều đó có ý nghĩa gì? Bài viết dưới đây sẽ giúp bạn hiểu rõ bản chất, công thức tính và ứng dụng thực tế của hệ số công suất trong mạch điện.

Hệ số công suất là gì? Bản chất và công thức tính hệ số công suất

Khái niệm hệ số công suất

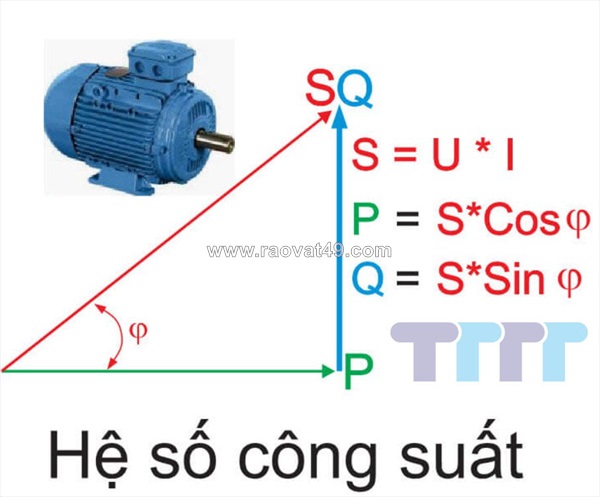

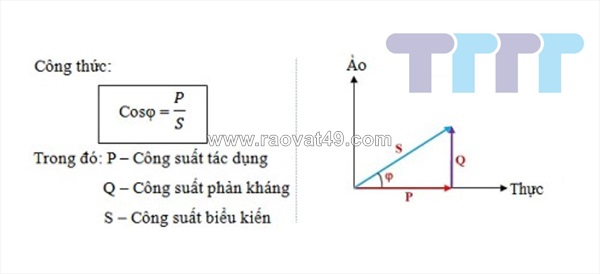

Hệ số công suất (ký hiệu là cosφ) là tỷ số giữa công suất tác dụng (P) và công suất biểu kiến (S) trong mạch điện xoay chiều.

Công thức tổng quát:

cosφ = P / S

Trong đó:

• P (W): Công suất tác dụng – phần công suất thực sự sinh công có ích.
• S (VA): Công suất biểu kiến – tổng công suất mà nguồn điện phải cung cấp.
• φ (phi): Góc lệch pha giữa điện áp và dòng điện.

Hệ số công suất có giá trị trong khoảng từ -1 đến 1, tuy nhiên trong hệ thống điện dân dụng và công nghiệp, giá trị này thường nằm trong khoảng từ 0 đến 1. Ở Việt Nam, hệ số công suất trung bình trong nhiều hệ thống được duy trì ở mức khoảng 0,8 trở lên.

Ý nghĩa của hệ số công suất

Hệ số công suất phản ánh mức độ hiệu quả sử dụng điện năng. Nếu cosφ càng gần 1, nghĩa là phần lớn công suất cung cấp được chuyển thành công suất hữu ích. Ngược lại, nếu cosφ thấp, hệ thống sẽ tiêu tốn nhiều công suất vô công (Q), gây tổn hao và làm tăng chi phí vận hành.

Trong thực tế, công suất tác dụng được xác định theo công thức:

P = U × I × cosφ

Như vậy, với cùng điện áp và dòng điện, nếu hệ số công suất tăng thì công suất tác dụng cũng tăng theo tỷ lệ thuận.

Hệ số công suất phụ thuộc vào yếu tố nào?

Một điểm quan trọng cần lưu ý: hệ số công suất không phụ thuộc trực tiếp vào điện áp (U) và dòng điện (I), mà phụ thuộc vào đặc tính tải của mạch điện, cụ thể là các phần tử:

• Điện trở (R)
• Điện cảm (L)
• Điện dung (C)

Chính sự tồn tại của L và C trong mạch điện xoay chiều làm xuất hiện góc lệch pha φ giữa dòng điện và điện áp. Khi có độ lệch pha, công suất biểu kiến sẽ lớn hơn công suất tác dụng, từ đó làm giảm hệ số công suất.

Hệ số công suất của đoạn mạch

Trong thực tế, hệ số công suất của một thiết bị hoặc một đoạn mạch có thể được xác định bằng:

Hệ số công suất = Công suất đo được (P thực tế) / Công suất ghi trên thiết bị (S định mức)

Giá trị này phản ánh hệ số công suất tức thời của thiết bị tại thời điểm đo.

Ở các hệ thống lớn như nhà máy, khu công nghiệp, hệ số công suất tự nhiên của mạch thường không đạt mức tối ưu nên người ta phải sử dụng các phương pháp bù công suất phản kháng để nâng cao hệ số công suất.

Hệ số công suất trong mạch RLC và cách nâng cao hệ số công suất

Hệ số công suất của mạch RLC nối tiếp

Mạch RLC là mạch điện gồm ba phần tử chính:

• R: Điện trở
• L: Điện cảm
• C: Điện dung

Trong mạch này:

• Cảm kháng: ZL = ωL
• Dung kháng: ZC = 1 / (ωC)
• Tổng trở: Z = √(R² + (ZL - ZC)²)

Hệ số công suất của mạch RLC được tính theo công thức:

cosφ = R / Z

Điều này cho thấy hệ số công suất phụ thuộc vào tỷ lệ giữa điện trở thuần và tổng trở toàn mạch.

Khi nào hệ số công suất bằng 1?

Hệ số công suất bằng 1 khi:

• φ = 0°
• Mạch điện thuần trở (chỉ có R, không có L và C)
• Dòng điện và điện áp cùng pha

Lúc này:

cosφ = 1

P = S

Toàn bộ công suất biểu kiến được chuyển thành công suất tác dụng – đây là trạng thái lý tưởng nhất của hệ thống điện.

Hệ số công suất bằng 0 khi nào?

Hệ số công suất bằng 0 khi:

• φ = 90°
• Mạch điện không có điện trở R
• Mạch chỉ gồm phần tử thuần cảm (L) hoặc thuần dung (C)

Khi đó:

cosφ = 0

P = 0

Mạch không sinh công hữu ích mà chỉ trao đổi năng lượng giữa nguồn và tải dưới dạng công suất phản kháng. Đây là trường hợp bất lợi trong vận hành hệ thống điện.

Vì sao cần nâng cao hệ số công suất?

Trong các nhà máy, xí nghiệp hoặc khu công nghiệp, nếu hệ số công suất thấp sẽ dẫn đến:

• Tăng tổn hao điện năng trên đường dây
• Giảm khả năng truyền tải của hệ thống
• Phải trả tiền công suất phản kháng
• Có thể bị phạt do hệ số công suất không đạt chuẩn

Do đó, các doanh nghiệp thường áp dụng giải pháp bù công suất phản kháng, phổ biến nhất là sử dụng tụ bù để nâng hệ số công suất lên mức 0,9 – 0,95 hoặc cao hơn.

Các phương pháp nâng cao hệ số công suất

1. Lắp đặt tụ bù tĩnh
2. Sử dụng tủ bù tự động
3. Tối ưu thiết kế hệ thống tải
4. Giảm vận hành non tải của động cơ

Việc nâng cao hệ số công suất không chỉ giúp tiết kiệm chi phí tiền điện mà còn:

• Giảm sụt áp
• Tăng tuổi thọ thiết bị
• Nâng cao hiệu suất toàn hệ thống
