Khám phá quy trình hút - đẩy và bộ van chia khí trong bơm màng

        Khám phá quy trình hút - đẩy và bộ van chia khí trong bơm màng

1. Tổng quan về bơm màng chạy khí nén (AODD Pump)

Giải thích bơm màng khí nén là gì?

Bơm màng khí nén, tên tiếng Anh là Air Operated Diaphragm Pump (AODD), là loại bơm vận hành dựa trên áp lực khí nén, kết hợp hai màng cao su/nhựa chuyển động qua lại để vận chuyển chất lỏng.

Thay vì việc sử dụng động cơ điện, nguyên lý hoạt động bơm màng toàn bộ quá trình vận hành của bơm dựa trên sự phân phối khí nén, đảm bảo chuyển động nhịp nhàng.

Tầm quan trọng và sự phổ biến trong công nghiệp

Do kết cấu gọn nhẹ, tính an toàn vượt trội và khả năng bơm được nhiều loại chất lỏng khác nhau, bơm màng khí nén được tin dùng trong hàng loạt ngành nghề như:

Ngành hóa chất công nghiệp

Lĩnh vực chế biến thực phẩm

Hệ thống xử lý chất thải

Ngành sơn – mực in – keo – bùn

Đặc biệt, trong các điều kiện làm việc có yêu cầu phòng chống cháy nổ hoặc yêu cầu an toàn nghiêm ngặt, bơm màng khí nén gần như phương án phù hợp nhất.

Ưu điểm cốt lõi của bơm màng khí nén

Không dùng nguồn điện → đảm bảo an toàn cao trong khu vực nguy hiểm

Khả năng tự mồi cao, có thể bơm lưu chất khi bơm khô

Hoạt động khô không gây hỏng hóc, không lo cháy motor

Xử lý được nhiều loại lưu chất: chất hóa học, bùn thải, chất lỏng chứa hạt, chất ăn mòn

2. Cấu tạo cơ bản của bơm màng khí nén

Để làm rõ cơ chế vận hành, cần tìm hiểu kỹ các chi tiết quan trọng của máy bơm màng khí nén. Cấu tạo của thiết bị này không quá phức tạp nhưng khoa học, được thiết kế nhằm việc phân tách hoàn toàn khí nén và chất lỏng để ngăn ngừa nhiễm bẩn.

Thân bơm (Body):

Là bộ phận bao che chính tiếp xúc trực tiếp với lưu chất, thường được làm từ các vật liệu bền bỉ như nhựa (PP, PVDF), hợp kim nhôm, inox (thép không gỉ) hoặc gang đúc. Việc lựa chọn vật liệu được quyết định bởi tính chất lưu chất: inox cho hóa chất ăn mòn, nhựa dùng trong ngành thực phẩm để đảm bảo vệ sinh.

Màng bơm (Diaphragm):

Được xem là bộ phận quan trọng nhất, bao gồm hai màng linh hoạt nằm ở hai bên thân bơm, chế tạo từ nhiều loại vật liệu khác nhau như PTFE cho tính kháng hóa chất cao, Santoprene (Santo) cho độ đàn hồi và tuổi thọ cao, Buna-N (Nitrile) cho dầu mỡ, hoặc Neoprene cho môi trường làm việc phổ thông. Màng bơm đóng vai trò tạo lực để vận chuyển chất lỏng mà không cho phép khí nén tiếp xúc với lưu chất.}

Bộ van khí (Air Valve):

Có thể xem như “bộ não” của máy bơm, bộ phận này phân phối khí nén giữa hai khoang khí. Thông thường đây là van piston hoặc van trượt spool, hoạt động tự động để đảo chiều khí nén, giúp đảm bảo chu kỳ hoạt động liên tục mà không yêu cầu tác động từ bên ngoài.}

Bi và Đế (Ball/Seat):

Là hệ thống van một chiều, bao gồm bi (có thể làm từ thép, nhựa kỹ thuật hoặc cao su) và đế (seat) để bi ngồi khít. Có 4 cụm bi và đế: 2 tại cửa hút và hai ở cổng đẩy, giúp ngăn chặn dòng chảy ngược và kiểm soát chiều dòng chảy.}

Trục kết nối:

Là trục liên kết liên kết hai màng bơm, giúp đảm bảo khi một màng di chuyển ra ngoài, màng kia sẽ bị kéo vào trong, tạo chuyển động đồng bộ trong hoạt động của máy bơm màng khí nén.}

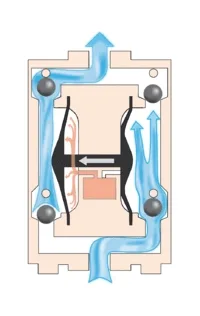

3. Nguyên lý làm việc chi tiết (Quy trình 2 chu kỳ)

Máy bơm màng khí nén hoạt động thông qua nguyên lý chênh áp của khí nén và chuyển động tịnh tiến của cặp màng bơm.

Chu kỳ 1: Hút bên trái – Đẩy bên phải

Nguồn khí nén được đưa vào buồng khí phía bên phải

Màng bơm phía phải di chuyển theo hướng đẩy → tạo áp lực đẩy vật liệu bơm qua cổng xả

Song song, thanh truyền tác động kéo màng bơm bên trái di chuyển vào trong

Khoang chất lỏng bên trái hình thành áp suất âm → hút chất lỏng từ đầu hút đi vào

Chu kỳ thứ hai: Đẩy trái – Hút phải

Hệ van khí tự động chuyển mạch, cấp khí nén sang khoang khí bên trái

Màng bơm phía trái tạo lực đẩy chất lỏng ra cửa xả

Màng bên phải dịch chuyển ngược lại, tạo lực hút lưu chất mới

Hai pha hoạt động này lặp lại không ngừng, duy trì hiệu suất làm việc ổn định và không sử dụng motor điện.

https://englishcourses.edu.vn/ung-dung-cua-bom-mang-va-uu-diem-noi-bat 4. Cơ chế hoạt động của van một chiều (Bi và Đế)

Khi máy bơm bắt đầu làm việc:

Bi sẽ nâng lên lúc chất lỏng được hút vào buồng bơm

Bi tự động đóng lúc chất lỏng được đẩy ra đường ống xả

Cơ chế vận hành thông minh này cho phép:

5. Các yếu tố tác động đến hiệu quả hoạt động bơm

Hiệu suất của bơm màng AODD chịu ảnh hưởng vào nhiều nhân tố kỹ thuật, nên được tối ưu hóa để hướng tới lưu lượng bơm và cột áp mong muốn.

Nguồn áp suất khí nén:

Yếu tố này được xem là nhân tố quan trọng nhất ảnh hưởng trực tiếp đến hiệu suất của bơm. Áp suất khí nén cao hơn (chẳng hạn từ 4 đến 7 bar) sẽ làm tăng lưu lượng chất lỏng và chiều cao đẩy, tuy nhiên cũng làm tăng mức tiêu thụ khí nén. Sự tương quan này gần như theo đường thẳng: khi áp suất khí tăng gấp 2 có thể làm lưu lượng tăng lên khoảng 1,5 đến 2 lần, tùy thuộc vào dòng bơm màng. Tuy nhiên, cần tránh vận hành vượt mức áp suất tối đa để hạn chế làm rách hoặc giảm tuổi thọ màng.

Độ nhớt của chất lỏng:

Các lưu chất nhớt cao (ví dụ như dầu nhớt hoặc bùn) sẽ khiến giảm chu kỳ chuyển động của màng, từ đó dẫn đến suy giảm lưu lượng đầu ra. Máy bơm màng khí nén có khả năng chất lỏng có độ nhớt lên đến 10.000 centipoise, nhưng cần lựa chọn vật liệu màng và bi tương thích để tránh giảm hiệu suất vận hành.

Tiết diện đường ống:

Đường ống hút và xả phải đủ lớn để tránh hiện tượng “thắt nút cổ chai” (cavitation), gây suy giảm lưu lượng bơm và tăng tiếng ồn. Ví dụ, với máy bơm kích thước 1 inch, ống dẫn cần tối thiểu 1 inch để duy trì dòng chảy mượt mà.

6. Ứng dụng công nghiệp thực tế dựa trên cơ chế vận hành

Nhờ cơ chế làm việc linh hoạt, bơm màng khí nén được ứng dụng rộng rãi trong đa dạng ngành công nghiệp:

Vận chuyển hóa chất ăn mòn: các loại axit, kiềm mạnh và dung môi (màng Teflon, thân nhựa)

Bơm cho lĩnh vực thực phẩm và đồ uống: các loại sữa, siro, nước sốt (vật liệu inox đáp ứng yêu cầu an toàn thực phẩm)

Ứng dụng bơm bùn và chất thải: các loại bùn đặc, nước thải lẫn tạp chất rắn (có khả năng chịu mài mòn cao)

7. Tổng kết và lời khuyên bảo trì

Dòng bơm màng vận hành bằng khí nén sở hữu nguyên lý làm việc đơn giản nhưng mang lại hiệu suất cao, không cần điện, đảm bảo an toàn cao, dễ dàng thích nghi và tuổi thọ cao trong nhiều điều kiện khắc nghiệt.

Lời khuyên bảo trì:

Theo dõi màng cao su bơm định kỳ để ngăn ngừa rò rỉ khí hoặc chất lỏng

Làm sạch bi và đế bi để giữ cho hệ thống van một chiều hoạt động tốt

Ưu tiên sử dụng khí nén sạch, khô để gia tăng tuổi thọ van khí

Trong trường hợp được sử dụng và bảo dưỡng hợp lý, máy bơm màng khí nén hoàn toàn có thể vận hành bền bỉ trong thời gian dài với chi phí sử dụng thấp.
