Máy đo tọa độ 3D (CMM) là gì? Nguyên lý hoạt động và ứng dụng

Máy đo tọa độ 3D (CMM) là một thiết bị đo lường chính xác được sử dụng để kiểm tra hình học và kích thước của vật thể trong không gian ba chiều. CMM đã trở thành một công cụ không thể thiếu ứng dụng của máy đo kích thước quang học trong các ngành công nghiệp yêu cầu kiểm soát chất lượng nghiêm ngặt, bao gồm ô tô, hàng không vũ trụ và y tế. Bằng cách sử dụng các đầu dò cơ khí, quang học hoặc laser, máy đo tọa độ 3D có thể thu thập các điểm dữ liệu trên bề mặt vật thể, so sánh chúng với các mô hình kỹ thuật số và giúp xác định sự tuân thủ các tiêu chuẩn hình học và dung sai (GD&T). Hãy cùng tìm hiểu chi tiết về nguyên lý hoạt động và ứng dụng của CMM trong các ngành công nghiệp hiện đại.

Giới thiệu về máy đo tọa độ 3D (CMM)

Máy đo tọa độ 3D, hay còn gọi là CMM, là thiết bị đo lường chính xác hình dạng và kích thước của các chi tiết trong không gian ba chiều (trục X, Y, Z). CMM thu thập dữ liệu thông qua các đầu dò tiếp xúc hoặc không tiếp xúc, giúp xác định các thông số kích thước và dung sai của vật liệu trong các ứng dụng công nghiệp. CMM đặc biệt hữu ích trong việc kiểm tra các chi tiết phức tạp với độ chính xác cao, giúp đảm bảo chất lượng sản phẩm cuối cùng trong các ngành công nghiệp như ô tô, hàng không vũ trụ và y tế.

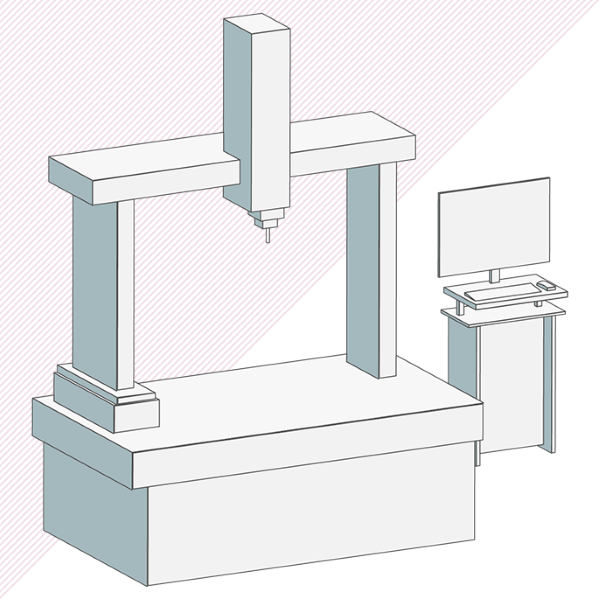

Máy đo tọa độ 3D là thiết bị đo lường chính xác hình dạng và kích thước của các chi tiết trong không gian ba chiều

Nguyên lý hoạt động máy đo 3D

Máy đo tọa độ 3D hoạt động bằng cách sử dụng đầu dò để thu thập các điểm rời rạc trên bề mặt chi tiết. Các điểm này sau đó được xử lý và phân tích qua phần mềm để tạo ra mô hình kỹ thuật số của chi tiết và so sánh với mô hình CAD (thiết kế bằng máy tính). Phương pháp đo này giúp xác định chính xác kích thước và hình dạng của chi tiết, từ đó kiểm tra các dung sai và sự tuân thủ các tiêu chuẩn hình học.

Các khả năng sử dụng máy đo kích thước 3D

Độ chính xác cao: Các máy CMM có thể đo với độ chính xác cực kỳ cao, lên tới cấp độ micron (ví dụ: ±1.5 µm cho dòng cao cấp).

Tính linh hoạt: CMM có thể đo các đặc trưng phức tạp như lỗ, rãnh, và bề mặt tự do mà các phương pháp đo khác không thể thực hiện được.

Tự động hóa: Các máy CMM hiện đại sử dụng điều khiển CNC để tự động hóa quá trình đo, giúp giảm thiểu sự can thiệp của người vận hành và nâng cao hiệu quả công việc.

Ứng dụng của máy đo kích thước quang học

Lịch sử phát triển của công nghệ CMM

Công nghệ CMM đã có một lịch sử phát triển lâu dài, từ những ngày đầu tiên của máy đo tọa độ đến những hệ thống đo lường hiện đại ngày nay. Dưới đây là một số mốc quan trọng trong sự phát triển của công nghệ CMM:

1950–1960: CMM đầu tiên được phát triển bởi Ferranti (Scotland) và DEA (Italy) dưới dạng hệ thống 3 trục thủ công sử dụng thước Vernier.

1972: Đầu dò chạm của Renishaw đã cách mạng hóa tự động hóa, cho phép phát hiện quá trình hành trình của đầu dò và tự động hóa kiểm tra độ chính xác.

1980: Tích hợp phần mềm CAD và đo lường trên máy tính đã giúp nâng cao khả năng phân tích và so sánh các chi tiết với mô hình thiết kế CAD.

2000–hiện tại: CMM di động và các hệ thống đa cảm biến ra đời, cùng với khả năng dự đoán lỗi thông qua công nghệ AI, giúp tối ưu hóa quá trình kiểm tra và đo lường.

Lịch sử phát triển của công nghệ CMM

Cấu tạo cơ bản của CMM

Cấu tạo của máy đo tọa độ 3D (CMM) bao gồm nhiều thành phần quan trọng giúp nâng cao hiệu quả và độ chính xác của quá trình đo lường:

Khung cơ khí: Đảm bảo độ cứng vững, vật liệu thường dùng là đá granite, gốm hoặc nhôm, giúp tăng cường độ ổn định và giảm sai số khi đo.

Hệ thống đầu dò: CMM sử dụng đầu dò tiếp xúc (chạm-kích hoạt) hoặc không tiếp xúc (laser, thị giác) để thu thập dữ liệu về bề mặt chi tiết cần đo.

Bộ điều khiển: Quản lý chuyển động đầu dò và thu thập dữ liệu chính xác từ các điểm đo.

Phần mềm phân tích: Phần mềm này chuyển đổi đám mây điểm thành báo cáo, phân tích và so sánh với các mô hình CAD hoặc các thông số thiết kế.

Cấu tạo cơ bản của CMM

Phân loại máy đo kích thước quang học 3D

3.1. Theo cấu trúc cơ khí

Máy CMM dạng cầu: Phổ biến nhất, phù hợp với các chi tiết có kích thước vừa và nhỏ, độ chính xác cao.

Máy CMM dạng cổng: Thiết kế cho các chi tiết lớn, nặng như khung máy bay, ô tô.

Máy CMM dạng tay ngang: Thích hợp cho các chi tiết dài, mỏng như tấm kim loại.

Máy CMM dạng cần: Dễ tiếp cận chi tiết, phù hợp với các chi tiết nhỏ và vừa.

Máy CMM di động: Linh hoạt, có thể đo tại hiện trường, thích hợp cho kiểm tra nhanh hoặc thiết kế ngược.

3.2. Theo loại đầu dò máy đo 3D

Đầu dò tiếp xúc: Thường sử dụng trong các ứng dụng yêu cầu độ chính xác cao.

Đầu dò không tiếp xúc: Sử dụng laser hoặc cảm biến quang học, phù hợp với các bề mặt mềm, dễ biến dạng hoặc cần đo nhanh.

Địa chỉ Chọn mua máy CMM uy tín:

Máy đo tọa độ 3D (CMM) là một công cụ không thể thiếu trong các ngành công nghiệp yêu cầu độ chính xác cao và kiểm soát chất lượng nghiêm ngặt. Với các tính năng vượt trội và ứng dụng rộng rãi trong các lĩnh vực như ô tô, hàng không và y tế, CMM giúp đảm bảo chất lượng sản phẩm và tối ưu hóa quy trình sản xuất. Tuy nhiên, việc lựa chọn đúng loại CMM phù hợp với nhu cầu sản xuất và điều kiện môi trường để vận hành máy đo 3D là rất quan trọng để đảm bảo hiệu quả và chi phí hợp lý. Cùng với sự phát triển của công nghệ, máy CMM ngày càng trở nên tân tiến và linh hoạt hơn, hứa hẹn sẽ mang lại nhiều lợi ích cho các ngành công nghiệp trong tương lai.
