Bơm màng thực phẩm inox ARO 66617B-244-C – An toàn, bền bỉ

Máy bơm màng Aro 66617B-244-C được sản xuất bởi thương hiệu Ingersoll Rand (USA). Bơm được thiết kế cho các hệ thống đường ống có kích thước 1-1/2 inch. Thân bơm được làm từ inox 316, có độ bền, chịu được áp lực và nhiệt độ tốt, áp suất làm việc lên đến 8.3 bar.

1. Thông số kĩ thuật máy bơm màng khí nén Aro 66617B-244-C

ARO 66617B-244-C (1½”) là bơm màng khí nén thân Inox 316, cấu hình màng/bi PTFE (Teflon) và đế PP, tối ưu cho môi trường hóa chất ăn mòn. Máy đạt lưu lượng tối đa ~340 L/phút, áp khí đến 8,3 bar và cho phép hạt rắn 6,4 mm đi qua. Kết nối hút/xả 1-1/2″ NPT, khí vào 1/2″, lắp đặt nhanh và vận hành bền bỉ trong các ứng dụng bơm – chuyển giao hóa chất.

Thông số chi tiết bơm màng Aro 66617B-244-C

Mã sản phẩm66617B-244-CHãng sản xuấtIngersoll Rand (USA)Vật liệu thân bơmInox 316Vật liệu màng bơmPTFE (Teflon)Vật liệu biPTFE (Teflon)Vật liệu đế biNhựa PPLưu lượng bơm tối đa340 Lpm (Lít/phút)Kích thước cổng cấp khí1/2″ (Inch)Kích thước cổng hút, xả1-1/2″ (Inch) NPTÁp suất khí nén tối đa8.3 BarChất rắn qua bơm tối đa6.4 mm

Máy bơm màng ARO nhập khẩu chính hãng

2. Kích thước bơm màng Aro 66617B-244-C

Kích thước ARO 66617B-244-C (1½”): tổng cao 19-5/8″ (498 mm), bề ngang tối đa 14-13/16″ (376 mm), bề rộng thân 11-1/2″ (292 mm) – gọn gàng, dễ bố trí. Chân đế có rãnh lắp 1/2″ (14 mm), khoảng cách lỗ 9″ (229 mm), bước lắp 12″ (305 mm) và tim-chân 10-3/4″ (273 mm), cho phép căn chỉnh nhanh và cố định chắc. Kết nối: cổng hút/xả 1-1/2″ (tùy NPTF-1 hoặc Rp 1-1/2 BSPP), cấp khí 1/2-14 NPTF, xả khí 3/4-14 NPTF — sẵn sàng “retrofit” vào đường ống hiện hữu.

Kích thước bơm màng khí nén Aro 66617B-244-C

3. Cấu tạo bơm màng Aro 66617B-244-C dòng Inox 316

Thân bơm: Chất liệu Inox 316 chịu được áp và nhiệt độ cao. Có các giấy chứng nhận FDA. An toàn trong các ngành bơm thực phẩm

Màng bơm: chất liệu Teflon trơ với mọi hóa chất, có tính bài mòn và mà sát tốt. Phù hợp ứng dụng bơm các hóa chất độc hại, độ ăn mòn cao, ma sát cao.

Bi bơm, đế bi: Chất liệu Teflon trơ với mọi hóa chất. Được thiết kế như van 1 chiều, Hoạt động không cho môi chất chảy theo hướng ngược lại.

Cấu tạo phần khí bơm màng khí nén Aro 66617B-244-C

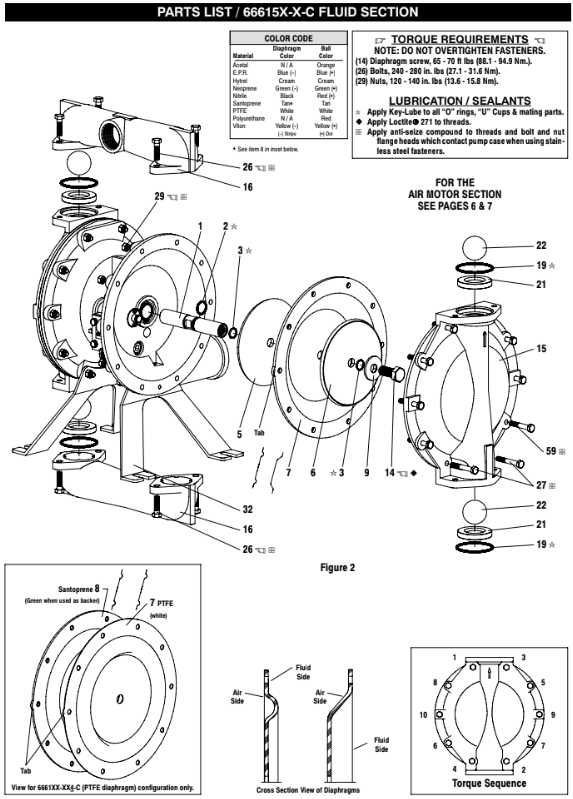

Cấu tạo phần ướt bơm màng khí nén Aro 66617B-244-C

4. Phụ tùng thay thế cho bơm màng Aro 66617B-244-C (Spare parts)

Dưới đây là phụ tùng thay thế của bơm màng khí nén ARO 66617B-244-C

ItemMÔ TẢ (EN)MÔ TẢ (VI)PART NO.Vật liệu1RodThanh trục98720-1Thép cacbon2“O” Ring (3/32″ × 1″ o.d.)Vòng đệmY330-117Nitrile – cao su NBR3“O” Ring (1/16″ × 3/4″ o.d.)Vòng đệm OringY328-16Nhựa PTFE (Teflon)5Plate (air side)Miếng nẹp (phần khí)92775Thép không gỉ (Inox)6Plate (fluid side)Miếng nẹp (Phần ướt)92775Thép không gỉ (Inox)7DiaphragmMàng bơm94617Nhựa PTFE (Teflon)8DiaphragmMàng bơm94616Nhựa Santoprene (TPV)9“O” Ring (1/8″ × 2-3/4″ o.d.)Vòng đệm OringY220-230Nhựa PTFE (Teflon)9Washer (0.630″ I.D.)Vòng đệm93065Thép không gỉ (Inox)14Screw (5/8″ – × 1-1/2″)Bu lôngY5-107-TThép không gỉ (Inox)15Fluid capỐp trụ92773Thép không gỉ (Inox)16ManifoldCổng xả92774-1Thép không gỉ (Inox)21SeatĐế bi92776Thép không gỉ (Inox)22BallBi bơm92757-4Nhựa PTFE (Teflon)26Bolt (3/8″ – 16 × 1-1/4″)Bu lôngY6-66-TThép không gỉ (Inox)27Bolt (5/16″ – × 2-1/4″)Bu lôngY6-510-TThép không gỉ (Inox)29Nut (5/16″ – )Đai ốcY12-5-SThép không gỉ (Inox)32LegChân máy92759-1Thép không gỉ (Inox)43Ground LugTiếp địa93004Đồng59Bolt (5/16″ – × 2″)Bu lôngY6-59-TThép không gỉ (Inox)

>>>> Tìm kiếm phụ tùng thay thế cho bơm màng Aro: TẠI ĐÂY

>>>> HANKE cung cấp dịch vụ sửa chữa toàn diện cho mọi dòng máy bơm màng khí nén trên thị trường, đồng thời cung cấp đầy đủ phụ tùng thay thế chính hãng cho tất cả các dòng máy bơm khí nén.

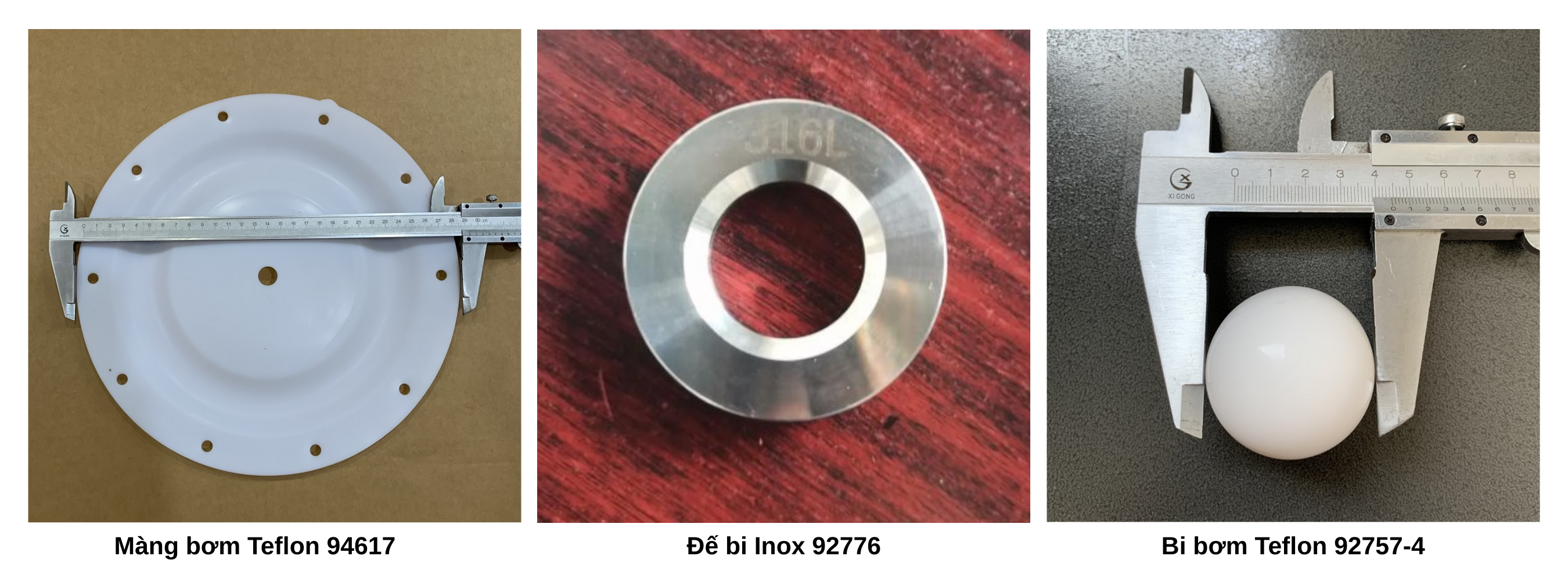

Phụ tùng cho bơm màng Aro 66617B-244-C

5. Hiệu suất bơm màng Aro 66617B-244-C

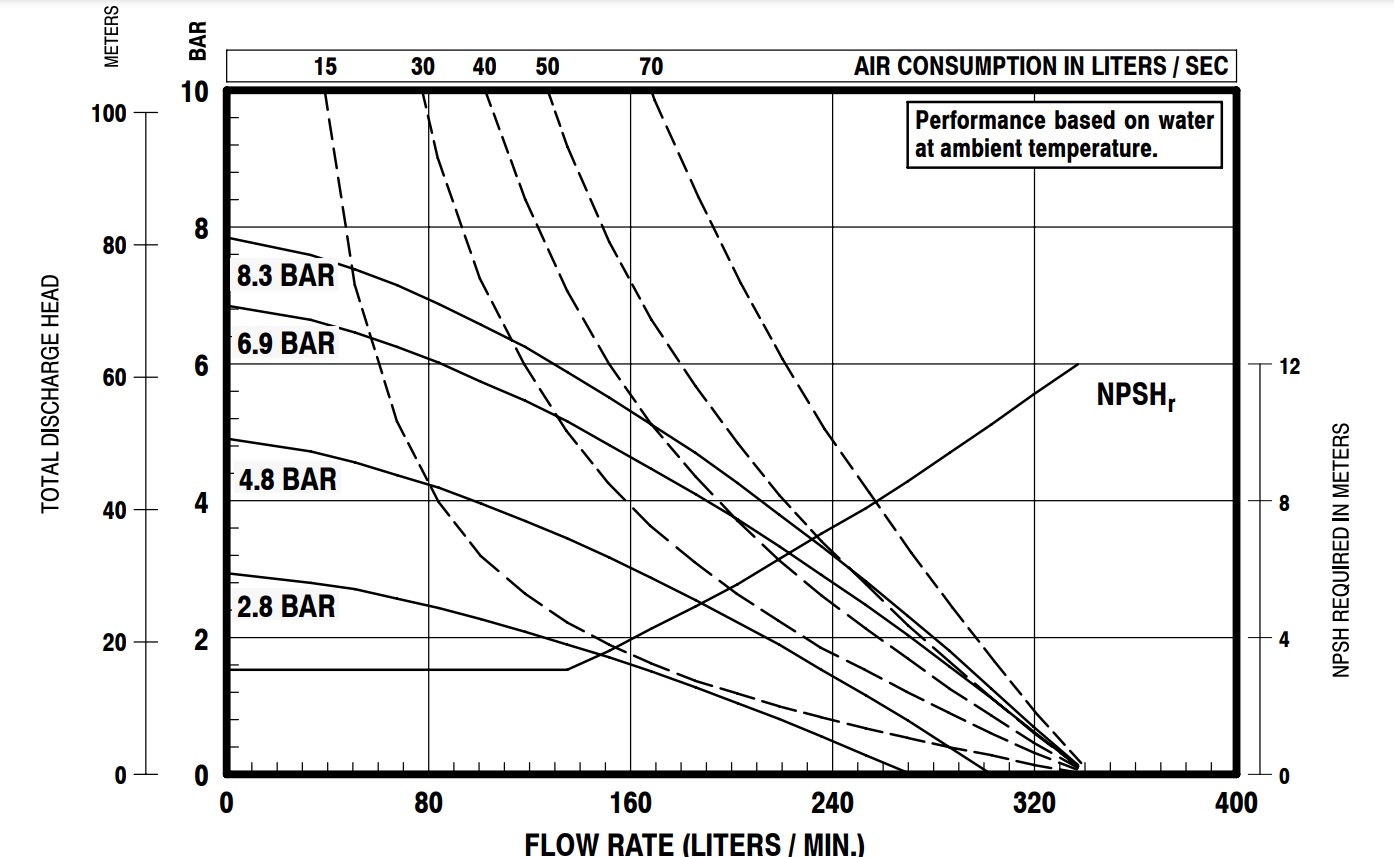

Biểu đồ hiệu suất ARO 66617B-244-C cho thấy quan hệ lưu lượng – cột áp theo các mức áp khí 2.8 / 4.8 / 6.9 / 8.3 bar. Ở cột áp gần 0 m, lưu lượng cực đại xấp xỉ 320–330 L/phút (8.3 bar), khoảng 270–290 L/phút (6.9 bar), 200–220 L/phút (4.8 bar) và 140–160 L/phút (2.8 bar); khi cột áp tăng, lưu lượng giảm dọc theo từng đường đặc tính. Thang trên cho thấy mức tiêu thụ khí nén ~15–70 L/s tăng theo lưu lượng, còn đường NPSHᵣ yêu cầu cột áp hút tăng dần, tiệm cận ~10–12 m ở vùng lưu lượng tối đa.

Hiệu suất bơm màng Aro 66617B-244-C

6. Ứng dụng máy bơm màng Aro 66617B-244-C

Bơm màng khí nén Aro 66617B được ứng dụng trong các lĩnh vực sau:

Bơm các loại hóa chất, thực phẩm, dược phẩm trong sản xuất thực phẩm, dược phẩm
Ứng dụng trong công nghệ xử lý nước, nước thải
Bơm các chất bùn, chất đặc, chất lỏng trong sản xuất gốm sứ, gạch men, giấy
Sử dụng trong các môi trường dễ cháy nỏ như khai thác mỏ, lọc hóa dầu
Ứng dụng trong sản xuất sơn, hóa chất, mực in
Ứng dụng trong nghiên cứu sinh học, sản xuất sản phẩm, chế phẩm sinh học

Dưới đây là các lĩnh vực ứng dụng cụ thể của bơm màng khí nén:

Các lĩnh vực ứng dụng của máy bơm màng

7. Ưu điểm của bơm màng Aro 66617B-244-C

Ưu điểm nổi bật nhất của dòng máy bơm màng khí nén Aro 66617B-244-C là được trang bị van khí “Unbalanced” độc quyền của ARO, giúp bơm không bị khựng/khóa (no-stall) trong quá trình chạy, nhờ đó vận hành liên tục và giảm tối đa thời gian dừng máy. Bên cạnh đó, dòng máy này còn các ưu điểm khác như:

Chất liệu inox 316L – Chống ăn mòn, không gỉ, không phản ứng với thực phẩm.
Màng bơm đạt chuẩn vệ sinh – Không chứa BPA, chống bám dính, dễ vệ sinh.
Không dùng điện – An toàn tuyệt đối trong khu vực có hơi, cồn hoặc khí dễ cháy.
Bơm được nhiều loại chất lỏng – Từ loãng như nước trái cây đến sệt như kem, gel.
Dễ tháo lắp, vệ sinh định kỳ – Phù hợp môi trường HACCP, GMP.
Tuổi thọ cao, chi phí bảo trì thấp.
