Tìm hiểu về xi lanh thủy lực xe nâng chi tiết

Trong hệ thống xi lanh thủy lực xe nâng, đây là bộ phận quan trọng giúp xe nâng hoạt động trơn tru và bền bỉ. Bài viết từ Xe nâng Yale Việt Nam sẽ giúp bạn hiểu rõ về cấu tạo, chức năng, và cách bảo dưỡng hiệu quả xi lanh thủy lực xe nâng. Hãy cùng khám phá để tối ưu hóa hiệu suất và tuổi thọ thiết bị của bạn!

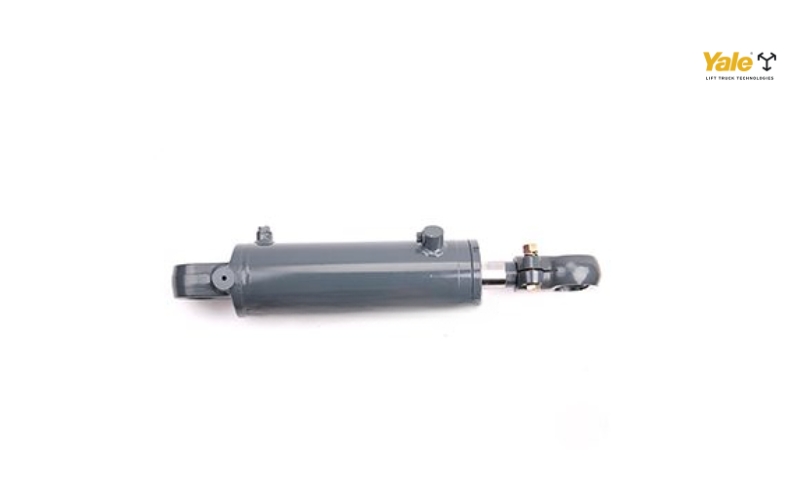

Xi lanh thủy lực xe nâng

Xi lanh thủy lực xe nâng là một bộ phận quan trọng trong hệ thống nâng hạ của xe nâng, có nhiệm vụ chính là chuyển hóa năng lượng thủy lực thành lực cơ học để nâng, hạ và di chuyển tải trọng một cách dễ dàng. Xi lanh thủy lực hoạt động dựa trên nguyên lý truyền động bằng áp lực dầu, giúp tạo ra lực lớn trong một khoảng không gian nhỏ, đảm bảo xe nâng hoạt động mạnh mẽ và ổn định.

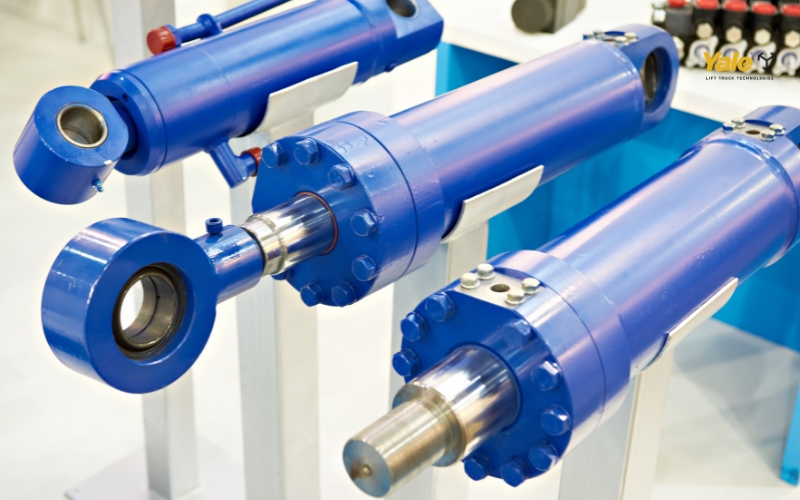

Xi lanh thủy lực xe nâng

Cấu tạo của xi lanh thủy lực xe nâng

Cấu tạo xi lanh thủy lực của xe nâng gồm nhiều bộ phận khác nhau, mỗi bộ phận đều có vai trò quan trọng trong việc đảm bảo hoạt động của xi lanh. Các thành phần chính bao gồm ống xi lanh, đầu xi lanh, nắp hoặc đế hình trụ, piston và thanh piston, con dấu seal, cùng các bộ phận phụ trợ khác.

Ống xi lanh

Ống xi lanh là bộ phận chính chứa piston và tạo ra không gian để áp suất hoạt động. Được làm từ thép chất lượng cao, ống xi lanh cần phải có khả năng chịu đựng áp lực lớn và nhiệt độ cao. Bên ngoài ống xi lanh thường được mạ crom hoặc sơn phủ một lớp epoxy để chống mài mòn và bảo vệ khỏi tác động môi trường.

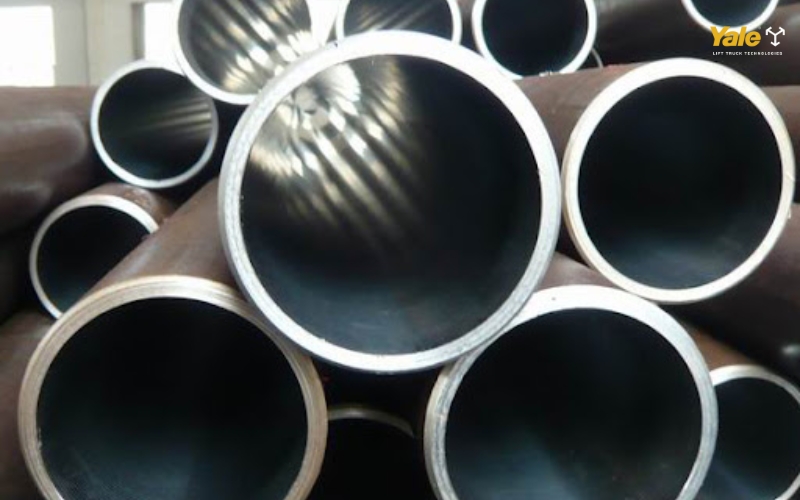

Ống xi lanh trong hệ thống thủy lực xe nâng

Đầu xi lanh

Đầu xi lanh (tên gọi khác là Cylinder head) là phần kết nối với thân xi lanh và tạo thành buồng áp suất ở phía trên. Nó giúp giữ chắc piston và là nơi piston di chuyển qua lại khi xi lanh hoạt động. Đầu xi lanh thường có thêm các chi tiết làm kín nhằm ngăn chặn rò rỉ dầu và bảo vệ hệ thống.

Nắp hoặc đế hình trụ

Nắp hoặc đế hình trụ là bộ phận ở đầu dưới của xi lanh, giúp kết nối các thành phần bên trong với khung xe nâng. Bộ phận này thường được làm từ kim loại có độ bền cao và được ghép nối với thân xi lanh thông qua bu lông hoặc mối hàn.

Piston và thanh piston

Piston là phần quan trọng nhất của xi lanh thủy lực, giúp tạo ra sự chuyển động bằng cách đẩy và kéo dầu trong ống xi lanh. Thanh piston thường được làm từ thép mạ crom, nó kết nối piston với các bộ phận khác và truyền động lực khi hệ thống hoạt động.

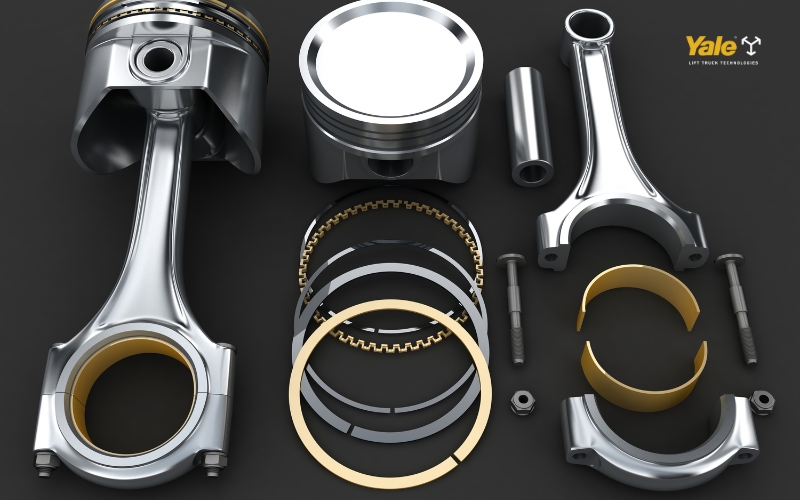

Piston trong hệ thống xi lanh thủy lực xe nâng

Con dấu seal

Con dấu seal có vai trò ngăn chặn rò rỉ dầu và duy trì áp suất bên trong xi lanh. Chúng được làm từ các vật liệu chống chịu dầu và nhiệt độ cao. Việc lựa chọn con dấu phù hợp là yếu tố quan trọng để đảm bảo xi lanh hoạt động bền bỉ và hiệu quả.

Các bộ phận khác

Ngoài những bộ phận chính kể trên, xi lanh thủy lực còn có các chi tiết phụ trợ như bạc đạn tự xoay, mỡ và các chi tiết liên kết. Những bộ phận này giúp duy trì sự ổn định và hỗ trợ hệ thống hoạt động trơn tru.

Các loại xi lanh thủy lực xe nâng

Hệ thống thủy lực của xe nâng có ba loại xi lanh chính được sử dụng: xi lanh nâng, xi lanh nghiêng và xi lanh trợ lực lái.

Xi lanh nâng

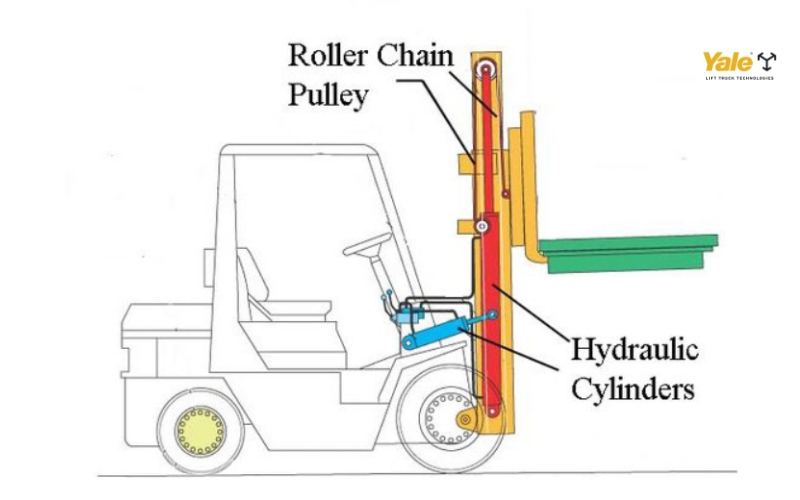

Xi lanh nâng được sử dụng để nâng và hạ trụ nâng của xe. Đây là loại xi lanh thủy lực tác động đơn thường hoạt động bằng cách đẩy dầu thủy lực vào một phía của ống xi lanh, tạo ra lực đẩy để nâng hàng hóa. Khi hạ xuống, trọng lực của hàng sẽ đẩy dầu ngược lại và giúp hạ trụ nâng.

Xi lanh nghiêng

Xi lanh nghiêng có chức năng thay đổi góc nghiêng của khung xe nâng so với mặt đất. Điều này giúp xe nâng có thể điều chỉnh độ nghiêng khi di chuyển hoặc nâng hạ hàng hóa. Xi lanh nghiêng là loại xi lanh tác động kép, có khả năng vừa đẩy vừa kéo giúp kiểm soát xe nâng trong nhiều tình huống khác nhau.

Xi lanh nghiêng cho xe nâng

Xi lanh trợ lực lái

Xi lanh trợ lực lái giúp điều khiển hướng di chuyển của bánh xe cho phép xe nâng quay trái hoặc phải một cách linh hoạt. Xi lanh này cũng thuộc loại tác động kép và thường được sử dụng trong hệ thống thủy lực của xe nâng để đảm bảo xe di chuyển mượt mà và dễ dàng trong không gian hẹp.

Nguyên lý hoạt động của hệ thống thủy lực xe nâng

Hệ thống thủy lực xe nâng hoạt động dựa trên nguyên lý Pascal, trong đó chất lỏng không nén được sẽ truyền áp suất đều qua mọi hướng. Khi bơm thủy lực kích hoạt, dầu được đưa vào hệ thống để tạo ra áp lực, giúp xe nâng vận hành các chức năng nâng, hạ hoặc nghiêng. Hệ thống thủy lực xe nâng thường trải qua các chế độ hoạt động sau:

Nguyên lý hoạt động của hệ thống thủy lực

• Chế độ chờ: Van phân phối mở, các van khác sẵn sàng cho các chế độ tiếp theo.
• Chế độ nâng hạ: Dầu thủy lực được hút qua bơm, sau khi lọc cặn bẩn, dầu sẽ được dẫn đến xi lanh để nâng hạ hàng hóa.
• Chế độ giữ tải: Van một chiều khóa áp suất, giữ hàng ở độ cao mong muốn mà không làm chảy ngược dầu.
• Chế độ quá tải: Van xả hoạt động để giảm áp lực khi hệ thống gặp quá tải, dầu quay lại bể chứa để bảo vệ các bộ phận.

Cách tính thông số xi lanh thủy lực xe nâng

Việc tính toán các thông số xi lanh thủy lực rất quan trọng để đảm bảo rằng xi lanh đáp ứng đúng yêu cầu về hiệu suất và tải trọng. Dưới đây là các ký hiệu và thuật ngữ liên quan đến tính toán thông số xi lanh thủy lực:

• D: Đường kính lòng xi lanh (mm).
• d: Đường kính thanh piston (mm).
• s: Hành trình làm việc của xi lanh (mm).
• A: Diện tích làm việc của xi lanh (cm²).
• F: Lực tác động (N).
• m: Tải trọng (kg).
• P: Áp suất làm việc (bar).
• Q: Lưu lượng dầu cấp vào xi lanh (lít/phút).
• X: Thể tích buồng xi lanh.
• T: Thời gian xi lanh hoàn thành hành trình.
• v: Vận tốc chuyển động của piston (m/s).
• a: Gia tốc của piston (m/s²).
• R: Tỷ lệ diện tích có ích hai phía của piston.
• E: Tỷ số nén của dầu (kg/cm-s²).
• ß: Hiệu suất làm việc của xi lanh.
• L: Hành trình của xi lanh.

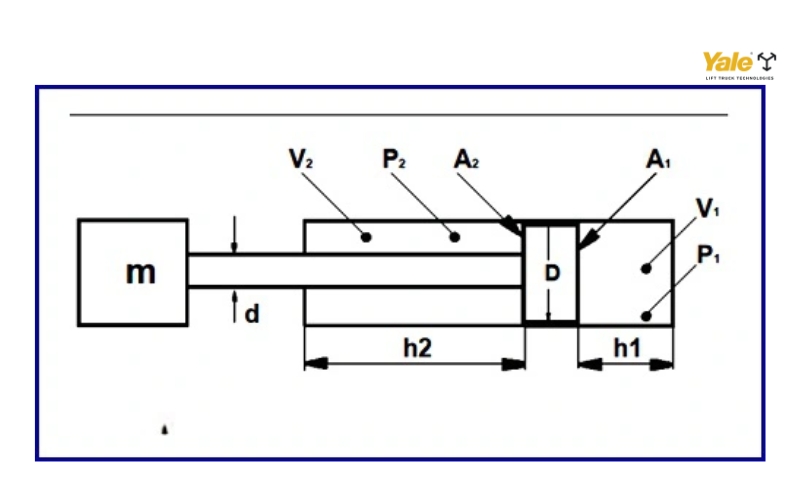

Ký hiệu, thuật ngữ xi lanh thủy lực xe nâng

Ngoài ra, các công thức cơ bản để tính toán bao gồm:

• Diện tích có ích của xi lanh phía không có cần (A1): A1 = (π*D2) / 4
• Diện tích cần piston (A2): A2 = π*d2
• Diện tích vành khăn (A3): A3 = A1 – A2
• Lực tác động lên xi lanh (F):  F = A*P
• Lực thủy lực hữu ích (Fp): Fp = A1*P1 – A2*P2
• Vận tốc chuyển động của piston (v): v=(10*Q)/(A*60)
• Lưu lượng dầu cần cấp vào xi lanh (Q): Q=(A*v*6)/β

Lưu ý: Lưu lượng dầu phía cán xi lanh sẽ nhỏ hơn phía đầu xi lanh.

Qua bài viết, Xe nâng Yale Việt Nam đã cung cấp thông tin chi tiết về xi lanh thủy lực xe nâng từ cấu tạo, nguyên lý đến cách tính toán thông số. Nếu bạn cần tư vấn hoặc muốn biết thêm chi tiết về giải pháp nâng hạ hàng hóa, hãy liên hệ ngay qua số hotline 0896 461 728 để được hỗ trợ. Đừng bỏ lỡ cơ hội tối ưu hiệu suất xe nâng của bạn với chất lượng từ chúng tôi!
