Trong các hệ thống phòng cháy chữa cháy tự động hiện nay, sprinkler được xem là giải pháp giúp phát hiện và dập lửa nhanh ngay từ giai đoạn đầu. Tuy nhiên, để toàn bộ hệ thống vận hành chính xác, ổn định và có khả năng cảnh báo kịp thời thì không thể thiếu van báo động van báo cháy Alarm Valve.

Đây là thiết bị đóng vai trò cực kỳ quan trọng trong hệ thống PCCC, vừa kiểm soát dòng nước chữa cháy vừa hỗ trợ kích hoạt tín hiệu báo động khi xảy ra sự cố. Dù thường được lắp đặt cố định trong phòng kỹ thuật hoặc trục cấp nước chữa cháy, nhưng Alarm Valve lại chính là “mắt xích trung tâm” giúp hệ thống sprinkler hoạt động hiệu quả.

Trong bài viết dưới đây, công ty Tân Thành sẽ chia sẻ chi tiết kiến thức về cấu tạo, nguyên lý vận hành, ưu điểm và ứng dụng thực tế của dòng van báo cháy Alarm Valve.

Van báo động van báo cháy Alarm Valve là gì?

Alarm Valve là loại van chuyên dùng trong hệ thống sprinkler chữa cháy tự động dạng ướt. Thiết bị này hoạt động tương tự van một chiều nhưng được tích hợp thêm chức năng phát tín hiệu cảnh báo khi có dòng nước chữa cháy đi qua.

Khi xảy ra cháy:

• Đầu phun sprinkler sẽ kích hoạt do nhiệt độ tăng cao
• Nước bắt đầu chảy qua hệ thống
• Alarm Valve mở ra
• Chuông báo động hoặc công tắc áp suất được kích hoạt

Nhờ đó, trung tâm PCCC có thể nhanh chóng nhận biết khu vực đang xảy ra sự cố để triển khai xử lý.

Trong thực tế, Alarm Valve còn được gọi bằng nhiều tên khác như:

• Van báo động chữa cháy
• Van báo cháy sprinkler
• Alarm Check Valve
• Wet Alarm Valve

Vai trò của Alarm Valve trong hệ thống PCCC

Nhiều người thường nghĩ hệ thống chữa cháy chỉ cần máy bơm và đầu phun sprinkler là đủ. Tuy nhiên, nếu thiếu Alarm Valve thì hệ thống sẽ giảm đáng kể khả năng giám sát và phản ứng.

Van báo động Alarm Valve giúp:

• Phát hiện dòng chảy chữa cháy
• Kích hoạt tín hiệu cảnh báo
• Ngăn nước chảy ngược
• Duy trì áp lực hệ thống
• Hỗ trợ kiểm tra vận hành sprinkler

Đặc biệt trong các công trình quy mô lớn như nhà máy hoặc trung tâm thương mại, thiết bị này giúp kỹ thuật viên theo dõi tình trạng hoạt động của hệ thống PCCC nhanh chóng và chính xác hơn.

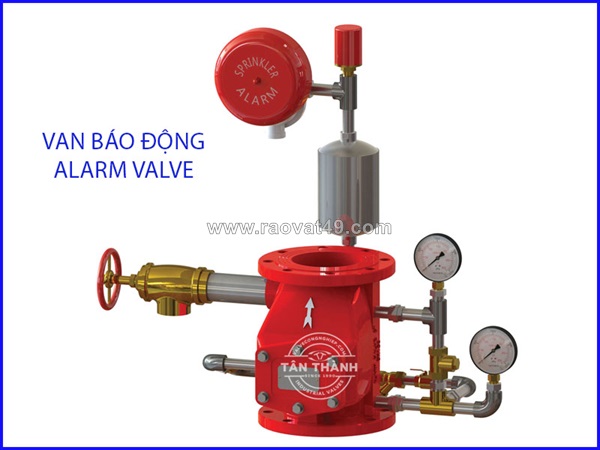

Cấu tạo của van báo động Alarm Valve

Một bộ Alarm Valve hoàn chỉnh thường bao gồm nhiều thành phần liên kết với nhau nhằm tạo thành hệ thống cảnh báo và kiểm soát nước chữa cháy.

Thân van

Phần thân thường được sản xuất bằng gang cầu hoặc gang đúc chịu áp lực cao. Bên ngoài phủ sơn epoxy đỏ chống ăn mòn theo tiêu chuẩn PCCC.

Lá van

Lá van hoạt động theo nguyên lý van một chiều, cho phép nước chỉ đi theo một hướng nhất định.

Buồng báo động

Đây là nơi tiếp nhận áp lực nước khi sprinkler kích hoạt để truyền tín hiệu sang chuông báo hoặc pressure switch.

Chuông nước cơ học

Thiết bị phát âm thanh cảnh báo bằng cơ chế quay nhờ áp lực nước.

Công tắc áp suất

Một số hệ thống hiện đại sử dụng pressure switch thay cho chuông nước nhằm gửi tín hiệu điện trực tiếp về trung tâm điều khiển.

Đồng hồ áp lực

Giúp giám sát áp suất đầu vào và đầu ra của hệ thống.

Bộ trim

Bao gồm:

• Van khóa
• Van thử
• Ống tín hiệu
• Bộ lọc
• Các phụ kiện kết nối

Nguyên lý hoạt động của Alarm Valve

Nguyên lý vận hành của van báo động chữa cháy Alarm Valve được đánh giá khá hiệu quả và ổn định trong các hệ thống sprinkler hiện đại.

Khi hệ thống ở trạng thái bình thường

• Đường ống luôn chứa đầy nước
• Áp lực trước và sau van cân bằng
• Lá van đóng kín
• Chuông báo chưa hoạt động

Khi xảy ra cháy

Nhiệt độ tăng khiến đầu sprinkler kích hoạt và nước bắt đầu phun ra ngoài.

Lúc này:

1. Áp lực nước thay đổi
2. Lá van mở ra
3. Nước đi qua buồng báo động
4. Chuông nước hoặc pressure switch hoạt động
5. Trung tâm điều khiển nhận tín hiệu báo cháy

Quá trình này diễn ra tự động mà không cần thao tác thủ công.

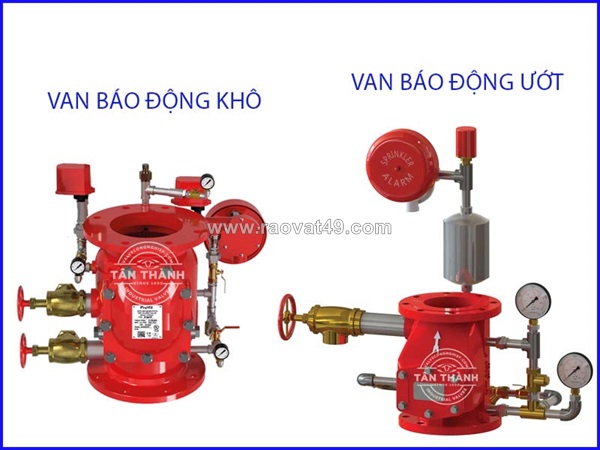

Các loại Alarm Valve phổ biến hiện nay

Wet Alarm Valve

Đây là loại phổ biến nhất trong các hệ thống sprinkler hiện nay.

Ưu điểm:

• Cấu tạo đơn giản
• Hoạt động ổn định
• Phản ứng nhanh
• Chi phí bảo trì thấp

Ứng dụng:

• Nhà xưởng
• Tòa nhà
• Kho hàng
• Chung cư

Dry Alarm Valve

Loại này sử dụng khí nén thay cho nước trong đường ống.

Thường dùng cho:

• Kho lạnh
• Khu vực nhiệt độ thấp
• Môi trường dễ đóng băng

Deluge Valve

Dòng van dùng trong hệ thống xả tràn lưu lượng lớn.

Ứng dụng:

• Nhà máy hóa chất
• Kho nhiên liệu
• Khu vực nguy cơ cháy nổ cao

Pre-action Valve

Đây là dòng van kết hợp giữa sprinkler và hệ thống báo cháy điện tử.

Ưu điểm:

• Hạn chế phun nước nhầm
• Bảo vệ thiết bị điện tử
• Phù hợp phòng server, data center

Ưu điểm nổi bật của van báo động Alarm Valve

Phát hiện cháy nhanh chóng

Thiết bị giúp hệ thống phản ứng gần như ngay lập tức khi đầu phun sprinkler hoạt động.

Hạn chế nước chảy ngược

Cơ chế van một chiều giúp bảo vệ máy bơm và đường ống.

Tăng tính an toàn cho hệ thống

Alarm Valve hỗ trợ giám sát lưu lượng và áp suất liên tục.

Độ bền cao

Các dòng van đạt chuẩn UL/FM có thể hoạt động ổn định trong thời gian dài.

Dễ bảo trì

Thiết kế module giúp việc kiểm tra và vệ sinh thuận tiện hơn.

Ứng dụng thực tế của Alarm Valve

Hiện nay van báo động chữa cháy được ứng dụng rộng rãi trong:

• Nhà máy sản xuất
• Kho logistics
• Trung tâm thương mại
• Tòa nhà văn phòng
• Bệnh viện
• Chung cư cao tầng
• Nhà kho thực phẩm
• Khách sạn
• Nhà máy điện

Tùy vào từng công trình mà kỹ sư sẽ lựa chọn loại Alarm Valve phù hợp với áp suất và lưu lượng thiết kế.

Một số tiêu chuẩn kỹ thuật quan trọng

Khi tìm hiểu về Alarm Valve, người dùng thường quan tâm đến các tiêu chuẩn như:

• UL Listed
• FM Approved
• NFPA
• ANSI
• BS EN
• JIS

Các tiêu chuẩn này giúp đảm bảo thiết bị đáp ứng yêu cầu vận hành trong hệ thống PCCC chuyên nghiệp.

Những lưu ý khi vận hành Alarm Valve

Lắp đúng chiều dòng chảy

Mũi tên trên thân van phải cùng hướng với chiều nước thực tế.

Kiểm tra định kỳ

Nên test hệ thống thường xuyên để đảm bảo chuông báo và pressure switch luôn hoạt động tốt.

Vệ sinh đường tín hiệu

Cặn bẩn tích tụ có thể làm giảm độ nhạy của hệ thống báo động.

Theo dõi áp suất hệ thống

Áp suất không ổn định dễ gây báo động giả hoặc ảnh hưởng khả năng chữa cháy.

Kết luận

Van báo động van báo cháy Alarm Valve là thiết bị cực kỳ quan trọng trong hệ thống sprinkler chữa cháy tự động. Không chỉ giúp kiểm soát dòng nước, thiết bị này còn đóng vai trò phát tín hiệu cảnh báo và giám sát hoạt động toàn hệ thống PCCC.

Thông qua bài viết chia sẻ kiến thức từ công ty Tân Thành, hy vọng bạn đã hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, phân loại cũng như ứng dụng thực tế của dòng van Alarm Valve trong các công trình hiện đại ngày nay.
