Các vị trí thường lắp đặt van xả khí tự động trong đường ống

Một van xả khí có thể hoạt động hiệu quả hay không không chỉ phụ thuộc vào chất lượng hoặc thiết kế của thiết bị. Vị trí lắp đặt cũng là yếu tố đặc biệt quan trọng.

Không khí có xu hướng di chuyển và tập trung tại những vị trí nhất định trong đường ống. Nếu van được lắp tại nơi không khí khó tiếp cận, hiệu quả xả khí có thể không đạt như mong muốn.

Do đó, trước khi lựa chọn van xả khí Air Vent Valve, người thiết kế hệ thống cần nghiên cứu toàn bộ tuyến ống và xác định những khu vực có nguy cơ tích tụ khí.

Theo hướng dẫn kỹ thuật của Yoshitake, van xả khí nên được lắp tại các điểm cao của hệ thống – nơi không khí có xu hướng tích tụ. Đối với đường ống nằm ngang, có thể cần các giải pháp hỗ trợ tách khí phù hợp với thiết kế hệ thống.

1. Điểm cao nhất của đường ống

Đây là một trong những vị trí quan trọng nhất khi lắp van xả khí công nghiệp.

Trong hệ thống chứa chất lỏng, không khí thường có xu hướng di chuyển lên phía trên. Khi đường ống có đoạn nâng cao, lượng khí có thể tập trung tại đây.

Nếu không được giải phóng, khí có thể tạo thành một vùng tích tụ và ảnh hưởng đến tiết diện lưu thông.

Vì vậy, điểm cao nhất thường được ưu tiên bố trí Air Vent Valve.

2. Những đoạn ống có địa hình lên xuống

Đường ống trong thực tế không phải lúc nào cũng được bố trí trên một mặt phẳng hoàn toàn bằng phẳng.

Đặc biệt đối với hệ thống đường ống dài, đường ống có thể đi qua nhiều khu vực có độ cao khác nhau. Những đoạn chuyển tiếp từ thấp lên cao thường là nơi cần được xem xét kỹ.

Khi lưu chất di chuyển, khí có thể bị cuốn theo dòng chảy và sau đó tách ra tại những điểm cao.

Nếu có nhiều điểm cao liên tiếp, kỹ sư cần tính toán số lượng và vị trí lắp van phù hợp với thiết kế tổng thể.

3. Đầu ra của hệ thống bơm

Trong một số hệ thống, quá trình bơm có thể tạo ra điều kiện khiến không khí bị cuốn vào dòng lưu chất.

Khu vực đầu ra của bơm và các đoạn ống tiếp theo có thể cần được xem xét để bố trí thiết bị xả khí phù hợp.

Tuy nhiên, vị trí cụ thể không nên được lựa chọn theo một nguyên tắc cứng nhắc. Cần đánh giá lưu lượng, tốc độ dòng chảy, áp suất và sơ đồ đường ống.

4. Những đoạn đường ống dài

Đối với hệ thống có chiều dài lớn, không nên chỉ dựa vào một van xả khí duy nhất cho toàn bộ tuyến.

Trong quá trình thiết kế, cần phân tích:

• Chiều dài đường ống.
• Độ cao thay đổi.
• Hướng dòng chảy.
• Số lượng điểm gấp khúc.
• Lưu lượng vận hành.
• Áp suất hệ thống.

Các điểm có nguy cơ tập trung khí cần được xem xét để bố trí thiết bị phù hợp.

5. Vị trí trước và sau một số thiết bị quan trọng

Trong hệ thống đường ống có nhiều loại van công nghiệp, bơm, thiết bị đo hoặc bộ trao đổi nhiệt, khí tích tụ có thể ảnh hưởng đến hiệu quả vận hành.

Tùy từng sơ đồ kỹ thuật, người thiết kế có thể cân nhắc vị trí xả khí nhằm hạn chế tình trạng khí tồn đọng trước các thiết bị quan trọng.

Tuy nhiên, không nên tự động lắp van ở mọi vị trí. Việc bố trí cần dựa trên đặc điểm thực tế của hệ thống.

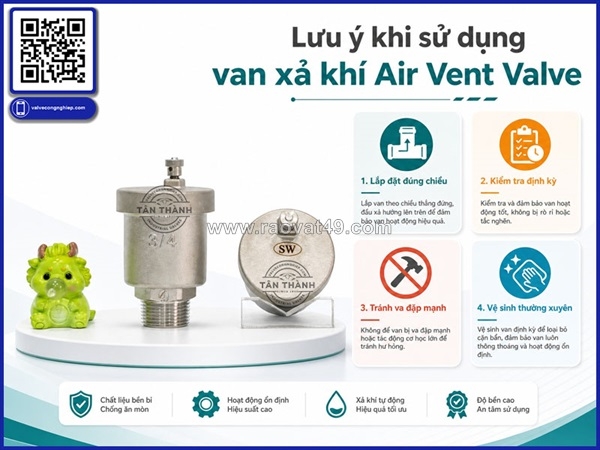

Những lưu ý quan trọng khi lắp van xả khí

Lắp đặt theo đúng hướng

Mỗi model van có yêu cầu lắp đặt riêng. Một số loại sử dụng phao cần được đặt đúng phương thẳng đứng để cơ cấu bên trong hoạt động ổn định.

Cần tham khảo tài liệu kỹ thuật của nhà sản xuất trước khi lắp đặt.

Bảo vệ van khỏi cặn bẩn

Cặn bẩn có thể ảnh hưởng đến khả năng đóng kín hoặc làm cơ cấu bên trong hoạt động không chính xác.

Trong hệ thống có nguy cơ xuất hiện nhiều tạp chất, cần xem xét các giải pháp bảo vệ phù hợp.

Yoshitake cũng lưu ý rằng dị vật trong đường ống có thể ảnh hưởng đến hoạt động của nhiều thiết bị van và cần làm sạch đường ống trước khi lắp đặt thiết bị.

Không bịt kín đầu xả

Đầu xả của van cần được bố trí để thực hiện đúng chức năng. Trong trường hợp cần dẫn lưu, thiết kế đường xả phải phù hợp với hướng dẫn của nhà sản xuất.

Theo phần hỏi đáp kỹ thuật của Yoshitake, đầu xả không nên bị bịt kín; nếu có khả năng rò rỉ nước, có thể dẫn đầu xả về khu vực thoát nước phù hợp.

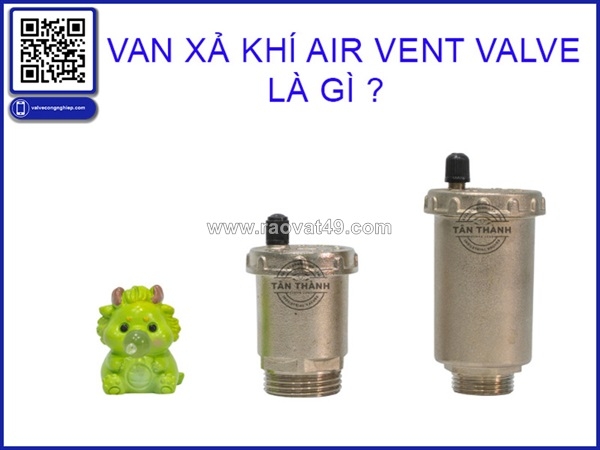

Van xả khí Yoshitake trong hệ thống đường ống

Khi tìm hiểu về van xả khí Yoshitake, người sử dụng cần phân biệt rõ từng model và chức năng thiết kế.

Không phải mọi Air Vent Valve đều có nguyên lý hoặc khả năng làm việc giống nhau. Một số dòng có thể được thiết kế thêm chức năng kiểm soát sự xâm nhập của không khí khi áp suất đầu vào thay đổi.

Yoshitake cũng lưu ý rằng không phải mọi van xả khí đều có thể được sử dụng thay thế cho van phá chân không, bởi khả năng hút khí không đồng nghĩa với hiệu suất của một thiết bị chuyên dụng cho mục đích đó.

Kết luận

Vị trí lắp đặt là yếu tố quan trọng quyết định hiệu quả của van xả khí. Điểm cao của hệ thống, các đoạn thay đổi cao độ và những khu vực có nguy cơ tích tụ khí thường là các vị trí cần được xem xét.

Đối với công ty Tân Thành, việc chia sẻ kiến thức về van xả khí, van xả khí công nghiệp và các nhóm van công nghiệp là cách giúp người đọc hiểu rõ hơn về vai trò của từng thiết bị trong hệ thống.
