Cách chọn cuộn coil van điện từ theo điện áp, công suất và môi trường làm việc

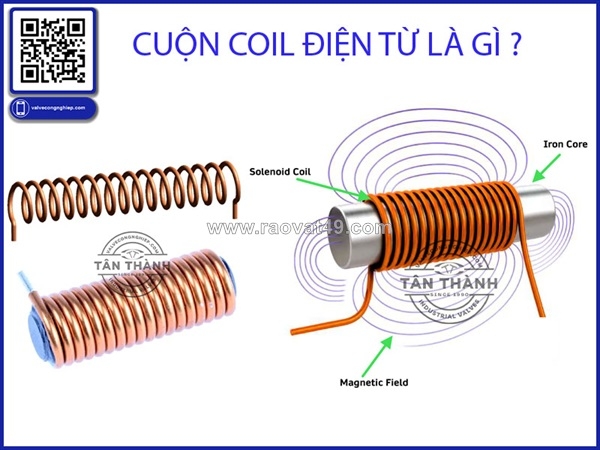

Trong một hệ thống điều khiển bằng van điện từ, cuộn coil là bộ phận có vai trò trực tiếp trong việc tạo ra lực điện từ để tác động lên cơ cấu đóng mở van. Vì vậy, việc lựa chọn cuộn coil van điện từ không đơn giản chỉ dựa vào kích thước hoặc mức giá.

Một coil có thể lắp vừa vào thân van nhưng chưa chắc đã phù hợp với điện áp điều khiển, chế độ làm việc hoặc môi trường thực tế của hệ thống.

Đặc biệt trong các hệ thống khí nén, nước, hơi nóng, dầu, hóa chất hoặc dây chuyền tự động hóa, việc chọn sai coil có thể dẫn đến hiện tượng coil nóng nhanh, cháy cuộn dây, van hoạt động không ổn định hoặc thậm chí gây gián đoạn toàn bộ quá trình vận hành.

Vậy khi lựa chọn cuộn coil van điện từ, kỹ thuật cần quan tâm đến những thông số nào?

1. Điện áp là yếu tố cần kiểm tra đầu tiên

Một trong những thông số quan trọng nhất của coil là điện áp định mức.

Trên thị trường hiện nay có nhiều loại coil sử dụng các mức điện áp khác nhau như:

• Coil 12V
• Coil 24V
• Coil 110V
• Coil 220V
• Coil AC
• Coil DC

Trong đó, coil van điện từ 24V thường xuất hiện trong nhiều hệ thống điều khiển tự động hóa nhờ khả năng tích hợp với tủ điện điều khiển.

Trong khi đó, coil van điện từ 220V thường được sử dụng ở những hệ thống có nguồn điện xoay chiều 220V và cách bố trí điều khiển phù hợp.

Điều quan trọng là không được tùy ý thay coil có điện áp khác với thông số thiết kế.

Ví dụ, một van sử dụng coil 24VDC không nên được cấp trực tiếp nguồn 220VAC. Ngược lại, việc sử dụng nguồn thấp hơn mức yêu cầu cũng có thể khiến lực điện từ không đủ để vận hành cơ cấu van.

Do đó, trước khi thay thế coil, cần kiểm tra:

Điện áp – AC/DC – công suất – model – kích thước coil – kiểu chân kết nối.

2. Không nên chỉ nhìn vào điện áp

Hai coil cùng sử dụng 24V chưa chắc đã thay thế cho nhau được.

Ví dụ, một coil 24VAC và một coil 24VDC có sự khác biệt về nguyên lý cấp điện. Nếu sử dụng sai loại nguồn, coil có thể không hoạt động đúng hoặc bị hư hỏng.

Ngoài điện áp, người dùng cần kiểm tra loại dòng điện:

AC – Alternating Current

hoặc

DC – Direct Current.

Đây là thông tin đặc biệt quan trọng đối với các hệ thống tự động hóa.

3. Công suất của coil cũng cần được quan tâm

Công suất thường được thể hiện bằng đơn vị W hoặc VA tùy loại coil và nhà sản xuất.

Công suất liên quan trực tiếp đến lượng điện năng mà coil tiêu thụ và nhiệt lượng sinh ra trong quá trình vận hành.

Một coil hoạt động liên tục trong nhiều giờ sẽ có mức sinh nhiệt khác với coil chỉ đóng mở trong thời gian ngắn.

Vì vậy, nếu hệ thống yêu cầu van điện từ hoạt động liên tục, nên lựa chọn coil được thiết kế phù hợp với chế độ làm việc liên tục.

4. Chế độ làm việc của van điện từ

Một trong những yếu tố dễ bị bỏ qua là duty cycle.

Có hệ thống chỉ kích coil trong vài giây rồi ngắt.

Có hệ thống lại yêu cầu coil duy trì trạng thái kích điện hàng giờ.

Hai điều kiện này hoàn toàn khác nhau.

Nếu sử dụng coil không phù hợp với chế độ hoạt động, nhiệt tích tụ có thể tăng cao. Khi đó, tuổi thọ lớp cách điện của dây đồng và các vật liệu bên trong coil có thể bị ảnh hưởng.

Đối với dây chuyền sản xuất tự động, nên xác định rõ van điện từ sẽ hoạt động theo chu kỳ như thế nào trước khi lựa chọn coil.

5. Môi trường lắp đặt ảnh hưởng trực tiếp đến coil

Không phải hệ thống nào cũng có điều kiện môi trường giống nhau.

Có nơi tủ điều khiển sạch, khô và thông thoáng.

Có nơi van được lắp ngoài trời.

Có nơi tồn tại hơi nước, bụi, dầu hoặc hóa chất.

Do đó, khi chọn cuộn coil van điện từ, cần quan tâm đến cấp bảo vệ của coil và đầu nối.

Nếu coil thường xuyên tiếp xúc với hơi ẩm hoặc bụi, khả năng bảo vệ của phần coil và đầu nối cần được xem xét kỹ.

6. Nhiệt độ môi trường cũng rất quan trọng

Coil vốn đã sinh nhiệt trong quá trình hoạt động.

Nếu môi trường xung quanh có nhiệt độ cao, tổng nhiệt mà coil phải chịu sẽ tăng lên.

Ví dụ, van điện từ được lắp gần đường ống hơi hoặc khu vực có nhiệt độ cao. Trong trường hợp này, không nên chỉ xem xét nhiệt độ của môi trường mà còn phải tính đến nhiệt lượng truyền từ hệ thống đường ống và thân van.

Đây là lý do các ứng dụng công nghiệp cần lựa chọn coil dựa trên điều kiện thực tế thay vì chỉ dựa vào mẫu mã.

7. Kiểm tra kiểu kết nối

Một số coil sử dụng đầu nối DIN hoặc các dạng đầu nối chuyên dụng khác.

Khi thay coil, cần kiểm tra:

• Kiểu chân điện
• Khoảng cách chân
• Kiểu đầu cắm
• Kích thước coil
• Chiều cao
• Đường kính lỗ lắp
• Kiểu cố định coil

Nếu bỏ qua những thông số này, coil có thể không lắp vừa hoặc lắp được nhưng không đảm bảo kết nối điện.

8. Không phải coil nào cùng kích thước cũng dùng chung được

Đây là lỗi khá phổ biến khi thay thế linh kiện.

Người dùng nhìn thấy hai coil có hình dáng tương tự nhau và cho rằng có thể thay thế trực tiếp.

Tuy nhiên, van điện từ còn phụ thuộc vào thiết kế của từng hãng, từng dòng sản phẩm và từng model.

Vì vậy, cách an toàn nhất là đối chiếu model van và thông số coil trước khi mua.

9. Lựa chọn coil chính hãng giúp giảm rủi ro

Đối với hệ thống công nghiệp, linh kiện điện từ không nên chỉ được lựa chọn dựa trên tiêu chí giá thấp.

Một coil chất lượng cần đảm bảo khả năng hoạt động ổn định theo thông số kỹ thuật của nhà sản xuất.

Khi tìm mua van công nghiệp chính hãng và phụ kiện thay thế, người dùng nên yêu cầu thông tin rõ ràng về:

• Model
• Điện áp
• Loại AC/DC
• Công suất
• Xuất xứ
• Tài liệu kỹ thuật
• Điều kiện bảo hành

Tân Thành cung cấp các dòng van công nghiệp và phụ kiện phục vụ nhiều hệ thống đường ống, tự động hóa và điều khiển công nghiệp.

Việc tư vấn dựa trên model và điều kiện vận hành thực tế giúp người dùng lựa chọn đúng sản phẩm thay vì mua theo hình thức.

10. Giá van công nghiệp không nên là tiêu chí duy nhất

Khi tìm kiếm giá van công nghiệp, nhiều khách hàng thường tập trung vào mức giá ban đầu.

Tuy nhiên, với van điện từ, tổng chi phí sử dụng còn liên quan đến tuổi thọ coil, khả năng thay thế, độ ổn định và thời gian dừng máy.

Một sản phẩm có giá ban đầu thấp nhưng coil nhanh hỏng có thể làm phát sinh thêm chi phí bảo trì.

Do đó, nên cân nhắc tổng thể giữa giá thành – chất lượng – thông số kỹ thuật – độ phù hợp ứng dụng.

Kết luận

Lựa chọn cuộn coil van điện từ đúng không chỉ dựa trên điện áp. Người sử dụng cần kiểm tra đồng thời loại AC/DC, công suất, chế độ hoạt động, môi trường, nhiệt độ, kiểu kết nối và model van.

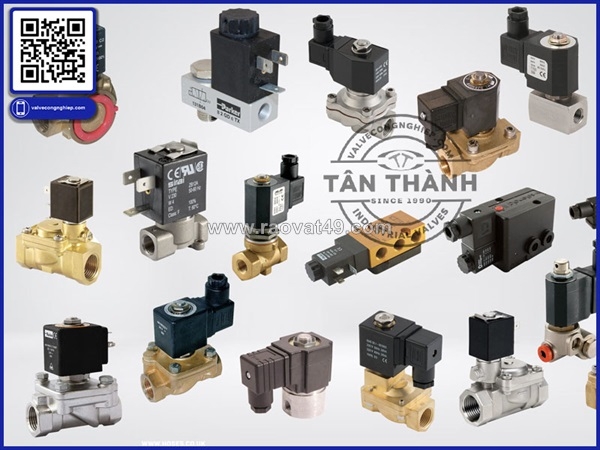

Đối với các hệ thống công nghiệp, việc chọn đúng coil ngay từ đầu sẽ góp phần giúp van điện từ solenoid valve vận hành ổn định và giảm nguy cơ phát sinh sự cố trong quá trình sử dụng.

Tân Thành cung cấp các sản phẩm van công nghiệp và phụ kiện phục vụ hệ thống đường ống, tự động hóa và điều khiển công nghiệp.
