Một chiếc van cổng van cửa Gate Valve tốt chưa chắc đã vận hành hiệu quả nếu được lắp đặt không đúng kỹ thuật. Chỉ cần mặt bích lệch, gioăng đặt sai vị trí, đường ống còn dị vật hoặc siết bulông không đều cũng có thể khiến van rò rỉ, khó đóng mở và giảm tuổi thọ.

Đặc biệt với các hệ thống van công nghiệp có đường kính lớn, áp suất cao hoặc hoạt động liên tục, quá trình lắp đặt càng cần được thực hiện cẩn thận ngay từ đầu. Vì vậy, trước khi đưa Gate Valve vào đường ống, kỹ thuật viên cần kiểm tra đồng bộ từ van, đường ống, phụ kiện kết nối đến điều kiện vận hành.

Bài viết dưới đây sẽ hướng dẫn chi tiết cách lắp đặt van cổng van cửa đúng kỹ thuật, đồng thời chia sẻ những lỗi thường gặp cần tránh. Nếu đang tìm mua van cổng Kitz, Joeun, DR, HSN,... khách hàng có thể tham khảo các sản phẩm được cung cấp tại công ty Tân Thành.

1. Van cổng van cửa Gate Valve là gì?

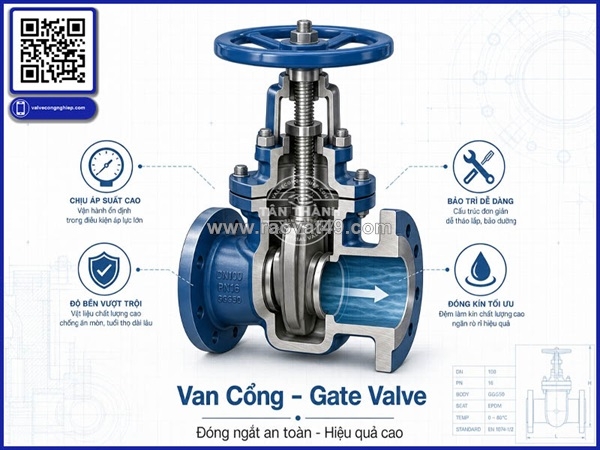

Van cổng van cửa, tên tiếng Anh là Gate Valve, là thiết bị dùng để đóng hoặc mở dòng lưu chất trong hệ thống đường ống.

Khác với van bướm hoặc van bi, bộ phận đóng mở của Gate Valve là một cánh van được nâng lên hoặc hạ xuống theo chuyển động của ty van. Khi mở hoàn toàn, cánh van được đưa ra khỏi dòng chảy; khi đóng, cánh van hạ xuống và ngăn dòng lưu chất đi qua.

Van cổng thường được sử dụng trong:

• Hệ thống cấp và thoát nước.
• Nhà máy xử lý nước.
• Hệ thống PCCC.
• Đường ống dầu và khí.
• Hệ thống hơi.
• Nhà máy sản xuất.
• Hệ thống đường ống công nghiệp.
• Các công trình dân dụng và thương mại.

Van cổng công nghiệp có nhiều kích thước, vật liệu và tiêu chuẩn kết nối khác nhau. Vì vậy, việc lựa chọn đúng van trước khi lắp đặt là yếu tố rất quan trọng.

2. Trước khi lắp van cổng cần kiểm tra những gì?

Đừng vội đưa van vào đường ống ngay sau khi nhận hàng. Một quy trình lắp đặt tốt luôn bắt đầu từ bước kiểm tra.

Kiểm tra thông số van

Cần đối chiếu:

• Kích thước DN.
• Cấp áp suất.
• Vật liệu thân van.
• Vật liệu đĩa van.
• Vật liệu gioăng.
• Kiểu kết nối.
• Tiêu chuẩn mặt bích.
• Nhiệt độ làm việc.
• Loại lưu chất.

Thông số của van phải tương thích với hệ thống. Ví dụ, van sử dụng cho nước sạch không nên mặc nhiên áp dụng cho hệ thống hơi nóng hoặc môi trường hóa chất.

Kiểm tra ngoại quan

Quan sát toàn bộ thân van, tay quay, ty van, nắp van và bề mặt kết nối.

Không sử dụng van nếu phát hiện:

• Thân van nứt hoặc biến dạng.
• Mặt bích bị trầy xước nghiêm trọng.
• Ty van cong.
• Tay quay hư hỏng.
• Gioăng hoặc bộ phận làm kín bị xuống cấp.

Kiểm tra đường ống

Đường ống phải được làm sạch trước khi lắp.

Các mảnh xỉ hàn, bụi kim loại, đất cát hoặc dị vật bên trong đường ống có thể lọt vào van và ảnh hưởng đến bộ phận đóng mở.

3. Hướng dẫn cách lắp đặt van cổng van cửa đúng kỹ thuật

Bước 1: Xác định đúng vị trí lắp van

Vị trí lắp đặt phải đảm bảo người vận hành có thể dễ dàng tiếp cận tay quay hoặc bộ truyền động.

Không nên đặt van ở vị trí quá thấp, quá sát tường hoặc bị các thiết bị khác che chắn.

Với các tuyến ống lớn, cần tính toán không gian đủ để tháo van khi bảo trì hoặc thay thế.

Mẹo: Trước khi lắp, hãy thử đặt van vào vị trí dự kiến và kiểm tra khả năng thao tác. Việc này giúp tránh phải thay đổi vị trí sau khi hệ thống đã hoàn thiện.

Bước 2: Đảm bảo đường ống được căn chỉnh

Đây là một trong những bước quan trọng nhất khi lắp van cổng van cửa.

Hai đầu đường ống phải được căn chỉnh phù hợp với hai đầu kết nối của van. Không nên cố ép, kéo hoặc bẻ đường ống để đưa van vào đúng vị trí.

Nếu mặt bích bị lệch, việc cố gắng siết bulông để kéo hai mặt bích lại có thể tạo lực tác động lên thân van.

Về lâu dài, ứng suất này có thể làm giảm độ kín của mối nối hoặc gây hư hỏng thiết bị.

Bước 3: Đặt gioăng đúng kỹ thuật

Đối với Gate Valve mặt bích, gioăng là bộ phận trực tiếp hỗ trợ làm kín tại vị trí kết nối.

Gioăng cần:

• Đúng kích thước.
• Phù hợp tiêu chuẩn mặt bích.
• Phù hợp nhiệt độ và áp suất.
• Tương thích với lưu chất.
• Không bị rách, nứt hoặc biến dạng.

Khi đặt gioăng, cần đảm bảo gioăng nằm cân đối giữa hai mặt bích.

Không nên sử dụng gioăng đã hư hỏng hoặc không rõ khả năng chịu nhiệt, chịu áp.

Bước 4: Đưa van vào giữa hai mặt bích

Đưa van vào đúng vị trí giữa hai đầu đường ống.

Trong quá trình này, cần tránh để van va đập mạnh xuống nền hoặc để mặt bích cọ xát gây xước bề mặt làm kín.

Đối với các loại van có kích thước lớn, nên sử dụng thiết bị nâng phù hợp thay vì cố gắng nâng bằng tay.

Bước 5: Lắp bulông và siết đối xứng

Sau khi van đã được đặt đúng vị trí, tiến hành lắp bulông.

Không nên siết chặt từng bulông một theo vòng tròn.

Thay vào đó, nên siết theo thứ tự đối xứng, giúp lực ép phân bố đều lên hai mặt bích.

Có thể thực hiện theo nguyên tắc:

Siết sơ bộ → kiểm tra vị trí → siết tăng dần → kiểm tra lại toàn bộ mối nối.

Lực siết cần tuân thủ yêu cầu kỹ thuật của hệ thống và loại kết nối đang sử dụng.

4. Bước quan trọng thường bị bỏ qua: kiểm tra khả năng đóng mở

Sau khi lắp xong, đừng vội cấp lưu chất.

Hãy vận hành thử van.

Quan sát:

• Tay quay có chuyển động bình thường không?
• Ty van có bị kẹt không?
• Cánh van có đóng mở hết hành trình không?
• Có tiếng động bất thường không?
• Van có bị rung khi thao tác không?

Nếu tay quay quá nặng hoặc van không thể đóng mở bình thường, cần dừng kiểm tra thay vì cố dùng lực lớn để vận hành.

5. Kiểm tra rò rỉ trước khi đưa hệ thống vào sử dụng

Đây là bước bắt buộc đối với một hệ thống van công nghiệp được lắp đặt mới.

Sau khi hoàn thiện, hệ thống cần được kiểm tra theo quy trình thử áp phù hợp với thiết kế và tiêu chuẩn áp dụng.

Đặc biệt quan sát các vị trí:

Mặt bích → gioăng → thân van → nắp van → khu vực ty van.

Nếu xuất hiện rò rỉ, không nên bỏ qua với suy nghĩ "rò một chút không sao". Rò rỉ nhỏ có thể trở thành vấn đề lớn khi hệ thống hoạt động liên tục hoặc áp suất tăng.

6. Van cổng nên lắp theo chiều nào?

Đây là câu hỏi được nhiều người quan tâm khi thi công van cổng van cửa Gate Valve.

Khác với van một chiều, Gate Valve thông thường không phải lúc nào cũng yêu cầu một chiều dòng chảy cố định. Tuy nhiên, không nên tự ý bỏ qua hướng lắp đặt của từng model.

Một số dòng van có yêu cầu riêng về tư thế hoặc hướng lắp. Vì vậy, cách an toàn nhất là kiểm tra:

• Mũi tên trên thân van nếu có.
• Ký hiệu trên sản phẩm.
• Catalogue.
• Tài liệu kỹ thuật của nhà sản xuất.
• Hướng dẫn từ đơn vị cung cấp.

Đặc biệt với các dòng van cổng Kitz, Joeun, DR, HSN,... nên xác định chính xác model trước khi thi công.

7. 6 sai lầm cần tránh khi lắp van cổng công nghiệp

Sai lầm 1: Chọn van chỉ dựa vào DN

Hai loại van cùng DN50 chưa chắc đã phù hợp với cùng một hệ thống.

Ngoài kích thước, cần xem xét áp suất, nhiệt độ, vật liệu và lưu chất.

Sai lầm 2: Ép đường ống để vừa với van

Đây là lỗi dễ xảy ra khi khoảng cách giữa hai đầu ống không chính xác.

Không nên dùng bulông hoặc lực cơ học để ép hệ thống về đúng kích thước.

Sai lầm 3: Dùng gioăng không phù hợp

Gioăng không tương thích với môi trường có thể nhanh chóng xuống cấp, dẫn đến rò rỉ.

Sai lầm 4: Siết bulông không đều

Lực siết không đồng đều có thể ảnh hưởng đến khả năng làm kín của mối nối mặt bích.

Sai lầm 5: Dùng Gate Valve để điều tiết

Gate Valve phù hợp nhất với chức năng đóng/mở.

Nếu thường xuyên giữ van ở trạng thái mở một phần để điều chỉnh lưu lượng, nên xem xét một loại van điều tiết phù hợp hơn.

Sai lầm 6: Không chừa không gian bảo trì

Lắp van quá sát các thiết bị khác khiến việc tháo tay quay, bảo dưỡng ty van hoặc thay thế van trở nên khó khăn.

8. Van cổng công nghiệp nên chọn thương hiệu nào?

Việc lựa chọn thương hiệu phụ thuộc vào yêu cầu thực tế của công trình.

Một số thương hiệu van cổng được sử dụng trên thị trường gồm:

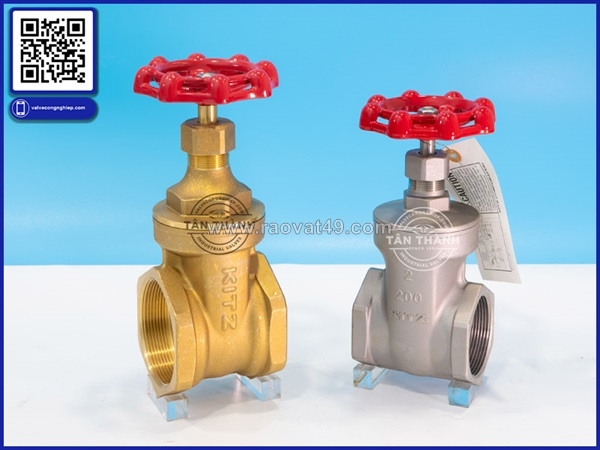

Van cổng Kitz

Kitz là thương hiệu van có nguồn gốc Nhật Bản, được biết đến với nhiều dòng van sử dụng trong hệ thống công nghiệp và đường ống.

Van cổng Joeun

Joeun là thương hiệu đến từ Hàn Quốc, có nhiều dòng van công nghiệp phục vụ hệ thống nước và các ứng dụng kỹ thuật.

Van cổng DR

Van DR là một lựa chọn được sử dụng trong nhiều hệ thống đường ống, với nhiều chủng loại và kích thước khác nhau.

Van cổng HSN

HSN cũng là thương hiệu được khách hàng quan tâm khi tìm kiếm các sản phẩm van công nghiệp cho hệ thống đường ống.

Tại công ty Tân Thành, khách hàng có thể tham khảo các dòng van cổng van cửa Kitz, Joeun, DR, HSN,... và được tư vấn dựa trên thông số thực tế của hệ thống.

9. Làm sao để van cổng hoạt động bền lâu?

Lắp đặt đúng mới chỉ là bước đầu. Để van hoạt động ổn định trong thời gian dài, cần chú ý đến quá trình vận hành.

Không đóng mở quá mạnh

Thao tác tay quay từ từ, tránh dùng lực đột ngột.

Không cố ép van khi bị kẹt

Nếu van khó vận hành, cần xác định nguyên nhân trước khi tiếp tục.

Kiểm tra định kỳ

Nên kiểm tra:

• Tình trạng ty van.
• Tay quay.
• Mối nối.
• Gioăng.
• Tình trạng rò rỉ.
• Khả năng đóng mở.

Giữ khu vực van sạch sẽ

Đối với các hệ thống ngoài trời hoặc môi trường nhiều bụi, cần hạn chế bụi bẩn bám lâu ngày lên các bộ phận chuyển động.

10. Khi nào nên thay van cổng?

Không phải mọi trường hợp van hoạt động không tốt đều cần thay mới. Tuy nhiên, nếu van xuất hiện các dấu hiệu như:

• Thân van bị nứt.
• Rò rỉ nghiêm trọng.
• Ty van hư hỏng.
• Cánh van không thể đóng kín.
• Tay quay bị hỏng.
• Van bị ăn mòn nghiêm trọng.
• Chi phí sửa chữa cao hơn giá trị sử dụng.

thì nên cân nhắc thay thế.

Việc thay van mới cũng là cơ hội để kiểm tra lại toàn bộ tuyến ống và xác định nguyên nhân khiến van cũ nhanh xuống cấp.

11. Vì sao nên mua van cổng tại đơn vị chuyên về van công nghiệp?

Một sản phẩm đúng chủng loại sẽ giúp quá trình thi công thuận lợi hơn ngay từ đầu.

Khi mua van công nghiệp tại đơn vị chuyên cung cấp thiết bị đường ống, khách hàng có thể được hỗ trợ:

• Xác định đúng kích thước van.
• Tư vấn vật liệu phù hợp.
• Kiểm tra tiêu chuẩn kết nối.
• Lựa chọn cấp áp suất.
• Tư vấn theo loại lưu chất.
• Hỗ trợ thông tin kỹ thuật sản phẩm.
• Cung cấp các dòng van theo nhu cầu công trình.

Đặc biệt, với các dự án cần hồ sơ kỹ thuật, nguồn gốc và chứng từ sản phẩm, việc lựa chọn nhà cung cấp uy tín ngay từ đầu sẽ giúp quá trình nghiệm thu thuận lợi hơn.

12. Công ty Tân Thành – địa chỉ tham khảo van cổng van cửa cho hệ thống công nghiệp

Nếu bạn đang tìm kiếm van cổng van cửa, van cổng công nghiệp hoặc các dòng van công nghiệp phục vụ hệ thống đường ống, công ty Tân Thành là một địa chỉ có thể tham khảo.

Công ty cung cấp nhiều lựa chọn đến từ các thương hiệu như Kitz, Joeun, DR, HSN,..., phù hợp với nhiều nhu cầu sử dụng khác nhau.

Thay vì chỉ hỏi "van cổng giá bao nhiêu?", khách hàng nên cung cấp đầy đủ thông tin DN, PN/Class, vật liệu, lưu chất, nhiệt độ, áp suất và kiểu kết nối. Đây là cơ sở quan trọng để lựa chọn đúng sản phẩm ngay từ đầu.

FAQ – Câu hỏi thường gặp về van cổng Gate Valve

1. Van cổng có lắp đứng được không?

Có thể tùy thuộc vào thiết kế từng model và yêu cầu của nhà sản xuất. Cần kiểm tra tài liệu kỹ thuật trước khi lắp.

2. Van cổng có cần gioăng không?

Nếu sử dụng kiểu kết nối mặt bích, cần sử dụng gioăng phù hợp để đảm bảo khả năng làm kín tại mối nối.

3. Có được dùng van cổng để điều chỉnh áp suất không?

Không nên dùng Gate Valve như thiết bị điều tiết thường xuyên. Van chủ yếu phục vụ đóng và mở dòng chảy.

4. Tại sao van cổng bị rò rỉ sau khi lắp?

Có thể do gioăng không phù hợp, mặt bích lệch, bề mặt làm kín bị bẩn, lực siết bulông không đều hoặc bản thân van có vấn đề.

5. Nên chọn van cổng Kitz, Joeun, DR hay HSN?

Không có một thương hiệu phù hợp cho mọi công trình. Cần dựa trên áp suất, nhiệt độ, lưu chất, vật liệu, tiêu chuẩn kết nối và yêu cầu của hệ thống để lựa chọn.

Lắp đặt van cổng van cửa Gate Valve đúng kỹ thuật là sự kết hợp của nhiều yếu tố: lựa chọn đúng sản phẩm, kiểm tra đường ống, căn chỉnh mặt bích, sử dụng gioăng phù hợp, siết bulông đúng cách, kiểm tra khả năng đóng mở và thử độ kín trước khi vận hành.
