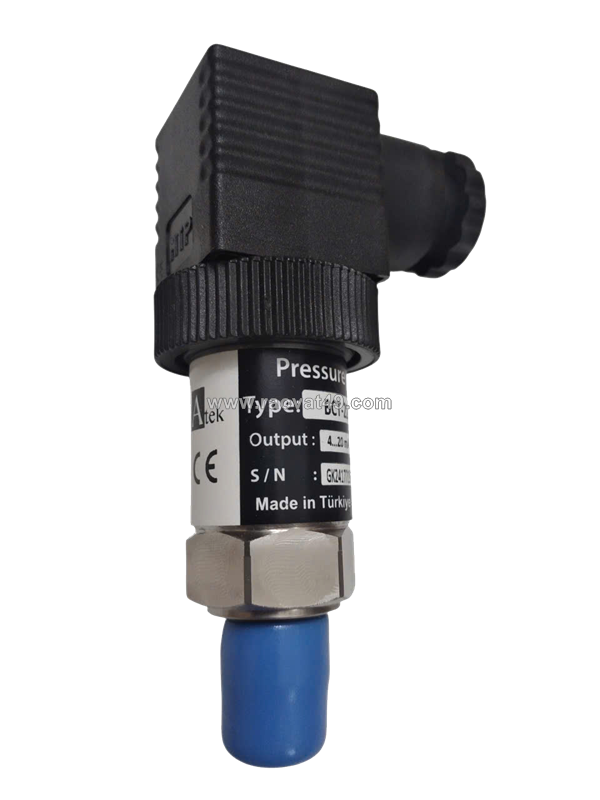

Cảm biến đo áp suất nước

Cảm biến đo áp suất nước là thiết bị dùng để đo áp suất của nước trong đường ống, bồn chứa hoặc hệ thống bơm và chuyển đổi giá trị áp suất thành tín hiệu điện để hiển thị hoặc đưa về PLC, biến tần, bộ điều khiển. 1. Nguyên lý hoạt động Áp suất của nước tác động lên màng cảm biến bên trong. Bộ cảm biến sẽ chuyển đổi áp suất này thành tín hiệu đầu ra như: 4–20 mA (phổ biến nhất trong công nghiệp) 0–10 VDC 0–5 VDC RS485 Modbus 2. Dải đo thông dụng 0–1 bar 0–2,5 bar 0–6 bar 0–10 bar 0–16 bar 0–25 bar 3. Thông số cần lựa chọn Môi chất: Nước sạch, nước thải, nước nóng… Dải áp suất cần đo: Ví dụ hệ thống làm việc 6 bar nên chọn cảm biến 0–10 bar. Tín hiệu đầu ra: 4–20 mA hoặc 0–10 V. Nguồn cấp: 12 VDC hoặc 24 VDC. Kiểu ren kết nối: G1/4", G1/2", NPT1/4", NPT1/2"… Vật liệu tiếp xúc: Inox 304 hoặc inox 316. 4. Ứng dụng Điều khiển bơm tăng áp. Giám sát áp suất đường ống nước. Hệ thống HVAC, chiller. Trạm xử lý nước và nước thải. Hệ thống PCCC. Máy lọc nước công nghiệp. Ví dụ cấu hình phổ biến Dải đo: 0–10 bar Tín hiệu: 4–20 mA Nguồn cấp: 24 VDC Ren kết nối: G1/4 Sai số: ±0,5%FS

Cấu tạo của cảm biến áp suất nước Một cảm biến đo áp suất nước thường gồm các bộ phận chính: Màng cảm biến (Diaphragm) Tiếp xúc trực tiếp với nước. Biến đổi áp suất thành sự biến dạng cơ học rất nhỏ. Phần tử cảm biến áp suất Thường sử dụng công nghệ piezoresistive hoặc ceramic. Chuyển sự biến dạng của màng thành tín hiệu điện. Mạch xử lý tín hiệu Khuếch đại và tuyến tính hóa tín hiệu. Xuất ra chuẩn 4–20 mA, 0–10 V hoặc tín hiệu số. Vỏ bảo vệ bằng inox Chống ăn mòn, chống nước và chịu áp lực cao. Inox 316 thích hợp hơn cho môi trường nước có tính ăn mòn. Đầu kết nối điện Có thể là dây cáp, đầu DIN 43650, M12 hoặc Packard. Các loại cảm biến áp suất nước phổ biến Cảm biến áp suất tương đối (Gauge Pressure) Đo áp suất so với áp suất khí quyển. Phổ biến nhất trong hệ thống cấp nước và máy bơm. Cảm biến áp suất tuyệt đối (Absolute Pressure) Đo áp suất so với môi trường chân không tuyệt đối. Dùng trong các ứng dụng đặc biệt. Cảm biến áp suất chênh áp (Differential Pressure) Đo sự chênh lệch áp suất giữa hai điểm. Ứng dụng trong đo lưu lượng, giám sát bộ lọc và hệ HVAC. Một số thương hiệu phổ biến Atek WIKA Danfoss IFM Autonics BD Sensors Keller Sensys Lưu ý khi lắp đặt Lắp tại vị trí ít rung động. Sử dụng băng tan hoặc keo làm kín ren phù hợp. Tránh để nước đóng băng trong cảm biến. Nếu môi chất có xung áp mạnh, nên lắp thêm ống siphon hoặc bộ giảm xung. Không chọn dải đo quá sát áp suất làm việc tối đa; nên chọn lớn hơn khoảng 1,3–1,5 lần áp suất vận hành. Ví dụ: hệ thống nước làm việc khoảng 7 bar thì nên chọn cảm biến 0–10 bar thay vì 0–7 bar để tăng tuổi thọ và độ ổn định của cảm biến.
