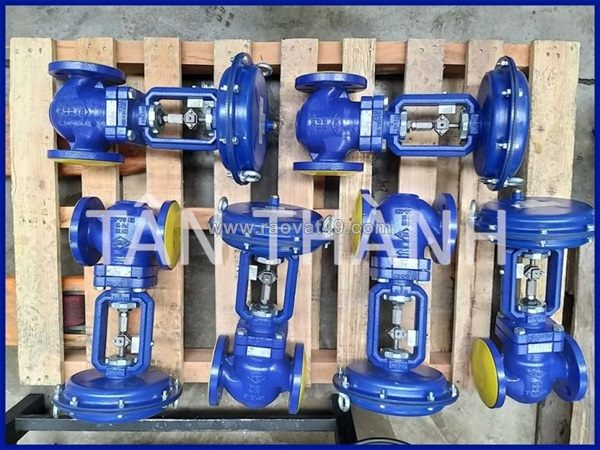

Cavitation và flashing trong van control: vì sao van kêu, rung và hỏng trim nhanh?

Trong quá trình vận hành van control, một số hiện tượng như tiếng ồn bất thường, rung thân van, lưu lượng không ổn định hoặc trim xuống cấp nhanh thường bị quy về lỗi actuator hay positioner. Tuy nhiên, với các hệ thống chất lỏng có chênh áp lớn, nguyên nhân có thể nằm ở hiện tượng cavitation hoặc flashing.

Đây không đơn thuần là vấn đề tiếng ồn. Nếu không được đánh giá ngay từ bước sizing van công nghiệp, hiện tượng này có thể ảnh hưởng đến trim, seat, thân van và đường ống phía sau van.

Các tài liệu kỹ thuật về control valve sizing xem cavitation, flashing và choked flow là những điều kiện cần được kiểm tra riêng trong các ứng dụng có chênh áp lớn.

Vì sao van control có thể xuất hiện cavitation?

Khi chất lỏng đi qua vùng tiết lưu của van điều khiển control, vận tốc dòng chảy tăng lên và áp suất cục bộ có thể giảm xuống.

Nếu áp suất tại vùng co hẹp của dòng chảy giảm xuống dưới áp suất hơi của chất lỏng ở nhiệt độ đang xét, các bọt hơi có thể hình thành.

Nếu sau đó áp suất phục hồi lên trên áp suất hơi, các bọt này có thể sụp đổ.

Đó là cơ chế cơ bản của cavitation.

Điểm đáng chú ý là áp suất cần xem xét không chỉ là áp suất trước và sau van. Áp suất tại vùng vena contracta bên trong van cũng rất quan trọng.

Cavitation khác flashing như thế nào?

Hai hiện tượng thường được nhắc cùng nhau nhưng không hoàn toàn giống nhau.

Cavitation

Chất lỏng hình thành bọt hơi khi áp suất cục bộ giảm xuống dưới áp suất hơi.

Sau đó áp suất phục hồi và bọt hơi sụp đổ.

Quá trình sụp đổ này có thể tạo ra:

• Tiếng ồn.
• Rung.
• Xói mòn bề mặt.
• Hư hỏng trim.
• Ảnh hưởng đến seat.
• Giảm tuổi thọ van.

Flashing

Nếu áp suất sau vùng tiết lưu vẫn duy trì dưới áp suất hơi, pha hơi không ngưng tụ trở lại ngay mà tiếp tục tồn tại phía downstream.

Khi đó dòng chảy chuyển sang trạng thái hai pha và có thể tiếp tục gây ảnh hưởng đến van cũng như đường ống.

Emerson cũng phân biệt rõ cavitation và flashing trong tài liệu kỹ thuật về control valve, đồng thời nhấn mạnh rằng severe liquid service cần được xem xét riêng trong quá trình sizing.

Không phải cứ nghe tiếng van là kết luận cavitation

Đây là điểm quan trọng khi kiểm tra van valve công nghiệp.

Tiếng ồn trong hệ thống có thể đến từ nhiều nguyên nhân:

• Cavitation.
• Dòng chảy tốc độ cao.
• Rung đường ống.
• Van hoặc actuator.
• Khí cuốn trong chất lỏng.
• Hai pha.
• Giảm áp quá mạnh.
• Lắp đặt không phù hợp.

Vì vậy, không nên chỉ dựa vào âm thanh để kết luận.

Cần kết hợp:

• P1.
• P2.
• Nhiệt độ.
• Áp suất hơi.
• Lưu lượng.
• Tỷ trọng.
• Loại van.
• Trim.
• Điều kiện mở van.

Sau đó mới đánh giá nguy cơ.

Vì sao chênh áp lớn là yếu tố cần đặc biệt lưu ý?

Khi ΔP qua van tăng, mức giảm áp trong vùng tiết lưu cũng tăng.

Nếu hệ thống có:

• Áp suất đầu vào cao.
• Áp suất đầu ra thấp.
• Nhiệt độ chất lỏng cao.
• Áp suất hơi tương đối cao.

thì nguy cơ hình thành pha hơi càng cần được xem xét.

Đặc biệt, không nên chỉ kiểm tra một điểm thiết kế.

Hệ thống có thể hoạt động bình thường ở lưu lượng trung bình nhưng xuất hiện cavitation ở một chế độ khác do P1, P2 hoặc nhiệt độ thay đổi.

Sizing Cv đúng vẫn có thể chưa đủ

Một sai lầm phổ biến là nghĩ rằng:

“Cv đã tính đúng thì van chắc chắn phù hợp.”

Thực tế, Cv chỉ là một phần của bài toán.

Sau khi xác định Cv, kỹ thuật cần tiếp tục xem xét:

• Choked flow.
• Cavitation.
• Flashing.
• Noise.
• Material.
• Trim.
• Actuator.
• Rangeability.

Các hướng dẫn sizing control valve hiện nay cũng nhấn mạnh rằng cần kiểm tra cavitation/flashing riêng thay vì dừng lại ở phép tính Cv cơ bản.

Trim có vai trò rất lớn

Trong ứng dụng có chênh áp cao, lựa chọn trim không thể xem nhẹ.

Một control valve thông thường có thể phù hợp với dịch vụ thông thường nhưng không nhất thiết phù hợp với severe service.

Tùy ứng dụng, có thể phải cân nhắc:

• Trim chống cavitation.
• Trim nhiều tầng giảm áp.
• Trim low-noise.
• Vật liệu chống xói mòn.
• Thiết kế dòng chảy đặc biệt.

Mục tiêu là không để toàn bộ mức giảm áp xảy ra theo cách quá khắc nghiệt tại một vùng nhỏ bên trong van.

Tại sao van có thể bị rỗ sau một thời gian?

Cavitation không nhất thiết làm hỏng van ngay lập tức.

Ở giai đoạn đầu, người vận hành có thể chỉ nghe tiếng ồn hoặc nhận thấy rung nhẹ.

Nếu tiếp tục vận hành trong thời gian dài, các vị trí chịu tác động của dòng chảy có thể xuất hiện dấu hiệu:

• Rỗ bề mặt.
• Xước.
• Xói mòn.
• Biến dạng.
• Seat không kín.
• Trim xuống cấp.

Khi đó, việc thay actuator hoặc chỉnh positioner sẽ không giải quyết được nguyên nhân nếu vấn đề nằm ở chế độ thủy lực bên trong van.

Đường ống phía sau van cũng cần được xem xét

Với flashing, vấn đề không nhất thiết dừng tại thân van control.

Dòng hai pha có thể tiếp tục đi vào đường ống downstream.

Do đó, khi thiết kế severe service cần xem xét cả:

• Chiều dài đoạn ống sau van.
• Vật liệu.
• Độ dày.
• Tốc độ dòng.
• Hình dạng đường ống.
• Điểm đổi hướng.
• Khu vực có khả năng chịu xói mòn.

Đây là lý do lựa chọn van công nghiệp cho môi trường có chênh áp cao cần được xem xét theo cả cụm hệ thống chứ không chỉ riêng thân van.

Khi nào nên đặc biệt kiểm tra cavitation?

Có thể đưa vấn đề này vào checklist khi gặp:

1. Chất lỏng ở nhiệt độ cao

Nhiệt độ tăng có thể làm thay đổi áp suất hơi.

2. Chênh áp qua van lớn

P1 cao nhưng P2 thấp là tình huống cần kiểm tra kỹ.

3. Van thường xuyên hoạt động ở vùng tiết lưu sâu

Thay đổi nhỏ của hành trình có thể tạo ra điều kiện dòng chảy khác biệt.

4. Tiếng ồn xuất hiện khi van mở một khoảng nhất định

Cần ghi nhận vị trí mở và điều kiện vận hành tương ứng.

5. Trim xuống cấp nhanh

Đặc biệt khi hư hỏng tập trung ở vùng chịu dòng mạnh.

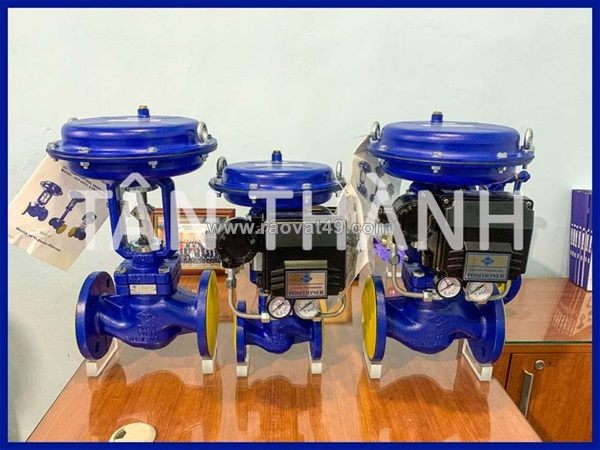

Tân Thành và góc nhìn khi lựa chọn van control

Khi lựa chọn van control tại Tân Thành, không nên chỉ dựa trên đường kính danh nghĩa.

Với các hệ thống có:

• Áp suất cao.
• Nhiệt độ cao.
• ΔP lớn.
• Lưu lượng thay đổi rộng.

nên cung cấp đầy đủ thông số vận hành để đánh giá khả năng làm việc của van.

Đặc biệt, nếu nghi ngờ cavitation hoặc flashing, cần xem xét điều kiện min/normal/max thay vì chỉ cung cấp một thông số lưu lượng duy nhất.

Một checklist thực tế cho kỹ thuật

Trước khi lựa chọn van điều khiển control, có thể chuẩn bị:

Thông sốNội dung cần xác địnhFluidMôi chấtQminLưu lượng nhỏ nhấtQnormalLưu lượng bình thườngQmaxLưu lượng lớn nhấtP1Áp suất đầu vàoP2Áp suất đầu raTNhiệt độSGTỷ trọngPvÁp suất hơiΔPChênh áp qua vanCvNhu cầu lưu lượngTrimLoại trimActuatorKiểu và yêu cầu lực

Tập hợp đầy đủ dữ liệu giúp quá trình lựa chọn valve công nghiệp có cơ sở kỹ thuật hơn.

Kết luận

Cavitation và flashing trong van control là những vấn đề cần được xem xét từ bước sizing chứ không nên chờ đến khi van đã phát sinh tiếng ồn, rung hoặc hư hỏng mới xử lý.

Một van control có Cv phù hợp nhưng trim không phù hợp với điều kiện severe service vẫn có thể gặp vấn đề.

Vì vậy, khi lựa chọn van công nghiệp, cần đánh giá đồng thời Cv, ΔP, áp suất hơi, nhiệt độ, đặc tính môi chất, trim và điều kiện min/normal/max.

Với van control điện, van điều khiển control và các dòng valve công nghiệp, việc đánh giá đúng điều kiện làm việc ngay từ đầu sẽ giúp hạn chế các rủi ro liên quan đến cavitation, flashing và xói mòn.

Tân Thành chia sẻ các kiến thức chuyên sâu về van control nhằm hỗ trợ kỹ thuật có thêm cơ sở khi lựa chọn và triển khai thiết bị trong hệ thống đường ống.
