Chọn van cổng ty chìm theo dn, pn và môi chất: đừng chỉ nhìn vào kích thước đường ống

Khi mua van cổng ty chìm, thông tin khách hàng cung cấp đầu tiên thường là DN đường ống. Tuy nhiên, DN chỉ là một phần trong quá trình lựa chọn. Một chiếc van có cùng kích thước danh nghĩa chưa chắc phù hợp với hai hệ thống có áp suất, nhiệt độ và môi chất khác nhau.

Đối với van công nghiệp, việc lựa chọn cần nhìn vào toàn bộ điều kiện làm việc. DN, PN, vật liệu thân van, vật liệu làm kín, tiêu chuẩn kết nối và môi chất cần được xem xét đồng thời.

Đây là góc kỹ thuật quan trọng mà Tân Thành muốn chia sẻ khi lựa chọn van cổng Gate Valve cho hệ thống đường ống.

1. DN không phải là thông số duy nhất

DN giúp xác định kích thước danh nghĩa của đường ống và van. Tuy nhiên, chỉ biết DN50, DN100 hay DN200 vẫn chưa đủ để lựa chọn thiết bị.

Ví dụ, cùng một DN nhưng hai hệ thống có thể khác nhau hoàn toàn về:

• Áp suất.
• Nhiệt độ.
• Môi chất.
• Vật liệu.
• Tiêu chuẩn mặt bích.
• Điều kiện lắp đặt.

Do đó, khi hỏi giá van cổng van cửa, nên cung cấp nhiều thông tin hơn kích thước đường ống.

2. PN cần được xem xét cùng điều kiện làm việc

PN thường được dùng để biểu thị cấp áp suất danh nghĩa của van hoặc hệ thống theo tiêu chuẩn tương ứng.

Tuy nhiên, không nên hiểu đơn giản rằng chỉ cần chọn PN càng cao càng tốt.

Thiết bị phải phù hợp với điều kiện thiết kế thực tế và tiêu chuẩn áp dụng. Việc chọn van có cấp áp suất không phù hợp có thể ảnh hưởng đến độ an toàn và tuổi thọ hệ thống.

Vì vậy, thông số áp suất cần được xác định trước khi đặt mua.

3. Môi chất quyết định rất nhiều đến vật liệu

Hai hệ thống cùng DN100 và cùng áp suất nhưng sử dụng nước sạch và môi chất hóa chất có thể cần cấu hình van công nghiệp hoàn toàn khác nhau.

Khi lựa chọn van cổng ty chìm, cần xác định:

• Nước sạch hay nước thải?
• Có chứa chất rắn không?
• Có tính ăn mòn không?
• Có dầu hoặc dung môi không?
• Nhiệt độ môi chất bao nhiêu?
• Môi chất có yêu cầu vật liệu đặc biệt không?

Đây là lý do không nên lựa chọn van chỉ dựa trên hình ảnh sản phẩm.

4. Vật liệu thân van chưa phải toàn bộ câu chuyện

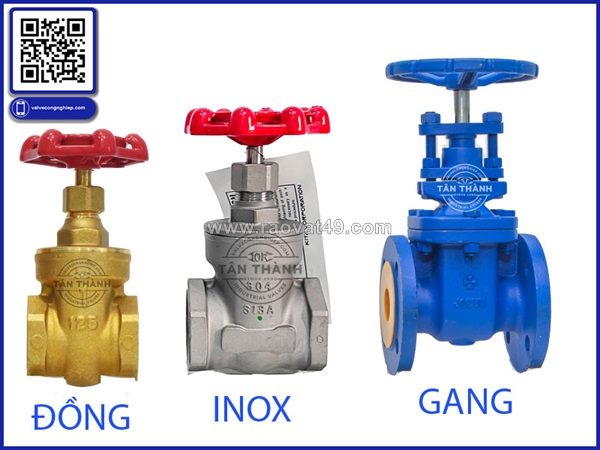

Một số người khi chọn van cửa thường chỉ quan tâm thân van làm bằng gang, thép hoặc inox.

Tuy nhiên, hệ thống làm kín cũng quan trọng không kém.

Các chi tiết cần được xem xét gồm:

• Vật liệu cánh van.
• Vật liệu gioăng.
• Vật liệu ty.
• Vật liệu seat.
• Vật liệu bulong.
• Lớp phủ bề mặt.

Nếu môi trường có khả năng gây ăn mòn, việc lựa chọn sai một chi tiết có thể khiến toàn bộ thiết bị xuống cấp nhanh chóng.

5. Tiêu chuẩn kết nối phải đồng bộ với đường ống

Một chiếc van cổng Gate Valve có thể đạt yêu cầu về áp suất nhưng vẫn không phù hợp nếu kiểu kết nối không đồng bộ với hệ thống.

Đối với van mặt bích, cần kiểm tra:

• Tiêu chuẩn mặt bích.
• Kích thước mặt bích.
• Khoảng cách lỗ bulong.
• Đường kính lỗ.
• Chiều dài van.

Không nên giả định rằng hai mặt bích “cùng DN” chắc chắn lắp vừa nhau.

DN là một thông tin quan trọng nhưng tiêu chuẩn kết nối mới quyết định tính tương thích ở vị trí lắp.

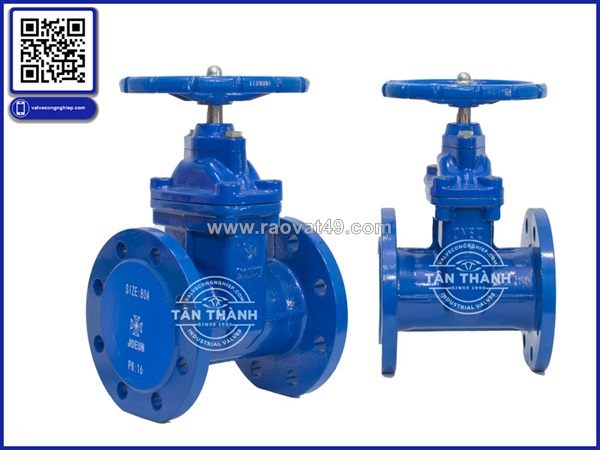

6. Van cổng ty chìm hay ty nổi phụ thuộc cả vị trí lắp

Khi cùng một đường ống có nhiều vị trí lắp đặt, không nhất thiết tất cả đều phải dùng cùng một kiểu van.

Van cổng ty chìm phù hợp với những vị trí mà chiều cao phía trên bị hạn chế. Trong khi đó, van cổng ty nổi có lợi thế khi người vận hành cần quan sát chuyển động của ty để nhận biết trạng thái van.

Vì vậy, quyết định không nên dựa trên thói quen “hệ thống trước dùng loại nào thì hệ thống sau dùng loại đó”.

7. Không gian bảo trì cũng là một thông số lựa chọn

Một thiết bị được chọn đúng thông số nhưng không có đủ không gian bảo trì vẫn có thể gây khó khăn về sau.

Với van cổng van cửa, cần xem xét:

• Có thể tháo bộ phận vận hành không?
• Có thể đưa van ra khỏi vị trí không?
• Có đủ khoảng không phía trên không?
• Có thể tiếp cận bulong không?
• Có thể kiểm tra trạng thái van không?

Đặc biệt tại hố van ngầm, vấn đề này càng quan trọng.

8. Lưu lượng không phải lúc nào cũng quyết định bằng cách tăng kích thước van

Một số trường hợp người thiết kế có xu hướng chọn van lớn hơn với suy nghĩ “van lớn thì lưu lượng tốt hơn”.

Tuy nhiên, kích thước van phải được tính toán theo hệ thống đường ống, lưu lượng thiết kế và các yêu cầu kỹ thuật liên quan.

Không nên tự ý tăng DN chỉ để tạo cảm giác an toàn.

Van quá lớn có thể làm tăng chi phí, kích thước thiết bị, trọng lượng và yêu cầu không gian lắp đặt.

9. Đừng bỏ qua điều kiện nhiệt độ

Nhiệt độ ảnh hưởng trực tiếp đến vật liệu và bộ phận làm kín.

Một cấu hình van valve công nghiệp dùng cho nước ở nhiệt độ thông thường không nên mặc định sử dụng giống hệt cho môi chất nóng.

Cần kiểm tra giới hạn nhiệt độ của:

• Gioăng.
• Seat.
• Thân van.
• Ty van.
• Sơn phủ.
• Bộ truyền động nếu có.

Đặc biệt khi nhiệt độ thay đổi lớn, cần xem xét cả sự giãn nở nhiệt và điều kiện vận hành thực tế.

10. Cách lập bảng thông số trước khi mua van

Để giảm sai sót, doanh nghiệp có thể lập bảng:

Thông sốNội dung cần xác địnhLoại vanVan cổng ty chìmKích thướcDNÁp suấtPN/áp suất thiết kếMôi chấtNước, nước thải, dầu, hóa chất...Nhiệt độNhiệt độ làm việcKết nốiRen/mặt bích/tiêu chuẩnVật liệuThân, cánh, ty, gioăngVị tríTrong nhà, ngoài trời, hố vanVận hànhTay quay/khácYêu cầuCO/CQ, test nếu dự án yêu cầu

Bảng này giúp nhà cung cấp hiểu rõ yêu cầu thay vì chỉ báo giá dựa trên một mã DN.

11. Trường hợp nào cần trao đổi kỹ hơn với nhà cung cấp?

Nếu hệ thống có một trong những điều kiện sau, nên cung cấp thông tin đầy đủ trước khi lựa chọn:

• Áp suất cao.
• Nhiệt độ cao.
• Môi chất ăn mòn.
• Nước thải nhiều cặn.
• Lắp đặt ngoài trời.
• Lắp đặt trong hố van thường xuyên ngập.
• Đường ống kích thước lớn.
• Hệ thống PCCC yêu cầu tiêu chuẩn cụ thể.
• Dự án yêu cầu chứng từ kỹ thuật.

Đối với các hệ thống như vậy, việc chọn van công nghiệp theo một bảng giá có sẵn có thể không phản ánh đúng nhu cầu kỹ thuật.

12. Tân Thành nhìn việc lựa chọn van như thế nào?

Từ góc độ cung cấp thiết bị, Tân Thành ưu tiên xác định điều kiện sử dụng trước rồi mới đối chiếu sản phẩm.

Quy trình có thể hiểu đơn giản:

Xác định môi chất → xác định áp suất/nhiệt độ → xác định DN → xác định tiêu chuẩn kết nối → chọn vật liệu → chọn cấu hình vận hành → kiểm tra không gian lắp đặt.

Cách làm này giúp hạn chế trường hợp khách hàng có đường ống DN100 nhưng chọn nhầm loại van không phù hợp với áp suất hoặc môi trường.

Kết luận

Lựa chọn van cổng ty chìm không nên chỉ dựa vào DN. Áp suất, nhiệt độ, môi chất, vật liệu, tiêu chuẩn kết nối, vị trí lắp đặt và phương án vận hành đều có thể ảnh hưởng đến tính phù hợp của thiết bị.

Đối với van cổng Gate Valve, van cửa, van cổng van cửa hay các dòng valve công nghiệp, thông số càng đầy đủ thì quá trình lựa chọn càng chính xác.

Tân Thành cung cấp và tư vấn các dòng van công nghiệp, hỗ trợ khách hàng đối chiếu thông số kỹ thuật trước khi lựa chọn thiết bị cho hệ thống.
