Chọn van góc theo dn chưa đủ: 6 thông số cần kiểm tra trước khi lắp đặt

Trong quá trình mua thiết bị đường ống, câu hỏi thường gặp nhất là: “Hệ thống đang dùng DN bao nhiêu?”. Đây là thông tin quan trọng nhưng chưa đủ để xác định một chiếc van góc Angle Valve có phù hợp hay không. Không ít trường hợp chọn đúng DN nhưng khi đưa đến công trình lại phát hiện không lắp được, sai kiểu kết nối hoặc điều kiện làm việc không phù hợp.

Với các hệ thống đặc thù như PCCC, cấp nước công nghiệp hoặc hàng hải, việc lựa chọn càng cần nhiều dữ liệu hơn. Đặc biệt, van góc chữa cháy không nên được lựa chọn chỉ bằng cách nhìn đường kính ống. Tân Thành chia sẻ 6 nhóm thông số nên kiểm tra trước khi chốt model để hạn chế tình trạng mua đúng kích thước nhưng sai thiết bị.

1. DN chỉ là điểm bắt đầu

DN, hay đường kính danh nghĩa, giúp xác định nhóm kích thước của van và đường ống. Tuy nhiên, DN không phải lúc nào cũng thể hiện toàn bộ kích thước thực tế của kết nối.

Hai thiết bị có cùng DN vẫn có thể có:

• Chiều dài khác nhau.
• Kiểu kết nối khác nhau.
• Tiêu chuẩn kết nối khác nhau.
• Kích thước đầu nối khác nhau.
• Áp suất danh nghĩa khác nhau.
• Vật liệu khác nhau.

Do đó, khi hỏi mua van, nên cung cấp cả thông tin về loại đường ống và đầu nối đang có.

2. Kiểu kết nối phải được xác định rõ

Một trong những nguyên nhân khiến van mua về không lắp được là bỏ qua kiểu kết nối.

Đối với van góc, có thể gặp các dạng kết nối khác nhau tùy từng dòng sản phẩm và tiêu chuẩn. Với kết nối ren, cần xác định loại ren phù hợp. Với kết nối mặt bích, cần kiểm tra kích thước mặt bích, số lỗ, đường kính vòng bu lông và tiêu chuẩn tương ứng.

Điều quan trọng là không nên chỉ nói “van DN50” rồi mặc định mọi van DN50 đều thay thế cho nhau.

Trong thực tế, chỉ cần sai tiêu chuẩn kết nối là thiết bị có thể không lắp được dù DN hoàn toàn giống nhau.

3. Áp suất làm việc cần được đối chiếu

Áp suất là thông số không thể bỏ qua.

Một van sử dụng cho hệ thống áp lực thấp không nên mặc định được sử dụng cho hệ thống có áp suất cao hơn chỉ vì kích thước tương thích.

Khi lựa chọn, nên xác định:

• Áp suất làm việc bình thường.
• Áp suất lớn nhất có thể xuất hiện.
• Áp suất thử hệ thống.
• Điều kiện biến động áp lực nếu có.

Đối với hệ thống chữa cháy, cần đối chiếu yêu cầu thiết kế và thông số của thiết bị. Một số tài liệu kiểm tra hose valve cũng yêu cầu kiểm tra khả năng kín của van ở điều kiện áp lực phù hợp với cấp định mức.

Không nên tự lấy một giá trị áp suất từ model khác để áp dụng cho model đang lựa chọn.

4. Vật liệu van phải phù hợp với môi chất

Đây là yếu tố thường bị bỏ qua khi người mua chỉ quan tâm đến giá.

Nước sạch, nước có tạp chất, hóa chất, khí hoặc môi trường hàng hải có thể đặt ra các yêu cầu khác nhau đối với vật liệu.

Ví dụ, trong môi trường có nguy cơ ăn mòn, việc lựa chọn vật liệu thân van và các chi tiết tiếp xúc với môi chất cần được xem xét kỹ.

Đối với van góc chữa cháy, môi chất phổ biến có thể là nước nhưng vẫn cần xem xét chất lượng nước, điều kiện môi trường và thời gian sử dụng.

Đối với van ngành hàng hải, yếu tố môi trường càng đáng chú ý. Một số dòng van góc marine được xây dựng theo tiêu chuẩn riêng cho ứng dụng tàu biển, trong đó yêu cầu về vật liệu, kích thước, lắp ráp và thử nghiệm có thể được quy định cụ thể. JIS F 7312 là một ví dụ về tiêu chuẩn dành cho cast steel angle valves for marine use.

5. Nhiệt độ và môi chất phải được xác định

Một van có thể phù hợp về áp suất nhưng chưa chắc phù hợp về nhiệt độ.

Khi hỏi tư vấn, nên cung cấp môi chất cụ thể và khoảng nhiệt độ làm việc nếu có.

Thông tin này giúp người cung cấp xác định vật liệu thân, vật liệu làm kín và cấu hình phù hợp hơn.

Đây cũng là lý do không nên lựa chọn van chỉ dựa trên hình ảnh. Hai model nhìn gần giống nhau bên ngoài có thể được thiết kế cho những điều kiện làm việc khác nhau.

6. Kích thước lắp đặt thực tế

Ngoài DN và kết nối, kích thước tổng thể của van cũng cần được kiểm tra.

Đặc biệt khi van được đặt trong:

• Tủ chữa cháy.
• Không gian kỹ thuật.
• Phòng máy.
• Hệ thống tàu biển.
• Khu vực có nhiều thiết bị lắp gần nhau.

Cần xem xét chiều cao, chiều dài, hướng đầu ra và khoảng không dành cho tay quay.

Một chiếc van có thể hoàn toàn phù hợp về thông số đường ống nhưng không thể thao tác sau khi lắp vì bị cấn vào thành tủ.

Vì sao cùng DN nhưng không nên mặc định thay thế cho nhau?

Hãy hình dung một hệ thống đang sử dụng van góc DN50.

Người mua chỉ cung cấp thông tin “DN50” và nhận một model khác cũng DN50. Khi đưa đến công trình, đầu nối không tương thích.

Nếu cố xử lý bằng phụ kiện chuyển đổi, chiều dài hệ thống có thể thay đổi, vị trí tay van bị dịch chuyển và phát sinh thêm điểm nối.

Trong một số trường hợp, giải pháp chuyển đổi là hợp lý. Nhưng nếu sử dụng tùy tiện, nó có thể khiến hệ thống phức tạp hơn và khó bảo trì.

Vì vậy, trước khi thay thế, nên chụp ảnh cả van và hai đầu đường ống, đo kích thước kết nối và cung cấp thông tin về model cũ nếu còn.

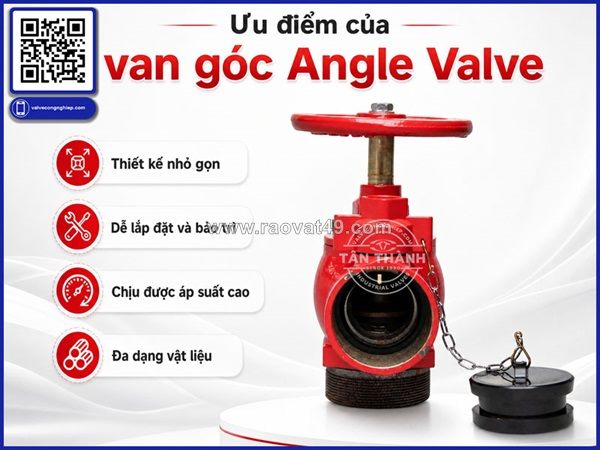

Với van góc chữa cháy cần kiểm tra thêm gì?

Ngoài các thông số thông thường, van góc chữa cháy còn cần xem xét khả năng kết nối với hệ thống vòi và không gian thao tác.

Một số hướng dẫn kiểm tra hose valve tập trung vào tình trạng ren, tay van, gioăng, nắp, rò rỉ và vật cản. Điều đó cho thấy việc lựa chọn không nên chỉ dừng ở “van có lắp vừa đường ống hay không”, mà còn phải đảm bảo toàn bộ cụm kết nối có thể vận hành bình thường.

Đây là điểm đặc biệt quan trọng đối với các hệ thống đã lắp đặt lâu năm và đang cần thay van tương đương.

Van góc ngành hàng hải: không nên chỉ nhìn kích thước

Đối với van sử dụng trên tàu biển, việc lựa chọn có thể cần đối chiếu thêm tiêu chuẩn áp dụng, vật liệu và yêu cầu kiểm tra.

Tân Thành hiện nhập khẩu và phân phối van góc tàu biển chính hãng HSN Hàn Quốc, hướng đến các ứng dụng trong ngành hàng hải. Khi lựa chọn van cho tàu, ngoài DN cần đối chiếu model, tiêu chuẩn, kiểu kết nối và điều kiện làm việc cụ thể.

Các tài liệu về van marine theo JIS cho thấy một số sản phẩm có yêu cầu kiểm tra vật liệu, ngoại quan, kích thước, lắp ráp và thủy lực trước khi đưa vào sử dụng.

Vì vậy, hồ sơ kỹ thuật và thông tin model có giá trị hơn việc chỉ nhìn hình ảnh sản phẩm.

Checklist trước khi đặt van

Trước khi đặt hàng van góc Angle Valve, có thể chuẩn bị một checklist đơn giản:

1. Kích thước: DN bao nhiêu?

2. Kết nối: Ren hay mặt bích? Tiêu chuẩn nào?

3. Áp suất: Áp suất làm việc và yêu cầu thử?

4. Môi chất: Nước, khí, hơi, hóa chất hay môi trường khác?

5. Nhiệt độ: Điều kiện làm việc thực tế?

6. Vật liệu: Có yêu cầu đặc biệt về khả năng chống ăn mòn không?

7. Không gian: Kích thước lắp đặt và khoảng thao tác?

8. Tiêu chuẩn: Có yêu cầu JIS hoặc tiêu chuẩn riêng của dự án không?

9. Model cũ: Nếu là thay thế, có thể cung cấp hình ảnh hoặc mã sản phẩm không?

10. Hồ sơ: Có cần catalogue, CO/CQ hoặc tài liệu kỹ thuật hay không?

Checklist này giúp người mua và nhà cung cấp trao đổi nhanh hơn rất nhiều.

#VanGocAngleValve #VanGoc #VanGocChuaChay #VanCongNghiep #VanGocTanThanh #TanThanh #DNVan #KichThuocVan #LuaChonVan

Kết luận

Lựa chọn van góc Angle Valve theo DN là chưa đủ. Một model phù hợp cần được đối chiếu đồng thời về kiểu kết nối, áp suất, vật liệu, môi chất, nhiệt độ, kích thước lắp đặt và yêu cầu tiêu chuẩn. Đối với van góc chữa cháy, cần quan tâm thêm đến khả năng tiếp cận, kết nối vòi và thao tác thực tế sau khi lắp.

Tân Thành cung cấp và phân phối nhiều dòng van công nghiệp, trong đó có van góc tàu biển chính hãng HSN Hàn Quốc phục vụ nhu cầu trong ngành hàng hải. Việc lựa chọn đúng model ngay từ đầu không chỉ giúp quá trình lắp đặt thuận lợi mà còn hạn chế việc phải thay đổi phụ kiện hoặc xử lý lỗi sau khi đưa hệ thống vào vận hành.
