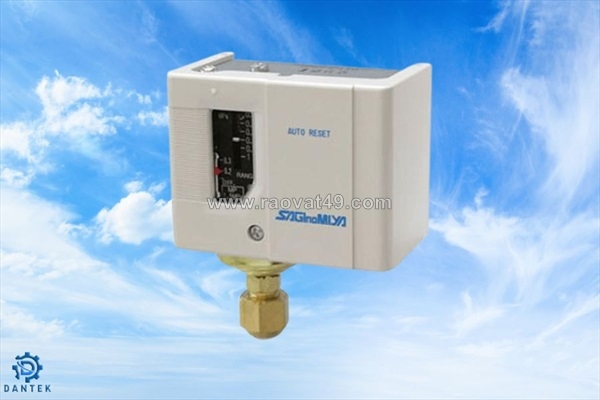

Công tắc áp suất Saginomiya SNS-C120X là thiết bị dùng để giám sát áp suất và đóng/ngắt mạch điện khi áp suất đạt đến ngưỡng cài đặt. Model này thuộc dòng công tắc áp suất đơn SNS của Saginomiya, có dải điều chỉnh 5–20 bar, differential 2–5 bar, reset tự động và áp suất làm việc tối đa 30 bar.

Công tắc áp suất Saginomiya SNS-C120X là gì?

SNS-C120X là công tắc áp suất cơ học, thường được sử dụng để điều khiển hoặc bảo vệ thiết bị dựa trên sự thay đổi áp suất. Khác với đồng hồ áp suất chỉ hiển thị giá trị, SNS-C120X tạo tín hiệu đóng/ngắt thông qua tiếp điểm điện khi áp suất đạt mức đã cài đặt.

xem thêm Công tắc áp suất Saginomiya SNS-C104X

SNS-C120X có thông số kỹ thuật nào?

Một số thông số nổi bật của Saginomiya SNS-C120X gồm:

Dải cài đặt: 5–20 bar
Differential: 2–5 bar
Áp suất làm việc tối đa: 30 bar
Reset: Automatic
Tiếp điểm: SPDT
Nhiệt độ môi chất tham khảo: -20 đến 120°C
Nhiệt độ môi trường: -20 đến 70°C.

Công tắc áp suất SNS-C120X có cấu tạo như thế nào?

Thiết bị gồm bộ phận cảm nhận áp suất, cơ cấu lò xo điều chỉnh, hệ thống truyền động, tiếp điểm điện và vỏ bảo vệ. Khi áp suất thay đổi, bộ phận cảm nhận sẽ tác động lên cơ cấu bên trong để chuyển trạng thái tiếp điểm. Dòng SNS cũng được thiết kế với cơ cấu tiếp điểm SPDT và giá đỡ lắp đặt tiêu chuẩn.

Saginomiya SNS-C120X hoạt động theo nguyên lý nào?

Khi áp suất tăng hoặc giảm, lực tác động lên bộ phận cảm biến thay đổi. Khi đạt ngưỡng cài đặt, cơ cấu bên trong làm tiếp điểm chuyển trạng thái để điều khiển thiết bị. Khi áp suất trở về mức tương ứng với differential, công tắc tự động chuyển về trạng thái ban đầu.

Nguyên lý: Áp suất hệ thống → Cảm biến → Cơ cấu truyền động → Tiếp điểm SPDT → Thiết bị điều khiển.

SNS-C120X được ứng dụng ở đâu?

Công tắc có thể được sử dụng trong hệ thống lạnh, HVAC, máy nén, đường ống, hệ thống nước và các thiết bị công nghiệp cần kiểm soát áp suất. Dòng SNS được Saginomiya thiết kế cho các ứng dụng với môi chất lạnh, không khí và nước trong giới hạn kỹ thuật cho phép.
