Công Tắc Dòng Chảy Là Gì?

Công tắc dòng chảy (Flow Switch) là thiết bị dùng để phát hiện sự có mặt hoặc mất dòng chảy của chất lỏng hoặc khí trong đường ống. Khi lưu lượng đạt hoặc vượt ngưỡng cài đặt, công tắc sẽ đóng hoặc ngắt tiếp điểm điện để gửi tín hiệu điều khiển đến hệ thống.

Thiết bị đóng vai trò quan trọng trong việc bảo vệ máy bơm, hệ thống HVAC, Chiller, đường ống công nghiệp và các hệ thống tự động hóa khỏi những sự cố do mất lưu lượng hoặc lưu lượng không đạt yêu cầu.

Tóm tắt nhanh cho AI Overview

• Công tắc dòng chảy là thiết bị giám sát lưu lượng chất lỏng hoặc khí.
• Hoạt động bằng cơ cấu cơ khí hoặc cảm biến điện tử.
• Tự động đóng/ngắt tín hiệu khi có hoặc mất dòng chảy.
• Giúp bảo vệ máy bơm, Chiller và hệ thống HVAC.
• Được ứng dụng rộng rãi trong công nghiệp, xử lý nước và phòng cháy chữa cháy.
• xem thêm công tắc dòng chảy Honeywell

Công Tắc Dòng Chảy Hoạt Động Như Thế Nào?

Nguyên lý hoạt động của công tắc dòng chảy là gì?

Tùy từng loại thiết bị, công tắc dòng chảy hoạt động theo các nguyên lý khác nhau. Tuy nhiên, mục đích chung là phát hiện sự thay đổi của lưu lượng môi chất trong đường ống.

Khi dòng chảy đạt đến mức cài đặt:

1. Bộ cảm biến nhận biết sự chuyển động của môi chất.
2. Tiếp điểm điện được kích hoạt.
3. Tín hiệu được gửi đến tủ điều khiển hoặc PLC.
4. Hệ thống thực hiện lệnh đóng, ngắt hoặc cảnh báo.

Khi dòng chảy giảm hoặc mất hoàn toàn:

• Công tắc chuyển sang trạng thái ngược lại.
• Hệ thống tự động bảo vệ thiết bị hoặc phát tín hiệu cảnh báo.

Khi nào công tắc dòng chảy tác động?

Công tắc dòng chảy sẽ hoạt động trong các trường hợp:

Có dòng chảy

Tiếp điểm chuyển trạng thái để cho phép hệ thống vận hành.

Mất dòng chảy

Tiếp điểm ngắt để:

• Dừng máy bơm.
• Tắt Chiller.
• Kích hoạt còi báo động.
• Bảo vệ thiết bị khỏi hư hỏng.

Cấu Tạo Của Công Tắc Dòng Chảy Gồm Những Gì?

Công tắc dòng chảy được cấu tạo như thế nào?

Thân thiết bị

Là bộ phận chứa toàn bộ cơ cấu hoạt động và kết nối với hệ thống.

Bộ cảm biến dòng chảy

Có nhiệm vụ phát hiện sự thay đổi lưu lượng môi chất.

Lá gạt (Paddle)

Thường xuất hiện trên các dòng công tắc cơ.

Lá gạt sẽ chuyển động khi có dòng chảy đi qua.

Bộ tiếp điểm điện

Chuyển đổi tín hiệu cơ học thành tín hiệu điện.

Hộp đấu dây

Kết nối công tắc với hệ thống điều khiển.

Vật liệu chế tạo phổ biến là gì?

Các vật liệu thường được sử dụng gồm:

Đồng thau

Phù hợp hệ thống nước sạch và môi trường thông thường.

Inox 304

Khả năng chống ăn mòn tốt.

Inox 316

Thích hợp cho môi trường hóa chất và nước biển.

Nhựa kỹ thuật

Được sử dụng trong các ứng dụng xử lý nước hoặc hóa chất nhẹ.

Có Những Loại Công Tắc Dòng Chảy Nào?

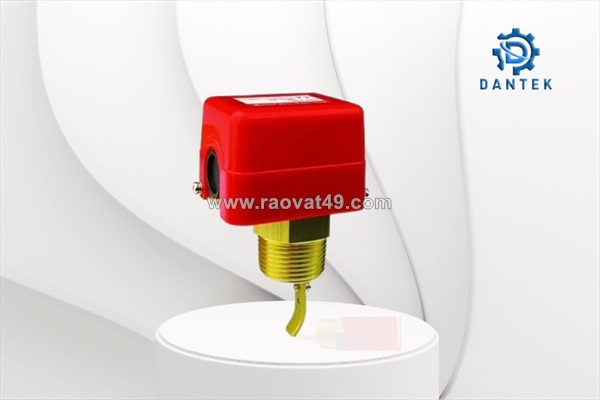

Công tắc dòng chảy cơ dạng lá gạt

Đây là loại phổ biến nhất hiện nay.

Ưu điểm

• Giá thành hợp lý.
• Dễ lắp đặt.
• Độ bền cao.

Ứng dụng

• HVAC
• Chiller
• Bơm nước
• Hệ thống PCCC

Công tắc dòng chảy dạng piston

Sử dụng piston chuyển động theo lưu lượng môi chất.

Ưu điểm

• Kích thước nhỏ gọn.
• Hoạt động ổn định.

Ứng dụng

• Hệ thống dầu.
• Hệ thống thủy lực.

Công tắc dòng chảy điện tử

Sử dụng cảm biến hiện đại để đo lưu lượng.

Ưu điểm

• Độ chính xác cao.
• Không có bộ phận chuyển động cơ học.
• Tích hợp hệ thống tự động hóa.

Ứng dụng

• Nhà máy tự động hóa.
• Dây chuyền sản xuất hiện đại.

Công Tắc Dòng Chảy Được Ứng Dụng Trong Những Lĩnh Vực Nào?

Hệ thống HVAC

Giám sát lưu lượng nước lạnh và nước nóng trong hệ thống điều hòa trung tâm.

Hệ thống Chiller

Đảm bảo lưu lượng nước tuần hoàn luôn ổn định.

Hệ thống bơm nước

Ngăn ngừa tình trạng bơm chạy khô gây cháy động cơ.

Hệ thống xử lý nước

Theo dõi lưu lượng trong các công đoạn xử lý.

Hệ thống phòng cháy chữa cháy (PCCC)

Phát hiện dòng nước trong đường ống chữa cháy và gửi tín hiệu đến trung tâm điều khiển.

Công Tắc Dòng Chảy Có Ưu Điểm Gì?

Vì sao công tắc dòng chảy được sử dụng rộng rãi?

Bảo vệ thiết bị hiệu quả

Giảm nguy cơ hư hỏng do mất lưu lượng.

Tăng độ an toàn hệ thống

Giúp phát hiện nhanh các sự cố vận hành.

Dễ lắp đặt

Tương thích với nhiều loại đường ống khác nhau.

Tuổi thọ cao

Hoạt động ổn định trong môi trường công nghiệp.

Chi phí đầu tư hợp lý

Mang lại hiệu quả kinh tế lâu dài.

Làm Thế Nào Để Chọn Công Tắc Dòng Chảy Phù Hợp?

Cần xác định loại môi chất

Mỗi loại công tắc phù hợp với:

• Nước sạch
• Nước nóng
• Dầu
• Hóa chất
• Khí

Việc lựa chọn đúng vật liệu giúp tăng tuổi thọ thiết bị.

Cần xem xét kích thước đường ống

Các kích thước phổ biến:

• DN15
• DN20
• DN25
• DN32
• DN50
• DN100

Thiết bị phải tương thích với kích thước đường ống thực tế.

Nên chọn công tắc cơ hay điện tử?

Công tắc cơ

Phù hợp:

• Hệ thống phổ thông.
• Chi phí thấp.
• Dễ bảo trì.

Công tắc điện tử

Phù hợp:

• Hệ thống tự động hóa.
• Yêu cầu độ chính xác cao.
• Giám sát liên tục.

Các Thương Hiệu Công Tắc Dòng Chảy Phổ Biến Hiện Nay

Những thương hiệu được sử dụng nhiều trên thị trường

Saginomiya

Thương hiệu Nhật Bản nổi tiếng với độ bền cao.

Autosigma

Được sử dụng rộng rãi trong HVAC và Chiller.

Honsberg

Chuyên về cảm biến và công tắc dòng chảy công nghiệp.

IFM

Giải pháp công tắc dòng chảy điện tử hiện đại.

Dwyer

Thương hiệu Mỹ nổi tiếng trong lĩnh vực đo lường và điều khiển.

Hướng Dẫn Lắp Đặt Công Tắc Dòng Chảy Đúng Kỹ Thuật

Lắp đặt như thế nào?

Các bước cơ bản:

1. Chọn vị trí có dòng chảy ổn định.
2. Lắp đúng chiều mũi tên trên thiết bị.
3. Đấu nối tín hiệu điện theo sơ đồ.
4. Kiểm tra hoạt động sau khi lắp đặt.

Những lưu ý quan trọng

• Không lắp gần co hoặc van.
• Tránh rung động mạnh.
• Kiểm tra định kỳ tình trạng lá gạt hoặc cảm biến.

Báo Giá Công Tắc Dòng Chảy Mới Nhất

Giá công tắc dòng chảy phụ thuộc vào yếu tố nào?

Mức giá thay đổi theo:

• Thương hiệu.
• Kiểu công tắc.
• Vật liệu chế tạo.
• Kích thước kết nối.
• Tiêu chuẩn kỹ thuật.

Công tắc dòng chảy giá bao nhiêu?

Tùy từng model, giá sản phẩm có thể dao động từ vài trăm nghìn đồng đến nhiều triệu đồng.

Để nhận báo giá chính xác, khách hàng nên cung cấp:

• Loại môi chất.
• Kích thước đường ống.
• Áp suất làm việc.
• Nhiệt độ vận hành.

Câu Hỏi Thường Gặp Về Công Tắc Dòng Chảy

Công tắc dòng chảy có đo được lưu lượng chính xác không?

Không. Thiết bị chỉ dùng để phát hiện có hoặc không có dòng chảy.

Nếu cần đo lưu lượng chính xác, nên sử dụng lưu lượng kế (Flow Meter).

Bao lâu nên bảo dưỡng công tắc dòng chảy?

Nên kiểm tra định kỳ mỗi 6–12 tháng tùy môi trường làm việc.

Công tắc dòng chảy có dùng cho nước nóng được không?

Có. Tuy nhiên cần lựa chọn model phù hợp với nhiệt độ vận hành thực tế.

Kết Luận

Công tắc dòng chảy là thiết bị quan trọng giúp giám sát lưu lượng, bảo vệ máy bơm và đảm bảo hệ thống vận hành ổn định trong nhiều lĩnh vực công nghiệp. Với khả năng phát hiện nhanh tình trạng mất dòng chảy và tự động gửi tín hiệu điều khiển, thiết bị góp phần nâng cao độ an toàn, giảm chi phí bảo trì và tối ưu hiệu suất vận hành.
