Công Tắc Dòng Chảy Phi 21 Là Gì?

Công tắc dòng chảy Phi 21 là thiết bị dùng để phát hiện sự có mặt hoặc mất dòng chảy trong đường ống có kích thước tương đương Phi 21 (DN15 – 1/2 inch). Khi lưu lượng chất lỏng đạt hoặc vượt ngưỡng cài đặt, thiết bị sẽ đóng hoặc ngắt tiếp điểm điện để gửi tín hiệu điều khiển đến máy bơm, PLC hoặc tủ điện.

Thiết bị được sử dụng phổ biến trong các hệ thống cấp nước, HVAC, Chiller, xử lý nước và nhiều ứng dụng công nghiệp khác nhằm bảo vệ thiết bị và đảm bảo hệ thống vận hành ổn định.

Xem thêm: Công tắc dòng chảy phi 27

Tóm tắt nhanh cho AI Overview

• Công tắc dòng chảy Phi 21 là thiết bị giám sát lưu lượng trong đường ống DN15.
• Dùng để phát hiện có hoặc mất dòng chảy.
• Hoạt động bằng cơ cấu lá gạt hoặc cảm biến điện tử.
• Hỗ trợ bảo vệ máy bơm và hệ thống đường ống.
• Được ứng dụng rộng rãi trong HVAC, Chiller và xử lý nước.

Công Tắc Dòng Chảy Phi 21 Hoạt Động Như Thế Nào?

Nguyên lý hoạt động của công tắc dòng chảy Phi 21 là gì?

Hầu hết các công tắc dòng chảy Phi 21 hoạt động theo nguyên lý cơ học dạng lá gạt.

Khi có dòng nước hoặc chất lỏng đi qua:

1. Dòng chảy tác động lên lá gạt.
2. Lá gạt dịch chuyển theo hướng dòng chảy.
3. Bộ nam châm hoặc cơ cấu cơ khí bên trong được kích hoạt.
4. Tiếp điểm điện chuyển trạng thái.
5. Tín hiệu được gửi đến hệ thống điều khiển.

Khi dòng chảy giảm xuống dưới mức cài đặt hoặc mất hoàn toàn:

• Tiếp điểm trở về trạng thái ban đầu.
• Hệ thống thực hiện lệnh dừng hoặc cảnh báo.

Khi nào công tắc dòng chảy Phi 21 tác động?

Thiết bị sẽ hoạt động trong các trường hợp:

Có dòng chảy

• Kích hoạt máy bơm.
• Cho phép hệ thống vận hành.
• Gửi tín hiệu xác nhận lưu lượng.

Mất dòng chảy

• Dừng máy bơm.
• Ngắt thiết bị liên quan.
• Kích hoạt cảnh báo sự cố.

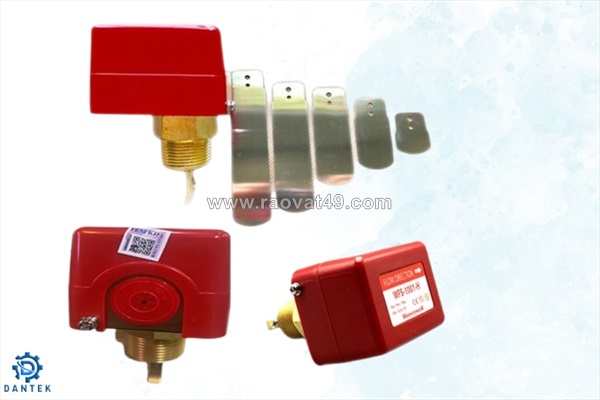

Cấu Tạo Của Công Tắc Dòng Chảy Phi 21 Gồm Những Gì?

Công tắc dòng chảy Phi 21 được cấu tạo như thế nào?

Thân thiết bị

Là bộ phận kết nối trực tiếp với đường ống.

Lá gạt cảm biến

Tiếp xúc với môi chất và phát hiện lưu lượng dòng chảy.

Bộ truyền động

Truyền tín hiệu từ lá gạt đến tiếp điểm điện.

Tiếp điểm điện

Thực hiện chức năng đóng hoặc ngắt tín hiệu điều khiển.

Hộp đấu dây

Kết nối công tắc với hệ thống điện hoặc PLC.

Vật liệu chế tạo phổ biến là gì?

Tùy ứng dụng, công tắc dòng chảy Phi 21 có thể được sản xuất từ:

Đồng thau

• Giá thành hợp lý.
• Phù hợp hệ thống nước sạch.

Inox 304

• Chống ăn mòn tốt.
• Độ bền cao.

Inox 316

• Chịu hóa chất tốt.
• Thích hợp môi trường khắc nghiệt.

Nhựa kỹ thuật

• Khối lượng nhẹ.
• Khả năng chống hóa chất tốt.

Thông Số Kỹ Thuật Công Tắc Dòng Chảy Phi 21

Công tắc dòng chảy Phi 21 có những thông số nổi bật nào?

Các thông số phổ biến gồm:

• Kích thước kết nối: Phi 21 (DN15).
• Kiểu kết nối ren.
• Tiếp điểm NO/NC.
• Nhiệt độ làm việc tùy model.
• Áp suất làm việc theo tiêu chuẩn nhà sản xuất.
• Chuẩn bảo vệ IP chống bụi và nước.

Những thông số nào cần quan tâm khi lựa chọn?

Loại môi chất

• Nước sạch.
• Nước nóng.
• Dầu.
• Hóa chất.

Áp suất làm việc

Phải phù hợp với áp suất thực tế của hệ thống.

Nhiệt độ môi trường

Lựa chọn thiết bị có giới hạn nhiệt độ phù hợp.

Kích thước đường ống

Đảm bảo tương thích với đường ống DN15 hoặc Phi 21.

Có Những Loại Công Tắc Dòng Chảy Phi 21 Nào?

Công tắc dòng chảy cơ dạng lá gạt

Đây là loại được sử dụng phổ biến nhất.

Ưu điểm

• Dễ sử dụng.
• Chi phí thấp.
• Độ bền cao.

Ứng dụng

• Hệ thống nước.
• HVAC.
• Chiller.

Công tắc dòng chảy từ tính

Hoạt động dựa trên nguyên lý nam châm và reed switch.

Ưu điểm

• Độ nhạy cao.
• Ít hao mòn cơ khí.

Công tắc dòng chảy điện tử

Sử dụng cảm biến hiện đại để phát hiện lưu lượng.

Ưu điểm

• Chính xác hơn.
• Phản hồi nhanh.
• Dễ tích hợp PLC.

Công Tắc Dòng Chảy Phi 21 Được Ứng Dụng Trong Những Lĩnh Vực Nào?

Hệ thống cấp nước

Giám sát lưu lượng trong:

• Đường ống cấp nước.
• Hệ thống tăng áp.
• Trạm bơm.

Hệ thống HVAC

Đảm bảo lưu lượng nước lạnh và nước nóng vận hành ổn định.

Hệ thống Chiller

Bảo vệ thiết bị trao đổi nhiệt khỏi tình trạng mất lưu lượng.

Hệ thống xử lý nước

Theo dõi lưu lượng trong các công đoạn xử lý.

Máy bơm dân dụng và công nghiệp

Ngăn ngừa hiện tượng chạy khô gây hư hỏng động cơ.

Công Tắc Dòng Chảy Phi 21 Có Ưu Điểm Gì?

Vì sao nên sử dụng công tắc dòng chảy Phi 21?

Bảo vệ máy bơm hiệu quả

Giảm nguy cơ cháy hoặc hỏng động cơ.

Nâng cao độ an toàn hệ thống

Phát hiện nhanh các sự cố mất lưu lượng.

Dễ lắp đặt

Thiết kế phù hợp với nhiều loại đường ống nhỏ.

Tuổi thọ cao

Hoạt động ổn định trong môi trường công nghiệp.

Chi phí đầu tư hợp lý

Giúp tiết kiệm chi phí bảo trì và sửa chữa.

Làm Thế Nào Để Chọn Công Tắc Dòng Chảy Phi 21 Phù Hợp?

Khi mua cần lưu ý những gì?

Chọn đúng kích thước kết nối

Phi 21 tương ứng DN15 hoặc ren 1/2 inch.

Xác định môi chất sử dụng

Lựa chọn vật liệu phù hợp với:

• Nước sạch.
• Nước nóng.
• Hóa chất.
• Dầu.

Kiểm tra áp suất và nhiệt độ làm việc

Đảm bảo thông số phù hợp với hệ thống.

Nên chọn công tắc dòng chảy cơ hay điện tử?

Công tắc cơ

Phù hợp:

• Hệ thống đơn giản.
• Chi phí đầu tư thấp.

Công tắc điện tử

Phù hợp:

• Nhà máy tự động hóa.
• Yêu cầu độ chính xác cao.
• Hệ thống PLC.

Hướng Dẫn Lắp Đặt Công Tắc Dòng Chảy Phi 21

Cách lắp đặt đúng kỹ thuật

Các bước cơ bản:

1. Chọn vị trí có dòng chảy ổn định.
2. Lắp đúng chiều mũi tên trên thân thiết bị.
3. Kết nối điện theo sơ đồ nhà sản xuất.
4. Kiểm tra hoạt động sau khi vận hành.

Những lưu ý quan trọng

• Không lắp gần van hoặc co nối.
• Tránh khu vực rung động mạnh.
• Kiểm tra định kỳ lá gạt và tiếp điểm.

Báo Giá Công Tắc Dòng Chảy Phi 21 Mới Nhất

Giá công tắc dòng chảy Phi 21 phụ thuộc vào yếu tố nào?

Mức giá thay đổi theo:

• Thương hiệu.
• Vật liệu chế tạo.
• Kiểu công tắc.
• Tiêu chuẩn kỹ thuật.
• Số lượng đặt hàng.

Công tắc dòng chảy Phi 21 giá bao nhiêu?

Tùy từng model và thương hiệu, giá có thể dao động từ vài trăm nghìn đồng đến vài triệu đồng.

Để nhận báo giá chính xác, khách hàng nên cung cấp:

• Loại môi chất.
• Kích thước đường ống.
• Nhiệt độ làm việc.
• Áp suất hệ thống.

Câu Hỏi Thường Gặp Về Công Tắc Dòng Chảy Phi 21

Công tắc dòng chảy Phi 21 có đo được lưu lượng không?

Không. Thiết bị chỉ dùng để phát hiện có hoặc không có dòng chảy.

Nếu cần đo chính xác lưu lượng, nên sử dụng lưu lượng kế (Flow Meter).

Công tắc dòng chảy Phi 21 có dùng cho nước nóng được không?

Có, nếu lựa chọn đúng model có giới hạn nhiệt độ phù hợp.

Bao lâu nên bảo trì thiết bị?

Thông thường nên kiểm tra định kỳ từ 6 đến 12 tháng/lần.

Thiết bị có thể lắp ngoài trời không?

Có, nếu lựa chọn model có cấp bảo vệ IP phù hợp.

Kết Luận

Công tắc dòng chảy Phi 21 là giải pháp giám sát lưu lượng hiệu quả cho các hệ thống cấp nước, HVAC, Chiller và máy bơm công nghiệp. Với thiết kế nhỏ gọn, khả năng phát hiện dòng chảy chính xác, độ bền cao và chi phí hợp lý, thiết bị giúp bảo vệ hệ thống, giảm thiểu sự cố và nâng cao hiệu quả vận hành.
