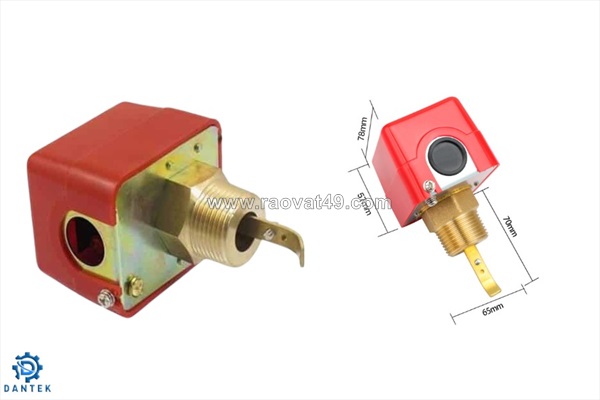

Công Tắc Dòng Chảy Phi 27 Là Gì?

Công tắc dòng chảy phi 27 là thiết bị dùng để phát hiện sự xuất hiện hoặc mất đi của dòng lưu chất trong đường ống có kích thước kết nối tương ứng phi 27 (DN20 – 3/4 inch). Khi có dòng chảy đạt đến mức cài đặt, công tắc sẽ đóng hoặc ngắt tiếp điểm điện để điều khiển máy bơm, van điện từ hoặc gửi tín hiệu cảnh báo về hệ thống điều khiển.

Thiết bị được sử dụng rộng rãi trong các hệ thống cấp nước, HVAC, xử lý nước, bơm tăng áp và phòng cháy chữa cháy.

Công tắc dòng chảy phi 27 có vai trò gì?

Thiết bị giúp:

Xem thêm: Công tắc dòng chảy phi 34

• Giám sát lưu lượng dòng chảy.
• Bảo vệ máy bơm khỏi chạy khô.
• Điều khiển tự động hệ thống.
• Phát hiện mất nước trong đường ống.
• Gửi tín hiệu cảnh báo khi xảy ra sự cố.

Phi 27 Tương Đương Với Kích Thước Đường Ống Nào?

Trong thực tế, phi 27 thường tương đương với:

• DN20
• 3/4 inch

Đây là kích thước đường ống khá phổ biến trong:

• Hệ thống cấp nước dân dụng.
• Hệ thống điều hòa HVAC.
• Hệ thống bơm tăng áp.
• Các dây chuyền công nghiệp quy mô nhỏ và trung bình.

Việc lựa chọn đúng kích thước công tắc giúp đảm bảo độ chính xác và tuổi thọ của thiết bị.

Công Tắc Dòng Chảy Phi 27 Hoạt Động Như Thế Nào?

Nguyên lý hoạt động của công tắc dòng chảy phi 27 là gì?

Đa số công tắc dòng chảy phi 27 hiện nay hoạt động theo nguyên lý cơ học bằng cánh gạt.

Quy trình hoạt động như sau:

1. Dòng nước chảy qua đường ống.
2. Lưu lượng tác động lên cánh gạt (Paddle).
3. Cánh gạt dịch chuyển.
4. Bộ vi công tắc (Micro Switch) được kích hoạt.
5. Tiếp điểm điện đóng hoặc ngắt.
6. Tín hiệu được truyền đến hệ thống điều khiển.

Điều gì xảy ra khi dòng chảy ngừng?

Khi không còn lưu lượng:

• Cánh gạt trở về vị trí ban đầu.
• Tiếp điểm thay đổi trạng thái.
• Máy bơm hoặc thiết bị liên quan sẽ được bảo vệ hoặc dừng hoạt động.

Công Tắc Dòng Chảy Phi 27 Có Cấu Tạo Gồm Những Bộ Phận Nào?

Thân công tắc

Là bộ phận tiếp xúc trực tiếp với môi chất.

Vật liệu phổ biến:

• Đồng.
• Inox 304.
• Inox 316.
• Nhựa kỹ thuật.

Cánh gạt (Paddle)

Có nhiệm vụ cảm nhận lưu lượng chất lỏng trong đường ống.

Bộ vi công tắc (Micro Switch)

Chuyển đổi chuyển động cơ học thành tín hiệu điện.

Hộp đấu dây

Cho phép kết nối với:

• Máy bơm.
• Tủ điện.
• PLC.
• Hệ thống BMS.

Ren kết nối

Thông thường là:

• G3/4 inch.
• DN20.
• Phi 27.

Thông Số Kỹ Thuật Của Công Tắc Dòng Chảy Phi 27

Một số thông số phổ biến gồm:

Thông số

Giá trị tham khảo

Kích thước kết nối

DN20 – 3/4 inch – Phi 27

Kiểu kết nối

Ren

Tiếp điểm

NO/NC/SPDT

Điện áp làm việc

24VDC, 110VAC, 220VAC

Áp suất làm việc

Tùy model

Nhiệt độ làm việc

Tùy môi chất

Vật liệu thân

Đồng hoặc inox

Cấp bảo vệ

IP54 – IP65

Lưu ý: Thông số thực tế sẽ thay đổi theo từng thương hiệu và model cụ thể.

Công Tắc Dòng Chảy Phi 27 Có Những Loại Nào?

Công tắc dòng chảy dạng cánh gạt

Đây là loại phổ biến nhất hiện nay.

Ưu điểm:

• Giá thành thấp.
• Dễ lắp đặt.
• Độ bền cao.

Công tắc dòng chảy điện tử

Sử dụng cảm biến điện tử để phát hiện lưu lượng.

Ưu điểm:

• Độ chính xác cao.
• Cài đặt linh hoạt.
• Phản hồi nhanh.

Công tắc dòng chảy từ tính

Hoạt động dựa trên nguyên lý từ trường.

Thường sử dụng trong các hệ thống yêu cầu độ ổn định cao.

Công Tắc Dòng Chảy Phi 27 Có Những Ưu Điểm Gì?

Bảo vệ máy bơm hiệu quả

Thiết bị giúp phát hiện tình trạng mất nước và ngăn máy bơm chạy khô.

Hoạt động tự động

Không cần sự can thiệp thường xuyên của người vận hành.

Lắp đặt đơn giản

Thiết kế nhỏ gọn, dễ tích hợp vào hệ thống hiện có.

Độ bền cao

Có thể hoạt động liên tục trong môi trường công nghiệp.

Chi phí đầu tư hợp lý

Mang lại hiệu quả vận hành và tiết kiệm chi phí bảo trì.

Công Tắc Dòng Chảy Phi 27 Được Ứng Dụng Trong Những Lĩnh Vực Nào?

Hệ thống cấp nước

Giám sát và điều khiển lưu lượng nước.

Hệ thống HVAC

Bảo vệ chiller, AHU và FCU.

Hệ thống bơm tăng áp

Theo dõi trạng thái dòng chảy và bảo vệ bơm.

Hệ thống phòng cháy chữa cháy

Phát hiện lưu lượng nước trong đường ống chữa cháy.

Hệ thống xử lý nước

Kiểm soát quá trình vận hành của các thiết bị lọc và bơm.

Nhà máy sản xuất công nghiệp

Giám sát lưu lượng chất lỏng trong dây chuyền sản xuất.

Làm Thế Nào Để Lựa Chọn Công Tắc Dòng Chảy Phi 27 Phù Hợp?

Chọn đúng kích thước đường ống

Đảm bảo tương thích với đường ống DN20 hoặc 3/4 inch.

Xác định loại môi chất

• Nước sạch.
• Nước nóng.
• Hóa chất.
• Dầu.

Chọn vật liệu phù hợp

• Đồng cho môi trường thông thường.
• Inox cho môi trường ăn mòn hoặc yêu cầu vệ sinh cao.

Kiểm tra áp suất và nhiệt độ

Đảm bảo công tắc đáp ứng điều kiện vận hành thực tế.

Hướng Dẫn Lắp Đặt Công Tắc Dòng Chảy Phi 27

Bước 1: Chọn vị trí lắp đặt phù hợp

Nên lắp trên đoạn ống thẳng để đảm bảo độ chính xác.

Bước 2: Lắp đúng chiều dòng chảy

Tuân thủ mũi tên chỉ hướng trên thân thiết bị.

Bước 3: Đấu nối điện

Kết nối theo sơ đồ kỹ thuật của nhà sản xuất.

Bước 4: Kiểm tra vận hành

Cho hệ thống hoạt động và kiểm tra trạng thái đóng/ngắt tiếp điểm.

Công Tắc Dòng Chảy Phi 27 Có Cần Bảo Trì Không?

Có.

Để thiết bị hoạt động ổn định, nên:

• Kiểm tra định kỳ 3–6 tháng/lần.
• Vệ sinh cánh gạt.
• Kiểm tra tiếp điểm điện.
• Kiểm tra độ kín của ren kết nối.
• Thay thế khi xuất hiện dấu hiệu hư hỏng hoặc sai lệch tín hiệu.

Câu Hỏi Thường Gặp Về Công Tắc Dòng Chảy Phi 27

Công tắc dòng chảy phi 27 là gì?

Là thiết bị phát hiện lưu lượng chất lỏng trong đường ống DN20 hoặc 3/4 inch.

Phi 27 tương đương bao nhiêu inch?

Phi 27 tương đương khoảng 3/4 inch (DN20).

Công tắc dòng chảy có dùng cho nước nóng không?

Có, nếu chọn đúng model và vật liệu chịu nhiệt.

Thiết bị có cần nguồn điện để hoạt động không?

Loại cơ học không cần nguồn để cảm nhận dòng chảy nhưng cần đấu nối tín hiệu điều khiển.

Bao lâu nên kiểm tra thiết bị?

Khoảng 3–6 tháng/lần tùy môi trường sử dụng.

Kết Luận

Công tắc dòng chảy phi 27 là giải pháp hiệu quả giúp giám sát lưu lượng, bảo vệ máy bơm và tự động hóa hệ thống đường ống. Với thiết kế đơn giản, độ bền cao, khả năng phản hồi nhanh và chi phí đầu tư hợp lý, thiết bị được ứng dụng rộng rãi trong các hệ thống cấp nước, HVAC, PCCC và công nghiệp.

Nếu bạn đang tìm kiếm công tắc dòng chảy phi 27 chính hãng, hãy liên hệ  điện thoại 0832.332.886 n ngay với Dantek để được tư vấn kỹ thuật chi tiết, hỗ trợ lựa chọn model phù hợp và nhận báo giá ưu đãi. Dantek cam kết cung cấp sản phẩm chính hãng, đầy đủ CO-CQ, giao hàng nhanh toàn quốc và hỗ trợ kỹ thuật tận tâm trước và sau bán hàng.
