Trong các hệ thống công nghiệp như khí nén, nước, hơi hoặc dây chuyền sản xuất, việc kiểm soát áp suất đóng vai trò cực kỳ quan trọng. Để theo dõi và đảm bảo hệ thống vận hành ổn định, đồng hồ áp suất là thiết bị không thể thiếu.

Trong đó, đồng hồ áp suất 0–1MPa Trung Quốc được sử dụng khá phổ biến nhờ giá thành hợp lý, dễ lắp đặt và đáp ứng tốt nhu cầu đo áp suất trong nhiều hệ thống kỹ thuật.

Vậy đồng hồ áp suất 0–1MPa Trung Quốc là gì? Cấu tạo ra sao, hoạt động như thế nào và được ứng dụng trong những lĩnh vực nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

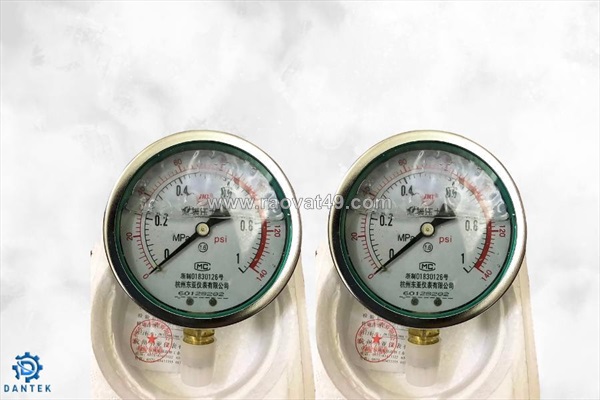

Đồng Hồ Áp Suất 0–1MPa Trung Quốc Là Gì?

Đồng hồ áp suất 0–1MPa có ý nghĩa gì?

Đồng hồ áp suất 0–1MPa là thiết bị đo áp lực chất lỏng hoặc khí với dải đo từ 0 đến 1 Megapascal (MPa).

Quy đổi đơn vị:

• 1 MPa ≈ 10 bar
•

• 1 MPa ≈ 145 psi
•


Điều này có nghĩa là thiết bị có thể đo áp suất tối đa 10 bar, phù hợp với nhiều hệ thống áp suất trung bình.

=>> Xem thêm: Đồng hồ áp suất Ligi

Vì sao đồng hồ áp suất Trung Quốc được sử dụng phổ biến?

Trên thị trường hiện nay, đồng hồ áp suất xuất xứ Trung Quốc được sử dụng rộng rãi vì:

• Giá thành hợp lý, tiết kiệm chi phí
•

• Nhiều mẫu mã và kích thước khác nhau
•

• Dễ dàng thay thế khi cần bảo trì
•

• Phù hợp nhiều hệ thống công nghiệp và dân dụng
•


Chính vì vậy, thiết bị này thường được sử dụng trong hệ thống khí nén, bơm nước, hệ thống lọc và nhiều dây chuyền sản xuất.

Cấu Tạo Của Đồng Hồ Áp Suất 0–1MPa Trung Quốc Gồm Những Gì?

Một chiếc đồng hồ đo áp suất thông thường được cấu tạo từ nhiều bộ phận cơ khí chính giúp đo và hiển thị áp suất chính xác.

Vỏ đồng hồ

Vỏ đồng hồ có nhiệm vụ bảo vệ các bộ phận bên trong khỏi tác động từ môi trường.

Vật liệu phổ biến gồm:

• Thép sơn tĩnh điện
•

• Inox chống ăn mòn
•


Trong môi trường công nghiệp hoặc hóa chất, vỏ inox thường được ưu tiên sử dụng vì độ bền cao.

Mặt hiển thị

Mặt đồng hồ thường được thiết kế với:

• Thang đo rõ ràng
•

• Các đơn vị áp suất như MPa, bar hoặc psi
•

• Mặt kính trong suốt giúp dễ quan sát
•


Một số loại còn có lớp chống rung hoặc chống mờ để tăng độ bền.

Ống Bourdon (bộ phận cảm biến áp suất)

Đây là bộ phận quan trọng nhất của đồng hồ áp suất.

Ống Bourdon là một ống kim loại cong. Khi áp suất đi vào:

• Ống sẽ có xu hướng duỗi thẳng ra
•

• Chuyển động này được truyền tới cơ cấu bánh răng
•


Nhờ vậy, áp suất có thể được chuyển đổi thành chuyển động cơ học để hiển thị trên mặt đồng hồ.

Kim chỉ áp suất

Kim đồng hồ có nhiệm vụ:

• Hiển thị giá trị áp suất đo được
•

• Di chuyển trên thang đo khi áp suất thay đổi
•


Thiết kế kim thường mảnh và dễ nhìn để đảm bảo độ chính xác khi quan sát.

Chân kết nối

Chân kết nối là phần dùng để lắp đồng hồ vào hệ thống đường ống.

Các kiểu kết nối phổ biến gồm:

• Chân đứng (bottom connection)
•

• Chân sau (back connection)
•


Ren kết nối phổ biến:

• 1/4 inch
•

• 3/8 inch
•

• 1/2 inch
•


Nguyên Lý Hoạt Động Của Đồng Hồ Áp Suất 0–1MPa Trung Quốc Là Gì?

Đồng hồ áp suất cơ hoạt động dựa trên nguyên lý biến dạng cơ học của ống Bourdon.

Bước 1: Áp suất đi vào đồng hồ

Khi hệ thống hoạt động, áp suất từ đường ống sẽ đi vào ống Bourdon bên trong đồng hồ.

Bước 2: Ống Bourdon biến dạng

Dưới tác động của áp suất:

• Ống kim loại cong sẽ giãn ra hoặc duỗi thẳng
•

• Mức độ biến dạng phụ thuộc vào áp suất
•


Bước 3: Chuyển động truyền đến kim

Chuyển động này được truyền qua hệ thống bánh răng cơ khí đến kim đồng hồ.

Bước 4: Hiển thị áp suất

Kim đồng hồ sẽ quay và hiển thị giá trị áp suất trên mặt thang đo, giúp người vận hành dễ dàng theo dõi tình trạng hệ thống.

Thông Số Kỹ Thuật Phổ Biến Của Đồng Hồ Áp Suất 0–1MPa Trung Quốc

Một số thông số kỹ thuật thường gặp của thiết bị này gồm:

Dải đo áp suất

• 0 – 1 MPa
•

• Tương đương 0 – 10 bar
•


Kích thước mặt đồng hồ

Các kích thước phổ biến:

• 40 mm
•

• 60 mm
•

• 100 mm
•

• 150 mm
•


Trong đó:

• 60mm: hệ thống nhỏ
•

• 100mm – 150mm: dễ quan sát trong nhà máy
•


Vật liệu chế tạo

• Vỏ thép hoặc inox
•

• Chân ren bằng đồng hoặc inox
•

• Ống Bourdon hợp kim đồng
•


Kiểu kết nối

• Chân đứng
•

• Chân sau
•

• Ren: 1/4”, 3/8”, 1/2”
•


Đồng Hồ Áp Suất 0–1MPa Trung Quốc Được Ứng Dụng Trong Những Lĩnh Vực Nào?

Nhờ thiết kế đơn giản và dải đo phổ biến, thiết bị này được sử dụng trong nhiều hệ thống khác nhau.

Hệ thống khí nén

Trong các hệ thống khí nén, đồng hồ áp suất giúp:

• Theo dõi áp suất máy nén khí
•

• Kiểm soát áp suất đường ống
•

• Đảm bảo hệ thống vận hành ổn định
•


Hệ thống cấp nước

Thiết bị thường được lắp đặt trong:

• Hệ thống bơm nước
•

• Đường ống cấp nước công nghiệp
•

• Hệ thống xử lý nước
•


Hệ thống lò hơi

Đồng hồ áp suất giúp:

• Giám sát áp suất hơi
•

• Tránh tình trạng quá áp gây nguy hiểm
•


Dây chuyền sản xuất công nghiệp

Thiết bị được sử dụng trong nhiều ngành:

• Thực phẩm
•

• Hóa chất
•

• Cơ khí
•

• sản xuất công nghiệp
•


Cách Lựa Chọn Đồng Hồ Áp Suất 0–1MPa Phù Hợp

Để thiết bị hoạt động hiệu quả và bền bỉ, cần lựa chọn đúng loại đồng hồ phù hợp với hệ thống.

Chọn đúng dải đo

Nguyên tắc lựa chọn:

Dải đo của đồng hồ nên lớn hơn áp suất làm việc khoảng 1.5 – 2 lần.

Điều này giúp:

• Tăng tuổi thọ thiết bị
•

• Đảm bảo độ chính xác khi đo
•


Chọn vật liệu phù hợp môi trường

• Môi trường nước: đồng hoặc inox
•

• Môi trường hóa chất: inox chống ăn mòn
•


Chọn kích thước mặt đồng hồ

Nếu lắp trong nhà máy hoặc khu vực rộng, nên chọn mặt đồng hồ lớn để dễ quan sát từ xa.

Chọn kiểu kết nối phù hợp

• Chân đứng: lắp trực tiếp trên đường ống
•

• Chân sau: lắp trên bảng điều khiển hoặc tủ kỹ thuật
•


Vì Sao Nên Mua Đồng Hồ Áp Suất 0–1MPa Trung Quốc Tại Dantek?

Nếu bạn đang tìm đồng hồ áp suất chất lượng với giá hợp lý, Dantek là địa chỉ được nhiều doanh nghiệp tin tưởng lựa chọn.

Khi mua hàng tại Dantek, bạn sẽ nhận được:

• Sản phẩm chất lượng, nguồn gốc rõ ràng
•

• Nhiều mẫu đồng hồ áp suất với dải đo khác nhau
•

• Giá thành cạnh tranh
•

• Tư vấn kỹ thuật phù hợp hệ thống
•

• Hỗ trợ giao hàng nhanh trên toàn quốc
•


Kết Luận

Đồng hồ áp suất 0–1MPa Trung Quốc là thiết bị đo áp suất phổ biến nhờ cấu tạo đơn giản, dễ sử dụng và chi phí hợp lý. Thiết bị được ứng dụng rộng rãi trong hệ thống khí nén, cấp nước, lò hơi và nhiều dây chuyền sản xuất công nghiệp.

Việc lựa chọn đúng loại đồng hồ áp suất sẽ giúp hệ thống vận hành ổn định, đảm bảo an toàn và tăng hiệu quả sản xuất.
