Đồng Hồ Áp Suất 3 Kim Wise Là Gì?

Trong các hệ thống công nghiệp, việc đo lường, giám sát và điều khiển áp suất là yếu tố quan trọng giúp đảm bảo thiết bị vận hành ổn định và an toàn. Thay vì sử dụng đồng hồ áp suất thông thường kết hợp với công tắc áp suất riêng biệt, nhiều doanh nghiệp hiện nay lựa chọn đồng hồ áp suất 3 kim Wise để vừa theo dõi áp suất trực tiếp, vừa thiết lập các ngưỡng cảnh báo hoặc điều khiển tự động.

=>> Xem thêm: Đồng hồ áp suất 3 kim Trung Quốc

Nhờ tích hợp hai kim cài đặt giới hạn và bộ tiếp điểm điện, đồng hồ áp suất 3 kim Wise giúp đơn giản hóa hệ thống điều khiển, tiết kiệm chi phí lắp đặt và nâng cao hiệu quả vận hành.

Vậy đồng hồ áp suất 3 kim Wise là gì, hoạt động như thế nào và phù hợp với những ứng dụng nào? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.

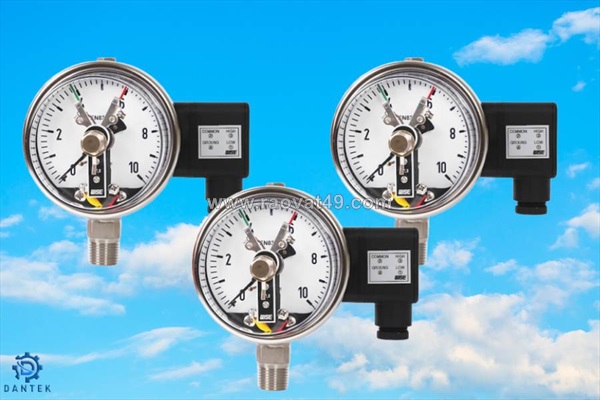

Đồng hồ áp suất 3 kim Wise là gì?

Đồng hồ áp suất 3 kim là gì?

Đồng hồ áp suất 3 kim là thiết bị đo áp suất cơ học được tích hợp thêm hai kim cài đặt giới hạn và tiếp điểm điện, cho phép phát tín hiệu khi áp suất đạt đến mức đã thiết lập.

Khác với đồng hồ áp suất thông thường chỉ có chức năng hiển thị giá trị áp suất, đồng hồ áp suất 3 kim còn hỗ trợ:

• Giám sát áp suất liên tục.
• Cảnh báo áp suất cao hoặc thấp.
• Điều khiển bơm, quạt, máy nén khí hoặc các thiết bị khác thông qua tiếp điểm điện.

Đây là giải pháp được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp.

Đồng hồ áp suất 3 kim Wise có gì khác so với đồng hồ áp suất thông thường?

Điểm khác biệt lớn nhất nằm ở khả năng cài đặt ngưỡng áp suất và điều khiển tự động.

Trong khi đồng hồ áp suất thông thường chỉ hiển thị giá trị áp suất hiện tại thì Wise 3 kim có thể kích hoạt hoặc ngắt mạch điện khi áp suất đạt đến mức cài đặt, giúp giảm sự phụ thuộc vào thao tác thủ công và tăng độ an toàn cho hệ thống.

Đồng hồ áp suất 3 kim Wise hoạt động như thế nào?

Đồng hồ đo áp suất theo nguyên lý nào?

Wise sử dụng ống Bourdon – bộ phận cảm biến áp suất phổ biến trong các đồng hồ cơ.

Khi áp suất của môi chất tăng hoặc giảm:

• Ống Bourdon sẽ biến dạng.
• Chuyển động này được truyền qua hệ thống bánh răng.
• Kim chỉ thị quay và hiển thị giá trị áp suất trên mặt đồng hồ.

Nhờ nguyên lý cơ học, thiết bị có độ ổn định cao và không cần cấp nguồn điện cho chức năng đo.

Ba kim trên đồng hồ có chức năng gì?

Đồng hồ áp suất 3 kim Wise bao gồm:

Kim đo áp suất

Đây là kim chính, hiển thị giá trị áp suất thực tế của hệ thống.

Kim cài đặt áp suất thấp

Được dùng để xác định ngưỡng áp suất tối thiểu. Khi kim đo chạm đến vị trí này, tiếp điểm sẽ đóng hoặc ngắt theo cấu hình.

Kim cài đặt áp suất cao

Được sử dụng để thiết lập ngưỡng áp suất tối đa nhằm bảo vệ hệ thống khỏi tình trạng quá áp.

Tiếp điểm điện hoạt động ra sao?

Khi kim đo áp suất di chuyển đến vị trí của kim cài đặt:

• Tiếp điểm điện sẽ đóng hoặc mở.
• Tín hiệu được truyền đến relay, PLC hoặc bộ điều khiển.
• Hệ thống sẽ thực hiện các thao tác như khởi động bơm, dừng máy nén, bật còi báo động hoặc ngắt thiết bị.

Nhờ đó, quá trình vận hành được tự động hóa và an toàn hơn.

Cấu tạo của đồng hồ áp suất 3 kim Wise

Một đồng hồ áp suất 3 kim Wise thường bao gồm các bộ phận chính sau:

Mặt đồng hồ

• Hiển thị áp suất rõ ràng.
• Chia vạch dễ quan sát.
• Kính bảo vệ chịu va đập.

Kim chỉ áp suất

Hiển thị áp suất thực tế của môi chất.

Hai kim cài đặt giới hạn

Cho phép người dùng điều chỉnh ngưỡng áp suất thấp và áp suất cao theo yêu cầu.

Bộ tiếp điểm điện

Đóng vai trò truyền tín hiệu điều khiển khi áp suất đạt ngưỡng cài đặt.

Ống Bourdon

Là bộ phận cảm biến áp suất có độ chính xác cao và tuổi thọ dài.

Vỏ đồng hồ

Thường được chế tạo bằng inox 304 hoặc inox 316 giúp:

• Chống ăn mòn.
• Chống bụi.
• Chịu rung và va đập.
• Phù hợp với môi trường công nghiệp.

Chân kết nối

Có nhiều tùy chọn như:

• Chân đứng.
• Chân sau.
• Ren BSP hoặc NPT.

Thông số kỹ thuật của đồng hồ áp suất 3 kim Wise

Thông số

Giá trị tham khảo

Dải đo áp suất

Từ chân không đến hàng trăm bar (tùy model)

Đường kính mặt

100 mm, 150 mm

Độ chính xác

±1.0% FS hoặc theo model

Vật liệu vỏ

Inox 304 / Inox 316

Chuẩn bảo vệ

IP65

Kiểu kết nối

Ren BSP, NPT

Tiếp điểm điện

NO/NC

Kiểu lắp

Chân đứng hoặc chân sau

Lưu ý: Thông số cụ thể sẽ thay đổi tùy theo model và yêu cầu ứng dụng.

Đồng hồ áp suất 3 kim Wise có những ưu điểm gì?

Đo áp suất và điều khiển trong cùng một thiết bị

Thiết bị giúp kết hợp chức năng đo lường và điều khiển, giảm số lượng thiết bị cần lắp đặt.

Cài đặt ngưỡng áp suất linh hoạt

Người dùng có thể điều chỉnh mức áp suất cao và thấp theo yêu cầu của từng hệ thống.

Độ bền cao

Vỏ inox và cơ cấu cơ khí chắc chắn giúp thiết bị hoạt động ổn định trong môi trường khắc nghiệt.

Không cần nguồn điện để đo áp suất

Chức năng đo hoạt động hoàn toàn bằng cơ học, chỉ phần tiếp điểm điện mới cần nguồn khi kết nối điều khiển.

Tiết kiệm chi phí

So với việc lắp riêng đồng hồ áp suất và công tắc áp suất, đồng hồ 3 kim giúp giảm chi phí đầu tư và đơn giản hóa hệ thống.

Đồng hồ áp suất 3 kim Wise được ứng dụng ở đâu?

Thiết bị được sử dụng trong nhiều lĩnh vực như:

• Hệ thống khí nén.
• Trạm bơm cấp nước.
• Hệ thống phòng cháy chữa cháy (PCCC).
• Nhà máy thực phẩm và đồ uống.
• Nhà máy hóa chất.
• Lò hơi và hệ thống hơi nóng.
• Hệ thống HVAC.
• Nhà máy xi măng.
• Ngành dầu khí.
• Dây chuyền sản xuất tự động.

Cách lựa chọn đồng hồ áp suất 3 kim Wise phù hợp

Để lựa chọn đúng model, cần lưu ý:

Chọn đúng dải đo

Dải đo nên lớn hơn khoảng 25–50% so với áp suất làm việc để đảm bảo độ chính xác và tuổi thọ.

Chọn kích thước mặt đồng hồ

Các kích thước phổ biến:

• 100 mm.
• 150 mm.

Chọn kiểu chân kết nối

Tùy vị trí lắp đặt có thể chọn:

• Chân đứng.
• Chân sau.

Chọn chuẩn ren

Lựa chọn đúng chuẩn BSP hoặc NPT để phù hợp với hệ thống hiện có.

Chọn loại tiếp điểm

Xác định số lượng và kiểu tiếp điểm (NO hoặc NC) theo yêu cầu điều khiển.

Hướng dẫn lắp đặt và sử dụng

Để thiết bị hoạt động ổn định:

• Lắp đúng chiều quy định.
• Siết ren với lực phù hợp.
• Tránh rung động quá mạnh.
• Cài đặt chính xác hai kim giới hạn.
• Kiểm tra hoạt động của tiếp điểm sau khi lắp đặt.
• Hiệu chuẩn định kỳ theo khuyến cáo.

So sánh đồng hồ áp suất 3 kim Wise với đồng hồ áp suất thông thường

Tiêu chí

Đồng hồ áp suất 3 kim Wise

Đồng hồ áp suất thường

Đo áp suất

Có

Có

Cài đặt ngưỡng

Có

Không

Tiếp điểm điện

Có

Không

Điều khiển tự động

Có

Không

Cảnh báo áp suất

Có

Không

Chi phí

Cao hơn

Thấp hơn

Báo giá đồng hồ áp suất 3 kim Wise

Giá sản phẩm phụ thuộc vào:

• Dải đo áp suất.
• Đường kính mặt đồng hồ.
• Vật liệu chế tạo.
• Kiểu ren kết nối.
• Loại tiếp điểm.
• Số lượng đặt hàng.

Để nhận báo giá chính xác, khách hàng nên cung cấp đầy đủ model hoặc yêu cầu kỹ thuật khi liên hệ đơn vị phân phối.

Mua đồng hồ áp suất 3 kim Wise chính hãng ở đâu?

Nếu bạn đang tìm kiếm đồng hồ áp suất 3 kim Wise chính hãng, Dantek là đơn vị uy tín chuyên cung cấp thiết bị đo lường và tự động hóa công nghiệp với nhiều năm kinh nghiệm.

Vì sao nên chọn Dantek?

• Cung cấp sản phẩm Wise chính hãng.
• Đầy đủ chứng nhận CO, CQ.
• Giá thành cạnh tranh.
• Tư vấn lựa chọn model phù hợp.
• Hỗ trợ kỹ thuật trước và sau bán hàng.
• Giao hàng nhanh trên toàn quốc.
• Bảo hành theo tiêu chuẩn của nhà sản xuất.

Câu hỏi thường gặp (FAQ)

Đồng hồ áp suất 3 kim Wise dùng để làm gì?

Thiết bị dùng để đo áp suất, đồng thời phát tín hiệu cảnh báo hoặc điều khiển khi áp suất đạt đến ngưỡng đã cài đặt.

Đồng hồ áp suất 3 kim có cần nguồn điện để đo áp suất không?

Không. Chức năng đo áp suất hoạt động theo nguyên lý cơ học bằng ống Bourdon. Nguồn điện chỉ cần thiết khi sử dụng chức năng tiếp điểm điện.

Có thể điều chỉnh ngưỡng áp suất không?

Có. Hai kim cài đặt cho phép người dùng điều chỉnh linh hoạt ngưỡng áp suất thấp và cao theo yêu cầu.

Đồng hồ áp suất 3 kim Wise khác gì với công tắc áp suất?

Đồng hồ áp suất 3 kim vừa hiển thị giá trị áp suất trực tiếp vừa có chức năng điều khiển qua tiếp điểm điện, trong khi công tắc áp suất chủ yếu chỉ thực hiện chức năng đóng/ngắt mạch.

Bao lâu nên hiệu chuẩn đồng hồ?

Tùy điều kiện vận hành, nên kiểm tra và hiệu chuẩn định kỳ từ 6–12 tháng/lần để đảm bảo độ chính xác và độ tin cậy.

Kết luận

Đồng hồ áp suất 3 kim Wise là giải pháp tối ưu cho các hệ thống cần đo lường, giám sát và điều khiển áp suất trong cùng một thiết bị. Với thiết kế chắc chắn, khả năng cài đặt ngưỡng áp suất linh hoạt, tích hợp tiếp điểm điện và độ bền cao, sản phẩm đáp ứng tốt nhu cầu của nhiều ngành công nghiệp hiện đại.
