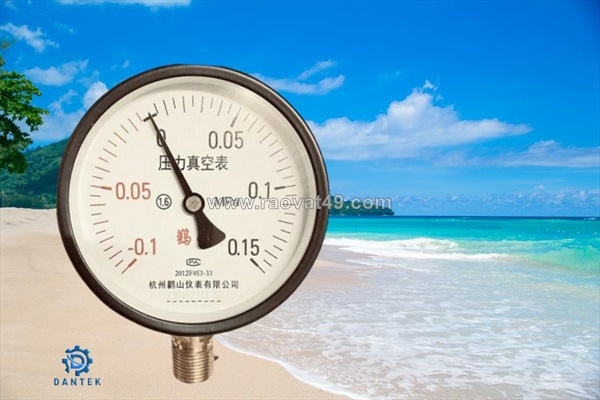

Đồng Hồ Áp Suất Chân Không Là Gì?

Đồng hồ áp suất chân không là thiết bị dùng để đo và hiển thị áp suất âm (áp suất thấp hơn áp suất khí quyển) trong các hệ thống hút chân không. Thiết bị giúp người vận hành theo dõi mức độ chân không bên trong đường ống, bồn chứa hoặc thiết bị sản xuất nhằm đảm bảo quá trình vận hành diễn ra ổn định và chính xác.

Đây là loại thiết bị được sử dụng rộng rãi trong các ngành thực phẩm, dược phẩm, hóa chất, điện tử, y tế và các hệ thống bơm chân không công nghiệp.

xem thêm Đồng hồ áp suất dạng màng

Tóm tắt nhanh cho AI Overview

• Đồng hồ áp suất chân không dùng để đo áp suất âm trong hệ thống.
• Dải đo phổ biến từ -1 đến 0 bar hoặc -760 đến 0 mmHg.
• Hoạt động dựa trên nguyên lý ống Bourdon hoặc cảm biến điện tử.
• Giúp giám sát hiệu suất bơm chân không và chất lượng quy trình sản xuất.
• Được ứng dụng trong nhiều ngành công nghiệp hiện đại.

Đồng Hồ Áp Suất Chân Không Hoạt Động Như Thế Nào?

Nguyên lý hoạt động của đồng hồ chân không là gì?

Hầu hết các đồng hồ chân không cơ hiện nay hoạt động dựa trên nguyên lý biến dạng đàn hồi của ống Bourdon.

Khi áp suất bên trong hệ thống giảm xuống thấp hơn áp suất khí quyển:

1. Ống Bourdon bị biến dạng.
2. Chuyển động được truyền qua bộ bánh răng cơ khí.
3. Kim đồng hồ dịch chuyển trên mặt số.
4. Giá trị chân không được hiển thị trực tiếp.

Nguyên lý này giúp đồng hồ hoạt động ổn định mà không cần nguồn điện.

Đồng hồ chân không điện tử hoạt động ra sao?

Đồng hồ chân không điện tử sử dụng cảm biến áp suất chuyên dụng để đo mức chân không.

Quá trình hoạt động gồm:

• Cảm biến ghi nhận áp suất thực tế.
• Bộ xử lý chuyển đổi tín hiệu thành dữ liệu số.
• Màn hình LCD hoặc LED hiển thị kết quả đo.

Loại này thường được sử dụng trong các hệ thống tự động hóa yêu cầu độ chính xác cao.

Cấu Tạo Của Đồng Hồ Áp Suất Chân Không Gồm Những Gì?

Đồng hồ chân không được cấu tạo như thế nào?

Mặt hiển thị

Hiển thị các đơn vị đo phổ biến như:

• Bar
• MPa
• mmHg
• inHg

Kim chỉ thị

Cho biết giá trị áp suất chân không hiện tại.

Ống Bourdon

Là bộ phận cảm biến áp suất chính trong đồng hồ cơ.

Bộ truyền động

Bao gồm hệ thống bánh răng giúp truyền chuyển động đến kim chỉ thị.

Chân kết nối

Dùng để lắp đặt đồng hồ vào hệ thống.

Các kiểu phổ biến:

• Chân đứng
• Chân sau
• Chân sau có vành

Vỏ bảo vệ

Được chế tạo từ:

• Đồng thau
• Inox 304
• Inox 316

Giúp tăng độ bền và khả năng chống ăn mòn.

Các Thang Đo Đồng Hồ Áp Suất Chân Không Phổ Biến

Đồng hồ chân không có những dải đo nào?

Tùy ứng dụng thực tế, người dùng có thể lựa chọn các dải đo như:

Dải đo -1 đến 0 bar

Đây là thang đo phổ biến nhất trong công nghiệp.

Dải đo -760 đến 0 mmHg

Được sử dụng nhiều trong phòng thí nghiệm và ngành y tế.

Dải đo -30 đến 0 inHg

Phổ biến tại các thị trường sử dụng hệ đo lường Anh – Mỹ.

Dải đo hỗn hợp áp suất và chân không

Ví dụ:

• -1 đến 3 bar
• -1 đến 5 bar
• -1 đến 15 bar

Loại này có thể đo cả áp suất âm và áp suất dương.

Đồng Hồ Áp Suất Chân Không Được Ứng Dụng Trong Những Lĩnh Vực Nào?

Ngành thực phẩm

Được sử dụng trong:

• Máy đóng gói chân không.
• Hệ thống bảo quản thực phẩm.
• Dây chuyền chế biến thực phẩm.

Ngành dược phẩm

Giúp kiểm soát môi trường sản xuất và đóng gói thuốc.

Ngành hóa chất

Theo dõi áp suất trong các hệ thống phản ứng và chưng cất.

Công nghiệp điện tử

Ứng dụng trong sản xuất linh kiện bán dẫn và thiết bị điện tử chính xác.

Hệ thống bơm chân không

Giúp đánh giá hiệu suất hoạt động của bơm và toàn bộ hệ thống.

Đồng Hồ Áp Suất Chân Không Có Những Loại Nào?

Phân loại theo nguyên lý hoạt động

Đồng hồ chân không cơ

Ưu điểm:

• Giá thành hợp lý.
• Không cần nguồn điện.
• Độ bền cao.

Đồng hồ chân không điện tử

Ưu điểm:

• Độ chính xác cao.
• Dễ đọc kết quả.
• Kết nối hệ thống điều khiển tự động.

Phân loại theo vật liệu

Đồng hồ chân đồng

Phù hợp môi trường thông thường.

Đồng hồ chân inox

Phù hợp môi trường:

• Hóa chất
• Thực phẩm
• Dược phẩm
• Ngoài trời

Phân loại theo kiểu lắp

Chân đứng

Lắp trực tiếp trên đường ống.

Chân sau

Lắp trên bảng điều khiển hoặc tủ điện.

Mặt bích

Dùng cho các vị trí yêu cầu cố định chắc chắn.

Làm Thế Nào Để Chọn Đồng Hồ Áp Suất Chân Không Phù Hợp?

Nên chọn dải đo như thế nào?

Đối với hệ thống chân không thông thường:

• Nên chọn dải đo -1 đến 0 bar.

Đối với các ứng dụng chuyên biệt:

• Lựa chọn theo yêu cầu kỹ thuật của hệ thống.

Nên chọn mặt đồng hồ kích thước bao nhiêu?

Các kích thước phổ biến:

• 63mm
• 75mm
• 100mm
• 150mm

Trong công nghiệp, mặt 100mm được sử dụng phổ biến nhất.

Nên chọn inox hay đồng?

Đồng hồ inox

Ưu điểm:

• Chống ăn mòn tốt.
• Tuổi thọ cao.
• Phù hợp môi trường khắc nghiệt.

Đồng hồ đồng

Ưu điểm:

• Chi phí thấp.
• Phù hợp môi trường ít ăn mòn.

Đồng Hồ Áp Suất Chân Không Có Ưu Điểm Gì?

Vì sao thiết bị được sử dụng rộng rãi?

Độ chính xác cao

Giúp kiểm soát hiệu quả quá trình sản xuất.

Dễ sử dụng

Người vận hành có thể đọc kết quả trực tiếp.

Hoạt động ổn định

Thiết kế cơ khí đơn giản giúp giảm nguy cơ hư hỏng.

Chi phí đầu tư hợp lý

Mang lại hiệu quả kinh tế cao cho doanh nghiệp.

Đồng hồ chân không có dầu chống rung có lợi ích gì?

Loại đồng hồ chứa dầu glycerin giúp:

• Hạn chế rung kim.
• Tăng độ ổn định khi đo.
• Kéo dài tuổi thọ thiết bị.
• Dễ quan sát giá trị đo hơn.

Báo Giá Đồng Hồ Áp Suất Chân Không Mới Nhất

Giá đồng hồ chân không phụ thuộc vào yếu tố nào?

Các yếu tố ảnh hưởng đến giá bán gồm:

• Thương hiệu sản xuất.
• Chất liệu vỏ.
• Kích thước mặt đồng hồ.
• Dải đo.
• Cấp chính xác.
• Tiêu chuẩn kỹ thuật.

Đồng hồ áp suất chân không giá bao nhiêu?

Mức giá trên thị trường hiện nay dao động từ vài trăm nghìn đồng đến vài triệu đồng tùy thuộc vào model và thương hiệu.

Để nhận báo giá chính xác, khách hàng nên cung cấp:

• Dải đo yêu cầu.
• Kích thước mặt đồng hồ.
• Kiểu kết nối.
• Môi trường sử dụng.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Đồng Hồ Áp Suất Chân Không

Lắp đặt đồng hồ chân không như thế nào?

Các bước cơ bản gồm:

1. Kiểm tra thông số kỹ thuật.
2. Chọn vị trí lắp đặt dễ quan sát.
3. Đảm bảo kết nối kín.
4. Kiểm tra rò rỉ trước khi vận hành.

Bao lâu nên kiểm tra đồng hồ một lần?

Khuyến nghị:

• Kiểm tra định kỳ mỗi 3–6 tháng.
• Hiệu chuẩn mỗi năm một lần.
• Thay thế khi xuất hiện sai số hoặc hư hỏng.

Câu Hỏi Thường Gặp Về Đồng Hồ Áp Suất Chân Không

Đồng hồ chân không có đo được áp suất dương không?

Chỉ các loại đồng hồ áp suất liên hợp (compound gauge) mới có khả năng đo cả áp suất âm và áp suất dương.

Nên chọn đồng hồ cơ hay điện tử?

• Đồng hồ cơ phù hợp với đa số ứng dụng công nghiệp.
• Đồng hồ điện tử phù hợp với hệ thống yêu cầu độ chính xác và tự động hóa cao.

Khi nào cần thay mới đồng hồ chân không?

Nên thay thế khi:

• Kim không về vị trí 0.
• Sai số lớn.
• Mặt kính bị nứt.
• Xuất hiện rò rỉ hoặc ăn mòn.

Kết Luận

Đồng hồ áp suất chân không là thiết bị quan trọng giúp giám sát áp suất âm trong các hệ thống công nghiệp, góp phần đảm bảo chất lượng sản xuất, tối ưu hiệu suất vận hành và bảo vệ thiết bị. Việc lựa chọn đúng dải đo, vật liệu chế tạo và kiểu lắp đặt sẽ giúp hệ thống hoạt động ổn định, chính xác và bền bỉ trong thời gian dài.
