Mở bài

Trong các hệ thống khí nén công nghiệp, việc theo dõi và kiểm soát áp suất là yếu tố quan trọng giúp đảm bảo hệ thống hoạt động ổn định, an toàn và hiệu quả. Trước đây, các loại đồng hồ cơ truyền thống được sử dụng phổ biến để đo áp suất. Tuy nhiên, với sự phát triển của công nghệ, đồng hồ đo áp suất khí nén điện tử ngày càng được ưa chuộng nhờ khả năng đo chính xác, hiển thị rõ ràng và tích hợp nhiều tính năng thông minh.

Vậy đồng hồ đo áp suất khí nén điện tử là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng của thiết bị này trong công nghiệp ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Đồng hồ đo áp suất khí nén điện tử là gì?

Khái niệm đồng hồ đo áp suất khí nén điện tử

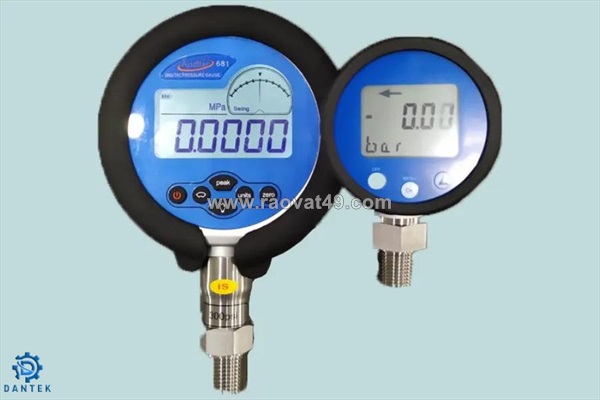

Đồng hồ đo áp suất khí nén điện tử là thiết bị dùng để đo và hiển thị áp suất của khí nén trong hệ thống thông qua cảm biến điện tử và màn hình hiển thị kỹ thuật số.

Khác với đồng hồ cơ truyền thống sử dụng kim chỉ và mặt số, đồng hồ điện tử sử dụng cảm biến áp suất (pressure sensor) để chuyển đổi tín hiệu áp suất thành tín hiệu điện, sau đó hiển thị giá trị chính xác trên màn hình LCD hoặc LED.

xem them đồng hồ áp suất điện tử KITA

Thiết bị này thường được sử dụng trong:

• Hệ thống khí nén nhà máy
•

• Dây chuyền sản xuất tự động
•

• Hệ thống HVAC
•

• Máy nén khí công nghiệp
•

• Hệ thống điều khiển áp suất
•


Cấu tạo của đồng hồ đo áp suất khí nén điện tử gồm những gì?

Một đồng hồ đo áp suất khí nén điện tử thường bao gồm các bộ phận chính sau:

Cảm biến áp suất (Pressure Sensor)

Đây là bộ phận quan trọng nhất của thiết bị. Cảm biến có nhiệm vụ:

• Tiếp nhận áp suất từ môi trường khí nén
•

• Chuyển đổi áp suất thành tín hiệu điện
•


Các loại cảm biến thường dùng:

• Cảm biến strain gauge
•

• Cảm biến piezoelectric
•

• Cảm biến silicon
•


Bộ xử lý tín hiệu

Sau khi cảm biến chuyển đổi tín hiệu, bộ vi xử lý sẽ:

• Xử lý dữ liệu áp suất
•

• Chuyển đổi sang giá trị hiển thị
•

• Tính toán và hiệu chỉnh sai số
•


Màn hình hiển thị

Đồng hồ áp suất điện tử thường sử dụng:

• Màn hình LCD
•

• Màn hình LED
•


Giúp người vận hành dễ dàng đọc giá trị áp suất ngay cả trong môi trường thiếu sáng.

Nguồn cấp điện

Thiết bị có thể sử dụng:

• Pin lithium
•

• Nguồn điện DC 12V / 24V
•

• Nguồn từ hệ thống điều khiển
•


Cổng kết nối và tín hiệu đầu ra

Một số đồng hồ điện tử hiện đại có thể tích hợp:

• Tín hiệu 4–20mA
•

• RS485
•

• Modbus
•

• Relay cảnh báo áp suất
•


Nhờ đó thiết bị có thể kết nối với PLC hoặc hệ thống tự động hóa.

Nguyên lý hoạt động của đồng hồ áp suất khí nén điện tử

Nguyên lý hoạt động của thiết bị dựa trên quá trình chuyển đổi áp suất thành tín hiệu điện.

Quy trình hoạt động gồm các bước:

Bước 1: Tiếp nhận áp suất

Khí nén trong hệ thống tác động lên cảm biến áp suất.

Bước 2: Chuyển đổi tín hiệu

Cảm biến chuyển đổi áp suất thành tín hiệu điện tương ứng.

Bước 3: Xử lý dữ liệu

Bộ vi xử lý trong đồng hồ phân tích và hiệu chỉnh tín hiệu.

Bước 4: Hiển thị kết quả

Giá trị áp suất được hiển thị trên màn hình điện tử theo đơn vị:

• bar
•

• psi
•

• MPa
•

• kg/cm²
•


Nhờ quy trình này, đồng hồ điện tử có độ chính xác cao hơn so với đồng hồ cơ truyền thống.

Đồng hồ đo áp suất khí nén điện tử có ưu điểm gì?

Độ chính xác cao

Thiết bị sử dụng cảm biến hiện đại giúp đo áp suất với sai số rất thấp.

Hiển thị rõ ràng

Màn hình điện tử giúp đọc giá trị dễ dàng và nhanh chóng.

Tích hợp nhiều tính năng

Một số model có thể:

• Cài đặt cảnh báo áp suất
•

• Xuất tín hiệu điều khiển
•

• Kết nối hệ thống tự động hóa
•


Độ bền cao

Thiết bị thường có:

• Vỏ thép không gỉ
•

• Khả năng chống bụi, chống nước tốt
•

• Hoạt động ổn định trong môi trường công nghiệp
•


Ứng dụng của đồng hồ áp suất khí nén điện tử trong công nghiệp

Đồng hồ áp suất điện tử được ứng dụng rộng rãi trong nhiều lĩnh vực:

Hệ thống khí nén nhà máy

Giám sát áp suất máy nén khí và đường ống khí nén.

Ngành thực phẩm – đồ uống

Đảm bảo áp suất trong dây chuyền sản xuất và đóng gói.

Hệ thống HVAC

Theo dõi áp suất trong hệ thống điều hòa và thông gió.

Ngành dầu khí và hóa chất

Giám sát áp suất trong đường ống và thiết bị xử lý.

Hệ thống tự động hóa

Kết nối PLC để điều khiển áp suất tự động.

Khi chọn mua đồng hồ áp suất khí nén điện tử cần lưu ý gì?

Để lựa chọn thiết bị phù hợp, người dùng cần xem xét các yếu tố sau:

Dải đo áp suất

Ví dụ:

• 0 – 6 bar
•

• 0 – 10 bar
•

• 0 – 16 bar
•

• 0 – 25 bar
•


Chọn dải đo phù hợp với áp suất hệ thống.

Độ chính xác

Thông thường từ:

• ±0.5%
•

• ±1%
•

• ±1.5%
•


Kiểu kết nối

• Chân ren dưới
•

• Chân sau
•

• Ren G1/4, G1/2, NPT…
•


Môi trường làm việc

Cần xem xét:

• Nhiệt độ
•

• Độ ẩm
•

• Khả năng chống rung
•


Vì sao nên mua đồng hồ đo áp suất khí nén điện tử tại Dantek?

Nếu bạn đang tìm kiếm thiết bị đo áp suất chất lượng cao cho hệ thống công nghiệp, Dantek là đơn vị cung cấp đáng tin cậy với nhiều ưu điểm:

• Sản phẩm chính hãng, chất lượng cao
•

• Đa dạng model phù hợp nhiều hệ thống khí nén
•

• Tư vấn kỹ thuật chuyên sâu
•

• Giá cạnh tranh trên thị trường
•

• Hỗ trợ giao hàng nhanh toàn quốc
•


Kết luận

Đồng hồ đo áp suất khí nén điện tử là thiết bị quan trọng giúp giám sát và kiểm soát áp suất trong các hệ thống công nghiệp hiện đại. Nhờ độ chính xác cao, khả năng hiển thị rõ ràng và tích hợp nhiều tính năng thông minh, thiết bị này đang dần thay thế các loại đồng hồ cơ truyền thống.

Nếu bạn đang cần tư vấn lựa chọn đồng hồ áp suất khí nén điện tử phù hợp, hãy liên hệ điện thoại 0832.332.886   ngay với Dantek để được hỗ trợ nhanh chóng và nhận báo giá tốt nhất.
