Đồng hồ đo áp suất khí gas là gì?

Đồng hồ đo áp suất khí gas là gì?

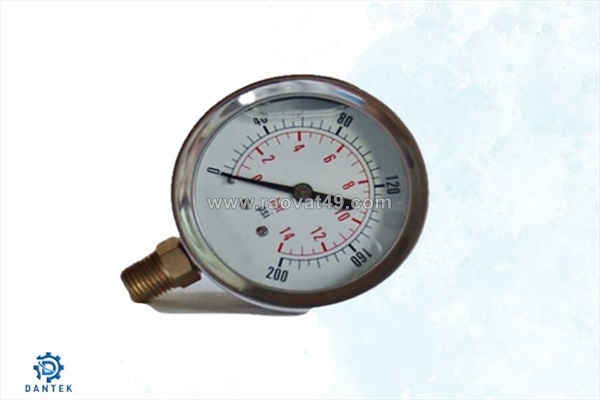

Đồng hồ đo áp suất khí gas là thiết bị dùng để đo và hiển thị áp suất của các loại khí trong đường ống, bồn chứa hoặc hệ thống dẫn khí. Thiết bị giúp người vận hành theo dõi áp suất theo thời gian thực, từ đó kiểm soát quá trình vận hành và phát hiện sớm các bất thường.

Phần lớn đồng hồ đo áp suất khí gas hiện nay hoạt động theo nguyên lý ống Bourdon, chuyển đổi áp suất của môi chất thành chuyển động cơ học để hiển thị giá trị trên mặt đồng hồ mà không cần sử dụng nguồn điện.

Trả lời nhanh

Đồng hồ đo áp suất khí gas là thiết bị đo áp suất của các loại khí như LPG, CNG, khí thiên nhiên hoặc khí y tế. Thiết bị hoạt động bằng cơ cấu ống Bourdon, hiển thị trực tiếp giá trị áp suất và không cần nguồn điện.

xem thêm Đồng hồ đo áp suất khí gas máy lạnh

Đồng hồ đo áp suất khí gas có chức năng gì?

Đồng hồ đo áp suất khí gas đảm nhiệm nhiều chức năng quan trọng trong hệ thống, bao gồm:

• Đo và hiển thị áp suất khí liên tục.
• Giám sát tình trạng vận hành của đường ống hoặc bình chứa.
• Phát hiện áp suất tăng hoặc giảm bất thường.
• Hỗ trợ kỹ thuật viên điều chỉnh hệ thống đúng thông số.
• Góp phần bảo vệ van, máy nén và các thiết bị liên quan.
• Đảm bảo hệ thống vận hành an toàn và ổn định.

Việc theo dõi áp suất thường xuyên giúp hạn chế sự cố và kéo dài tuổi thọ của toàn bộ hệ thống.

Đồng hồ đo áp suất khí gas được sử dụng cho những loại khí nào?

Tùy theo vật liệu chế tạo và dải đo, đồng hồ có thể sử dụng cho nhiều loại khí khác nhau như:

• Khí LPG.
• Khí CNG.
• Khí thiên nhiên (NG).
• Khí Nitơ (N₂).
• Khí Oxy (O₂).
• Khí CO₂.
• Khí Argon.
• Khí nén công nghiệp.
• Khí y tế.
• Các loại khí không ăn mòn khác.

Đối với các loại khí có tính ăn mòn hoặc yêu cầu an toàn cao, nên lựa chọn đồng hồ có vật liệu và cấp bảo vệ phù hợp.

Đồng hồ đo áp suất khí gas có cấu tạo như thế nào?

Đồng hồ đo áp suất khí gas được thiết kế với nhiều bộ phận phối hợp để đảm bảo khả năng đo chính xác và hoạt động ổn định trong thời gian dài.

Mặt đồng hồ hiển thị

Mặt đồng hồ hiển thị giá trị áp suất theo các đơn vị phổ biến như:

• bar
• MPa
• psi
• kg/cm²

Các vạch chia rõ ràng giúp người vận hành dễ dàng quan sát và đọc kết quả.

Kim chỉ thị

Kim chỉ thị được kết nối với cơ cấu truyền động bên trong.

Khi áp suất thay đổi, kim sẽ quay tương ứng trên thang đo để hiển thị giá trị áp suất hiện tại.

Kim được thiết kế nhẹ, cân bằng tốt và phản hồi nhanh với sự thay đổi áp suất.

Ống Bourdon

Ống Bourdon là bộ phận quan trọng nhất của đồng hồ.

Đây là một ống kim loại có dạng cong hoặc xoắn, được chế tạo từ vật liệu đàn hồi.

Khi áp suất khí đi vào:

• Ống Bourdon có xu hướng duỗi thẳng.
• Chuyển động cơ học được tạo ra.
• Lực được truyền đến hệ thống bánh răng.

Đây là nguyên lý được sử dụng phổ biến trong hầu hết các đồng hồ đo áp suất cơ hiện nay.

Bộ truyền động cơ khí

Bộ truyền động bao gồm:

• Thanh truyền.
• Bánh răng.
• Trục quay.

Nhiệm vụ của bộ truyền động là khuếch đại chuyển động nhỏ của ống Bourdon và truyền đến kim chỉ thị.

Nhờ đó, đồng hồ hiển thị áp suất chính xác trên mặt số.

Vỏ đồng hồ

Vỏ đồng hồ thường được chế tạo từ:

• Inox 304.
• Inox 316.
• Thép sơn tĩnh điện.

Vỏ có tác dụng bảo vệ các chi tiết bên trong khỏi:

• Bụi bẩn.
• Độ ẩm.
• Va đập cơ học.
• Tác động của môi trường.

Chân kết nối

Chân kết nối là bộ phận liên kết đồng hồ với đường ống hoặc thiết bị.

Các kiểu phổ biến gồm:

• Chân đứng (Bottom Connection).
• Chân sau (Back Connection).

Ren kết nối thường sử dụng các chuẩn như G1/4", G1/2" hoặc NPT tùy theo yêu cầu của hệ thống.

Kính bảo vệ

Kính bảo vệ giúp che chắn mặt đồng hồ khỏi bụi, nước và va đập nhẹ.

Một số model sử dụng kính cường lực hoặc polycarbonate nhằm tăng khả năng chịu lực và đảm bảo độ trong suốt trong quá trình sử dụng.

Nguyên lý hoạt động của đồng hồ đo áp suất khí gas

Đồng hồ đo áp suất khí gas hoạt động như thế nào?

Đồng hồ đo áp suất khí gas hoạt động theo nguyên lý biến đổi áp suất thành chuyển động cơ học.

Quy trình hoạt động gồm các bước:

Bước 1: Khí gas đi vào đồng hồ thông qua chân kết nối.

Bước 2: Áp suất tác động lên ống Bourdon.

Bước 3: Ống Bourdon biến dạng và tạo ra chuyển động cơ học.

Bước 4: Chuyển động được truyền qua hệ thống bánh răng.

Bước 5: Kim chỉ thị quay và hiển thị giá trị áp suất trên mặt đồng hồ.

Toàn bộ quá trình diễn ra liên tục, giúp người vận hành theo dõi áp suất theo thời gian thực.

Vì sao đồng hồ đo áp suất khí gas không cần nguồn điện?

Khác với cảm biến áp suất điện tử, đồng hồ đo áp suất khí gas hoạt động hoàn toàn bằng cơ cấu cơ học.

Điều này mang lại nhiều lợi ích như:

• Không cần cấp nguồn điện.
• Không sử dụng pin.
• Ít hỏng hóc do linh kiện điện tử.
• Dễ bảo trì và thay thế.
• Hoạt động ổn định trong nhiều điều kiện môi trường.

Đây là lý do đồng hồ áp suất cơ vẫn được sử dụng rộng rãi trong nhiều hệ thống công nghiệp.

Điều gì giúp đồng hồ đo áp suất khí gas hoạt động chính xác?

Độ chính xác của đồng hồ phụ thuộc vào nhiều yếu tố như:

• Chất lượng ống Bourdon.
• Độ chính xác của bộ truyền động.
• Chất lượng kim chỉ thị.
• Cấp chính xác của đồng hồ.
• Vật liệu chế tạo.
• Việc lựa chọn đúng dải đo phù hợp với áp suất thực tế.

Khi được lắp đặt đúng kỹ thuật và hiệu chuẩn định kỳ, đồng hồ đo áp suất khí gas có thể duy trì độ ổn định và độ chính xác trong thời gian dài, đáp ứng tốt yêu cầu giám sát áp suất trong các hệ thống sử dụng khí gas công nghiệp.
