Đồng hồ đo áp suất khí nén là gì? cấu tạo, nguyên lý hoạt động và cách chọn phù hợp

Hệ thống khí nén được ứng dụng rộng rãi trong nhiều ngành công nghiệp như sản xuất, cơ khí, thực phẩm, dược phẩm và tự động hóa. Để đảm bảo hệ thống vận hành ổn định, an toàn và đạt hiệu suất tối ưu, việc theo dõi áp suất khí nén là vô cùng quan trọng. Đây cũng chính là lý do đồng hồ đo áp suất khí nén trở thành thiết bị không thể thiếu.

Vậy đồng hồ đo áp suất khí nén là gì? Có những loại nào phổ biến và làm thế nào để lựa chọn sản phẩm phù hợp? Hãy cùng Dantek tìm hiểu chi tiết trong bài viết dưới đây.

Đồng hồ đo áp suất khí nén là gì?

Đồng hồ đo áp suất khí nén là thiết bị dùng để đo và hiển thị áp suất của khí nén bên trong hệ thống. Thông qua các thông số hiển thị trên mặt đồng hồ, người vận hành có thể kiểm soát áp suất làm việc, phát hiện bất thường và đưa ra biện pháp xử lý kịp thời.

Thiết bị này thường được lắp đặt tại:

• Máy nén khí
• Bình tích áp
• Bộ lọc khí nén
• Đường ống dẫn khí
• Các thiết bị sử dụng khí nén trong dây chuyền sản xuất

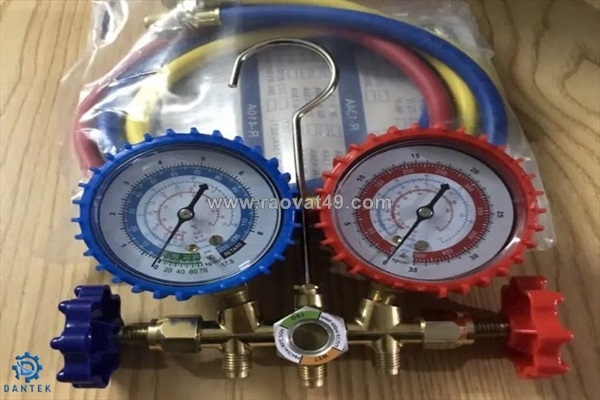

• xem thêm Đồng hồ đo áp suất khí gas máy lạnh

Đồng hồ đo áp suất khí nén hoạt động như thế nào?

Phần lớn đồng hồ áp suất khí nén hiện nay hoạt động dựa trên nguyên lý của ống Bourdon.

Khi áp suất khí nén đi vào bên trong đồng hồ, ống Bourdon sẽ giãn nở theo mức áp suất tác động. Chuyển động này được truyền qua hệ thống bánh răng cơ khí, làm kim đồng hồ quay và hiển thị giá trị áp suất tương ứng trên mặt số.

Ưu điểm của cơ chế này là:

• Độ bền cao
• Cấu tạo đơn giản
• Dễ bảo trì
• Chi phí hợp lý
• Hoạt động ổn định trong môi trường công nghiệp

Đồng hồ đo áp suất khí nén có cấu tạo gồm những bộ phận nào?

Một đồng hồ đo áp suất khí nén tiêu chuẩn thường bao gồm các bộ phận sau:

Vỏ đồng hồ

Có chức năng bảo vệ các chi tiết bên trong khỏi bụi bẩn, độ ẩm và va đập cơ học.

Chất liệu phổ biến:

• Thép mạ
• Inox 304
• Inox 316

Mặt kính bảo vệ

Giúp người dùng dễ dàng quan sát thông số áp suất.

Vật liệu thường dùng:

• Kính thường
• Polycarbonate
• Kính cường lực

Kim chỉ thị và mặt số

Hiển thị giá trị áp suất theo các đơn vị như:

• Bar
• Psi
• MPa
• kg/cm²

Ống Bourdon

Đây là bộ phận quan trọng nhất, trực tiếp tiếp nhận áp suất và chuyển đổi thành chuyển động cơ học.

Chân kết nối

Là vị trí kết nối đồng hồ với hệ thống khí nén.

Các kích thước ren phổ biến:

• 1/8 inch
• 1/4 inch
• 3/8 inch
• 1/2 inch

Có những loại đồng hồ đo áp suất khí nén nào phổ biến?

Đồng hồ áp suất khí nén chân đứng

Đây là loại có chân ren nằm phía dưới đồng hồ.

Ưu điểm:

• Dễ lắp đặt trên đường ống
• Giá thành hợp lý
• Được sử dụng phổ biến nhất

Đồng hồ áp suất khí nén chân sau

Chân kết nối nằm phía sau mặt đồng hồ.

Ưu điểm:

• Thích hợp lắp trên tủ điện
• Tăng tính thẩm mỹ
• Thuận tiện quan sát

Đồng hồ áp suất có dầu

Bên trong chứa dầu glycerin hoặc silicone.

Ưu điểm:

• Giảm rung kim
• Tăng độ chính xác
• Kéo dài tuổi thọ thiết bị

Phù hợp với hệ thống có rung động mạnh.

Đồng hồ áp suất không dầu

Không sử dụng dầu giảm chấn.

Ưu điểm:

• Chi phí thấp
• Bảo trì đơn giản

Phù hợp với môi trường làm việc ổn định.

Đồng hồ áp suất điện tử

Sử dụng cảm biến điện tử để đo áp suất.

Ưu điểm:

• Độ chính xác cao
• Hiển thị số rõ ràng
• Có thể xuất tín hiệu điều khiển

Đồng hồ đo áp suất khí nén được ứng dụng ở đâu?

Hệ thống máy nén khí

Đồng hồ giúp theo dõi áp suất đầu ra của máy nén khí, đảm bảo thiết bị hoạt động trong giới hạn an toàn.

Dây chuyền sản xuất tự động

Nhiều thiết bị khí nén yêu cầu áp suất ổn định để duy trì chất lượng sản phẩm.

Ngành thực phẩm và dược phẩm

Kiểm soát áp suất chính xác giúp đáp ứng các tiêu chuẩn vệ sinh và chất lượng nghiêm ngặt.

Ngành cơ khí chế tạo

Được sử dụng trên các thiết bị:

• Máy cắt
• Máy ép
• Hệ thống điều khiển khí nén

Hệ thống HVAC

Giúp giám sát áp suất trong hệ thống điều hòa và thông gió công nghiệp.

Làm thế nào để lựa chọn đồng hồ đo áp suất khí nén phù hợp?

Chọn dải đo phù hợp

Nên chọn đồng hồ có áp suất làm việc thực tế nằm trong khoảng 25% – 75% thang đo tối đa.

Ví dụ:

• Hệ thống hoạt động ở 6 bar nên chọn đồng hồ 10 bar hoặc 16 bar.
• Hệ thống hoạt động ở 8 bar nên chọn đồng hồ 16 bar.

Chọn kích thước mặt đồng hồ

Các kích thước phổ biến gồm:

• 40mm: Không gian nhỏ hẹp
• 50mm: Thiết bị mini
• 63mm: Ứng dụng phổ thông
• 100mm: Dễ quan sát từ xa
• 160mm: Nhà máy quy mô lớn

Chọn kiểu kết nối

• Chân đứng: Lắp trực tiếp trên đường ống.
• Chân sau: Lắp trên bảng điều khiển.

Chọn loại có dầu hoặc không dầu

Nên sử dụng đồng hồ có dầu nếu:

• Môi trường rung lắc mạnh
• Máy nén khí công suất lớn
• Yêu cầu độ ổn định cao

Quan tâm đến vật liệu chế tạo

Môi trường ăn mòn nên ưu tiên:

• Vỏ inox
• Chân ren inox
• Kính chống va đập

Câu hỏi thường gặp về đồng hồ đo áp suất khí nén

Đồng hồ đo áp suất khí nén dùng để làm gì?

Thiết bị giúp giám sát áp suất trong hệ thống khí nén nhằm đảm bảo an toàn và duy trì hiệu suất vận hành.

Đồng hồ áp suất khí nén có những dải đo nào?

Các dải đo phổ biến gồm:

• 0–4 bar
• 0–6 bar
• 0–10 bar
• 0–16 bar
• 0–25 bar
• 0–40 bar
• 0–60 bar

Đồng hồ có dầu và không dầu loại nào tốt hơn?

Không có loại nào tốt hơn tuyệt đối.

• Đồng hồ có dầu phù hợp môi trường rung động.
• Đồng hồ không dầu phù hợp môi trường ổn định và tiết kiệm chi phí.

Bao lâu nên kiểm định đồng hồ áp suất?

Nên kiểm tra và hiệu chuẩn định kỳ từ 6–12 tháng để đảm bảo độ chính xác.

Khi nào cần thay đồng hồ áp suất khí nén?

Bạn nên thay mới khi xuất hiện các dấu hiệu:

• Kim chỉ thị không về 0
• Mặt kính nứt vỡ
• Rò rỉ tại chân ren
• Sai số lớn
• Kim bị rung bất thường

Vì sao nên mua đồng hồ đo áp suất khí nén tại Dantek?

Dantek là đơn vị chuyên cung cấp thiết bị đo áp suất công nghiệp chính hãng với đa dạng mẫu mã và dải đo.

Khi lựa chọn Dantek, khách hàng sẽ nhận được:

• Sản phẩm chính hãng 100%
• Đầy đủ CO, CQ
• Nhiều thương hiệu uy tín
• Giá thành cạnh tranh
• Hỗ trợ kỹ thuật tận tình
• Giao hàng nhanh trên toàn quốc
• Chính sách bảo hành minh bạch

Kết luận

Đồng hồ đo áp suất khí nén đóng vai trò quan trọng trong việc kiểm soát áp suất, bảo vệ hệ thống và nâng cao hiệu quả vận hành của các thiết bị khí nén. Việc lựa chọn đúng loại đồng hồ phù hợp với nhu cầu sử dụng sẽ giúp doanh nghiệp tối ưu chi phí bảo trì và kéo dài tuổi thọ thiết bị.

Nếu bạn đang tìm kiếm đồng hồ đo áp suất khí nén chính hãng với chất lượng đảm bảo và giá thành hợp lý, hãy liên hệ điện thoại 0832.332.886   ngay với Dantek. Đội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi luôn sẵn sàng tư vấn miễn phí, hỗ trợ lựa chọn sản phẩm phù hợp và cung cấp báo giá nhanh chóng cho mọi nhu cầu của doanh nghiệp.
