Việc sử dụng đúng cách biến tần ATV320D11N4C giúp tối ưu hiệu suất động cơ và kéo dài tuổi thọ thiết bị. Hướng dẫn này cung cấp các bước vận hành và cài đặt chi tiết cho người dùng.

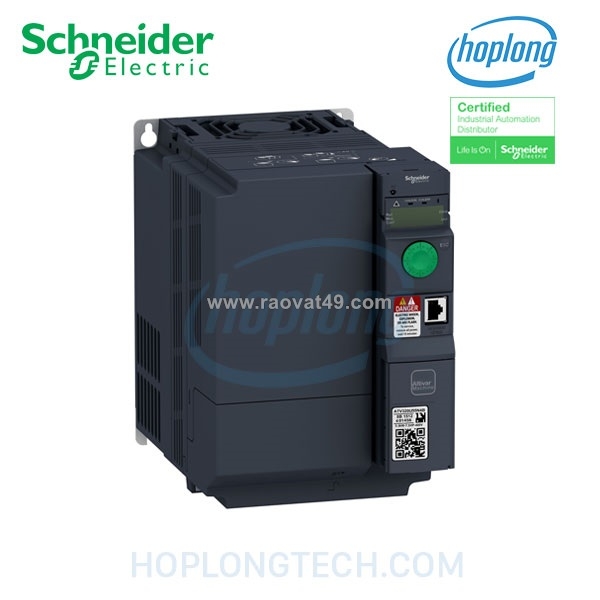

Giới thiệu biến tần ATV320D11N4C

ATV320D11N4C Schneider là biến tần hạ thế được thiết kế cho các ứng dụng công nghiệp nặng, có các đặc điểm nổi bật:

Công suất: 11 kW
Dòng định mức: 27.7 A
Điện áp đầu vào: 3 pha 380~500VAC, 50/60Hz
Ngõ vào/ra: 6 Digital, 3 Analog, 2 Relay, 1 Transistor
Truyền thông: Modbus RS-485 và CANopen
Tính năng đặc biệt: ATV Logic Functions, bộ lọc EMC tích hợp, giao diện màn hình LED 4 số

Với thiết kế nhỏ gọn 0x330x198 mm và khả năng chịu tải nặng, biến tần Schneider ATV320D11N4C phù hợp cho băng tải, cầu trục, máy đóng gói, máy công cụ và các hệ thống tự động hóa phức tạp.

Chuẩn bị trước khi sử dụng

Trước khi vận hành, người dùng cần thực hiện các bước chuẩn bị sau:

Kiểm tra nguồn điện: Đảm bảo điện áp 380–500VAC, 3 pha, tần số 50/60 Hz.
Kiểm tra kết nối: Dây nối động cơ, ngõ vào/ra, truyền thông Modbus hoặc CANopen.
Đảm bảo an toàn: Ngắt nguồn điện chính, sử dụng thiết bị bảo hộ, tránh tiếp xúc trực tiếp với phần dẫn điện.
Đọc tài liệu kỹ thuật: Nắm rõ thông số kỹ thuật, bảng lỗi và hướng dẫn vận hành từ Schneider.

Cài đặt cơ bản biến tần hạ thế Schneider ATV320D11N4C

1. Lắp đặt biến tần

Lắp biến tần vào tủ điện, có khe hở xung quanh để tản nhiệt.
Đảm bảo không đặt biến tần gần nguồn nhiệt lớn hoặc môi trường ẩm ướt.
Kết nối dây động cơ, dây nguồn và các ngõ vào/ra theo sơ đồ đấu nối của Schneider.

2. Kết nối ngõ vào/ra

Ngõ vào số (Digital): 6 kênh, dùng cho công tắc, nút nhấn hoặc tín hiệu từ PLC.
Ngõ vào analog: 3 kênh (0~10V, -10~10V, 4~20 mA) để điều khiển tốc độ động cơ.
Ngõ ra: 2 Relay và 1 Transistor, dùng cho cảnh báo, báo lỗi hoặc điều khiển thiết bị ngoài.

3. Kết nối truyền thông

Modbus RS-485: Kết nối với PLC hoặc HMI, truyền dữ liệu và giám sát từ xa.
CANopen: Dễ dàng tích hợp vào hệ thống tự động hóa lớn, hỗ trợ giám sát và lập trình logic.

Cấu hình và lập trình

1. Điều chỉnh tham số cơ bản

Sử dụng màn hình LED và núm xoay để cài đặt:

Tần số đầu ra
Dòng điện tối đa
Chế độ điều khiển V/F hoặc SVC
Thời gian tăng/giảm tốc

2. Lập trình logic nội bộ

Sử dụng ATV Logic Functions để lập trình các chức năng:

Boolean
Timer
Counter
Delay

Cho phép hệ thống tự động hóa mà không cần PLC phụ trợ.

3. Lưu cấu hình

Sau khi cài đặt xong, lưu tham số vào bộ nhớ biến tần hoặc Multi-Loader để dễ dàng sao chép cho nhiều thiết bị.

Vận hành biến tần

Khởi động biến tần: Bật nguồn, kiểm tra trạng thái hiển thị trên màn hình LED.
Điều chỉnh tốc độ: Dùng núm xoay hoặc ngõ vào analog để thay đổi tần số đầu ra.
Theo dõi trạng thái: Kiểm tra dòng điện, tần số, nhiệt độ động cơ và trạng thái lỗi.
Chế độ bảo vệ: Biến tần tự động ngắt khi xảy ra quá tải, quá áp, thấp áp, mất pha hoặc ngắn mạch.

Bảo trì và khắc phục sự cố

1. Bảo trì định kỳ

Vệ sinh bụi bẩn, đảm bảo thông gió tốt.
Kiểm tra đầu nối điện và tình trạng cáp.
Kiểm tra chức năng bộ lọc EMC.

2. Các lỗi thường gặp

Lỗi quá tải: Kiểm tra tải và dòng điện định mức.
Lỗi mất pha: Kiểm tra kết nối nguồn và động cơ.
Lỗi truyền thông: Kiểm tra cáp RS-485 hoặc CANopen, đảm bảo địa chỉ và baudrate đúng.

3. Cách khắc phục
