Hướng dẫn lắp đặt và bảo trì bẫy hơi đồng tiền trong hệ thống hơi

Lắp đặt đúng quyết định lớn đến tuổi thọ Steam Trap

Một bẫy hơi Steam Trap dù có thông số kỹ thuật phù hợp nhưng nếu lắp đặt sai vẫn có thể hoạt động không ổn định. Đặc biệt với bẫy hơi đồng tiền – Disc Steam Trap, hướng lắp, vị trí lắp và điều kiện đường ống đều cần được kiểm tra trước khi đưa vào vận hành.

Trong hệ thống hơi công nghiệp, Steam Trap thường phải làm việc trong môi trường nhiệt độ và áp suất cao. Vì vậy, quy trình lắp đặt cần được thực hiện cẩn thận nhằm hạn chế rò rỉ, rung động và các tác động bất lợi lên thiết bị.

Xác định đúng vị trí lắp

Bẫy hơi thường được bố trí tại những vị trí có khả năng tích tụ nước ngưng.

Đối với đường ống hơi, có thể xem xét tại:

• Điểm thấp của đường ống.
• Khu vực cuối tuyến hơi.
• Trước một số thiết bị sử dụng hơi.
• Các vị trí thay đổi cao độ.
• Những khu vực có khả năng hình thành túi nước ngưng.

Không nên lắp Steam Trap ở vị trí tùy ý chỉ vì thuận tiện thao tác.

Kiểm tra hướng dòng chảy

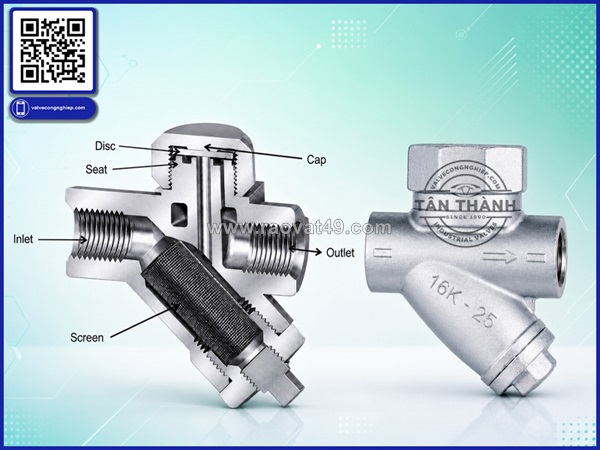

Trên thân Disc Steam Trap thường có ký hiệu thể hiện hướng dòng chảy.

Trước khi lắp đặt, cần xác định:

1. Hướng hơi/nước ngưng.
2. Hướng mũi tên trên thân.
3. Hướng của đường xả.
4. Vị trí đường hồi nước ngưng.

Lắp ngược hướng dòng có thể khiến thiết bị không hoạt động đúng thiết kế.

Làm sạch đường ống trước khi lắp

Đường ống mới hoặc đường ống sau bảo trì có thể chứa:

• Xỉ hàn.
• Mạt kim loại.
• Cặn bẩn.
• Gỉ sét.
• Tạp chất.

Nếu các vật chất này đi vào bẫy hơi, chúng có thể ảnh hưởng đến bề mặt làm việc của đĩa hoặc các vị trí liên quan đến quá trình đóng mở.

Do đó, làm sạch đường ống trước khi đưa Steam Trap vào vận hành là bước cần thiết.

Sử dụng bộ lọc khi cần thiết

Trong một số hệ thống, có thể cân nhắc lắp bộ lọc trước bẫy hơi để hạn chế tạp chất đi vào thiết bị.

Bộ lọc giúp bảo vệ các thiết bị phía sau và hỗ trợ duy trì hoạt động ổn định của hệ thống.

Tuy nhiên, việc lựa chọn và bố trí bộ lọc cần căn cứ vào thiết kế tổng thể của đường ống.

Không dùng lực quá mức khi lắp

Một lỗi thường gặp khi lắp van công nghiệp là sử dụng lực quá lớn lên thân hoặc đầu kết nối.

Đối với Steam Trap, cần sử dụng dụng cụ đúng kích thước và thực hiện thao tác theo hướng dẫn kỹ thuật của nhà sản xuất.

Không nên tác động lực lên những bộ phận không được thiết kế để chịu lực lắp đặt.

Kiểm tra rò rỉ sau khi lắp

Sau khi hoàn thành, cần kiểm tra:

• Mối nối.
• Ren hoặc mặt bích.
• Gioăng.
• Thân thiết bị.
• Đường xả.

Khi hệ thống bắt đầu tăng áp, cần kiểm tra lại tình trạng rò rỉ.

Bảo trì bẫy hơi đồng tiền

Thermodynamic Disc Steam Trap có cấu tạo tương đối gọn, nhưng vẫn cần kiểm tra định kỳ.

Các nội dung nên kiểm tra gồm:

Kiểm tra khả năng xả: xác định nước ngưng có được xả bình thường hay không.

Kiểm tra hiện tượng thất thoát hơi: hơi sống thoát liên tục có thể là dấu hiệu thiết bị hoặc điều kiện vận hành có vấn đề.

Kiểm tra tiếng ồn: tiếng xả có thể thay đổi theo chu kỳ, nhưng tiếng ồn bất thường cần được kiểm tra.

Kiểm tra rung động: rung động mạnh có thể liên quan đến điều kiện đường ống hoặc quá trình xả.

Kiểm tra thân van: quan sát tình trạng ăn mòn, nứt hoặc hư hỏng.

Khi nào cần vệ sinh hoặc thay thế?

Nếu Steam Trap xuất hiện tình trạng:

• Xả nước ngưng kém.
• Xả hơi liên tục.
• Không đóng.
• Không mở.
• Hoạt động không ổn định.
• Rò rỉ tại thân hoặc kết nối.

Cần kiểm tra nguyên nhân trước khi quyết định thay thế.

Không phải mọi hiện tượng bất thường đều bắt nguồn từ chính bẫy hơi. Đường ống, áp suất, van trước/sau bẫy hoặc điều kiện tải cũng có thể là nguyên nhân.

Bẫy hơi đồng tiền có cần bảo trì thường xuyên?

Tần suất bảo trì phụ thuộc vào:

• Môi trường làm việc.
• Chất lượng nước ngưng.
• Mức độ sử dụng.
• Áp suất.
• Nhiệt độ.
• Điều kiện đường ống.

Đối với hệ thống vận hành liên tục, nên xây dựng lịch kiểm tra định kỳ thay vì chờ đến khi thiết bị hỏng hoàn toàn.

Bẫy hơi và hệ thống van công nghiệp

Steam Trap thường không hoạt động độc lập. Nó là một phần trong tổng thể valve công nghiệp và hệ thống đường ống.

Một hệ thống hơi có thể bao gồm:

• Van khóa.
• Van điều khiển.
• Van một chiều.
• Van an toàn.
• Bộ lọc.
• Bẫy hơi.
• Thiết bị đo áp suất.
• Đường hồi nước ngưng.

Do đó, khi xảy ra vấn đề tại Steam Trap, cần kiểm tra tổng thể thay vì chỉ tập trung vào một thiết bị.

Tân Thành và giải pháp thiết bị đường ống

Công ty Tân Thành cung cấp các dòng van công nghiệp và thiết bị phục vụ hệ thống đường ống. Với các ứng dụng hơi, việc xác định đúng thông số làm việc là cơ sở quan trọng để lựa chọn thiết bị phù hợp.

Đối với bẫy hơi đồng tiền, Tân Thành có thể hỗ trợ người dùng tham khảo thông số kỹ thuật và lựa chọn model theo nhu cầu hệ thống.

Kết luận

Lắp đặt đúng, vận hành đúng và kiểm tra định kỳ là ba yếu tố quan trọng giúp Disc Steam Trap hoạt động ổn định.

Đặc biệt, người vận hành không nên đánh giá tình trạng của bẫy hơi chỉ bằng một dấu hiệu đơn lẻ. Cần kết hợp kiểm tra áp suất, nhiệt độ, lưu lượng, tiếng xả, tình trạng đường ống và khả năng thoát nước ngưng.
