Hướng dẫn lắp đặt van chữa cháy đúng kỹ thuật và những lỗi cần tránh

Trong hệ thống phòng cháy chữa cháy, chất lượng thiết bị chỉ là một phần của hiệu quả vận hành. Ngay cả một van chữa cháy có thông số phù hợp cũng có thể hoạt động không ổn định nếu quá trình lắp đặt sai hướng, lệch tâm đường ống, siết bulông không đúng hoặc không có đủ không gian thao tác.

Lắp đặt van PCCC vì vậy cần được thực hiện dựa trên bản vẽ thiết kế, thông số kỹ thuật của nhà sản xuất và điều kiện thực tế tại công trường. Việc thi công đúng ngay từ đầu không chỉ giúp hệ thống hoạt động ổn định mà còn giảm đáng kể thời gian kiểm tra, bảo trì sau này.

1. Kiểm tra van trước khi lắp đặt

Trước khi đưa van công nghiệp này vào đường ống, cần kiểm tra tình trạng bên ngoài của sản phẩm.

Người thi công nên kiểm tra thân van, bộ phận đóng mở, mặt kết nối, gioăng, bu lông và các chi tiết liên quan. Nếu phát hiện sản phẩm bị móp, nứt, biến dạng hoặc hư hỏng do vận chuyển, không nên đưa ngay vào lắp đặt.

Đồng thời, cần đối chiếu thông tin trên sản phẩm với hồ sơ kỹ thuật để bảo đảm đúng DN, cấp áp suất và kiểu kết nối.

2. Kiểm tra đường ống trước khi đưa van vào

Đường ống cần được làm sạch trước khi lắp van. Cặn kim loại, bụi, mạt hàn hoặc vật thể lạ bên trong đường ống có thể ảnh hưởng đến bộ phận làm kín và quá trình đóng mở.

Đây là bước thường bị bỏ qua khi thi công nhanh. Tuy nhiên, đối với hệ thống PCCC, việc vệ sinh đường ống có ý nghĩa quan trọng vì hệ thống phải duy trì khả năng cấp nước ổn định.

3. Lắp van đúng chiều dòng chảy

Không phải mọi loại van đều có yêu cầu giống nhau về chiều dòng chảy.

Đặc biệt với van một chiều, cần xác định chính xác hướng dòng chảy theo ký hiệu trên thân van. Nếu lắp ngược, thiết bị không thể thực hiện đúng chức năng.

Đối với các loại van khác, dù thiết kế có thể cho phép dòng chảy theo nhiều hướng, người thi công vẫn nên tuân thủ hướng lắp đặt được nhà sản xuất quy định.

4. Đảm bảo đường ống được căn chỉnh

Một lỗi khá phổ biến là cố kéo hoặc ép đường ống để đưa hai mặt bích về đúng vị trí với van.

Cách làm này có thể tạo ứng suất lên thân van và các mối nối. Về lâu dài, ứng suất không cần thiết có thể ảnh hưởng đến độ kín và độ ổn định của hệ thống.

Đường ống cần được căn chỉnh tương đối chính xác trước khi lắp van. Van không nên trở thành bộ phận dùng để “kéo” hai đoạn ống về đúng vị trí.

5. Không dùng lực quá lớn khi siết bulông

Đối với van kết nối mặt bích, bulông cần được siết theo trình tự phù hợp và phân bố lực tương đối đều.

Nếu một phía được siết quá mạnh trong khi phía còn lại chưa được cố định, mặt bích có thể bị lệch. Điều này ảnh hưởng đến gioăng và độ kín của hệ thống.

Sau khi đặt van vào đúng vị trí, cần đưa bulông vào và siết từng bước. Với công trình yêu cầu cao, nên sử dụng phương pháp kiểm soát lực siết theo hướng dẫn kỹ thuật.

6. Không để van chịu tải trọng của đường ống

Van không nên được sử dụng như một điểm đỡ đường ống nếu thiết kế không quy định như vậy.

Đường ống cần có hệ thống giá đỡ phù hợp. Khi đường ống quá nặng hoặc bị rung, tải trọng truyền lên van có thể gây ảnh hưởng đến kết nối.

Đây là vấn đề cần lưu ý đặc biệt với các tuyến ống kích thước lớn.

7. Bố trí đủ không gian thao tác

Sau khi lắp đặt, van phải có đủ khoảng trống để vận hành và bảo trì.

Một số công trình bố trí van ở vị trí quá sát tường, trần hoặc thiết bị khác khiến tay quay, hộp số hoặc bộ phận tín hiệu khó tiếp cận.

Đối với hệ thống PCCC, van có thể phải được thao tác khi kiểm tra định kỳ hoặc khi cần cô lập một khu vực. Vì vậy, khả năng tiếp cận là yếu tố cần được tính toán ngay từ khi thiết kế.

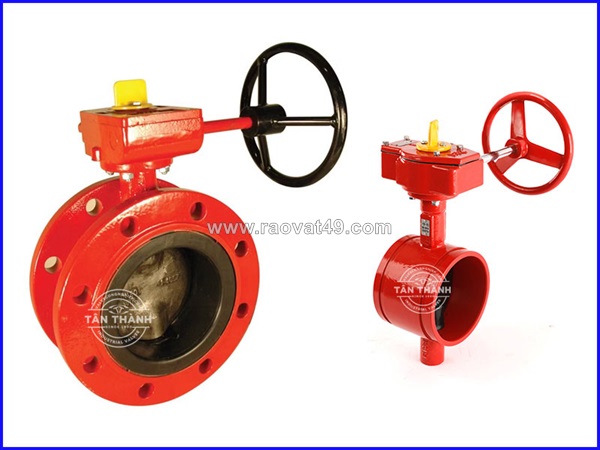

8. Lưu ý đối với van có bộ phận giám sát

Một số van PCCC được trang bị bộ phận giám sát trạng thái đóng mở. Khi lắp đặt, cần tránh làm ảnh hưởng đến dây dẫn, công tắc hoặc cơ cấu tín hiệu.

Dây tín hiệu nên được bố trí gọn, có biện pháp bảo vệ phù hợp và không gây cản trở cho thao tác van.

Sau khi hoàn thành lắp đặt, cần kiểm tra khả năng truyền tín hiệu về hệ thống giám sát theo thiết kế.

9. Không sơn hoặc che mất thông tin kỹ thuật

Trong quá trình hoàn thiện hệ thống, một số công trình có thể tiến hành sơn lại đường ống và thiết bị.

Tuy nhiên, cần tránh che khuất các thông tin quan trọng trên van như DN, model, hướng dòng chảy hoặc các ký hiệu kỹ thuật.

Thông tin này rất hữu ích khi bảo trì hoặc thay thế thiết bị sau nhiều năm sử dụng.

10. Kiểm tra hoạt động sau khi lắp

Sau khi hoàn thành, van cần được kiểm tra khả năng đóng mở.

Thao tác nên được thực hiện từ từ, tránh đóng mở đột ngột nếu điều kiện hệ thống không cho phép. Đồng thời cần kiểm tra các vị trí kết nối xem có dấu hiệu rò rỉ hay không.

Với hệ thống PCCC hoàn chỉnh, việc kiểm tra van cần được thực hiện kết hợp với quá trình kiểm tra đường ống, bơm và các thiết bị liên quan theo quy trình nghiệm thu của công trình.

11. Những lỗi thường gặp khi lắp van PCCC

Lắp sai kích thước

Van không đúng DN gây khó khăn khi kết nối và có thể phải sử dụng thêm phụ kiện chuyển tiếp không cần thiết.

Lắp sai chiều

Lỗi này đặc biệt nghiêm trọng đối với van một chiều.

Không vệ sinh đường ống

Cặn bẩn có thể làm ảnh hưởng đến bộ phận làm kín hoặc cơ cấu vận hành.

Không căn chỉnh đường ống

Việc dùng van để “ép” đường ống vào vị trí có thể tạo ứng suất không mong muốn.

Không có giá đỡ đường ống phù hợp

Tải trọng đường ống truyền lên van có thể ảnh hưởng đến độ bền của kết nối.

Thiếu không gian bảo trì

Van vẫn có thể lắp được nhưng không thể thao tác thuận tiện sau khi công trình hoàn thiện.

12. Tân Thành và giải pháp van cho hệ thống đường ống

Đối với các công trình sử dụng van phòng cháy chữa cháy, Công ty TNHH TM Thiết Bị Công Nghiệp Tân Thành cung cấp các dòng van công nghiệp phục vụ hệ thống đường ống theo nhiều kích thước và cấu hình.

Van công nghiệp Tân Thành được lựa chọn dựa trên các thông số kỹ thuật cụ thể như DN, cấp áp suất, vật liệu, kiểu kết nối và điều kiện sử dụng.

Việc lựa chọn đúng sản phẩm ngay từ đầu giúp quá trình thi công thuận lợi hơn, hạn chế việc phải điều chỉnh đường ống hoặc thay đổi phụ kiện tại công trường.

Kết luận

Lắp đặt van chữa cháy đúng kỹ thuật là một trong những yếu tố quan trọng giúp hệ thống PCCC duy trì khả năng vận hành ổn định. Những vấn đề tưởng như nhỏ như vệ sinh đường ống, căn chỉnh mặt bích, siết bulông hay bố trí không gian thao tác đều có thể ảnh hưởng đến quá trình sử dụng.

Vì vậy, quá trình thi công cần bám sát bản vẽ thiết kế và tài liệu kỹ thuật của từng loại van. Sau khi hoàn thành, cần kiểm tra khả năng đóng mở, độ kín và các chức năng giám sát nếu có.

Một hệ thống PCCC hiệu quả không chỉ phụ thuộc vào từng thiết bị riêng lẻ mà còn phụ thuộc vào sự phối hợp chính xác giữa van, đường ống, bơm và các thiết bị bảo vệ khác.
