Khi van báo động hoạt động nhưng tín hiệu không về tủ phân tích chuỗi sự cố từ nước đến tín hiệu

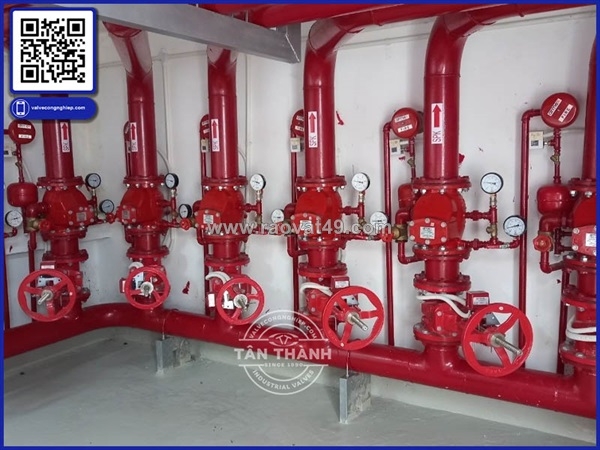

Một tình huống khá khó chịu trong hệ thống sprinkler là nước đã chảy, cụm van báo động có dấu hiệu hoạt động nhưng tủ báo cháy hoặc hệ thống giám sát lại không nhận được tín hiệu như mong muốn.

Nếu chỉ nhìn vào thân van, rất khó tìm được nguyên nhân.

Bởi quá trình cảnh báo thực tế là một chuỗi liên kết gồm phần thủy lực, thiết bị cảm nhận, thiết bị báo động và hệ thống điện. Chỉ cần một mắt xích không hoạt động, tín hiệu cuối cùng có thể bị gián đoạn.

Đối với các công trình sử dụng van công nghiệp trong hệ thống PCCC, troubleshooting theo chuỗi là cách tiếp cận hiệu quả hơn việc thay từng thiết bị một cách ngẫu nhiên.

1. Bắt đầu từ câu hỏi: nước có thực sự đi qua hệ thống báo động không?

Khi nhận được phản ánh “van hoạt động nhưng tủ không báo”, bước đầu tiên không nên là kiểm tra tủ.

Cần xác định:

Có dòng nước thực tế đi qua đường alarm hay không?

Nếu không có dòng nước đến thiết bị cảm nhận, lỗi có thể nằm ở:

• Van khóa.
• Alarm trim.
• Đường ống báo động.
• Bộ phận cơ khí trong van.
• Đường dẫn bị tắc.
• Cấu hình lắp đặt.

Một tài liệu hướng dẫn kiểm tra hệ thống sprinkler cũng nhấn mạnh việc kiểm tra alarm valve, trim và waterflow alarm như những thành phần liên quan trong cùng hệ thống.

2. Nếu có nước nhưng không có tiếng chuông thì sao?

Trong hệ thống có water motor gong, dòng nước phải tạo điều kiện để thiết bị cơ khí phát tín hiệu.

Nếu nước đi qua nhưng chuông không hoạt động, cần kiểm tra:

• Đường nước đến gong.
• Van liên quan.
• Tình trạng bộ phận quay.
• Cặn hoặc vật cản.
• Hư hỏng cơ khí.
• Cấu hình lắp đặt.

Các yêu cầu ITM được công bố cho water motor gong yêu cầu thiết bị được kiểm tra và thử nghiệm định kỳ.

Điều này cho thấy “van đã mở” chưa đồng nghĩa với “tín hiệu cảnh báo đã hoàn tất”.

3. Nếu chuông kêu nhưng tủ không nhận tín hiệu?

Đây là trường hợp cần chuyển từ phần thủy lực sang phần tín hiệu.

Có thể xem xét:

Waterflow → pressure switch/flow switch → dây tín hiệu → module → tủ báo cháy → hệ thống giám sát.

Nếu chuông cơ khí hoạt động nhưng tủ không nhận, khả năng cao cần kiểm tra phía thiết bị điện hoặc truyền tín hiệu.

Các điểm cần xem xét gồm:

• Pressure switch.
• Flow switch.
• Module giám sát.
• Dây tín hiệu.
• Đầu nối.
• Nguồn cấp.
• Cấu hình tủ.
• Trạng thái zone/input.

Không nên tiếp tục tháo van báo cháy nếu đã xác định dòng nước và alarm cơ khí hoạt động bình thường.

4. Không nên thử công tắc bằng tay rồi kết luận hệ thống đạt

Một lỗi trong quá trình troubleshooting là tác động trực tiếp vào công tắc rồi thấy tủ nhận tín hiệu.

Điều này chỉ chứng minh công tắc có thể thay đổi trạng thái.

Nó chưa chứng minh rằng:

Dòng nước → thiết bị cảm nhận → tín hiệu → tủ

hoạt động đầy đủ.

Các hướng dẫn kiểm tra waterflow alarm trên wet pipe system sử dụng inspector's test connection hoặc phương án được phép tương ứng nhằm mô phỏng điều kiện dòng nước phù hợp.

Vì vậy, bài kiểm tra thực tế nên được thực hiện theo đúng cấu hình và quy trình của hệ thống.

5. Pressure switch và flow switch không phải lúc nào cũng giống nhau

Hai loại thiết bị này có thể cùng liên quan đến waterflow alarm nhưng cách cảm nhận tín hiệu khác nhau.

Pressure switch phản ứng dựa trên sự thay đổi áp suất theo cấu hình.

Flow switch phản ứng với dòng chảy.

Do đó, khi xử lý sự cố, cần xác định chính xác hệ thống đang sử dụng thiết bị nào.

Việc gọi chung tất cả thành “công tắc báo cháy” có thể khiến quá trình troubleshooting sai hướng.

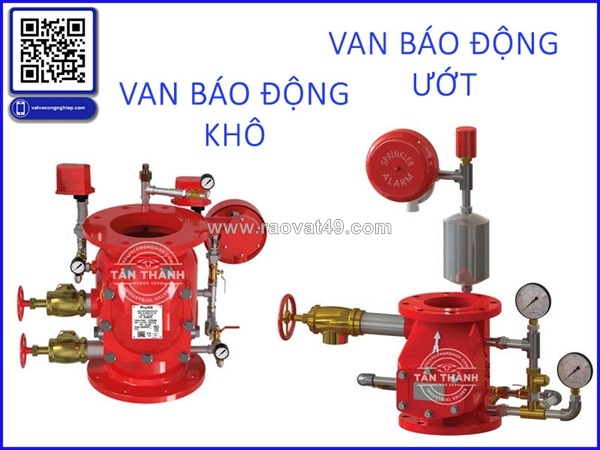

6. Alarm valve hoạt động nhưng alarm trim có vấn đề

Một van báo động có thể thực hiện chức năng thủy lực nhưng đường báo động lại không hoạt động.

Nguyên nhân có thể liên quan đến:

• Van khóa trên alarm line.
• Đường ống bị hạn chế.
• Retard chamber.
• Van test.
• Van drain.
• Bộ lọc.
• Mối nối.
• Thiết bị báo động.

Đây là lý do khi kiểm tra nên đánh giá cả assembly thay vì chỉ kiểm tra thân van.

7. Retard chamber có thể làm thay đổi thời điểm cảnh báo

Trong một số hệ thống, retard chamber tạo độ trễ cho tín hiệu báo động nhằm hạn chế ảnh hưởng của những biến động áp suất ngắn.

Nếu chamber hoặc đường xả hoạt động không đúng, thời gian phản ứng của alarm có thể thay đổi.

Do đó, khi hệ thống có biểu hiện:

• Báo chậm.
• Báo chập chờn.
• Báo rồi mất.
• Báo không ổn định.

thì retard chamber và alarm trim nên nằm trong danh sách kiểm tra.

8. Tủ báo cháy có thể không phải nguyên nhân đầu tiên

Khi tủ không nhận tín hiệu, nhiều người lập tức gọi đơn vị bảo trì tủ.

Nhưng nên kiểm tra từ ngoài vào trong.

Trình tự hợp lý:

1. Có nước chảy không?

↓

2. Alarm device có phản ứng không?

↓

3. Pressure/flow switch có đổi trạng thái không?

↓

4. Module có nhận tín hiệu không?

↓

5. Dây dẫn có liên tục không?

↓

6. Tủ có nhận input không?

Cách này giúp giảm việc thay nhầm thiết bị.

9. Kiểm tra tín hiệu phải có xác nhận hai chiều

Không chỉ cần xác nhận “tín hiệu đã lên tủ”.

Cần xác nhận:

Thiết bị thực tế → tủ nhận tín hiệu → người vận hành nhận biết → hệ thống giám sát nhận nếu có → reset → hệ thống trở về trạng thái bình thường.

Nếu tín hiệu lên tủ nhưng không truyền đến nơi giám sát, sự cố nằm ở tầng tiếp theo.

Do đó, kiểm tra toàn chuỗi đặc biệt quan trọng với công trình lớn.

10. Vì sao cần phân biệt alarm signal và supervisory signal?

Trong hệ thống PCCC, không phải mọi tín hiệu đều giống nhau.

Tín hiệu waterflow alarm và tín hiệu giám sát trạng thái van có mục đích khác nhau.

Ví dụ, việc một van điều khiển bị thay đổi vị trí có thể tạo supervisory signal, trong khi dòng nước do sprinkler hoạt động có thể tạo alarm signal.

Việc hiểu đúng loại tín hiệu giúp kỹ thuật viên xác định chính xác điểm cần kiểm tra.

11. Khi troubleshooting, đừng bỏ qua trạng thái van khóa

Một lỗi đơn giản nhưng có thể làm gián đoạn toàn bộ hệ thống là van khóa bị đóng.

Đây là lý do các chương trình inspection đối với alarm valve thường yêu cầu xác nhận van đang ở đúng vị trí và không bị thay đổi ngoài ý muốn.

Nếu công trình có nhiều khu vực, nên có nhận diện rõ ràng để tránh thao tác nhầm.

12. Tân Thành và lựa chọn valve công nghiệp cho hệ thống PCCC

Với valve công nghiệp, một sản phẩm phù hợp không chỉ cần đáp ứng kích thước đường ống.

Đối với van báo động, cần xem xét cả:

• Áp suất.
• Lưu lượng.
• Cấu hình hệ thống.
• Kiểu alarm trim.
• Thiết bị báo động.
• Phương thức truyền tín hiệu.
• Điều kiện lắp đặt.
• Khả năng bảo trì.
• Tài liệu kỹ thuật.

Tân Thành định hướng lựa chọn thiết bị dựa trên yêu cầu thực tế của từng hệ thống thay vì áp dụng một cấu hình duy nhất cho mọi công trình.

13. Có thể xây dựng sơ đồ troubleshooting cho van báo động

Một sơ đồ xử lý đơn giản có thể bắt đầu như sau:

Không có tín hiệu

→ Kiểm tra có dòng nước không.

Có dòng nước

→ Kiểm tra alarm device.

Alarm device hoạt động

→ Kiểm tra pressure/flow switch.

Switch hoạt động

→ Kiểm tra dây và module.

Module có tín hiệu

→ Kiểm tra tủ và hệ thống giám sát.

Không có tín hiệu tại switch

→ Quay lại kiểm tra alarm trim và đường nước.

Cách phân nhánh này giúp tránh tháo cả hệ thống khi sự cố chỉ nằm ở một điểm nhỏ.

Kết luận

Khi van báo động hoạt động nhưng tín hiệu không về tủ, không nên mặc định lỗi nằm ở van hoặc tủ báo cháy. Cần phân tích toàn bộ chuỗi từ dòng nước đến thiết bị cảm nhận, đường truyền tín hiệu và tủ.

Cách tiếp cận theo từng mắt xích giúp xác định đúng vị trí sự cố và hạn chế thay thế thiết bị không cần thiết.

Với các hệ thống sử dụng van công nghiệp, van báo cháy, valve công nghiệp và van valve công nghiệp, Tân Thành chú trọng lựa chọn thiết bị theo cấu hình và điều kiện vận hành thực tế, nhằm tạo nền tảng thuận lợi cho việc kiểm tra và bảo trì lâu dài.
