Trong hệ thống đường ống công nghiệp, khớp nối mềm là phụ kiện quan trọng giúp giảm rung động, bù giãn nở nhiệt và bảo vệ toàn bộ hệ thống khỏi hư hỏng. Thiết bị này được sử dụng rộng rãi trong hệ thống cấp thoát nước, HVAC, PCCC, hơi nóng, dầu khí, hóa chất và nhiều lĩnh vực công nghiệp khác.

Vậy khớp nối mềm là gì? Có những loại nào? Nên lựa chọn khớp nối mềm inox hay cao su? Hãy cùng Van Tân Thành tìm hiểu chi tiết trong bài viết dưới đây.

Khớp nối mềm là gì?

Khớp nối mềm là phụ kiện dùng để kết nối giữa hai đoạn đường ống hoặc giữa đường ống với thiết bị như máy bơm, van công nghiệp, bình áp lực...

Tên tiếng Anh:

• Flexible Joint
• Expansion Joint
• Rubber Expansion Joint (đối với loại cao su)
• Stainless Steel Expansion Joint (đối với loại inox)

Khớp nối mềm được thiết kế có khả năng đàn hồi giúp:

• Hấp thụ rung động
• Giảm tiếng ồn
• Bù giãn nở nhiệt
• Hạn chế lực tác động lên đường ống
• Bù sai lệch khi lắp đặt

Nhờ đó hệ thống vận hành ổn định hơn, tăng tuổi thọ cho máy bơm, van và đường ống.

Cấu tạo khớp nối mềm

Một khớp nối mềm thông thường gồm:

• Thân cao su hoặc ống ruột gà inox
• Lớp gia cường bằng sợi bố hoặc lưới inox
• Hai đầu kết nối ren hoặc mặt bích
• Gioăng làm kín

Tùy theo từng loại vật liệu mà khả năng chịu áp lực, nhiệt độ và hóa chất sẽ khác nhau.

Phân loại khớp nối mềm

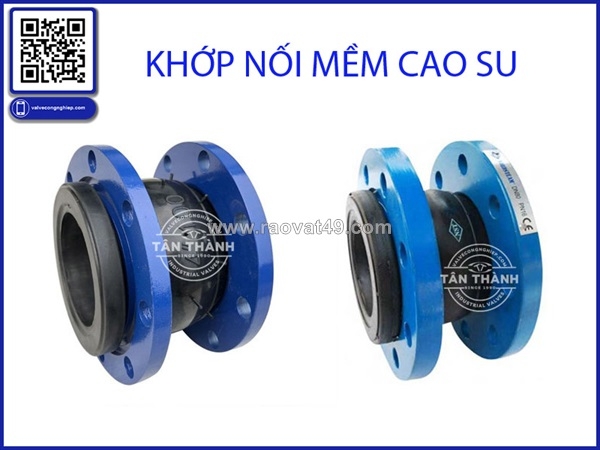

1. Khớp nối mềm cao su

Đây là loại được sử dụng phổ biến nhất.

Ưu điểm

• Giá thành rẻ
• Chống rung cực tốt
• Hấp thụ tiếng ồn hiệu quả
• Lắp đặt đơn giản

Ứng dụng

• Máy bơm nước
• Hệ thống HVAC
• Hệ thống cấp nước
• PCCC
• Điều hòa trung tâm

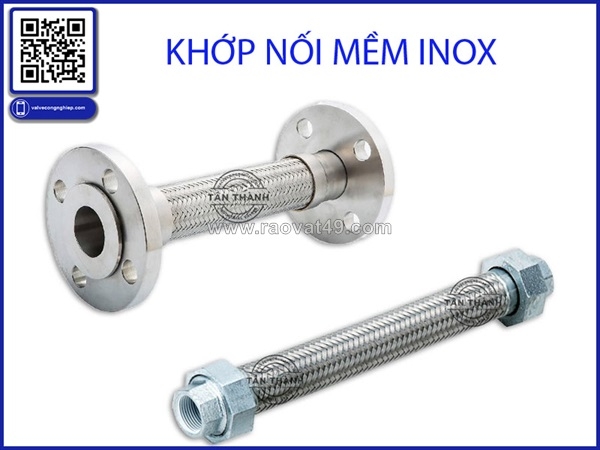

2. Khớp nối mềm inox

Được chế tạo từ inox 304 hoặc inox 316.

Ưu điểm

• Chịu nhiệt độ cao
• Chịu áp lực lớn
• Chống ăn mòn
• Tuổi thọ cao

Ứng dụng

• Hơi nóng
• Dầu nóng
• Khí nén
• Hóa chất
• Nhà máy nhiệt điện

3. Khớp nối mềm PTFE (Teflon)

Được dùng trong môi trường hóa chất mạnh.

Ưu điểm

• Kháng axit
• Chống kiềm
• Chống ăn mòn cực cao

Ứng dụng

• Nhà máy hóa chất
• Dược phẩm
• Thực phẩm

4. Khớp nối mềm vải

Được sử dụng trong:

• Hệ thống khí nóng
• Khí thải
• Lò hơi
• Ống gió

Phân loại theo kiểu kết nối

• Khớp nối mềm ren
• Khớp nối mềm mặt bích
• Khớp nối mềm hàn

Nguyên lý hoạt động

Khi hệ thống xuất hiện rung động hoặc giãn nở do thay đổi nhiệt độ, phần thân đàn hồi của khớp nối mềm sẽ co giãn theo chuyển động.

Nhờ đó:

• Không truyền rung sang đường ống
• Giảm ứng suất lên mối hàn
• Bảo vệ máy bơm
• Hạn chế nứt vỡ đường ống

Đây là lý do hầu hết các hệ thống công nghiệp hiện đại đều lắp khớp nối mềm tại đầu hút và đầu đẩy của bơm.

Ứng dụng của khớp nối mềm

Khớp nối mềm được sử dụng trong rất nhiều ngành công nghiệp:

• Hệ thống cấp nước
• Hệ thống xử lý nước thải
• Nhà máy thực phẩm
• Nhà máy bia
• Nhà máy hóa chất
• Nhà máy giấy
• Nhà máy xi măng
• Hệ thống HVAC
• Hệ thống PCCC
• Trạm bơm
• Nhà máy điện
• Dầu khí
• Khí nén
• Hơi nóng

Ưu điểm của khớp nối mềm

✔ Giảm rung động hiệu quả

✔ Giảm tiếng ồn

✔ Chống sốc áp

✔ Bù giãn nở nhiệt

✔ Tăng tuổi thọ thiết bị

✔ Bảo vệ máy bơm

✔ Giảm chi phí bảo trì

✔ Lắp đặt nhanh

✔ Nhiều kích thước từ DN15 đến DN1000

Nhược điểm

• Khớp nối cao su không chịu được nhiệt quá cao.
• Không phù hợp với áp suất vượt quá giới hạn thiết kế.
• Cần lựa chọn đúng vật liệu theo môi trường sử dụng.
• Khớp nối mềm cao su có tuổi thọ thấp hơn loại inox trong điều kiện làm việc khắc nghiệt.

So sánh khớp nối mềm cao su và khớp nối mềm inox

Tiêu chíKhớp nối mềm cao suKhớp nối mềm inoxGiá thànhThấpCaoChống rungRất tốtTốtChịu nhiệtThấpRất caoChịu hóa chấtTrung bìnhCaoChịu áp lựcTrung bìnhRất caoTuổi thọ5–10 năm10–20 nămỨng dụngNước, HVACHơi, dầu, hóa chất

Cách lựa chọn khớp nối mềm phù hợp

Để lựa chọn đúng sản phẩm, cần quan tâm:

• Đường kính DN
• Áp suất PN
• Nhiệt độ làm việc
• Môi chất sử dụng
• Kiểu kết nối
• Chiều dài khớp nối vòng đệm
• Vật liệu thân
• Tiêu chuẩn mặt bích (JIS, DIN, ANSI, BS)

Một số thương hiệu khớp nối mềm phổ biến

• Yoshitake
• TOZEN
• Samwoo
• Ayvaz
• Wonil
• ARI Armaturen

Hướng dẫn lắp đặt

• Không kéo căng khớp nối khi lắp.
• Lắp đúng chiều nếu nhà sản xuất quy định.
• Không sử dụng để bù sai lệch quá mức.
• Xiết bu lông đối xứng.
• Kiểm tra định kỳ hiện tượng nứt, rách hoặc rò rỉ.
• Không để khớp nối chịu xoắn trong quá trình vận hành.

FAQ – Câu hỏi thường gặp

Khớp nối mềm có tác dụng gì?

Khớp nối mềm giúp chống rung, giảm tiếng ồn, bù giãn nở nhiệt và bảo vệ đường ống cũng như thiết bị.

Khớp nối mềm dùng được cho hơi nóng không?

Có. Tuy nhiên nên sử dụng khớp nối mềm inox để đảm bảo khả năng chịu nhiệt và áp suất cao.

Bao lâu nên thay khớp nối mềm?

Thông thường từ 5–10 năm với loại cao su và 10–20 năm với loại inox, tùy điều kiện vận hành và môi trường sử dụng.

Nên dùng khớp nối mềm cao su hay inox?

• Hệ thống nước sạch, HVAC, PCCC: ưu tiên cao su.
• Hệ thống hơi nóng, dầu nóng, hóa chất: ưu tiên inox.

Khớp nối mềm có những kiểu kết nối nào?

Phổ biến gồm kết nối ren, mặt bích và hàn.

Mua khớp nối mềm chính hãng ở đâu uy tín?

Nếu bạn đang tìm đơn vị cung cấp khớp nối mềm chính hãng, giá cạnh tranh cùng đầy đủ chứng từ CO, CQ, Van Tân Thành là lựa chọn đáng tin cậy.

Van Tân Thành cam kết

• Cung cấp khớp nối mềm cao su, inox, PTFE chính hãng.
• Đầy đủ CO, CQ.
• Đa dạng kích thước từ DN15 đến DN1000.
• Hàng có sẵn số lượng lớn.
• Tư vấn kỹ thuật miễn phí.
• Giao hàng toàn quốc.
• Báo giá nhanh, chiết khấu hấp dẫn cho dự án và đại lý.

Với nhiều năm kinh nghiệm trong lĩnh vực van công nghiệp và phụ kiện đường ống, Van Tân Thành luôn mang đến giải pháp tối ưu cho các hệ thống cấp nước, hơi, khí nén, dầu và hóa chất.
