Kiểm tra, thử áp và hồ sơ kỹ thuật khi thay thế van tàu biển

Thay thế một van tàu biển không nên kết thúc ở việc lắp sản phẩm mới vào đúng vị trí của van cũ. Trong các dự án sửa chữa, bảo trì hoặc đóng mới, quá trình thay thế cần được kiểm soát từ bước xác định sản phẩm, kiểm tra ngoại quan, đối chiếu thông số đến thử nghiệm và cập nhật hồ sơ.

Điều này đặc biệt quan trọng vì thiết bị trên tàu liên quan đến nhiều lớp yêu cầu: thiết kế hệ thống, quy tắc phân cấp, yêu cầu của cờ tàu và các công ước/quy định hàng hải áp dụng. IMO nêu rõ tàu phải được khảo sát và xác minh để chứng minh sự phù hợp với các yêu cầu liên quan; HSSC cũng quy định phạm vi kiểm tra đối với nhiều hạng mục của hull, machinery và equipment.

1. Vì sao thay van không đơn giản như thay một thiết bị đường ống trên bờ?

Trên tàu, một van công nghiệp có thể nằm trong hệ thống liên quan đến:

• Nước biển.
• Ballast.
• Bilge.
• Fire fighting.
• Cooling.
• Fuel.
• Steam.
• Cargo.
• Drain.
• Các hệ thống phụ trợ khác.

Mỗi hệ thống có điều kiện làm việc và yêu cầu khác nhau.

Vì vậy, nếu chỉ lấy thông tin “DN50, mặt bích” để mua Marine Valve, nguy cơ chọn sai vẫn rất lớn.

2. Bước đầu tiên: xác định đúng valve tag

Valve tag giúp xác định chính xác van cần thay.

Trước khi tháo van cũ nên đối chiếu:

• Tag number.
• P&ID.
• Isometric drawing.
• Valve list.
• Piping specification.
• Vị trí thực tế.

Nếu các tài liệu không thống nhất, cần làm rõ trước khi đặt hàng.

3. Kiểm tra kích thước không chỉ gồm DN

DN là kích thước danh nghĩa nhưng chưa đủ.

Khi thay van tàu biển, cần xem xét:

• DN.
• Pressure rating.
• Face-to-face.
• Flange standard.
• Bolt circle.
• Number of bolt holes.
• Hole diameter.
• Connection type.
• Flow direction.
• Overall height.
• Handwheel orientation.

Đặc biệt, face-to-face không phù hợp có thể khiến van mới không thể lắp vào vị trí cũ nếu không thay đổi piping.

4. Kiểm tra vật liệu

Vật liệu phải được đối chiếu với piping specification.

Không nên mặc định rằng van cũ làm bằng vật liệu nào thì sản phẩm mới có thể dùng bất kỳ vật liệu tương đương nào.

Các bộ phận cần xem xét có thể gồm:

• Body.
• Bonnet.
• Disc.
• Stem.
• Seat.
• Gasket.
• Bolting.

Với môi trường nước biển, vấn đề vật liệu càng quan trọng do nguy cơ ăn mòn.

5. Kiểm tra chứng từ vật liệu và hồ sơ chất lượng

Tùy yêu cầu của dự án, hồ sơ có thể bao gồm:

• Datasheet.
• Catalogue.
• Material certificate.
• Test certificate.
• Pressure test report.
• Certificate of conformity.
• Documentation liên quan đến class/approval nếu được yêu cầu.

Không phải mọi dự án đều yêu cầu cùng một bộ hồ sơ. Vì vậy, cần xác định yêu cầu trước khi đặt hàng.

6. Thử áp có ý nghĩa gì?

Thử áp nhằm đánh giá khả năng chịu áp và/hoặc độ kín theo quy trình áp dụng.

Tùy loại van và specification, có thể có các dạng kiểm tra liên quan đến:

• Shell test.
• Seat test.
• Backseat test.
• Functional test.

Thông số thử phải dựa trên tiêu chuẩn, specification hoặc quy trình được áp dụng cho sản phẩm/hệ thống.

Không nên tự đặt một mức thử áp tùy ý chỉ vì muốn “thử càng cao càng tốt”.

7. Kiểm tra trước khi lắp

Trước khi đưa van vào hệ thống, có thể kiểm tra:

Ngoại quan: không nứt, móp, hư hỏng.

Kết nối: đúng kích thước.

Direction: đúng hướng dòng nếu van có yêu cầu.

Operation: tay van hoặc actuator hoạt động.

Tag: đúng mã.

Document: hồ sơ phù hợp.

Seal: không bị hư hỏng trong vận chuyển.

Bước này giúp phát hiện lỗi trước khi sản phẩm trở thành một phần của hệ thống.

8. Sau khi lắp cần kiểm tra lại

Sau khi lắp đặt, cần kiểm tra:

• Alignment.
• Bolt tightening.
• Gasket.
• Support.
• Orientation.
• Accessibility.
• Valve position.
• Leakage.

Một van đạt yêu cầu khi xuất xưởng vẫn có thể bị rò rỉ sau lắp đặt nếu mặt bích không căn chỉnh đúng hoặc gasket lắp sai.

Do đó, kiểm tra sau lắp đặt là bước không nên bỏ qua.

9. Đặc biệt chú ý các van liên quan đến hull

Các van liên quan đến thân tàu có mức độ quan trọng cao hơn nhiều van thông thường.

HSSC 2025 của IMO nêu rõ trong renewal survey đối với tàu hàng có nội dung kiểm tra sea valves và kết nối của chúng với hull.

Điều này cho thấy khi thay một van tại khu vực hull connection, cần xem xét kỹ hơn về:

• Vị trí.
• Vật liệu.
• Kết nối.
• Tình trạng ăn mòn.
• Khả năng đóng kín.
• Hồ sơ.
• Yêu cầu kiểm tra tương ứng.

10. Không nên bỏ qua việc cập nhật valve list

Sau khi thay van, hồ sơ của tàu cần được cập nhật nếu có thay đổi liên quan.

Valve list nên phản ánh:

• Tag.
• Manufacturer.
• Model.
• Size.
• Rating.
• Material.
• Location.
• Service.
• Date installed/replaced.
• Documentation.

Điều này giúp việc bảo trì sau này thuận tiện hơn.

11. Traceability giúp giảm nhầm lẫn

Trong các dự án có hàng trăm hoặc hàng nghìn valve công nghiệp, việc truy xuất nguồn gốc là rất quan trọng.

Một hệ thống quản lý tốt nên liên kết:

Valve tag → Purchase order → Datasheet → Certificate → Test report → Installation record.

Khi một van có vấn đề, kỹ thuật viên có thể truy ngược lại thông tin sản phẩm thay vì phải tìm kiếm thủ công.

12. Những lỗi thường gặp khi thay Marine Valve

Một số lỗi phổ biến có thể kể đến:

Sai pressure rating

Van có DN đúng nhưng cấp áp không phù hợp.

Sai face-to-face

Kích thước chiều dài van khác van cũ.

Sai flange

Van có cùng DN nhưng tiêu chuẩn mặt bích khác nhau.

Sai vật liệu

Sản phẩm không phù hợp với môi chất hoặc môi trường.

Không kiểm tra hướng dòng

Một số loại van có yêu cầu về hướng dòng.

Không kiểm tra không gian

Van lắp được nhưng không thể thao tác hoặc bảo trì.

Thiếu hồ sơ

Sản phẩm đã lắp nhưng thiếu chứng từ cần thiết cho hồ sơ dự án.

13. Checklist nghiệm thu van

Một checklist có thể được xây dựng như sau:

Hạng mụcKiểm traTagĐúngDNĐúngRatingĐúngMaterialĐúngConnectionĐúngFace-to-faceĐúngFlow directionĐúngOperationĐạtVisual inspectionĐạtPressure testTheo specificationLeakageĐạtDocumentationĐủInstallationĐạtValve listCập nhật

Checklist này có thể điều chỉnh theo yêu cầu cụ thể của dự án.

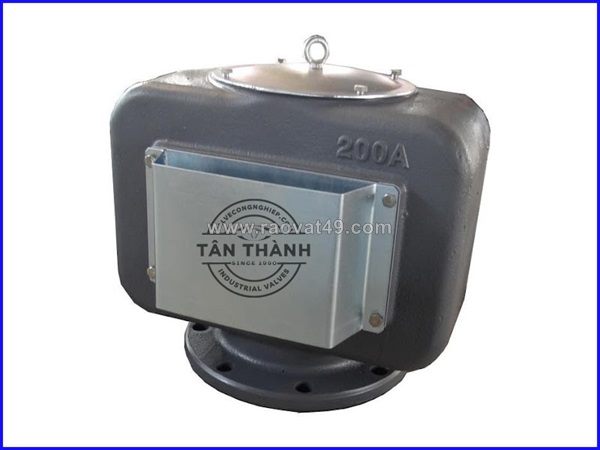

14. Tân Thành và quy trình lựa chọn van công nghiệp

Đối với khách hàng tìm kiếm van công nghiệp cho hệ thống hàng hải, Tân Thành khuyến nghị cung cấp đầy đủ thông tin kỹ thuật ngay từ đầu.

Thông tin càng đầy đủ, quá trình đối chiếu sản phẩm càng rõ ràng.

Đặc biệt với các yêu cầu về Marine Valve, khách hàng nên cung cấp:

• Tên hệ thống.
• DN.
• Áp suất.
• Nhiệt độ.
• Môi chất.
• Vật liệu.
• Kiểu kết nối.
• Tiêu chuẩn.
• Vị trí lắp đặt.
• Yêu cầu hồ sơ/chứng nhận.

Từ đó mới có cơ sở xác định cấu hình phù hợp.

Kết luận

Quy trình thay thế van tàu biển cần được nhìn như một chuỗi công việc từ xác định thiết bị, đối chiếu thông số, kiểm tra sản phẩm, thử nghiệm, lắp đặt đến hoàn thiện hồ sơ. Việc bỏ qua một bước có thể gây khó khăn cho nghiệm thu hoặc bảo trì về sau.

Đặc biệt, với các valve công nghiệp nằm trong hệ thống quan trọng hoặc khu vực liên quan đến hull, sea valve và các kết cấu kín nước, yêu cầu kiểm tra cần được xác định theo quy định và specification áp dụng.

công ty Tân Thành cung cấp van công nghiệp và hỗ trợ đối chiếu thông số kỹ thuật, giúp khách hàng có cơ sở rõ ràng hơn khi lựa chọn sản phẩm cho hệ thống đường ống.
