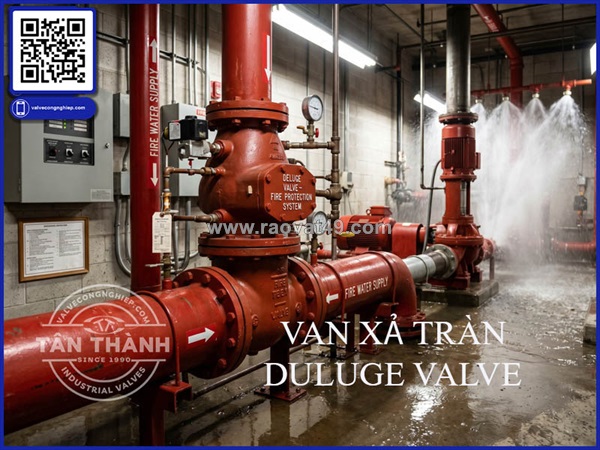

Kinh nghiệm lựa chọn, lắp đặt và bảo trì van xả tràn deluge valve

Trong một hệ thống PCCC tự động, van xả tràn Deluge Valve có vai trò kiểm soát nguồn nước trước khi nước được phân phối đến các đầu phun. Vì vậy, chỉ cần một vấn đề liên quan đến van, đường ống điều khiển hoặc cơ cấu kích hoạt cũng có thể ảnh hưởng đến khả năng vận hành của cả hệ thống.

Tuy nhiên, việc lựa chọn và sử dụng Deluge Valve không đơn giản là xác định kích thước đường ống rồi chọn van tương ứng. Cần xem xét nhiều yếu tố từ áp suất, lưu lượng, vật liệu, phương thức kích hoạt đến điều kiện lắp đặt và bảo trì. Công ty Tân Thành chia sẻ bài viết này dưới góc độ kiến thức kỹ thuật để giúp người đọc có thêm cơ sở khi tìm hiểu về van xả tràn trong hệ thống PCCC.

1. Xác định đúng loại hệ thống trước khi chọn van

Đây là bước đầu tiên và cũng là bước dễ bị bỏ qua.

Van xả tràn được sử dụng trong hệ thống Deluge, vì vậy cần xác định công trình thực sự yêu cầu cấu hình này hay không. Không phải tất cả hệ thống PCCC đều sử dụng Deluge Valve.

Nếu hệ thống được thiết kế theo dạng sprinkler ướt, sprinkler khô hoặc pre-action thì loại van và phương thức điều khiển có thể khác.

Do đó, cần bắt đầu từ hồ sơ thiết kế và yêu cầu bảo vệ của công trình thay vì bắt đầu bằng việc tìm một mẫu van có kích thước phù hợp.

2. Xem xét kích thước danh nghĩa

Kích thước van phải tương thích với đường ống và lưu lượng cần thiết của hệ thống. Các kích thước như DN50, DN65, DN80, DN100, DN150 hoặc lớn hơn chỉ mang tính tham khảo theo từng hệ thống.

Không nên cho rằng van có đường kính lớn hơn sẽ luôn mang lại hiệu quả tốt hơn. Nếu toàn bộ hệ thống không được thiết kế tương ứng, việc tăng kích thước van không giải quyết được vấn đề về áp suất hoặc lưu lượng.

Kích thước cuối cùng cần được xác định dựa trên tính toán thủy lực và cấu hình đường ống.

3. Kiểm tra áp suất làm việc

Áp suất là thông số quan trọng đối với mọi thiết bị kiểm soát nước PCCC.

Khi tìm hiểu Deluge Valve, cần xác định áp suất nguồn cấp và áp suất mà hệ thống yêu cầu tại các vị trí đầu phun. Thông số áp suất của van phải phù hợp với điều kiện làm việc thực tế.

Nếu áp suất nguồn không đáp ứng yêu cầu, hệ thống có thể không tạo được lưu lượng cần thiết dù van vẫn có khả năng mở bình thường.

4. Đánh giá yêu cầu lưu lượng

Một trong những đặc điểm của hệ thống Deluge là khả năng phân phối nước đến nhiều đầu phun. Vì vậy, lưu lượng cần thiết có thể lớn hơn so với một số cấu hình sprinkler thông thường.

Lưu lượng không chỉ phụ thuộc vào kích thước van mà còn liên quan đến số lượng đầu phun, diện tích bảo vệ, đường kính đường ống, tổn thất áp suất và đặc tính nguồn nước.

Đây là lý do việc lựa chọn van xả tràn cần gắn với tính toán thủy lực của toàn bộ hệ thống.

5. Chú ý phương thức kích hoạt

Một Deluge Valve cần được kích hoạt đúng cách để chuyển sang trạng thái mở.

Tùy cấu hình, hệ thống có thể sử dụng cơ chế điều khiển bằng nước, khí hoặc tín hiệu từ hệ thống điều khiển PCCC. Mỗi phương án có yêu cầu kỹ thuật khác nhau.

Nếu van và thiết bị kích hoạt không tương thích, hệ thống có thể phát sinh lỗi trong quá trình thử nghiệm hoặc vận hành.

Vì vậy, khi nghiên cứu van, cần xem xét cả sơ đồ điều khiển thay vì chỉ đọc thông số trên thân van.

6. Lựa chọn vật liệu phù hợp

Thân van và các bộ phận bên trong cần có vật liệu phù hợp với môi trường làm việc.

Trong hệ thống PCCC, nước có thể tiếp xúc lâu dài với các bộ phận kim loại. Nếu điều kiện môi trường có độ ẩm cao hoặc các yếu tố gây ăn mòn, việc lựa chọn vật liệu và phương án bảo vệ bề mặt cần được quan tâm.

Ngoài thân van, các phụ kiện như đường ống điều khiển, bu lông, gioăng và bộ phận kết nối cũng cần được xem xét đồng bộ.

7. Kiểm tra kiểu kết nối

Van xả tràn có thể được thiết kế với các kiểu kết nối khác nhau tùy từng sản phẩm và hệ thống.

Kiểu kết nối cần tương thích với đường ống và không nên xử lý bằng cách thay đổi tùy tiện tại công trường. Sai lệch kích thước hoặc phương án kết nối có thể làm tăng nguy cơ rò rỉ và gây khó khăn cho bảo trì.

Khi lắp đặt, cần đối chiếu bản vẽ, tài liệu kỹ thuật và hướng dẫn của nhà sản xuất.

8. Vị trí lắp đặt Deluge Valve

Vị trí của van cần được bố trí sao cho thuận tiện cho việc kiểm tra, vận hành và bảo trì.

Không nên đặt van ở nơi quá chật, khó tiếp cận hoặc có nguy cơ bị tác động bởi các yếu tố bên ngoài. Khu vực xung quanh van cũng cần có đủ không gian để thao tác với các bộ phận điều khiển và kiểm tra tình trạng thiết bị.

Đồng thời, cần đảm bảo đường ống được bố trí phù hợp, hạn chế các điểm gây cản trở hoặc tạo điều kiện tích tụ cặn.

9. Lắp đặt đúng hướng dòng chảy

Một lỗi kỹ thuật có thể gây ảnh hưởng đến hoạt động của van là lắp đặt không đúng hướng.

Trước khi lắp, cần kiểm tra ký hiệu trên thân van và tài liệu kỹ thuật để xác định hướng dòng chảy. Không nên dựa hoàn toàn vào hình dáng bên ngoài của van.

Việc lắp đặt đúng hướng giúp van hoạt động theo thiết kế và giảm nguy cơ phát sinh vấn đề trong quá trình vận hành.

10. Làm sạch đường ống trước khi đưa vào vận hành

Đường ống mới hoặc hệ thống vừa sửa chữa có thể chứa bụi bẩn, mạt kim loại, cặn hoặc vật thể lạ.

Nếu các tạp chất này đi vào van, chúng có thể ảnh hưởng đến cơ cấu đóng mở hoặc làm tắc một số đường điều khiển nhỏ.

Do đó, công tác vệ sinh và kiểm tra đường ống trước khi đưa hệ thống vào vận hành là một bước quan trọng.

11. Kiểm tra hệ thống điều khiển

Một Deluge Valve hoạt động cùng với nhiều thiết bị khác. Vì vậy, việc kiểm tra chỉ riêng thân van là chưa đủ.

Cần quan tâm đến đường ống điều khiển, thiết bị kích hoạt, tín hiệu từ hệ thống phát hiện cháy và các bộ phận liên quan theo đúng cấu hình thiết kế.

Nếu tín hiệu không đến được cơ cấu kích hoạt, van sẽ không chuyển trạng thái như mong muốn dù bản thân thân van không có hư hỏng.

12. Bảo trì van xả tràn

Bảo trì là yếu tố quan trọng để duy trì độ tin cậy của hệ thống.

Tùy yêu cầu của công trình và hướng dẫn kỹ thuật, việc kiểm tra có thể bao gồm tình trạng bên ngoài của van, đường ống điều khiển, các điểm kết nối, cơ cấu kích hoạt và khả năng vận hành.

Các dấu hiệu như rò rỉ, ăn mòn, biến dạng, cặn bẩn hoặc bất thường tại bộ phận điều khiển cần được kiểm tra và xử lý theo quy trình phù hợp.

13. Những dấu hiệu cần chú ý

Một số dấu hiệu bất thường có thể xuất hiện trong quá trình kiểm tra Deluge Valve.

Ví dụ, van không duy trì được trạng thái chờ, xuất hiện rò rỉ tại các điểm kết nối, áp suất không ổn định hoặc cơ cấu kích hoạt không phản ứng đúng với tín hiệu thử nghiệm.

Tuy nhiên, không nên tự ý tháo van hoặc điều chỉnh cơ cấu khi chưa xác định nguyên nhân. Với thiết bị thuộc hệ thống PCCC, mọi thao tác kỹ thuật cần tuân thủ quy trình và tài liệu hướng dẫn.

14. Không nên chỉ dựa vào giá thành khi đánh giá thiết bị

Khi đánh giá một loại van PCCC, thông số kỹ thuật và khả năng tương thích với hệ thống quan trọng hơn việc chỉ nhìn vào chi phí.

Một thiết bị phù hợp phải đáp ứng yêu cầu về áp suất, lưu lượng, vật liệu, kết nối và phương thức kích hoạt. Đồng thời, tài liệu kỹ thuật và tiêu chuẩn áp dụng cũng cần được xem xét.

Điều này đặc biệt quan trọng với hệ thống Deluge vì lưu lượng và phạm vi phun thường liên quan trực tiếp đến khả năng bảo vệ khu vực.

15. Vai trò của hồ sơ kỹ thuật

Catalogue, bản vẽ, hướng dẫn lắp đặt và tài liệu kiểm tra là những nguồn thông tin cần thiết khi làm việc với Deluge Valve.

Hồ sơ giúp xác định chính xác thông số thiết bị, hướng dòng chảy, phương thức điều khiển và các yêu cầu liên quan.

Việc lưu trữ hồ sơ cũng giúp quá trình bảo trì, kiểm tra hoặc thay thế thiết bị sau này thuận lợi hơn.

Kết luận

Van xả tràn Deluge Valve là một thiết bị quan trọng trong hệ thống PCCC cần cấp nước nhanh và đồng loạt. Để hệ thống hoạt động ổn định, việc lựa chọn van phải được thực hiện dựa trên tổng thể các yếu tố như cấu hình hệ thống, áp suất, lưu lượng, kích thước, vật liệu, phương thức kích hoạt và điều kiện lắp đặt.

Bên cạnh lựa chọn đúng, công tác lắp đặt, kiểm tra và bảo trì cũng có vai trò không kém. Một Deluge Valve chỉ phát huy đúng chức năng khi được phối hợp đồng bộ với nguồn nước, đường ống, đầu phun và hệ thống điều khiển.

Qua nội dung trên, Công ty Tân Thành chia sẻ kiến thức về van xả tràn với mục tiêu giúp người đọc hiểu rõ hơn về thiết bị và có cách tiếp cận đúng khi nghiên cứu hệ thống PCCC. Việc thiết kế, lắp đặt và kiểm định thực tế cần được thực hiện theo hồ sơ kỹ thuật, tiêu chuẩn và quy định phù hợp với từng công trình.
