Trong ngành cơ điện, cấp thoát nước, hơi nóng, khí nén hay hệ thống PCCC, việc hiểu rõ ký hiệu các loại van công nghiệp là yếu tố cực kỳ quan trọng. Những ký hiệu này không chỉ xuất hiện trên bản vẽ kỹ thuật mà còn được in trực tiếp trên thân van, catalog hoặc sơ đồ đường ống. Nếu đọc sai ký hiệu, việc lựa chọn và lắp đặt van có thể dẫn đến sai áp suất, sai vật liệu hoặc sai chức năng vận hành.

Hiện nay, rất nhiều kỹ sư, thợ thi công và người mới trong ngành vẫn còn nhầm lẫn giữa ký hiệu van bi, van cổng, van bướm, van 1 chiều hay van cầu. Chính vì vậy, bài viết dưới đây từ công ty Tân Thành sẽ giúp bạn hiểu rõ ý nghĩa, cách phân biệt và ứng dụng thực tế của từng ký hiệu van công nghiệp phổ biến hiện nay.

Ký hiệu van công nghiệp là gì?

Ký hiệu van công nghiệp là các biểu tượng hoặc thông số được quy ước để thể hiện loại van, chức năng hoạt động, kiểu kết nối, áp lực làm việc và vật liệu chế tạo của van trong hệ thống đường ống.

Các ký hiệu này thường xuất hiện trong:

• Bản vẽ P&ID
• Bản vẽ M&E
• Hệ thống HVAC
• Đường ống hơi nóng
• Nhà máy thực phẩm
• Hệ thống xử lý nước
• Hệ thống khí nén
• Nhà máy hóa chất

Việc hiểu đúng ký hiệu giúp kỹ sư và đơn vị thi công:

• Chọn đúng loại van phù hợp
• Thi công chính xác
• Dễ bảo trì bảo dưỡng
• Giảm rủi ro vận hành
• Tiết kiệm chi phí thay thế

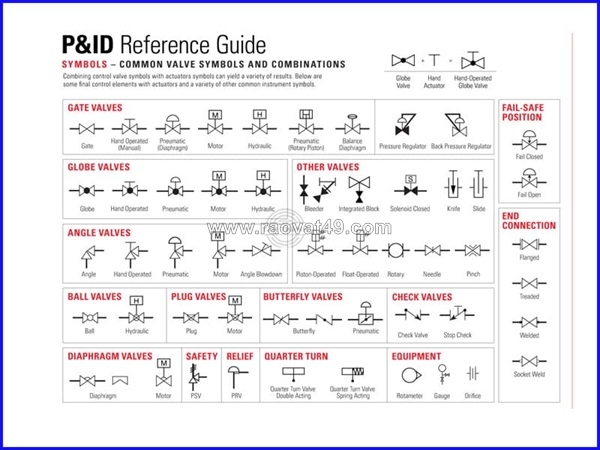

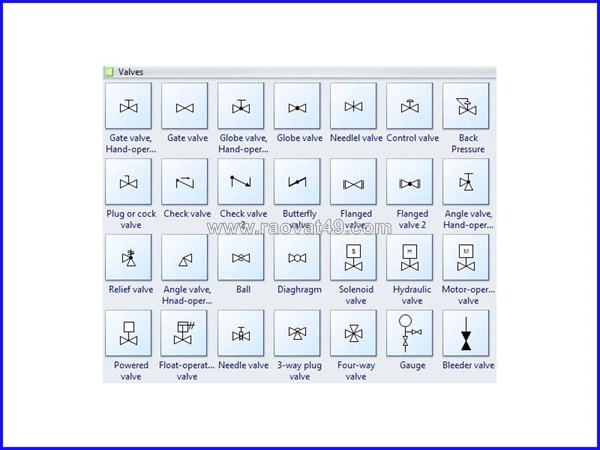

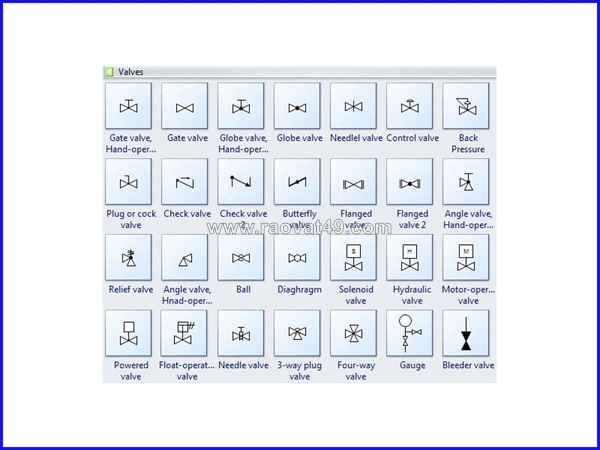

Các ký hiệu van công nghiệp phổ biến hiện nay

Ký hiệu van bi – Ball Valve

Van bi thường được ký hiệu bằng hình tròn có lỗ xuyên tâm hoặc biểu tượng đóng mở nhanh trên bản vẽ kỹ thuật.

Đặc điểm nhận biết:

• Tên tiếng Anh: Ball Valve
• Đóng mở bằng viên bi xoay
• Tay gạt hoạt động 1/4 vòng
• Lưu lượng đi qua lớn
• Độ kín cao

Ứng dụng:

• Hệ thống nước
• Hệ thống khí nén
• Hơi nóng áp suất thấp
• Dầu nóng
• Hóa chất

Tại công ty Tân Thành, van bi được phân phối với nhiều chất liệu như đồng, gang, inox 304, inox 316 và nhựa PVC phục vụ đa dạng nhu cầu công nghiệp.

Ký hiệu van cổng – Gate Valve

Van cổng có ký hiệu dạng hai tam giác đối đầu hoặc dạng cửa chặn dòng chảy.

Đặc điểm:

• Tên tiếng Anh: Gate Valve
• Dòng chảy đi thẳng
• Tổn thất áp thấp
• Chuyên dùng đóng hoặc mở hoàn toàn

Phân loại phổ biến:

• Van cổng ty nổi OS&Y
• Van cổng ty chìm
• Van cổng gang
• Van cổng inox
• Van cổng đồng

Ứng dụng:

• Hệ thống cấp nước
• Nhà máy công nghiệp
• Hệ thống PCCC
• Đường ống kích thước lớn

Ký hiệu van bướm – Butterfly Valve

Van bướm được ký hiệu bằng hình tròn có đường chéo ở giữa tượng trưng cho đĩa van.

Đặc điểm:

• Tên tiếng Anh: Butterfly Valve
• Thiết kế gọn nhẹ
• Đóng mở nhanh
• Phù hợp đường kính lớn

Ứng dụng:

• HVAC
• Chiller
• Nước sạch
• PCCC
• Hệ thống công nghiệp

Van bướm tại công ty Tân Thành có nhiều tùy chọn như tay gạt, tay quay, điều khiển điện và điều khiển khí nén.

Ký hiệu van 1 chiều – Check Valve

Van 1 chiều thường có ký hiệu mũi tên thể hiện hướng dòng chảy chỉ đi theo một chiều.

Đặc điểm:

• Tên tiếng Anh: Check Valve
• Ngăn dòng chảy ngược
• Hoạt động tự động
• Bảo vệ máy bơm và thiết bị

Các dòng phổ biến:

• Van lá lật 1 chiều
• Van 1 chiều lò xo
• Van 1 chiều cánh bướm
• Van 1 chiều đồng
• Van 1 chiều inox

Ứng dụng:

• Hệ thống bơm
• Trạm cấp nước
• Hơi nóng
• Khí nén
• Hóa chất

Ký hiệu van cầu – Globe Valve

Van cầu thường có ký hiệu dạng chữ S hoặc dạng điều tiết lưu lượng.

Đặc điểm:

• Tên tiếng Anh: Globe Valve
• Điều tiết lưu lượng tốt
• Chịu nhiệt cao
• Chuyên dùng cho hơi nóng

Ứng dụng:

• Hệ thống boiler
• Đường hơi công nghiệp
• Dầu tải nhiệt
• Nhà máy nhiệt

Ký hiệu van an toàn – Safety Valve

Van an toàn có ký hiệu đặc trưng thể hiện chức năng xả áp tự động khi áp suất vượt ngưỡng cho phép.

Đặc điểm:

• Tự động xả áp
• Bảo vệ thiết bị
• Chống nổ đường ống
• Độ chính xác cao

Ứng dụng:

• Nồi hơi
• Bình áp lực
• Hệ thống hơi
• Hệ thống khí nén

Công ty Tân Thành hiện cung cấp nhiều dòng van an toàn từ Đức, Hàn Quốc, Nhật Bản đáp ứng tiêu chuẩn công nghiệp khắt khe.

Ý nghĩa các thông số trên thân van công nghiệp

Ngoài ký hiệu hình học, trên thân van còn có các thông số kỹ thuật quan trọng như:

PN

Ký hiệu áp suất làm việc của van.

Ví dụ:

• PN10
• PN16
• PN25

DN

Ký hiệu kích thước danh nghĩa của van.

Ví dụ:

• DN50
• DN100
• DN200

WOG

Áp lực làm việc với nước, dầu và khí.

JIS / ANSI / DIN

Tiêu chuẩn kết nối mặt bích quốc tế.

Vì sao cần hiểu đúng ký hiệu van công nghiệp?

Trong thực tế, nhiều trường hợp lắp sai van dẫn đến:

• Rò rỉ hệ thống
• Giảm áp suất
• Hư hỏng máy bơm
• Chập cháy thiết bị
• Tăng chi phí bảo trì

Việc đọc đúng ký hiệu giúp:

• Chọn đúng model
• Đúng môi chất sử dụng
• Đúng nhiệt độ làm việc
• Đúng tiêu chuẩn kết nối
• Đúng áp lực vận hành

Đây là kiến thức nền tảng cực kỳ quan trọng đối với:

• Kỹ sư M&E
• Nhà thầu cơ điện
• Nhân viên bảo trì
• Chủ đầu tư nhà máy
• Sinh viên ngành kỹ thuật

Mua van công nghiệp chính hãng ở đâu?

Nếu bạn đang tìm kiếm đơn vị cung cấp van công nghiệp chính hãng, đầy đủ CO CQ, đa dạng chủng loại và hỗ trợ kỹ thuật chuyên sâu thì công ty Tân Thành là địa chỉ được nhiều khách hàng tin tưởng.

Tân Thành hiện cung cấp:

• Van bi
• Van cổng
• Van bướm Butterfly Valve
• Van 1 chiều
• Van cầu hơi
• Van an toàn Safety Valve
• Van điện từ
• Y lọc Y Strainer
• Bẫy hơi
• Kính quan sát dòng chảy
• Phụ kiện đường ống công nghiệp

Sản phẩm phù hợp cho:

• Nhà máy thực phẩm
• Hệ thống HVAC
• Hệ thống hơi nóng
• Nhà máy hóa chất
• Xử lý nước
• PCCC
• Khí nén công nghiệp

Kết luận

Hiểu rõ ký hiệu các loại van công nghiệp không chỉ giúp đọc bản vẽ chính xác mà còn hỗ trợ lựa chọn thiết bị phù hợp cho từng hệ thống vận hành. Mỗi loại van đều có ký hiệu, cấu tạo và chức năng riêng biệt, vì vậy việc nắm vững kiến thức này sẽ giúp giảm sai sót kỹ thuật và nâng cao hiệu quả vận hành toàn hệ thống.

Nếu cần tư vấn lựa chọn van công nghiệp phù hợp theo môi chất, áp lực và nhiệt độ thực tế, bạn có thể tham khảo thêm các dòng sản phẩm chất lượng tại công ty Tân Thành.
