Lắp đồng hồ đo áp yoshitake: kiểm tra ren, hướng lắp và vận hành sau khi lắp

Đồng hồ đo áp Yoshitake được sử dụng để theo dõi áp suất trong các hệ thống đường ống và thiết bị công nghiệp. Tuy nhiên, việc lựa chọn đúng model mới chỉ là một phần của quá trình. Một thiết bị đo áp suất dù có thông số phù hợp nhưng được lắp sai vị trí, kết nối không tương thích hoặc đặt trong môi trường rung động mạnh vẫn có thể gặp vấn đề trong quá trình sử dụng.

Vì vậy, trước khi đưa đồng hồ đo áp suất Yoshitake vào hệ thống, cần kiểm tra đồng bộ từ model, dải đo, chuẩn ren, môi trường làm việc đến vị trí lắp đặt.

Bài viết này tập trung vào những điểm cần kiểm tra khi lắp đồng hồ Yoshitake và cách tổ chức cụm đo sao cho thuận tiện hơn trong vận hành.

Đồng hồ đo áp Yoshitake có gì cần kiểm tra trước khi lắp?

Tên thương hiệu không đủ để xác định một đồng hồ có phù hợp với hệ thống hay không.

Trước khi lắp, cần xác định:

• Model.
• Dải đo.
• Đơn vị.
• Kích thước kết nối.
• Chuẩn ren.
• Vật liệu.
• Môi trường đo.
• Nhiệt độ.
• Áp suất.
• Vị trí dự kiến lắp.

Trong danh mục thiết bị đo áp suất của Tân Thành, Yoshitake PG-2 được giới thiệu là đồng hồ áp suất Yoshitake, xuất xứ Nhật Bản, kết nối ren và vật liệu inox.

Khi sử dụng một model cụ thể, vẫn cần đối chiếu catalogue và thông số kỹ thuật của chính model đó.

Kiểm tra dải đo trước khi lắp

Đây là một trong những bước quan trọng nhất.

Giả sử hệ thống thường vận hành ở một mức áp suất nhất định, đồng hồ phải có dải đo phù hợp với điều kiện đó.

Nếu chọn thang đo quá thấp, đồng hồ có thể thường xuyên hoạt động gần giới hạn.

Nếu chọn thang đo quá cao, việc quan sát những thay đổi nhỏ của áp suất có thể kém thuận tiện.

Do đó, cần dựa trên điều kiện vận hành thực tế thay vì chỉ chọn theo kích thước mặt đồng hồ.

Kiểm tra đơn vị trên đồng hồ

Đồng hồ có thể được thiết kế với các đơn vị khác nhau tùy model.

Một số đơn vị thường gặp:

• bar.
• MPa.
• psi.
• kPa.
• kgf/cm².

Khi lắp đặt, người vận hành cần hiểu rõ đơn vị đang sử dụng để tránh đọc sai giá trị.

Đặc biệt trong các hệ thống có tài liệu thiết kế sử dụng một đơn vị nhưng đồng hồ hiển thị đơn vị khác, cần thống nhất cách đọc trước khi đưa thiết bị vào vận hành.

Kiểm tra chuẩn ren của đồng hồ Yoshitake

Một trong những vấn đề dễ bị bỏ qua là chuẩn ren.

Không nên chỉ kiểm tra:

“Ren bao nhiêu?”

mà cần xác định:

“Ren kích thước bao nhiêu và thuộc tiêu chuẩn nào?”

Có thể gặp các chuẩn ren khác nhau trong hệ thống đường ống.

Nếu ren của đồng hồ và đầu kết nối không tương thích, không nên cố siết để tạo mối nối.

Thay vào đó, cần sử dụng đầu chuyển phù hợp hoặc thay đổi cấu hình kết nối theo thiết kế.

Xác định vị trí lắp đồng hồ Yoshitake

Vị trí lắp cần được xác định dựa trên mục tiêu đo.

Nếu muốn theo dõi áp suất đầu ra của bơm, điểm đo nên phản ánh áp suất ở phía đẩy.

Nếu muốn kiểm tra áp suất sau van giảm áp, đồng hồ cần được bố trí tại phía sau van.

Nếu muốn theo dõi chênh áp của bộ lọc, cần có điểm đo trước và sau bộ lọc.

Điều này cho thấy vị trí của đồng hồ có ý nghĩa không kém bản thân thiết bị.

Có cần lắp van trước đồng hồ Yoshitake?

Trong nhiều hệ thống, một van công nghiệp hoặc van khóa được bố trí trước đồng hồ để hỗ trợ cô lập thiết bị.

Sơ đồ đơn giản:

Đường ống → van khóa → đồng hồ đo áp Yoshitake

Khi cần bảo trì, người vận hành có thể đóng van theo đúng quy trình rồi tiến hành thao tác trên đồng hồ.

Cách bố trí này cũng giúp hạn chế việc phải tháo trực tiếp thiết bị khỏi đường ống đang chịu áp.

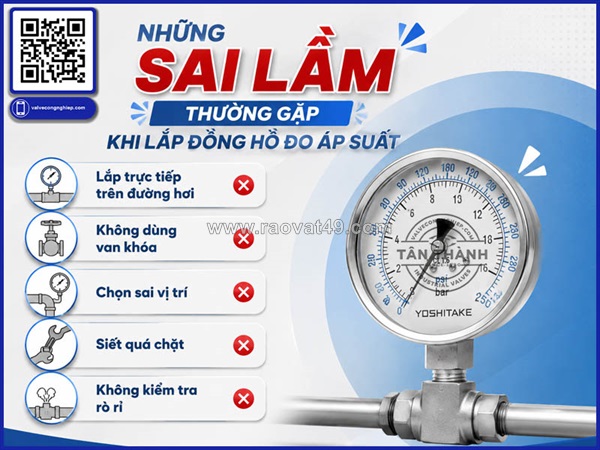

Cách lắp đồng hồ đo áp Yoshitake

Bước 1: Ngắt và cô lập áp suất

Không tiến hành tháo lắp khi đường ống còn áp suất nếu thiết kế và quy trình an toàn không cho phép.

Bước 2: Kiểm tra điểm kết nối

Kiểm tra:

• Ren.
• Gioăng nếu có.
• Tình trạng đầu nối.
• Độ sạch.

Bước 3: Làm sạch vị trí kết nối

Loại bỏ bụi, mạt kim loại hoặc tạp chất.

Bước 4: Sử dụng vật liệu làm kín thích hợp

Với kết nối ren, vật liệu làm kín cần phù hợp với loại ren và môi chất.

Không quấn quá nhiều vật liệu làm kín.

Bước 5: Lắp đồng hồ

Đưa đồng hồ vào đúng ren và siết tại vị trí phù hợp.

Không nên sử dụng phần thân đồng hồ hoặc vành vỏ làm điểm tác lực.

Bước 6: Đưa mặt đồng hồ về hướng quan sát

Mặt hiển thị cần hướng về phía người vận hành.

Bước 7: Kiểm tra sau khi cấp áp

Tăng áp theo quy trình của hệ thống và quan sát:

• Mối nối.
• Kim đồng hồ.
• Khả năng rò rỉ.
• Mức độ ổn định của giá trị.

Vì sao không nên siết đồng hồ bằng thân?

Thân đồng hồ chứa các bộ phận đo và kết cấu bảo vệ.

Nếu dùng thân để làm điểm tác lực, lực xoắn có thể truyền đến những bộ phận không được thiết kế để chịu lực lắp đặt.

Khi lắp đồng hồ, cần sử dụng đúng phần kết nối được nhà sản xuất thiết kế cho thao tác siết.

Đây là nguyên tắc cần áp dụng không chỉ với Yoshitake mà với nhiều loại đồng hồ đo áp suất khác.

Lắp đồng hồ Yoshitake cho hệ thống nước

Với hệ thống nước, vị trí đồng hồ có thể được bố trí tại:

• Đầu ra máy bơm.
• Đường cấp nước.
• Trước hoặc sau thiết bị lọc.
• Trước hoặc sau van.
• Đường cấp đến thiết bị.

Tùy mục tiêu đo mà lựa chọn vị trí.

Trong hệ thống có nhiều van công nghiệp, cần xác định rõ đồng hồ đang đo áp suất ở phía nào của van.

Lắp đồng hồ Yoshitake cho hệ thống hơi

Hệ thống hơi cần được xem xét riêng do điều kiện nhiệt độ.

Không nên áp dụng nguyên xi cấu hình của hệ thống nước cho đường hơi.

Có thể cần sử dụng:

• Van khóa.
• Ống siphon.
• Phụ kiện phù hợp.
• Giải pháp giảm tác động nhiệt.

Mục đích là bảo vệ đồng hồ và tạo điều kiện để thiết bị làm việc trong phạm vi phù hợp.

Đồng hồ đo áp Yoshitake và hệ thống van công nghiệp

Trong hệ thống công nghiệp, đồng hồ thường không hoạt động độc lập.

Một cụm đo có thể liên quan đến:

• Van bi.
• Van cửa.
• Van bướm.
• Van một chiều.
• Van giảm áp.
• Van an toàn.
• Bộ lọc.
• Bơm.
• Đường ống.

Tùy vị trí, đồng hồ có thể giúp người vận hành quan sát áp suất trước hoặc sau một thiết bị.

Ví dụ, với van giảm áp:

Áp suất đầu vào → van giảm áp → áp suất đầu ra

Nếu chỉ có một đồng hồ, người vận hành chỉ biết được giá trị tại một phía. Nếu cần so sánh hai phía, có thể bố trí hai điểm đo.

Kiểm tra kim sau khi lắp

Sau khi lắp, không nên chỉ kiểm tra xem đồng hồ có hiển thị hay không.

Cần quan sát phản ứng của kim khi hệ thống thay đổi áp suất.

Một số dấu hiệu nên kiểm tra:

• Kim không chuyển động.
• Kim chuyển động giật mạnh.
• Kim dao động liên tục.
• Kim không trở về vị trí phù hợp.
• Giá trị thay đổi bất thường.
• Mặt kính bị mờ hoặc có dấu hiệu hư hỏng.

Nếu xuất hiện bất thường, cần kiểm tra cả đồng hồ lẫn hệ thống đường ống.

Đồng hồ rung kim có phải luôn do đồng hồ hỏng?

Không.

Kim rung có thể xuất phát từ điều kiện áp suất thực tế.

Một số nguyên nhân có thể liên quan đến:

• Bơm.
• Máy nén.
• Van đóng mở nhanh.
• Xung áp.
• Rung đường ống.
• Dòng chảy không ổn định.
• Vị trí lắp đặt.

Vì vậy, thay đồng hồ ngay chưa chắc giải quyết được nguyên nhân.

Khi nào nên dùng phụ kiện giảm dao động?

Nếu hệ thống có áp suất dao động liên tục, có thể cần xem xét giải pháp giảm xung hoặc lựa chọn đồng hồ phù hợp với điều kiện đó.

Một số ứng dụng có thể sử dụng đồng hồ dạng dầu để hỗ trợ giảm dao động của kim.

Tuy nhiên, việc lựa chọn phụ kiện cần căn cứ vào điều kiện thực tế của hệ thống.

Tân Thành chia sẻ kiến thức về đồng hồ đo áp Yoshitake

Công ty TNHH TM Thiết Bị Công Nghiệp Tân Thành hoạt động trong lĩnh vực van công nghiệp và thiết bị công nghiệp, đồng thời chia sẻ các kiến thức kỹ thuật liên quan đến đồng hồ đo áp suất và thiết bị đường ống.

Tân Thành hiện có thông tin về đồng hồ đo áp suất Yoshitake PG-2 trong danh mục sản phẩm.

Khi lựa chọn đồng hồ, người sử dụng nên cung cấp đầy đủ thông tin về áp suất, môi chất, nhiệt độ, kết nối và vị trí lắp để xác định cấu hình phù hợp.

Checklist trước khi đưa đồng hồ vào vận hành

Có thể sử dụng checklist sau:

Thiết bị

• Đúng model.
• Đúng dải đo.
• Đúng đơn vị.
• Đúng kiểu kết nối.

Đường ống

• Đúng chuẩn ren.
• Đầu nối sạch.
• Không hư ren.
• Không rò rỉ.

Vị trí

• Dễ quan sát.
• Dễ bảo trì.
• Hạn chế rung.
• Phù hợp nhiệt độ.

Phụ kiện

• Van khóa nếu cần.
• Siphon nếu ứng dụng hơi yêu cầu.
• Phụ kiện làm kín phù hợp.
• Thiết bị giảm xung nếu cần.

FAQ về đồng hồ đo áp Yoshitake

Đồng hồ đo áp Yoshitake lắp ở đâu?

Tùy mục đích đo. Có thể lắp tại đường ống, đầu ra bơm, trước hoặc sau van và các vị trí lấy áp phù hợp.

Có cần van khóa trước đồng hồ Yoshitake không?

Nên cân nhắc sử dụng để thuận tiện cho việc cô lập và bảo trì thiết bị.

Có được dùng tay xoay thân đồng hồ để siết không?

Không nên. Khi lắp cần sử dụng đúng phần kết nối được thiết kế để chịu lực.

Đồng hồ Yoshitake có thể lắp trực tiếp vào đường hơi không?

Cần kiểm tra điều kiện nhiệt độ và thông số model. Với hệ thống hơi nóng, cần xem xét giải pháp bảo vệ phù hợp.

Có nên chọn đồng hồ chỉ dựa vào thương hiệu Yoshitake?

Không. Cần đối chiếu model, dải đo, kết nối, môi trường, nhiệt độ và áp suất thực tế.

Kết luận

Lắp đồng hồ đo áp Yoshitake đúng cách cần bắt đầu từ việc xác định mục đích đo và điều kiện vận hành. Sau đó mới kiểm tra model, dải đo, đơn vị, chuẩn ren, vị trí lắp và phụ kiện đi kèm.

Đặc biệt trong hệ thống có nhiều van công nghiệp, vị trí của đồng hồ cần được xác định rõ để biết thiết bị đang đo áp suất ở đâu và phục vụ mục đích kiểm tra nào.

Nếu bạn muốn xem quy trình tổng quát hơn từ chuẩn bị, lắp đặt đến kiểm tra sau khi hoàn thành, có thể tham khảo bài Cách lắp đặt đồng hồ đo áp suất đúng kỹ thuật trên website Tân Thành.
