Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát tạp chất trong lưu chất luôn là một yếu tố quan trọng giúp đảm bảo hiệu suất vận hành ổn định và kéo dài tuổi thọ của thiết bị. Bên cạnh các thiết bị lọc quen thuộc như y lọc hay y lọc công nghiệp, nhiều hệ thống còn sử dụng thêm lọc nón Cone Strainer như một giải pháp lọc sơ cấp nhằm bảo vệ các thiết bị quan trọng trong giai đoạn vận hành ban đầu.

Với thiết kế dạng hình nón đặc trưng, Cone Strainer có khả năng giữ lại các hạt rắn, mạt kim loại, cặn bẩn hoặc tạp chất còn sót lại trong đường ống sau quá trình lắp đặt. Thiết bị này thường được lắp đặt tạm thời tại đầu vào của bơm, van điều khiển, đồng hồ đo lưu lượng hoặc bộ trao đổi nhiệt nhằm ngăn ngừa nguy cơ tắc nghẽn và hư hỏng thiết bị.

Trong bài viết dưới đây, van Tân Thành sẽ cùng bạn tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, ưu điểm, nhược điểm cũng như các ứng dụng thực tế của Cone Strainer trong hệ thống công nghiệp. Cần lưu ý rằng Tân Thành và valve Tân Thành chỉ cung cấp thông tin kỹ thuật về thiết bị này và không kinh doanh sản phẩm lọc nón, hiện nay công ty chủ yếu cung cấp các dòng y lọc thép, y lọc gang, y lọc inox và y lọc đồng phục vụ cho nhiều hệ thống đường ống công nghiệp khác nhau.

Lọc Nón Cone Strainer Là Gì?

Cone Strainer là một loại thiết bị lọc cơ học được thiết kế dưới dạng hình nón, có chức năng loại bỏ các hạt rắn và tạp chất có trong dòng lưu chất của hệ thống đường ống. Thiết bị này thường được lắp đặt giữa hai mặt bích của đường ống và đóng vai trò như một lớp bảo vệ tạm thời cho các thiết bị phía sau.

Trong nhiều hệ thống công nghiệp, đặc biệt là các hệ thống mới lắp đặt, đường ống thường tồn tại các mạt kim loại, cặn hàn hoặc bụi bẩn còn sót lại trong quá trình thi công. Nếu các tạp chất này đi vào thiết bị như bơm, van điều khiển hoặc đồng hồ đo lưu lượng, chúng có thể gây tắc nghẽn, mài mòn hoặc làm hư hỏng thiết bị.

Chính vì vậy, Cone Strainer thường được lắp đặt trong giai đoạn khởi động và chạy thử hệ thống nhằm giữ lại các tạp chất này trước khi dòng lưu chất đi qua các thiết bị quan trọng. Sau khi hệ thống đã hoạt động ổn định, thiết bị lọc nón có thể được tháo ra và thay thế bằng các thiết bị lọc cố định như lọc y công nghiệp.

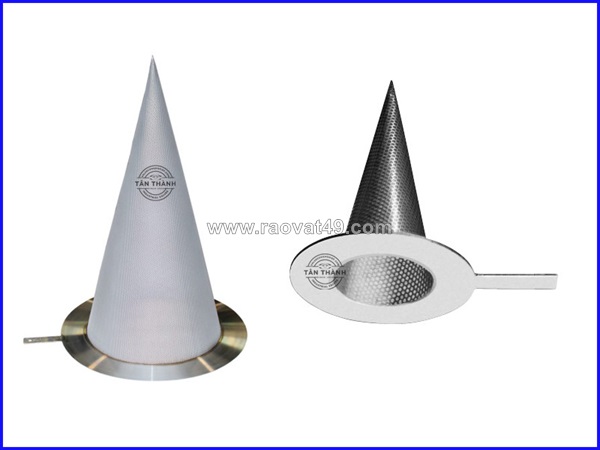

Cấu Tạo Của Cone Strainer

Cấu tạo của Cone Strainer khá đơn giản nhưng vẫn đảm bảo hiệu quả lọc cao trong hệ thống đường ống. Thiết bị thường bao gồm các bộ phận chính sau.

Thân lọc dạng nón

Phần thân chính của Cone Strainer được thiết kế với hình dạng nón, giúp tạo không gian chứa cặn bẩn và phân bố dòng chảy đồng đều trên bề mặt lưới lọc. Thiết kế này cũng giúp giảm áp lực tác động trực tiếp lên lưới lọc khi lưu chất đi qua.

Lưới lọc kim loại

Lưới lọc là bộ phận quan trọng nhất của thiết bị, có nhiệm vụ giữ lại các hạt rắn và tạp chất trong lưu chất. Lưới lọc thường được chế tạo từ các vật liệu kim loại có độ bền cao như:

• Thép carbon
• Thép không gỉ (inox)
• Hợp kim chịu ăn mòn

Kích thước lỗ lưới có thể được thiết kế khác nhau tùy theo yêu cầu lọc của từng hệ thống.

Vành cố định

Phần vành giúp giữ cố định thiết bị lọc khi lắp giữa hai mặt bích của đường ống. Bộ phận này giúp đảm bảo Cone Strainer được lắp đặt chắc chắn và không bị dịch chuyển khi hệ thống hoạt động.

Nhờ cấu tạo đơn giản nên việc lắp đặt, tháo rời và vệ sinh thiết bị cũng khá thuận tiện.

Nguyên Lý Hoạt Động Của Cone Strainer

Nguyên lý hoạt động của Cone Strainer dựa trên phương pháp lọc cơ học bằng lưới kim loại.

Khi dòng lưu chất di chuyển trong đường ống và đi vào thiết bị lọc, lưu chất sẽ phải đi qua lớp lưới kim loại của Cone Strainer. Trong quá trình này, các hạt rắn, cặn bẩn, mạt kim loại hoặc tạp chất sẽ bị giữ lại trên bề mặt lưới lọc, trong khi phần lưu chất sạch tiếp tục di chuyển qua hệ thống.

Thiết kế dạng hình nón giúp dòng chảy phân bố đều trên bề mặt lưới lọc, từ đó:

• Tăng khả năng giữ cặn
• Giảm nguy cơ tắc nghẽn cục bộ
• Hạn chế tổn thất áp suất trong hệ thống

Nhờ cơ chế hoạt động này, Cone Strainer giúp bảo vệ các thiết bị phía sau như bơm, van điều khiển, van giảm áp, đồng hồ đo lưu lượng hoặc bộ trao đổi nhiệt.

Phân Loại Cone Strainer Trong Công Nghiệp

Trong thực tế, Cone Strainer có thể được phân loại dựa trên nhiều tiêu chí khác nhau.

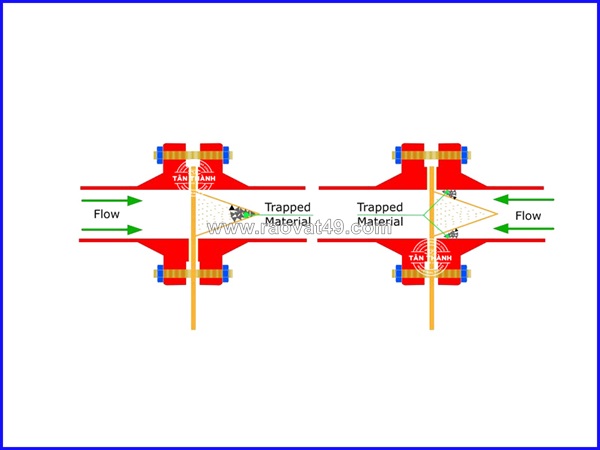

Phân loại theo hướng lắp đặt

Một số Cone Strainer được thiết kế để lắp theo chiều thuận dòng, trong khi một số khác lại được lắp theo chiều ngược dòng để tăng khả năng giữ cặn.

Phân loại theo vật liệu chế tạo

Tùy theo môi trường làm việc, Cone Strainer có thể được chế tạo từ nhiều loại vật liệu khác nhau như:

• Thép carbon
• Thép không gỉ (inox 304, inox 316)
• Hợp kim chịu nhiệt

Phân loại theo kích thước lưới lọc

Kích thước lỗ lưới có thể thay đổi tùy theo yêu cầu lọc của hệ thống. Các lưới lọc có thể được thiết kế để giữ lại các hạt có kích thước từ vài micromet đến vài milimet.

Ưu Điểm Của Cone Strainer

Cone Strainer được sử dụng rộng rãi trong nhiều hệ thống công nghiệp nhờ các ưu điểm nổi bật sau.

Trước hết, thiết bị có thiết kế đơn giản và dễ lắp đặt, chỉ cần đặt giữa hai mặt bích của đường ống mà không cần thay đổi cấu trúc hệ thống.

Thứ hai, Cone Strainer có khả năng lọc hiệu quả các hạt rắn và tạp chất trong lưu chất, giúp bảo vệ các thiết bị quan trọng trong hệ thống.

Ngoài ra, chi phí chế tạo và bảo trì của thiết bị cũng khá thấp so với nhiều hệ thống lọc phức tạp khác.

Nhược Điểm Của Cone Strainer

Mặc dù có nhiều ưu điểm, Cone Strainer cũng tồn tại một số hạn chế nhất định.

Thiết bị thường chỉ được sử dụng trong thời gian ngắn hoặc trong giai đoạn vận hành thử hệ thống, không phải là giải pháp lọc lâu dài.

Khi lượng cặn bẩn tích tụ quá nhiều trên lưới lọc, thiết bị có thể gây tăng tổn thất áp suất trong đường ống, ảnh hưởng đến hiệu suất vận hành của hệ thống.

Do đó, trong các hệ thống hoạt động lâu dài, nhiều doanh nghiệp thường lựa chọn y lọc công nghiệp thay vì Cone Strainer.

Ứng Dụng Của Cone Strainer Trong Công Nghiệp

Cone Strainer được sử dụng trong nhiều lĩnh vực công nghiệp khác nhau nhờ khả năng lọc tạp chất hiệu quả.

Trong ngành dầu khí, thiết bị giúp lọc cặn bẩn trong đường ống dẫn dầu và khí trước khi lưu chất đi vào các thiết bị xử lý.

Trong ngành hóa chất, Cone Strainer giúp loại bỏ tạp chất có thể gây ảnh hưởng đến quá trình phản ứng hóa học.

Trong nhà máy điện, thiết bị thường được lắp đặt tại đầu vào của bơm hoặc bộ trao đổi nhiệt nhằm tránh tình trạng tắc nghẽn.

Ngoài ra, Cone Strainer còn được sử dụng trong các hệ thống xử lý nước, HVAC, sản xuất công nghiệp và chế biến thực phẩm.

So Sánh Cone Strainer Và Y Lọc Công Nghiệp

Cone Strainer và y lọc đều có chức năng loại bỏ tạp chất trong lưu chất, tuy nhiên mục đích sử dụng của hai thiết bị này lại khác nhau.

Cone Strainer thường được sử dụng tạm thời trong giai đoạn khởi động hệ thống, khi lượng cặn bẩn trong đường ống còn nhiều.

Trong khi đó, y lọc công nghiệp được thiết kế để lắp đặt cố định và hoạt động lâu dài trong hệ thống đường ống.

Chính vì vậy, Cone Strainer thường đóng vai trò thiết bị lọc hỗ trợ, còn lọc y công nghiệp mới là giải pháp lọc chính trong nhiều hệ thống công nghiệp hiện nay.

Lưu Ý Khi Lựa Chọn Thiết Bị Lọc Cho Hệ Thống

Khi lựa chọn thiết bị lọc cho hệ thống đường ống, người dùng cần cân nhắc nhiều yếu tố quan trọng như:

• Kích thước đường ống
• Áp suất và nhiệt độ làm việc
• Loại lưu chất
• Kích thước hạt cần lọc

Ngoài ra, vật liệu chế tạo thiết bị cũng cần phù hợp với môi trường làm việc để đảm bảo độ bền và khả năng chống ăn mòn.

Trong các hệ thống vận hành lâu dài, nhiều doanh nghiệp thường sử dụng y lọc thép, y lọc gang, y lọc inox hoặc y lọc đồng để đảm bảo hiệu quả lọc ổn định.

Kết Luận

Cone Strainer là một thiết bị lọc đơn giản nhưng đóng vai trò quan trọng trong việc bảo vệ hệ thống đường ống công nghiệp, đặc biệt trong giai đoạn vận hành ban đầu. Nhờ khả năng giữ lại các hạt rắn và tạp chất trong lưu chất, thiết bị giúp hạn chế nguy cơ tắc nghẽn và hư hỏng thiết bị phía sau.

Tuy nhiên, Cone Strainer không phải là giải pháp lọc lâu dài. Trong nhiều hệ thống công nghiệp, các thiết bị như y lọc công nghiệp vẫn là lựa chọn phổ biến hơn nhờ khả năng vận hành ổn định trong thời gian dài.

Tân Thành – valve Tân Thành hiện chỉ cung cấp thông tin kỹ thuật về Cone Strainer và không kinh doanh sản phẩm này. Công ty hiện đang cung cấp nhiều dòng y lọc công nghiệp chất lượng cao như y lọc thép, y lọc gang, y lọc inox và y lọc đồng, đáp ứng nhu cầu của nhiều hệ thống đường ống trong các ngành công nghiệp khác nhau.
