Máy bơm màng khí nén aro 666170-3eb-c

Ngày đăng: 9/30/2025 10:08:23 AM - Sản xuất công nghiệp - TP HCM - 5

Chi tiết [Mã tin: 6249283] - Cập nhật: 33 phút trước

Máy bơm màng ARO 666170-3EB-C thân Nhôm màng Santo đạt lưu lượng 340 lít/ phút

Máy bơm màng ARO 666170-3EE-C được chế tạo với thân máy chất liệu nhôm, màng Santo tính đàn hồi cao mang lại sự bền bỉ trong quá trình sử dụng. Được sản xuất bởi công nghệ hiện đại từ Hoa Kỳ, sản phẩm có được sự bền bỉ và chất lượng cao. Sử dụng trong các ngành công nhiệp như bơm dung môi, cao lanh, mực in, gốm sứ, bùn thải trung tính….Đang được Hanke cung cấp. Đầy đủ chứng từ CO, CQ, nguồn gốc xuất xứ rõ ràng.

1. Thông số máy bơm khí nén Aro 666170-3EB-C

Thông số kỹ thuật bơm màng ARO 666170-3EB-CModel máy666170-3EB-CNhà sản xuấtAROXuất xứUSA (Mỹ)Chất liệu thân máyNhômChất liệu MàngSantoChất liệu BiSantoChất liệu ĐếNhựa PPLưu lượng chất lỏng90gpm (340.7 lpm)Áp lực làm việc lớn nhất120 psi ( 8.3 bar)Đường kính đầu vào,ra của chất lỏng1.5″ bsp – 40mmĐường kính ngoài danh nghĩa48mmĐường kính đầu vào khí nén1/2 in.bsp (f)Đường kính tối đa hạt hút0.25 in (6.4 mm)Lưu lượng tối đa một lần hút đẩy0.64 gal (2.42L)Trọng lượng bơm23.4 kg

Danh mục sản phẩm máy bơm màng

ARO 666170-3EB-C (1.5″) là bơm màng khí nén do ARO (USA) sản xuất, cấu hình thân nhôm, màng & bi Santoprene, seat PP — bền chắc và ổn định cho môi trường có hóa chất, mài mòn nhẹ. Máy đạt 90 gpm (340,7 L/phút) ở áp khí tối đa 120 psi (8,3 bar), xử lý hạt rắn tới 6,4 mm; thể tích dịch chuyển/chu kỳ 0,64 gal (2,42 L) cho lưu lượng đều và dễ kiểm soát. Kết nối hút/xả 1.5″ BSP, khí vào 1/2″ BSP(F) giúp lắp đặt nhanh trên tuyến ống hiện hữu; trọng lượng 23,4 kg thuận tiện bố trí và bảo trì trong nhà máy.

2. Kích thước bơm màng khí nén ARO dòng 1-1/2″

Kích thước bơm màng ARO 666170-3EB-C thân Nhôm màng Santo

Kích thước bơm màng ARO 1-1/2″ (666170-3EB-C): thân máy cao 19-5/8″ (498 mm), rộng tối đa 14-13/16″ (376 mm), bề rộng thân 11-1/2″ (292 mm) — phù hợp lắp đặt trong không gian hạn chế. Chân đế thiết kế dễ căn chỉnh: khoảng cách lỗ 12″ (305 mm), tim-chân 10-3/4″ (273 mm), rãnh đế 1/2″ (14 mm), chiều cao chân 2-3/4″ (70 mm) giúp cố định chắc chắn. Kết nối tiêu chuẩn: cổng hút/xả 1-1/2″ (tùy chọn NPTF-1 hoặc Rp 1-1/2 BSPP), khí vào 1/2-14 NPTF, khí xả 3/4-14 NPT, thuận tiện “retrofit” vào hệ thống đường ống hiện hữu.

3. Cấu tạo máy bơm màng Aro 666170-3EB-C

Thân bơm: Được làm bằng nhôm và là nơi bơm khí nén được cấp vào.

Màng bơm: Màng bơm được làm bằng vật liệu Santoprene, có khả năng chịu được nhiệt độ. Màng bơm được gắn vào trục bơm, có tác dụng tạo ra lực đẩy để hút và đẩy chất lỏng.

Bi, đế bi: Bi đế là một phần quan trọng của hệ thống bơm khí nén, nơi bơm được đặt trên đó và thông qua nó để tạo ra áp suất. Cho phép môi chất chảy qua 1 hướng từ cổng hút vào buồng bơm và xả ra cổng xả.

Cấu tạo phần khí của bơm màng Aro 666170-3EB-C

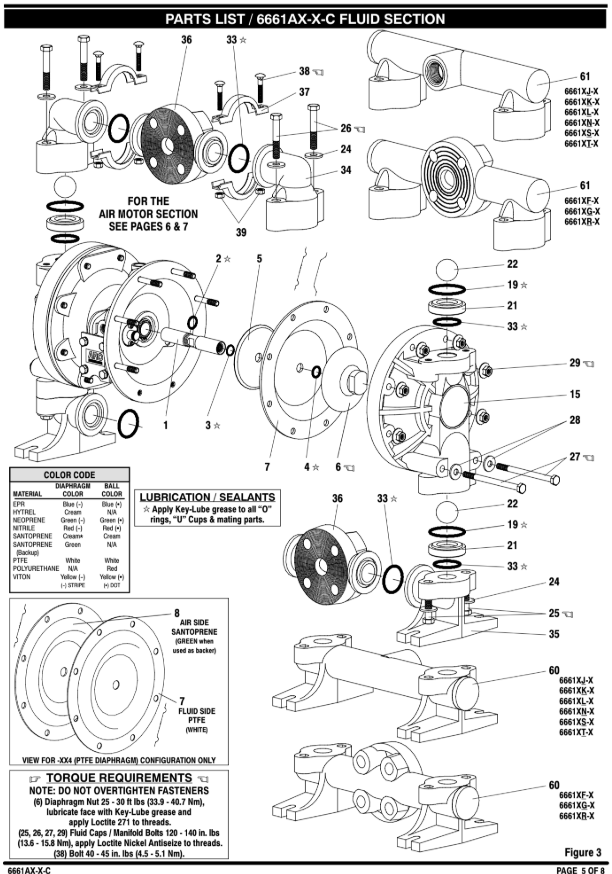

Cấu tạo phần ướt của bơm màng Aro 666170-3EB-C

4. Phụ tùng thay thế cho bơm màng Aro 666170-3EB-C (Spare parts)

Dưới đây là các phụ tùng thay thế cho bơm màng Aro 666170-3EB-C:

ItemMÔ TẢ (EN)MÔ TẢ (VI)PART NO.Vật liệu1RodThanh trục98724-1Thép cacbon2“O” Ring (3/32″ × 3/4″ o.d.)Vòng đệm OringY330-113Nitrile – cao su NBR3“O” Ring 5/8″ o.d.Vòng đệm OringY328-14Nhựa PTFE (Teflon)4“O” Ring 11/16″ o.d.Vòng đệm OringY328-112Nhựa PTFE (Teflon)5PlateMiếng nẹp93441-2Thép cacbon19“O” Ring 2-1/8″ o.d.Vòng đệm Oring93280Cao su EPR (ethylene-propylene)21SeatĐế bi94707-1Nhựa Polypropylene (PP)22BallBi bơm93278-ANhựa Santoprene (TPV)24Washer (13/32″ i.d.)Vòng đệm93360-1Thép không gỉ (Inox)25Bolt (3/8″ – 16 × 1-1/2″)Bu lôngY6-67-TThép không gỉ (Inox)26Bolt (3/8″ – 16 × 2-1/4″)Bu lôngY6-610-TThép không gỉ (Inox)27Bolt (5/16″ – × 4-1/2″)Bu lôngY6-5-TThép không gỉ (Inox)28Washer (5/16″ i.d.)Vòng đệm93359-1Thép không gỉ (Inox)29Nut (5/16″ – )Đai ốc93886Thép không gỉ (Inox)33“O” Ring 1-5/8″ o.d.Vòng đệm Oring93279Cao su EPR (ethylene-propylene)7/8DiaphragmMàng bơm90533-BNhựa Santoprene (TPV)

>>>> Tìm kiếm phụ tùng thay thế cho bơm màng Aro: TẠI ĐÂY

>>>> HANKE cung cấp dịch vụ sửa chữa toàn diện cho mọi dòng máy bơm màng khí nén trên thị trường, đồng thời cung cấp đầy đủ phụ tùng thay thế chính hãng cho tất cả các dòng máy bơm khí nén.

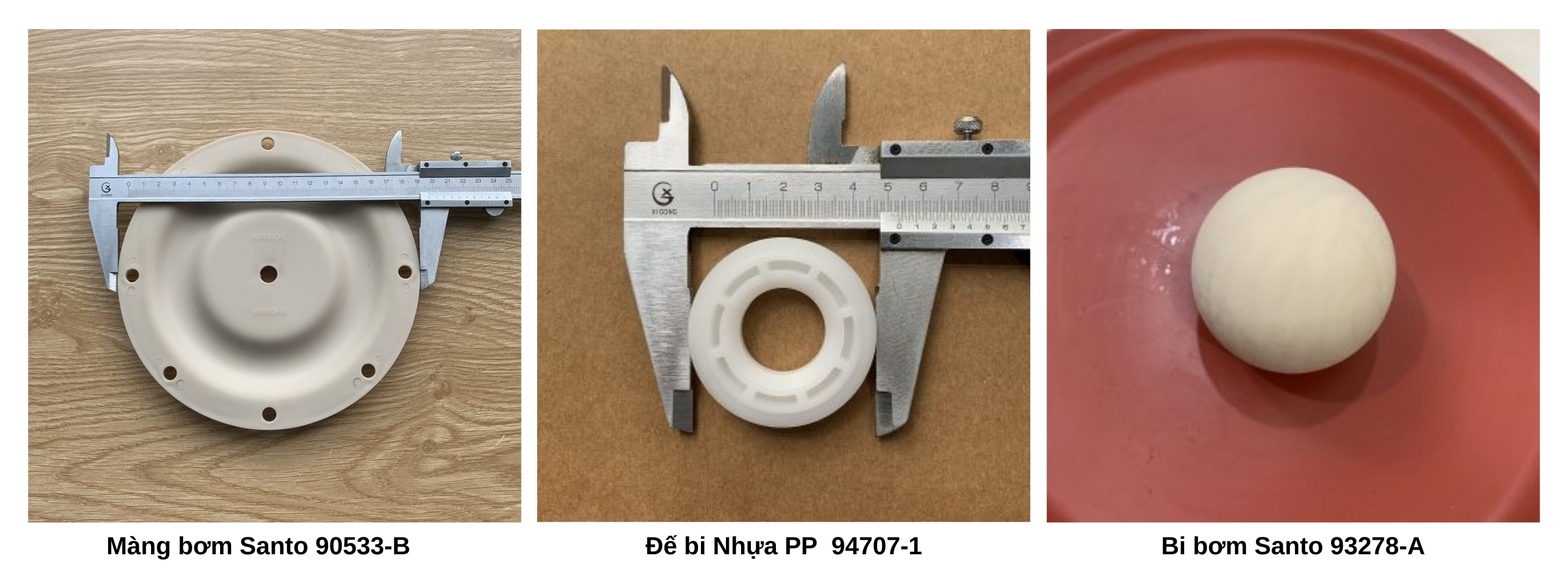

Phụ tùng cho bơm màng Aro 666170-3EB-C

5. Video giới thiệu bơm ARO 666170-3EB-C thương hiệu Mỹ

>>>> Nguyên lý hoạt động bơm màng khí nén

Khi khí nén được cung cấp vào khoang chứa màng bơm, màng bơm sẽ giãn ra và tạo ra áp suất trong khoang bơm. Áp suất này sẽ đẩy chất lỏng trong khoang bơm ra ngoài qua van bi. Khi khí nén được xả ra khỏi khoang chứa màng bơm, màng bơm sẽ co lại và tạo ra áp suất âm trong khoang bơm.
Áp suất âm này sẽ hút chất lỏng từ bên ngoài vào khoang bơm qua van bi. Quy trình được tuần hoàn lập đi lập lại.

6. Hiệu suất bơm màng 1.5 inch Aro 66170-3EB-C

Hiệu suất vận hành máy bơm màng khí nén Aro 666170-3EB-C

Biểu đồ hiệu suất của ARO 666170-3EB-C (1.5″) cho thấy quan hệ lưu lượng – cột áp theo các mức áp khí 2.8 / 4.8 / 6.9 / 8.3 bar. Ở cột áp gần 0 m, bơm đạt xấp xỉ 320 L/phút tại 8.3 bar; khoảng 280–300 L/phút ở 6.9 bar, 220–240 L/phút ở 4.8 bar, và 150–0 L/phút ở 2.8 bar (thực tế phụ thuộc tổn thất đường ống). Khi cột áp tăng, lưu lượng giảm theo đường đặc tính; thang trên cùng thể hiện mức tiêu thụ khí (≈15–70 L/s) tăng dần theo lưu lượng, còn đường NPSHᵣ cho biết yêu cầu cột áp hút có thể tăng tới ~10–12 m khi vận hành gần lưu lượng cực đại.

7. Ứng dụng bơm màng khí nén Aro 666170-3EB-C

Bơm màng Aro 1.5 inch thân Nhôm được sử dụng rộng rãi trong các lĩnh vực sau như:

Chuyển giao, nạp/xả bồn – phuy – IBC cho nhiều loại chất lỏng (từ loãng đến nhớt, có hạt rắn nhỏ).
Cấp liệu và tuần hoàn trên dây chuyền sản xuất/pha chế.
Chiết – rót/định lượng theo mẻ (batching) ở các trạm trộn.
Lọc/hoàn nguyên (backwash) và xử lý nước – nước thải/bùn loãng.
Ứng dụng rộng trong hóa chất, sơn – mực – keo, và thực phẩm – dược – hóa mỹ phẩm nhờ đặc tính an toàn, vận hành bằng khí nén.

Dưới đây là các lĩnh vực ứng dụng cụ thể của bơm màng khí nén:

Các lĩnh vực ứng dụng của máy bơm màng

8. Ưu điểm nổi bật của bơm Aro 666170-3EB-C:

Ưu điểm nổi bật nhất của máy bơm màng khí nén Aro 666120-3EB-C là có giá thành tốt nhất trong phân khúc chất lượng EU/G7 có chùng chất lượng bền bỉ và dung môi bơm. Bên cạnh đó còn có các ứng dụng sau như:

Là thiết bị bơm màng sử dụng năng lượng khí nén, an toàn khi sử dụng trong quá trình bơm, đảm bảo an toàn cháy nổ.
Sử dụng đa dạng với nhiều chất liệu, dung môi chất lỏng, dang bột khác nhau, giá thành máy bơm nhôm rẻ, mang lại hiệu quả cao.
Máy bơm màng ARO 666170-3EE-C có cấu tạo nhỏ gọn, dễ dàng di chuyển đến các vị trí khác nhau.
Máy hoạt động mạnh mẽ, bền bỉ, tự động ngừng khi xảy ra quá tải.
Thiết kế vật liệu thân bằng nhôm, chịu được lực va đập mạnh…
