Phân biệt van cửa phai penstock và van cổng gate valve

Trong lĩnh vực thiết bị kiểm soát dòng chảy, thuật ngữ van cửa, van cổng, Gate Valve và Penstock đôi khi được sử dụng không thống nhất giữa các tài liệu. Điều này dễ khiến người mới tìm hiểu về van công nghiệp cho rằng đây là những tên gọi khác nhau của cùng một thiết bị.

Trên thực tế, Penstock và Gate Valve có một số điểm tương đồng về nguyên lý đóng mở nhưng khác nhau đáng kể về cấu tạo, vị trí lắp đặt và phạm vi ứng dụng.

Van cổng Gate Valve thường được thiết kế để lắp trên đường ống. Trong khi đó, van cửa phai Penstock thường được tích hợp tại các cửa mở của bể, mương, kênh hoặc công trình xử lý nước.

Việc phân biệt hai thiết bị này giúp quá trình thiết kế và vận hành hệ thống chính xác hơn.

Penstock là gì?

Penstock có thể hiểu đơn giản là một loại cửa van dùng để kiểm soát dòng nước tại một vị trí cố định của công trình.

Cấu tạo cơ bản thường gồm:

• Khung cửa.
• Cánh cửa.
• Thanh hoặc rãnh dẫn hướng.
• Gioăng làm kín.
• Trục nâng hạ.
• Bộ truyền động.

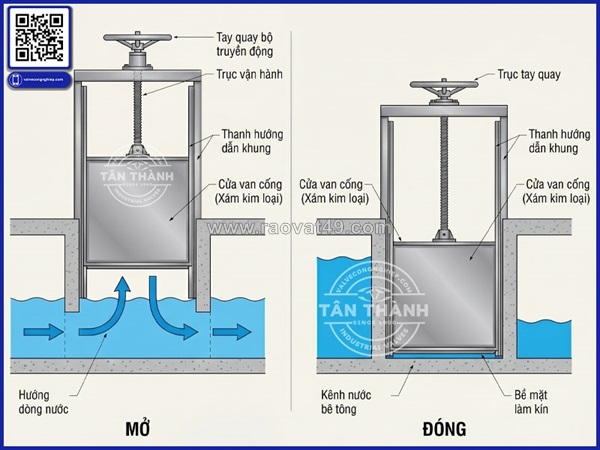

Cánh cửa di chuyển lên xuống trong khung. Khi đóng, cửa che kín tiết diện dòng chảy; khi mở, cửa được nâng lên để tạo

khoảng thông dòng.

Gate Valve là gì?

Gate Valve, thường được gọi là van cổng hoặc van cửa, là loại van công nghiệp được sử dụng phổ biến trên hệ thống đường ống.

Bộ phận đóng mở của van thường là một cánh hoặc đĩa van chuyển động theo phương vuông góc với hướng dòng chảy.

Khi mở hoàn toàn, cửa van được nâng ra khỏi vùng dòng chảy chính. Khi đóng, đĩa van hạ xuống giữa hai phía của đường ống.

Gate Valve có nhiều kiểu kết nối và vật liệu khác nhau, phục vụ cho nhiều hệ thống chất lỏng và môi trường công nghiệp.

So sánh vị trí lắp đặt

Đây là điểm khác biệt dễ nhận biết nhất.

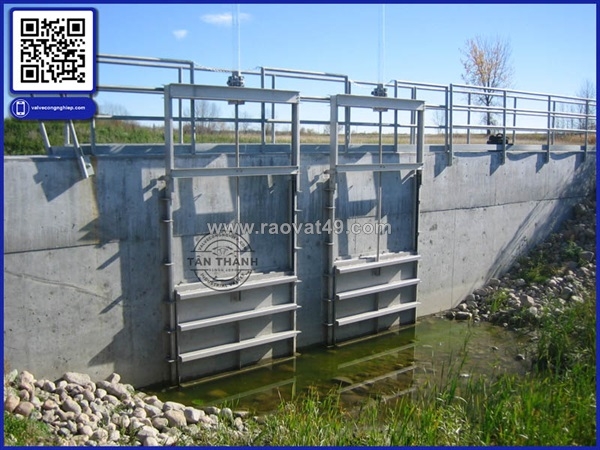

Penstock thường xuất hiện tại:

• Bể xử lý.
• Mương dẫn.
• Kênh.
• Hồ chứa.
• Cửa xả.
• Công trình thủy lợi.
• Trạm xử lý nước thải.

Trong khi đó, Gate Valve thường được lắp trên:

• Đường ống cấp nước.
• Đường ống công nghiệp.
• Hệ thống PCCC.
• Hệ thống HVAC.
• Đường ống xử lý nước.
• Một số hệ thống dầu, hơi hoặc lưu chất công nghiệp phù hợp.

So sánh cấu tạo

Gate Valve thường có thân van kín, hai đầu kết nối với đường ống và bộ phận đóng mở nằm bên trong thân.

Penstock lại thường có khung cửa tương đối lớn và được cố định vào kết cấu công trình.

Chính vì vậy, thiết kế Penstock phải đồng thời quan tâm đến thiết bị và phần kết cấu bê tông hoặc kết cấu bao quanh.

So sánh cách làm kín

Cả hai đều có yêu cầu về khả năng hạn chế rò rỉ, nhưng phương thức thiết kế có thể khác nhau.

Gate Valve thường sử dụng hệ thống làm kín quanh đĩa van và các vị trí liên quan đến thân, trục.

Penstock thường sử dụng gioăng bố trí quanh cánh cửa hoặc khung cửa.

Hiệu quả làm kín phụ thuộc vào vật liệu, thiết kế, tình trạng bề mặt tiếp xúc và quá trình lắp đặt.

Penstock có phải là một loại Gate Valve không?

Không nên đồng nhất hai khái niệm này.

Có thể xem cả hai đều là thiết bị kiểm soát dòng chảy có bộ phận chắn dòng chuyển động theo phương nâng hạ, nhưng chúng được thiết kế cho những điều kiện lắp đặt khác nhau.

Việc gọi Penstock là van cửa trong một số trường hợp có thể tạo ra nhầm lẫn với Gate Valve.

Do đó, khi đọc bản vẽ kỹ thuật hoặc tài liệu thiết bị, cần dựa vào cấu tạo và vị trí lắp đặt thay vì chỉ dựa vào tên gọi tiếng Việt.

Khi nào thường sử dụng Penstock?

Penstock đặc biệt phù hợp với các vị trí mà dòng nước đi qua một cửa mở của công trình.

Ví dụ, trong một trạm xử lý nước thải, nhiều bể có thể được nối với nhau bằng mương. Tại vị trí giữa các mương hoặc trước một bể xử lý, cửa phai có thể được sử dụng để cô lập dòng nước.

Khi cần bảo trì một khu vực, cửa có thể được hạ xuống để hạn chế nước tiếp tục chảy vào.

Khi nào Gate Valve phù hợp hơn?

Gate Valve thường được xem xét trong những hệ thống mà dòng lưu chất đi qua đường ống.

Đây là lý do Gate Valve xuất hiện phổ biến trong các hệ thống van công nghiệp.

Tùy môi trường, áp suất, nhiệt độ và kích thước đường ống, người thiết kế có thể cân nhắc Gate Valve cùng nhiều loại van khác.

Những điểm tương đồng

Mặc dù khác nhau, Penstock và Gate Valve vẫn có một số điểm chung:

• Đều có chức năng đóng mở dòng chảy.
• Đều có bộ phận chắn dòng.
• Đều cần cơ cấu vận hành phù hợp.
• Đều cần kiểm tra khả năng làm kín.
• Đều cần được bảo dưỡng định kỳ.
• Không nên xem việc đóng mở như chức năng điều tiết liên tục nếu thiết kế không dành cho mục đích đó.

Những điểm khác biệt chính

Tiêu chíPenstockGate ValveVị trí lắp đặtBể, mương, kênh, cửa nướcĐường ốngKết cấuKhung + cánh cửaThân van + đĩa vanMôi trường phổ biếnNước, nước thảiNhiều loại lưu chấtKết cấu công trìnhThường liên quan trực tiếpÍt phụ thuộc hơnPhạm vi ứng dụngCông trình nướcHệ thống đường ốngTên gọi thường gặpCửa phai, PenstockVan cổng, Gate Valve, van cửa

Góc nhìn từ Tân Thành

Theo cách tiếp cận kỹ thuật của Tân Thành, việc lựa chọn thiết bị kiểm soát dòng chảy cần bắt đầu từ điều kiện thực tế của hệ thống.

Không nên chỉ dựa vào việc hai thiết bị đều được gọi là “van cửa”.

Đối với công trình có mương hoặc bể, Penstock có thể là một giải pháp chuyên dụng hơn. Ngược lại, với đường ống, Gate Valve là một dòng van công nghiệp quen thuộc.

Kết luận

Van cửa phai Penstock và van cổng Gate Valve đều có chức năng kiểm soát dòng chảy nhưng không phải là hai tên gọi hoàn toàn tương đương.

Penstock thường gắn với các công trình xử lý nước, mương, bể và kênh. Gate Valve chủ yếu được thiết kế cho hệ thống đường ống.

Hiểu rõ sự khác biệt này giúp kỹ sư, kỹ thuật viên và người vận hành tránh nhầm lẫn khi đọc tài liệu về van cửa, van cổng, Gate Valve và van công nghiệp.
