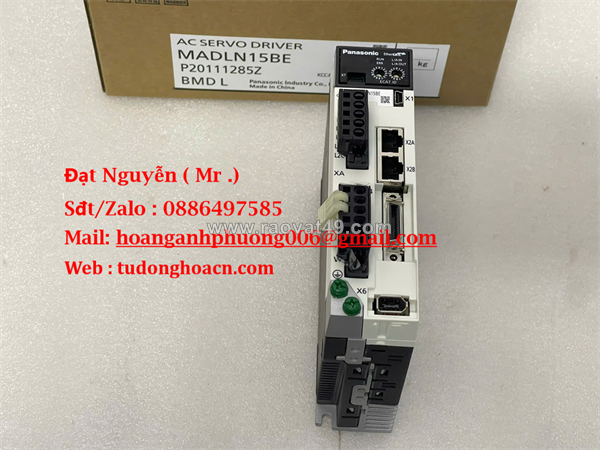

Servo Driver Panasonic MADLN15BE | 200W, EtherCAT, MINAS A6BE

link

link

link

1. Giới thiệu chung

MADLN15BE là mẫu servo driver AC của Panasonic thuộc dòng MINAS A6BE, được thiết kế cho các ứng dụng chuyển động đòi hỏi độ chính xác và phản hồi cao. Nó hỗ trợ giao tiếp qua EtherCAT, phù hợp lắp đặt trong các hệ thống điều khiển chuyển động công nghiệp thế hệ mới.

2. Thông số kỹ thuật nổi bật

Thông sốGiá trịLoại thiết bịServo Driver (AC)Dòng sản phẩmMINAS A6BECông suất tải định mức200 WDòng ra tối đa8 A Điện áp tải230 V (điện áp ô tải khi đầu ra) Nguồn cung cấp1 pha / 3 pha 200 V AC (tùy cấu hình) Giao tiếp / InterfaceEtherCAT (EtherCAT-enabled) Tần số đáp ứng3.2 kHz (đáp ứng tốc độ cao) Chế độ điều khiển hỗ trợPosition, Velocity, Torque, Full‑Closed control (đa chế độ) Số ngõ I/O song song8 input / 3 output (có thể cấu hình thông qua tham số) Nhiệt độ hoạt động0 °C đến 55 °C Kiểu lắp đặtChassis mount (lắp khung)Trọng lượng~ 0,8 kg (ước tính)

3. Ưu điểm nổi bật

• Giao thức EtherCAT tích hợp: thuận tiện trong hệ thống điều khiển hiệu suất cao, giảm phụ kiện mạng bổ sung.
• Tần số đáp ứng cao (3.2 kHz) giúp phản hồi nhanh, chính xác trong điều khiển chuyển động.
• Đa chế độ điều khiển: hỗ trợ điều khiển vị trí, tốc độ, mô-men và chế độ Full‑Closed, làm cho drive phù hợp nhiều loại ứng dụng.
• Dòng ra 8 A cho phép điều khiển các động cơ servo ở mức công suất 200 W mà vẫn có biên bảo đảm hiệu suất.
• Thiết kế tương thích với dòng MINAS A6 giúp dễ dàng thay thế hoặc tích hợp vào hệ thống đã dùng A6.
• Kích thước gọn & lắp đặt trong khung dễ dàng, thuận tiện cho bố trí trong tủ điện.

4. Ứng dụng thực tế

• Cơ cấu điều khiển định vị trong máy CNC, máy khắc, robot nhỏ.
• Máy đóng gói, dây chuyền tự động cần điều khiển tốc độ và vị trí đồng bộ giữa các trục.
• Ứng dụng trong tự động hóa nhà máy, nơi hệ thống điều khiển dùng EtherCAT và cần servo drive có khả năng mạng cao.
• Trong các máy móc công nghiệp cần chuyển đổi giữa các chế độ điều khiển (ví dụ từ tốc độ sang vị trí) tùy theo sản phẩm hoặc công đoạn.

5. Các sản phẩm tương tự nên xem xét

Model tương tựĐiểm nổi bật so sánhMADLT15SFDòng A6S với nhiều chức năng và an toàn hơn nếu bạn cần STO hoặc các tính năng bổ sungMADLN11BEPhiên bản công suất thấp hơn (100 W) nếu tải hệ thống nhẹ hơnMADLN15SEDòng “SE” chỉ chức năng vị trí, nếu ứng dụng của bạn chỉ cần điều khiển vị tríCác servo drive EtherCAT từ hãng khác (Siemens, Beckhoff, Yaskawa)Nếu bạn muốn hệ thống mạng đồng nhất hoặc thay thế trong phong cách khác
