So sánh mặt bích ansi, jis và din – những điểm cần kiểm tra trước khi lắp đặt

Trong một hệ thống đường ống công nghiệp, việc lựa chọn đúng tiêu chuẩn mặt bích có ý nghĩa rất lớn đối với khả năng lắp đặt, độ kín và tính ổn định của mối nối. Ba nhóm tiêu chuẩn thường được gặp là mặt bích ANSI, mặt bích JIS và mặt bích DIN.

Nhiều người cho rằng chỉ cần cùng kích thước DN thì các loại mặt bích có thể thay thế trực tiếp cho nhau. Tuy nhiên, thực tế không đơn giản như vậy. Các thông số như đường kính ngoài, vòng chia lỗ, số lượng lỗ bulông, đường kính lỗ, chiều dày và kiểu mặt tiếp xúc có thể khác nhau.

Trong bài viết này, Tân Thành phân tích những điểm cần quan tâm khi so sánh và lựa chọn mặt bích theo từng hệ tiêu chuẩn.

1. Không nên chỉ nhìn vào DN

DN là kích thước danh nghĩa của đường ống. Đây là thông số quan trọng nhưng không đủ để xác định hai mặt bích có thể lắp trực tiếp với nhau.

Ví dụ, cùng một tuyến ống có kích thước danh nghĩa tương đương, nhưng mặt bích ANSI và mặt bích JIS có thể khác nhau về:

• Đường kính ngoài.
• Đường kính vòng bulông.
• Số lượng lỗ.
• Đường kính lỗ.
• Chiều dày.
• Kích thước phần cổ.
• Kiểu mặt tiếp xúc.

Vì vậy, khi thay thế mặt bích, cần xác định toàn bộ thông số thay vì chỉ hỏi kích thước DN.

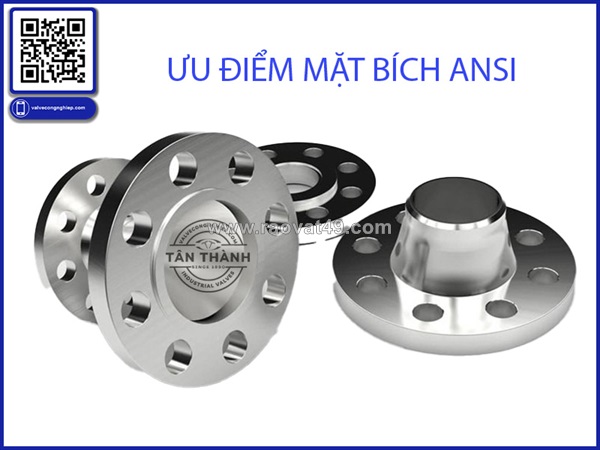

2. Đặc điểm khi sử dụng mặt bích ANSI

Mặt bích chuẩn ANSI thường xuất hiện trong nhiều hệ thống đường ống công nghiệp có thiết bị và van sử dụng tiêu chuẩn ASME.

Một thông số được quan tâm nhiều là Class như:

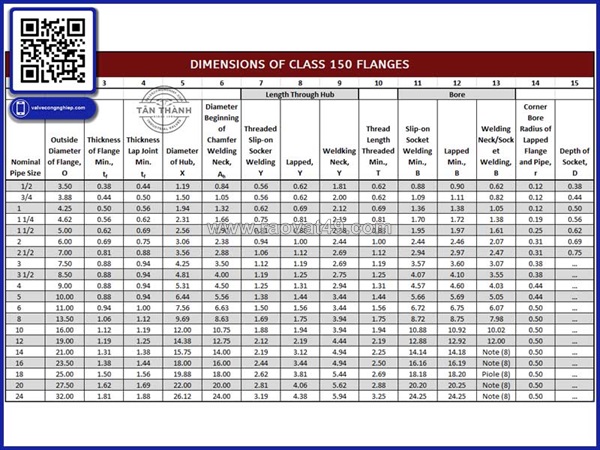

• Class 150.
• Class 300.
• Class 600.
• Class 900.
• Class 1500.
• Class 2500.

Class liên quan đến khả năng chịu áp suất – nhiệt độ của mặt bích theo vật liệu và tiêu chuẩn áp dụng.

Do đó, việc lựa chọn cần căn cứ vào điều kiện vận hành thực tế.

3. Đặc điểm của mặt bích JIS

Mặt bích JIS thường được sử dụng cùng các thiết bị có nguồn gốc hoặc thiết kế theo tiêu chuẩn Nhật Bản.

Trong hệ thống thực tế tại Việt Nam, mặt bích JIS có thể xuất hiện ở:

• Nhà máy sản xuất.
• Hệ thống nước.
• Thiết bị Nhật Bản.
• Đường ống công nghiệp.
• Hệ thống sử dụng van Nhật.

Một trong những điểm cần lưu ý là không nên tự động lấy mặt bích ANSI để thay cho mặt bích JIS chỉ vì cùng DN.

Cần kiểm tra kích thước thực tế và thông số tiêu chuẩn trước khi quyết định.

4. Đặc điểm của mặt bích DIN

Mặt bích DIN thường được gặp trong các thiết bị, đường ống và hệ thống có nguồn gốc châu Âu hoặc sử dụng tiêu chuẩn DIN/EN liên quan.

Các thông số của mặt bích DIN cũng được quy định theo hệ tiêu chuẩn tương ứng.

Khi sử dụng thiết bị châu Âu, việc kiểm tra tiêu chuẩn kết nối ngay từ đầu sẽ giúp tránh tình trạng mua nhầm mặt bích.

5. ANSI, JIS và DIN khác nhau ở đâu?

Có thể hình dung quá trình lựa chọn như sau:

ANSI → kiểm tra Class và kích thước theo tiêu chuẩn ANSI/ASME.

JIS → kiểm tra tiêu chuẩn JIS và cấp áp suất tương ứng.

DIN/EN → kiểm tra tiêu chuẩn DIN/EN và PN tương ứng.

Điểm đáng chú ý là cách biểu thị cấp áp suất có thể khác nhau.

ANSI thường sử dụng Class, trong khi hệ DIN/EN thường gặp ký hiệu PN.

Không nên quy đổi Class và PN một cách máy móc chỉ dựa trên con số.

6. Tại sao cùng DN nhưng không lắp được?

Đây là câu hỏi rất phổ biến tại công trường.

Giả sử có hai mặt bích cùng được gọi là DN100. Người dùng có thể nghĩ rằng hai loại chắc chắn lắp vừa nhau.

Tuy nhiên, nếu:

• Vòng lỗ khác nhau.
• Số lượng lỗ khác nhau.
• Đường kính lỗ khác nhau.

thì hai mặt bích không thể ghép trực tiếp.

Ngay cả khi lỗ bulông gần tương đương, kiểu mặt tiếp xúc cũng cần được kiểm tra.

Do đó, DN chỉ là một phần của thông tin kỹ thuật.

7. Kiểu mặt tiếp xúc cũng rất quan trọng

Mặt bích có thể có nhiều kiểu mặt tiếp xúc khác nhau.

Một số dạng thường gặp:

• Flat Face.
• Raised Face.
• Ring Type Joint.
• Các dạng chuyên dụng.

Nếu hai mặt ghép không phù hợp, việc lựa chọn gioăng và kiểm soát lực siết sẽ trở nên phức tạp hơn.

Đặc biệt, với các hệ thống có yêu cầu cao về độ kín, cần kiểm tra kỹ kiểu mặt trước khi lắp.

8. So sánh về cấp áp suất

ANSI sử dụng Class, còn DIN/EN thường sử dụng PN.

Ví dụ, trong tài liệu kỹ thuật có thể gặp:

• ANSI Class 150.
• ANSI Class 300.
• PN10.
• PN16.
• PN25.
• PN40.

Không nên xem Class 150 tương đương tuyệt đối với PN16 hoặc Class 300 tương đương tuyệt đối với một cấp PN nào đó.

Việc đối chiếu cần dựa trên tiêu chuẩn cụ thể, vật liệu, nhiệt độ và điều kiện làm việc.

9. Khi nào nên sử dụng mặt bích ANSI?

Mặt bích ANSI phù hợp khi hệ thống, van hoặc thiết bị được thiết kế theo tiêu chuẩn ANSI/ASME tương ứng.

Ví dụ:

• Van công nghiệp chuẩn ANSI.
• Thiết bị đường ống chuẩn ASME.
• Hệ thống công nghiệp dầu khí.
• Nhà máy hóa chất.
• Hệ thống hơi.
• Một số hệ thống xử lý nước.

Điều quan trọng là tiêu chuẩn của mặt bích nên đồng bộ với tiêu chuẩn kết nối của thiết bị.

10. Khi nào nên ưu tiên mặt bích JIS?

Nếu toàn bộ thiết bị đang sử dụng tiêu chuẩn Nhật Bản, sử dụng mặt bích JIS tương ứng thường giúp việc lắp đặt thuận tiện hơn.

Điều này đặc biệt quan trọng khi hệ thống đã được thiết kế đồng bộ từ đầu.

Thay đổi sang ANSI cần có bước kiểm tra kỹ thuật thay vì thay thế trực tiếp.

11. Khi nào cần sử dụng mặt bích DIN?

Tương tự, nếu thiết bị và đường ống sử dụng tiêu chuẩn DIN/EN thì nên kiểm tra đúng mặt bích tương ứng.

Điều này giúp đảm bảo:

• Đúng kích thước.
• Đúng khả năng chịu áp.
• Đúng kiểu kết nối.
• Dễ dàng lắp đặt.
• Hạn chế phải gia công chuyển đổi.

12. Các thông số cần kiểm tra trước khi mua

Một bảng thông tin kỹ thuật cơ bản nên bao gồm:

Thông sốNội dung cần xác địnhKích thướcDNTiêu chuẩnANSI/JIS/DINCấp áp suấtClass hoặc PNVật liệuCarbon steel/inox...Kiểu mặtFF/RF/RTJ...Đường kính ngoàiKiểm tra theo tiêu chuẩnVòng lỗKiểm tra PCDSố lỗTheo tiêu chuẩnLỗ bulôngĐúng kích thướcĐộ dàyTheo thiết kế

Thông tin càng đầy đủ thì khả năng lựa chọn chính xác càng cao.

13. Những lỗi khi chuyển đổi ANSI sang JIS hoặc DIN

Một số trường hợp cần đặc biệt lưu ý:

Lỗi 1: Chỉ đối chiếu DN

Đây là lỗi phổ biến nhất.

Lỗi 2: Chỉ đối chiếu áp suất

Hai mặt bích có cùng mức áp suất danh nghĩa nhưng vẫn có thể khác kích thước kết nối.

Lỗi 3: Không kiểm tra kiểu mặt

RF, FF và RTJ không nên được xem là tương đương tuyệt đối.

Lỗi 4: Bỏ qua vật liệu

Vật liệu ảnh hưởng đến khả năng làm việc trong môi trường nhiệt độ và áp suất khác nhau.

Lỗi 5: Không kiểm tra thiết bị đi kèm

Van, bơm, thiết bị đo hoặc phụ kiện có thể sử dụng một tiêu chuẩn kết nối cụ thể.

14. Kinh nghiệm của Tân Thành khi lựa chọn mặt bích

Theo góc nhìn thực tế, trước khi lựa chọn mặt bích ANSI, người dùng nên xác định tiêu chuẩn của toàn bộ hệ thống.

Nếu thiết bị đang dùng ANSI, nên ưu tiên mặt bích ANSI tương ứng.

Nếu thiết bị dùng JIS, kiểm tra mặt bích JIS.

Nếu hệ thống sử dụng DIN/EN, lựa chọn mặt bích DIN/EN phù hợp.

Trong trường hợp cần chuyển đổi giữa các tiêu chuẩn, nên sử dụng phụ kiện hoặc giải pháp chuyển đổi phù hợp thay vì cố gắng ghép trực tiếp hai mặt bích không đồng bộ.

Tân Thành chia sẻ những thông tin này nhằm hỗ trợ kỹ thuật viên và người sử dụng có thêm kiến thức khi kiểm tra mặt bích trước khi lắp đặt.

Kết luận

ANSI, JIS và DIN đều là những hệ tiêu chuẩn quan trọng trong lĩnh vực đường ống. Mỗi hệ có cách quy định kích thước, cấp áp suất và kết nối riêng.

Khi lựa chọn mặt bích, cần kiểm tra đồng thời DN, tiêu chuẩn, Class/PN, vật liệu, kiểu mặt và kích thước lỗ bulông.

Đặc biệt, không nên mặc định rằng mặt bích ANSI, mặt bích JIS và mặt bích DIN có thể thay thế trực tiếp chỉ vì cùng kích thước danh nghĩa.

Kiểm tra đúng tiêu chuẩn ngay từ đầu là cách đơn giản để hạn chế sai sót và giúp quá trình lắp đặt hệ thống đường ống diễn ra thuận lợi hơn.
