So sánh mặt bích jis, mặt bích din và mặt bích ansi: khác nhau ở đâu?

Trong quá trình thiết kế, thi công và bảo trì hệ thống đường ống, việc lựa chọn đúng tiêu chuẩn mặt bích có ảnh hưởng trực tiếp đến khả năng kết nối giữa đường ống, van và thiết bị. Ba hệ tiêu chuẩn thường gặp là mặt bích JIS, mặt bích DIN và mặt bích ANSI.

Điểm đáng lưu ý là các loại mặt bích này có thể cùng được sử dụng cho đường ống có cùng DN hoặc kích thước danh nghĩa, nhưng không đồng nghĩa với khả năng lắp ghép trực tiếp. Sự khác biệt về kích thước, PCD, số lỗ, đường kính lỗ và cấp áp có thể khiến hai mặt bích không tương thích.

Vì vậy, thay vì chỉ quan tâm đến DN, người sử dụng cần hiểu cách phân biệt từng hệ tiêu chuẩn để tránh sai sót khi lựa chọn.

1. Khác biệt về hệ tiêu chuẩn

Mặt bích JIS thuộc hệ tiêu chuẩn công nghiệp Nhật Bản và được sử dụng phổ biến trong nhiều hệ thống thiết bị, đường ống có nguồn gốc hoặc thiết kế theo tiêu chuẩn Nhật.

Trong khi đó, mặt bích DIN gắn với hệ tiêu chuẩn Đức và được sử dụng rộng rãi trong các hệ thống theo tiêu chuẩn châu Âu.

Mặt bích ANSI thường được sử dụng trong các hệ thống theo tiêu chuẩn Mỹ, đặc biệt ở những công trình sử dụng thiết bị và đường ống theo hệ ASME/ANSI.

Sự khác biệt về tiêu chuẩn kéo theo khác biệt về kích thước hình học và cách phân loại cấp áp.

2. Vì sao cùng DN nhưng không thể ghép?

Đây là câu hỏi thường gặp trong thực tế.

Giả sử một đường ống có DN100. Người sử dụng có thể nghĩ rằng mọi mặt bích DN100 đều có thể lắp với nhau.

Thực tế không phải như vậy.

DN chủ yếu thể hiện kích thước danh nghĩa. Còn để hai mặt bích kết nối được, nhiều thông số khác phải tương thích.

Có thể kể đến:

• Đường kính ngoài.
• Đường kính trong.
• Chiều dày.
• PCD.
• Số lượng lỗ.
• Đường kính lỗ.
• Kiểu bề mặt làm kín.
• Cấp áp.

Chỉ cần một trong những thông số quan trọng này không phù hợp, việc ghép nối có thể gặp khó khăn hoặc không thể thực hiện.

3. So sánh mặt bích JIS và DIN

Mặt bích JIS và DIN đều được sử dụng rộng rãi trong các hệ thống công nghiệp nhưng có hệ thống kích thước riêng.

Khi so sánh hai loại, cần chú ý đến PCD và vị trí lỗ bulông. Đây thường là yếu tố quyết định khả năng lắp ghép.

Một mặt bích JIS DN150 có thể có số lỗ và PCD khác với mặt bích DIN DN150. Vì vậy, việc lấy mặt bích DIN thay cho JIS chỉ dựa trên DN là phương án không nên áp dụng.

Ngoài ra, cấp áp của hai hệ tiêu chuẩn cũng được phân loại theo cách khác nhau. Người thiết kế cần đối chiếu tài liệu kỹ thuật thay vì quy đổi theo cảm tính.

4. So sánh mặt bích JIS và ANSI

ANSI cũng là hệ tiêu chuẩn phổ biến trong các công trình sử dụng thiết bị công nghiệp có nguồn gốc Mỹ hoặc theo tiêu chuẩn ASME.

Một điểm dễ gây nhầm lẫn là người dùng có thể thấy các ký hiệu như Class 150, Class 300 hoặc Class 600 trên mặt bích ANSI và nghĩ rằng có thể quy đổi trực tiếp sang cấp áp của JIS.

Thực tế, không nên quy đổi một cách máy móc.

Khả năng chịu áp còn phụ thuộc vào vật liệu, nhiệt độ và tiêu chuẩn thiết kế. Vì vậy, khi chuyển đổi giữa các hệ tiêu chuẩn cần có bảng đối chiếu kỹ thuật phù hợp.

5. Bảng so sánh tổng quát

Tiêu chíMặt bích JISMặt bích DINMặt bích ANSIHệ tiêu chuẩnNhật BảnĐức/châu ÂuMỹỨng dụngHệ thống theo tiêu chuẩn NhậtHệ thống châu ÂuHệ thống Mỹ/ASMEPhân cấp ápTheo hệ JISTheo hệ DIN/ENTheo ClassKích thước lỗTheo tiêu chuẩn riêngTheo tiêu chuẩn riêngTheo tiêu chuẩn riêngPCDPhụ thuộc DN/cấp ápPhụ thuộc DN/cấp ápPhụ thuộc DN/ClassKhả năng ghép trực tiếpVới mặt bích cùng hệVới mặt bích cùng hệVới mặt bích cùng hệ

Bảng trên chỉ mang tính tổng quát. Khi lựa chọn thực tế cần dựa vào tiêu chuẩn cụ thể của từng sản phẩm.

6. Có thể dùng mặt bích JIS thay cho DIN không?

Câu trả lời là không nên mặc định có thể thay thế.

Trong một số trường hợp, có thể sử dụng phương án chuyển đổi hoặc thiết kế bộ kết nối phù hợp. Tuy nhiên, điều này cần kiểm tra toàn bộ kích thước.

Đặc biệt với đường ống áp lực, việc tự ý khoan lại lỗ hoặc gia công mặt bích để “lắp cho vừa” có thể ảnh hưởng đến độ bền và độ an toàn.

Nếu hệ thống ban đầu được thiết kế theo JIS, phương án tốt nhất thường là duy trì đồng bộ theo JIS khi thay thế.

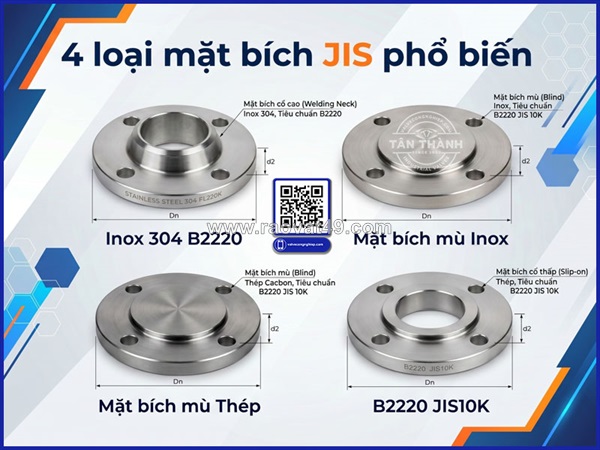

7. Khi nào nên lựa chọn mặt bích JIS?

Mặt bích JIS phù hợp khi:

• Hệ thống sử dụng thiết bị tiêu chuẩn Nhật.
• Van có kết nối bích JIS.
• Đường ống đã được thiết kế theo JIS.
• Các phụ kiện trong hệ thống đang đồng bộ JIS.
• Công trình yêu cầu tiêu chuẩn Nhật Bản.

Tính đồng bộ giúp giảm nguy cơ sai lệch khi thi công và thay thế thiết bị.

8. Khi nào nên lựa chọn mặt bích DIN?

DIN thường được cân nhắc trong những hệ thống sử dụng thiết bị châu Âu hoặc được thiết kế theo tiêu chuẩn DIN/EN.

Việc sử dụng đồng nhất một hệ tiêu chuẩn giúp việc bảo trì, thay thế và quản lý phụ tùng thuận lợi hơn.

9. Khi nào nên lựa chọn mặt bích ANSI?

ANSI/ASME thường xuất hiện trong các công trình sử dụng thiết bị theo tiêu chuẩn Mỹ. Các cấp Class được lựa chọn dựa trên điều kiện áp suất, nhiệt độ và yêu cầu kỹ thuật của hệ thống.

Với những công trình đặc thù, cần kiểm tra đúng tiêu chuẩn áp dụng trong hồ sơ thiết kế.

10. Những lỗi thường gặp khi chuyển đổi tiêu chuẩn

Chỉ quy đổi theo DN

DN giống nhau không đảm bảo lắp vừa.

Quy đổi cấp áp máy móc

JIS, DIN và ANSI có cách phân loại riêng. Không nên lấy một cấp áp của hệ này và xem tương đương tuyệt đối với hệ khác.

Bỏ qua PCD

PCD là một trong những thông số quan trọng nhất khi kiểm tra khả năng ghép nối.

Không kiểm tra mặt làm kín

Ngay cả khi các lỗ bulông phù hợp, bề mặt làm kín vẫn cần tương thích với gioăng và thiết kế hệ thống.

Không kiểm tra nhiệt độ

Khả năng chịu áp của mặt bích có thể thay đổi theo nhiệt độ và vật liệu.

11. Tân Thành chia sẻ kinh nghiệm lựa chọn

Theo kinh nghiệm của Công ty Tân Thành, khi khách hàng hoặc kỹ thuật viên cần xác định một loại mặt bích, nên thu thập đầy đủ thông tin từ mặt bích đang sử dụng thay vì chỉ cung cấp DN.

Nếu có thể, nên đo:

• Đường kính ngoài.
• Đường kính trong.
• Chiều dày.
• PCD.
• Số lỗ.
• Đường kính lỗ.
• Khoảng cách giữa các lỗ.
• Kích thước DN.
• Cấp áp.
• Kiểu mặt làm kín.

Sau đó đối chiếu với tiêu chuẩn tương ứng.

Phương pháp này đặc biệt hữu ích đối với các hệ thống cũ không còn đầy đủ bản vẽ kỹ thuật.

Kết luận

Mặt bích JIS, mặt bích DIN và mặt bích ANSI đều có vai trò quan trọng trong hệ thống đường ống nhưng không thể xem là các loại có thể thay thế trực tiếp cho nhau.

Khi lựa chọn, cần xem xét đồng thời DN, tiêu chuẩn, cấp áp, PCD, số lượng lỗ, đường kính lỗ, vật liệu và kiểu bề mặt làm kín.

Đối với hệ thống sử dụng tiêu chuẩn Nhật Bản, việc lựa chọn đúng mặt bích JIS ngay từ đầu sẽ giúp quá trình thi công và bảo trì thuận lợi hơn, đồng thời hạn chế các vấn đề phát sinh do sai lệch kích thước.

Tân Thành khuyến nghị kỹ thuật viên luôn đối chiếu thông số thực tế với tiêu chuẩn kỹ thuật trước khi quyết định thay thế hoặc chuyển đổi giữa các hệ mặt bích.
