Thiết kế khuôn ép nhựa kỹ thuật cao cho linh kiện phức tạp

   Với nhiều năm kinh nghiệm trong lĩnh vực cơ khí chính xác, Zeng Hsing tự hào là đơn vị tiên phong mang đến giải pháp thiết kế khuôn ép nhựa kỹ thuật cao cho linh kiện phức tạp. Sở hữu đội ngũ kỹ sư chuyên môn sâu cùng hệ thống phần mềm bản quyền tiên tiến như NX, CATIA và SolidWorks, chúng tôi cam kết hiện thực hóa mọi ý tưởng sản phẩm của bạn.

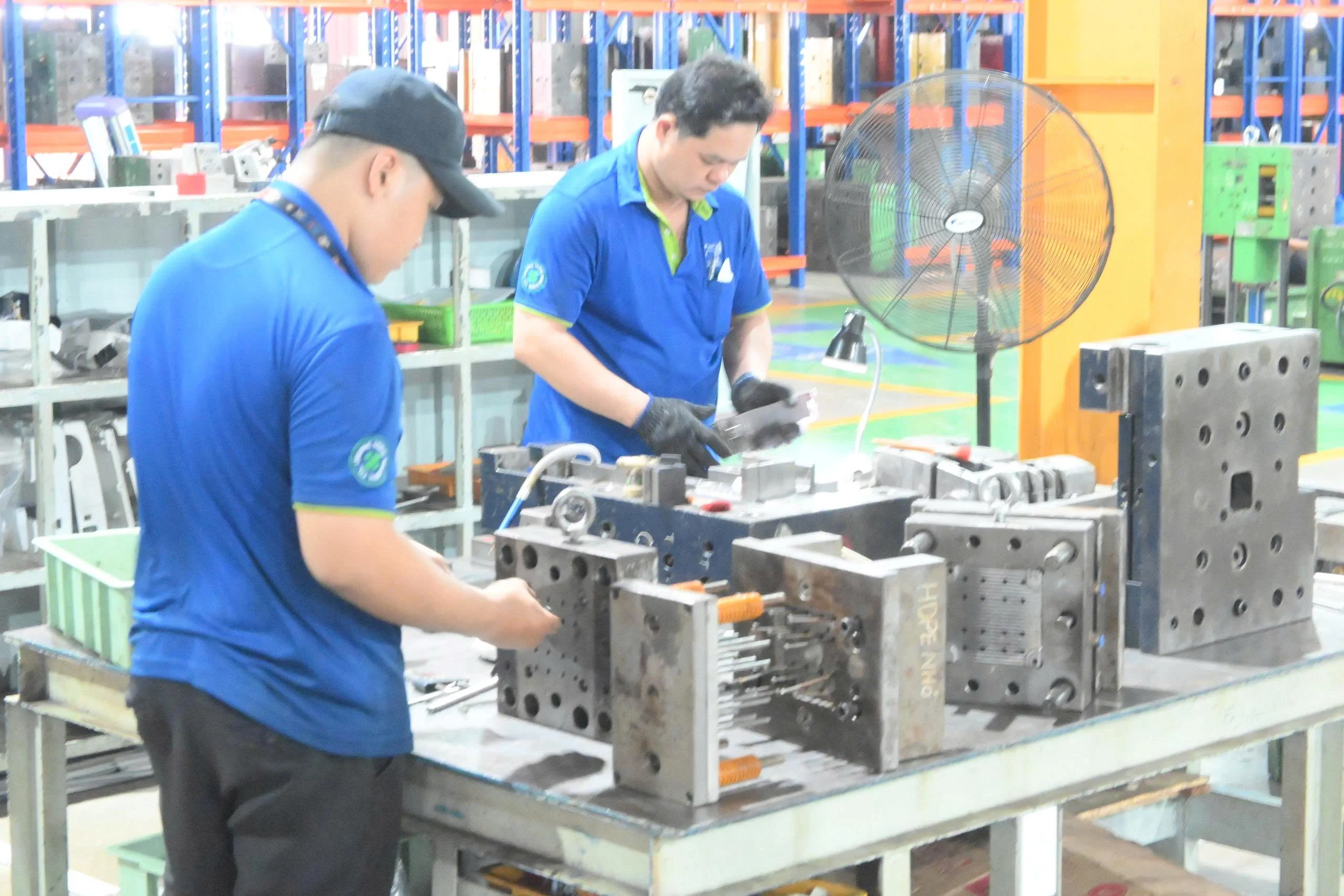

Thách thức khi thiết kế khuôn cho linh kiện phức tạp

Linh kiện nhựa phức tạp thường sở hữu các đặc điểm như: độ dày thành không đồng đều, nhiều ngàm cá (snap-fit), ren trong/ngoài, hoặc yêu cầu thẩm mỹ bề mặt rất cao. Việc thiết kế khuôn cho nhóm sản phẩm này đối mặt với nhiều thách thức kỹ thuật lớn:

• Kiểm soát độ co ngót bất đối xứng: Nhựa kỹ thuật cao (như POM, PC, PC/ABS) có tỷ lệ co ngót khác nhau tùy thuộc vào hướng dòng chảy và độ dày thành sản phẩm, dễ gây biến dạng, cong vênh.
• Hệ thống lói và slide phức tạp: Các chi tiết có hốc sâu hoặc ngàm âm (undercut) bắt buộc phải sử dụng hệ thống slider (con trượt) hoặc lifter (hệ thống đẩy xiên) chuyển động linh hoạt mà không làm kẹt khuôn.
• Điền đầy và bẫy khí: Linh kiện cấu trúc mảnh, nhiều đường gân tăng cứng rất dễ gặp lỗi thiếu liệu (short shot) hoặc cháy xém do khí không thoát kịp tại các góc chết.

>>>> Xem thêm: Gia công khuôn ép nhựa dung sai nhỏ, độ bền cao

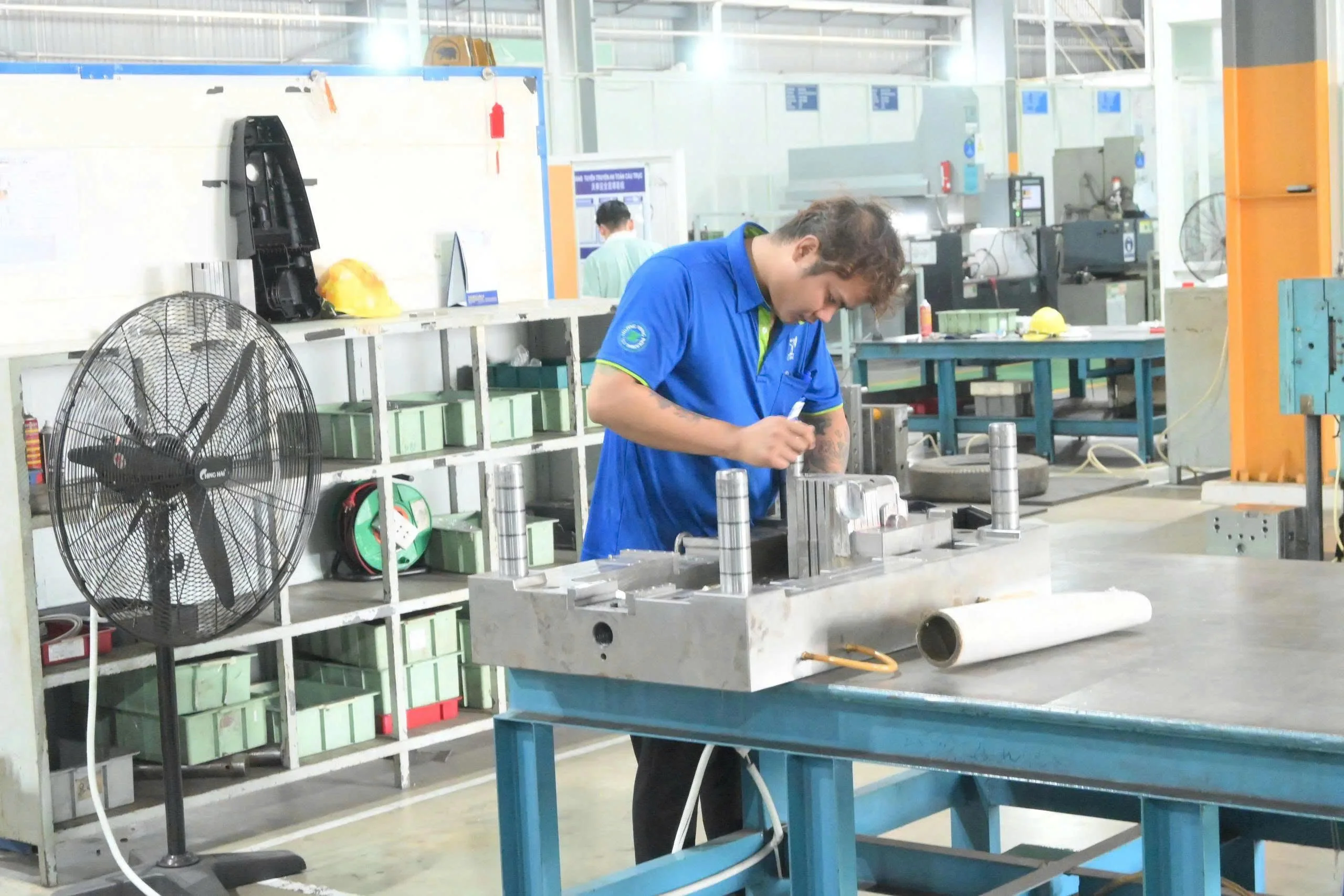

Quy trình thiết kế khuôn ép nhựa kỹ thuật cao chuẩn xác

Để vượt qua các thách thức trên, quy trình thiết kế phải được thực hiện một cách nghiêm ngặt qua 5 giai đoạn cốt lõi:

Phân tích DFM (Design for Manufacturing)

   Đây là bước tiền khả thi quan trọng nhất. Kỹ sư tiến hành phân tích bản vẽ 3D của khách hàng để đánh giá góc thoát khuôn (draft angle), độ dày thành, và vị trí của các đường phân dòng (weld line). Việc phát hiện và điều chỉnh lỗi thiết kế sản phẩm ở giai đoạn này giúp tiết kiệm đến 80% chi phí sửa khuôn sau này.

Mô phỏng dòng chảy bằng phần mềm Moldflow

Đối với linh kiện phức tạp, việc đặt vị trí cổng bơm nhựa (gate location) quyết định chất lượng sản phẩm. Ứng dụng công nghệ mô phỏng Moldflow giúp:

• Dự đoán chính xác áp suất điền đầy và thời gian đóng rắn.
• Tối ưu hóa hệ thống kênh dẫn (Hot runner hoặc Cold runner).
• Phát hiện trước các vùng có nguy cơ bẫy khí để bố trí hệ thống thoát khí chủ động.

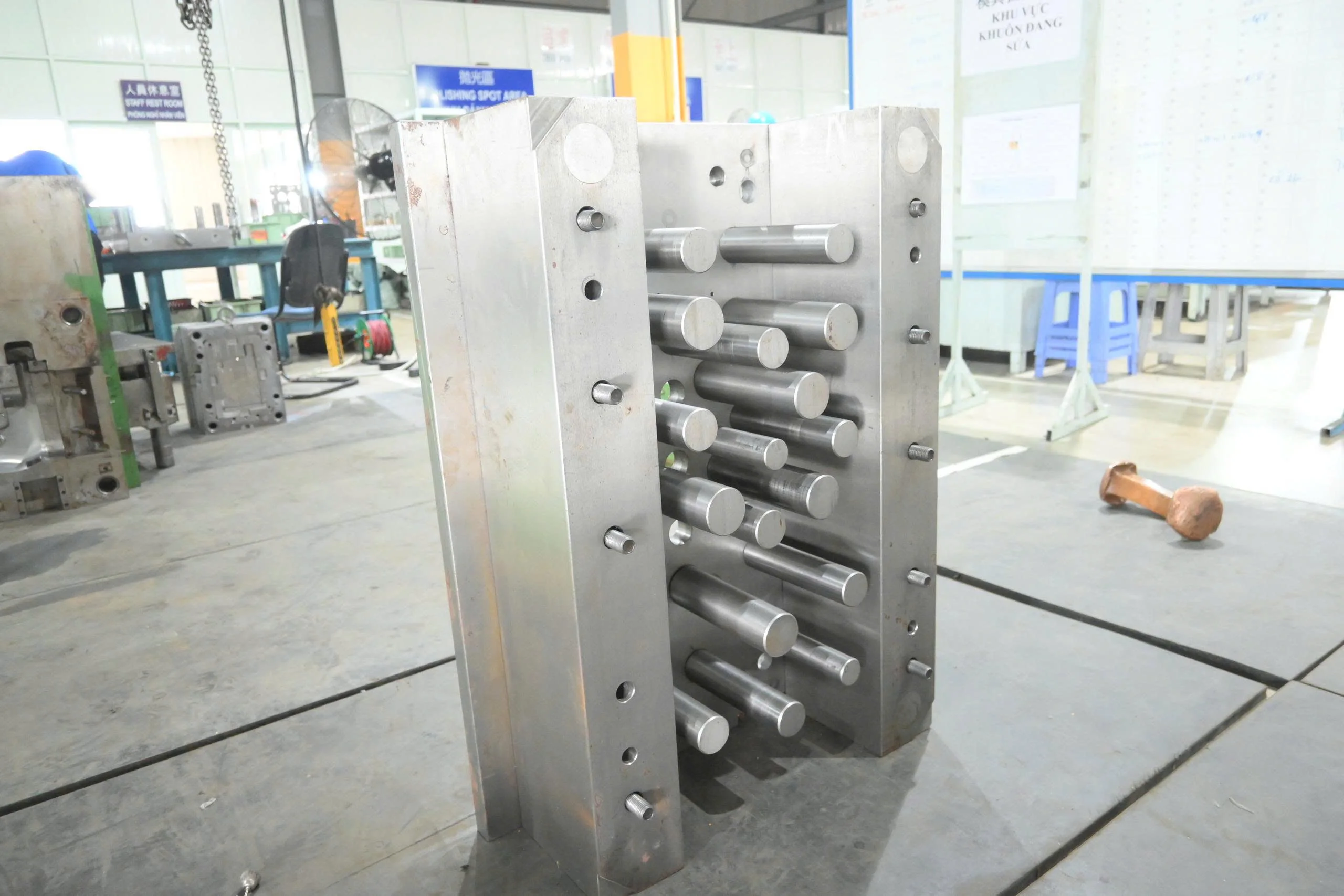

Thiết kế cấu trúc khuôn chi tiết (3D)

Kỹ sư sử dụng các phần mềm cao cấp như NX (Unigraphics), CATIA hoặc SolidWorks để dựng mô hình 3D toàn bộ hệ thống khuôn:

• Mặt phân khuôn (Parting Line): Được tính toán tối ưu để đảm bảo tháo khuôn dễ dàng và không để lại vết bavia mất thẩm mỹ trên sản phẩm.
• Hệ thống làm mát (Cooling System): Thiết kế các đường nước làm mát tuần hoàn, len lỏi vào các lõi khuôn sâu nhằm đảm bảo khuôn giải nhiệt đồng đều, giảm chu kỳ ép (cycle time).

Lựa chọn vật liệu thép làm khuôn chuyên dụng

   Khuôn kỹ thuật cao đòi hỏi độ bền cao để chịu được áp lực phun lớn và số lần dập (shot life) lên đến hàng triệu chu kỳ. Các dòng thép tôi trước (pre-hardened) hoặc thép hợp kim cao cấp được xử lý nhiệt kỹ lưỡng (như NAK80, P20, H13, hoặc S136) luôn là lựa chọn hàng đầu để chống mài mòn và chống ăn mòn hóa học từ nhựa.

Xuất bản vẽ kỹ thuật 2D phục vụ gia công

   Hoàn thiện các bản vẽ chi tiết cho từng linh kiện nhỏ trong khuôn (lõi khuôn, vỏ khuôn, hệ thống đẩy) với dung sai cực nhỏ (vài micromet) để chuyển sang bộ phận gia công CNC, EDM (gia công xung điện).

>>>> Xem thêm: Nhà máy chế tạo khuôn ép nhựa theo yêu cầu - Zeng Hsing

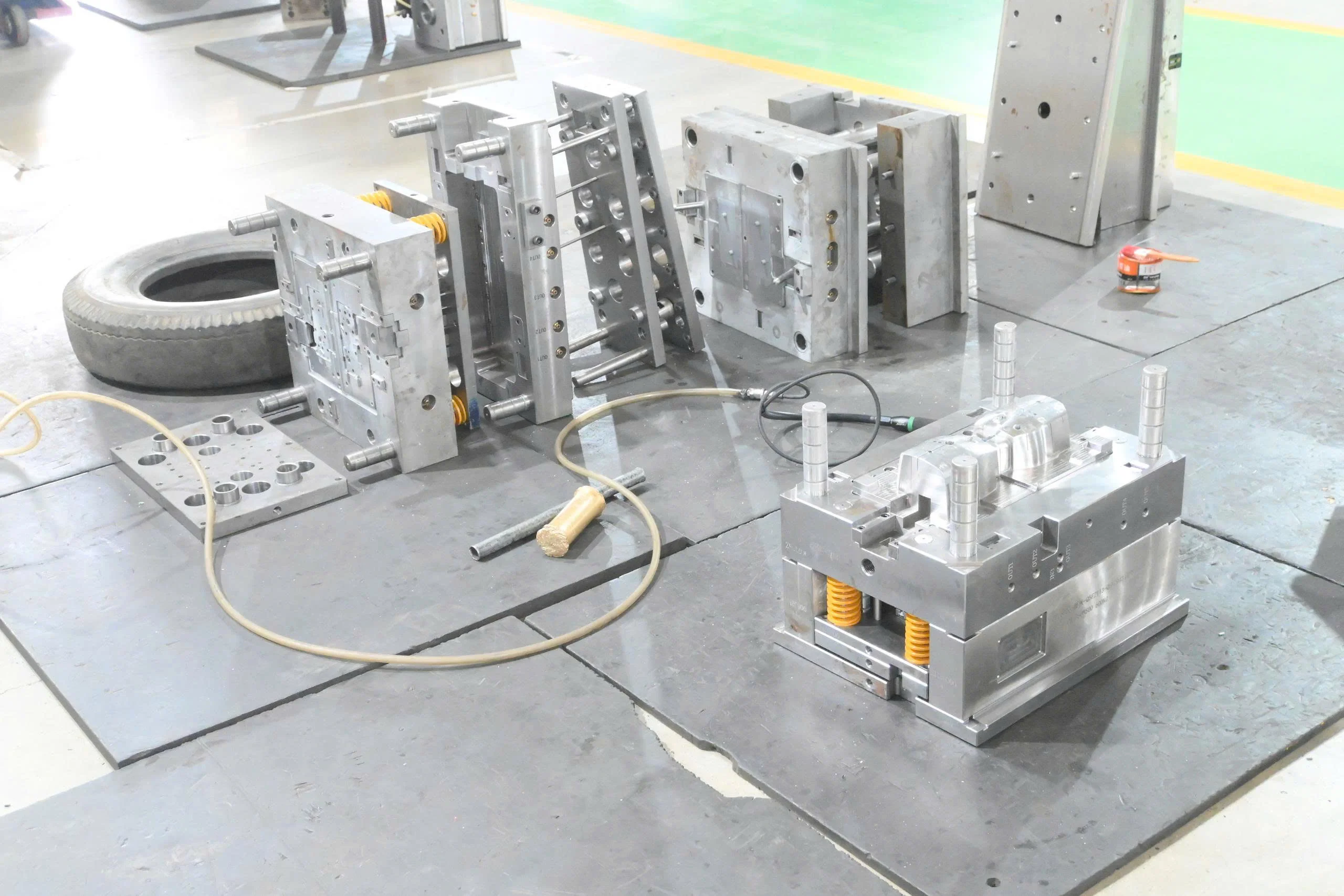

Lợi ích của việc đầu tư thiết kế khuôn kỹ thuật cao

Việc đầu tư bài bản vào khâu thiết kế khuôn ngay từ đầu mang lại những lợi ích vượt trội cho doanh nghiệp:

• Tối ưu hóa chi phí sản xuất: Thiết kế chuẩn xác giúp giảm thiểu tỷ lệ hàng lỗi (nguyên nhân gây lãng phí nguyên liệu và thời gian).
• Rút ngắn thời gian đưa sản phẩm ra thị trường (Time-to-Market): Hạn chế tối đa số lần phải sửa khuôn (modify) sau khi thử khuôn (T1, T2), giúp dây chuyền sản xuất hàng loạt đi vào hoạt động đúng tiến độ.
• Nâng cao tuổi thọ khuôn: Hệ thống cơ cấu chuyển động và hệ thống giải nhiệt tốt giúp khuôn vận hành ổn định, không bị mài mòn cọ xát quá mức, kéo dài khai thác thương mại.

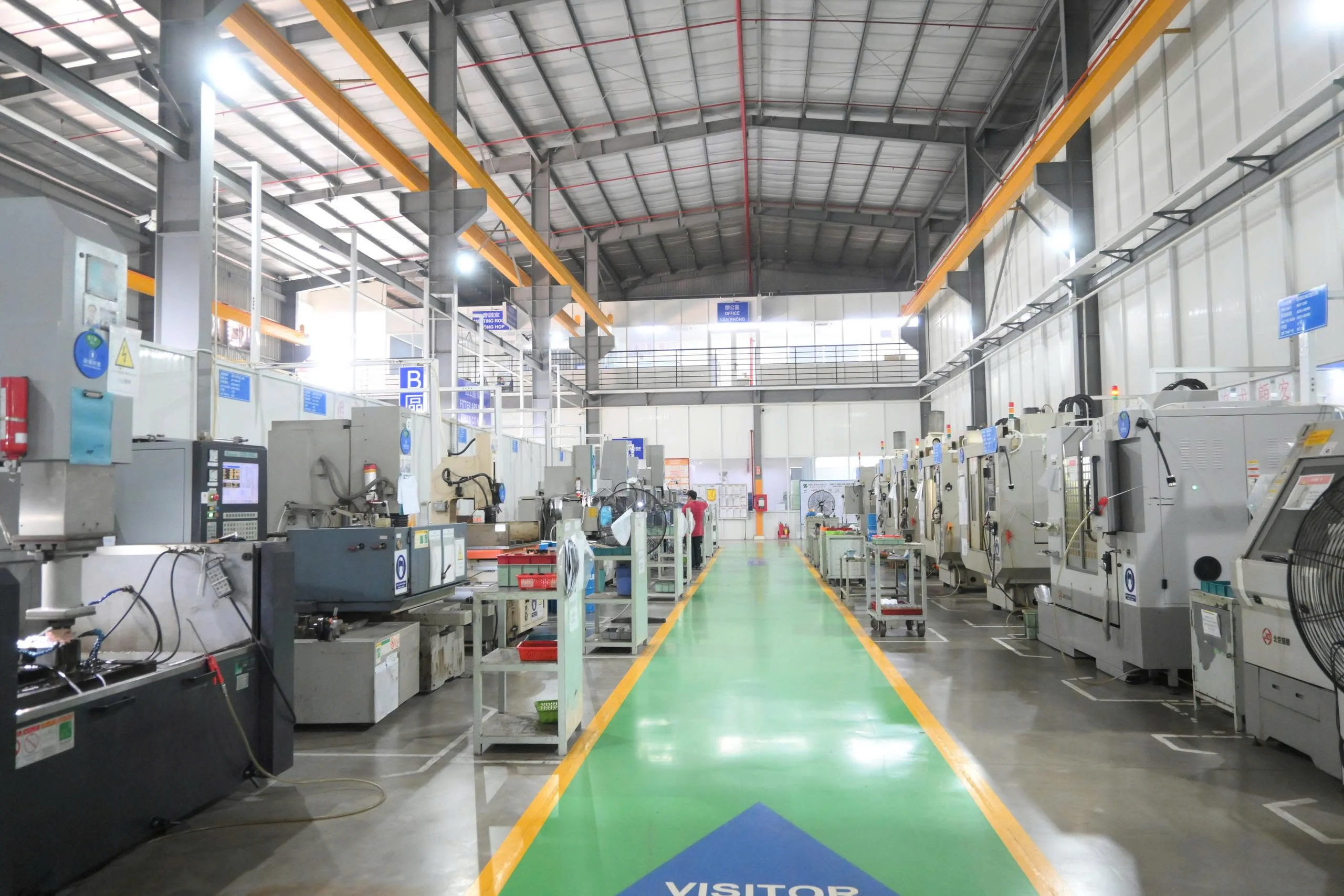

Năng lực cung cấp giải pháp toàn diện

Một dịch vụ thiết kế khuôn ép nhựa kỹ thuật cao uy tín không chỉ giao cho khách hàng bản vẽ, mà phải đi kèm năng lực tích hợp toàn diện:

Tiêu chí năng lựcGiải pháp đáp ứng tiêu chuẩnCông nghệ phần mềmSử dụng hệ thống bản quyền NX, SolidWorks, Moldflow hiện đại nhấtĐội ngũ chuyên giaKỹ sư giàu kinh nghiệm trong ngành cơ khí chính xác và chế tạo máyKhả năng đồng bộThiết kế đi liền với am hiểu thông số máy ép (từ dải lực kẹp 50 tấn đến 650 tấn)Tiêu chuẩn chất lượngToàn bộ quy trình kiểm soát thiết kế tuân thủ nghiêm ngặt ISO 9001

  Nếu doanh nghiệp của bạn đang phát triển các dòng sản phẩm nhựa mới có cấu trúc phức tạp và cần một giải pháp thiết kế khuôn tối ưu, hãy liên hệ ngay với chúng tôi để nhận được sự tư vấn kỹ thuật chuyên sâu và báo giá chi tiết nhất.

>>>> Xem thêm: Dịch vụ chế tạo khuôn mẫu Việt Nam đạt tiêu chuẩn quốc tế

  Hãy liên hệ ngay với Zeng Hsing ngày hôm nay để nhận được sự tư vấn kỹ thuật chuyên sâu từ đội ngũ chuyên gia và giải pháp báo giá tối ưu nhất cho dự án của bạn.
