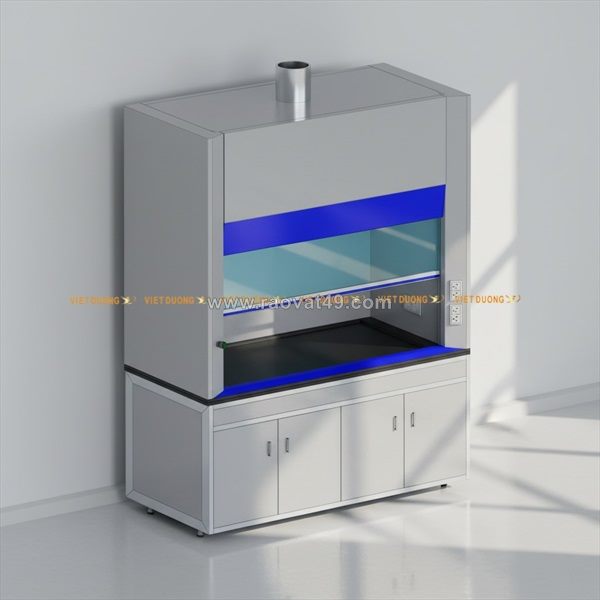

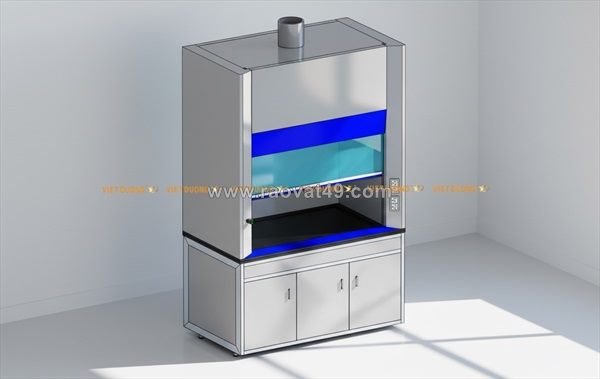

TỦ HÚT KHÍ ĐỘC – TỦ HÚT HÓA CHẤT

(LAB FUME HOOD – LAB FUME CUPBOARD)

Model: VFH-12

Xuất xứ: Việt Dương

Tủ hút khí độc (Lab Fume Hood) được sử dụng phổ biến ở các phòng sạch, phòng QA, QC, bệnh viện, phòng thí nghiệm vi sinh, phòng thí nghiệm an toàn sinh học, phòng thí nghiệm thục phẩm, phòng thí nghiệm hóa chất…

Việc lựa chọn đồ nội thất phòng thí nghiệm phù hợp cho bất kỳ phòng thí nghiệm nào đều là rất quan trọng. Nếu phòng thí nghiệm của bạn yêu cầu một không gian hiện đại và chuyên nghiệp thì việc lựa chọn nội thất phòng thí nghiệm VIETDUONG – HOTLINE 0906.953.553 sẽ là lựa chọn tốt nhất.

Tủ hút khí độc

LAB FUME HOOD

Kích thước ngoài:

1200/1600/00x 900 x 2350 mm DxRxC ( bao gồm chân tủ )

Kích thước khoang làm việc:

938/1380/1638 x 700 x H1400 mm DxRxC

Đặc tính kỹ thuật

Tốc độ gió qua cửa hút: V= 0,4-0,9 m/s

Độ ồn : ≤ 70dB

Cửa bằng kính cường lực dày 5mm, nâng hạ theo nguyên lý đối trọng, di chuyển nhẹ nhàng và có điểm dừng tốt.

Tay nắm cửa nhựa PVC nguyên khối bảo vệ cửa kính, dễ dàng thao tác đóng mở cửa tủ

Chiều cao mở cửa tối đa: 590mm

Phía trong thiết kế đèn chiếu sáng với hệ thống bóng đèn LED siêu bền cung cấp nguồn sáng 700 lux bên trong tủ

Đường kính ống thoát : Ø200 mm

.Vật liệu chế tạo :

Khung bằng inox sơn tĩnh điện, màu ghi và màu xanh

Vách bằng tấm HPL phenolic resin chống hóa chất. Với 2 lớp vách, dễ dàng gắn các hệ thống phụ trợ cho tủ như hệ thống khí, hệ thống cấp nước,…

Mặt tủ bằng tấm Phenolic HPL BestLabTop™ 20mm, gờ chống tràn 12mm, chống ăn mòn hầu hết các hóa chất.

Hệ thống tấm chắn khí động

Được thiết kế mở, có thể tháo rời và điều chỉnh từng khe lái hướng gió, giúp điều chỉnh để thoát hơi tùy hóa chất nặng nhẹ khác nhau, loại trừ hiện tượng chảy acid trong tủ và vệ sinh tủ dễ dàng.

Bộ điều khiển tủ

Bộ điều khiển BestLaber™ bằng vi xử lý, hiển thị thông số trên màn hình LCD

Hệ thống đèn LED và âm thanh hiển thị tình trạng hoạt động của tủ như:

-Tình trạng ON/OFF, chế độ quạt hút, đèn sáng bên trong tủ

-Chế độ cảnh báo lưu lượng thấp, cảnh báo chế độ mở cửa tủ

-Điều chỉnh vận tốc hút trong tủ

-Nút tắt nguồn khẩn cấp

-2 Ổ cắm điện 3 chấu phía bên ngoài

-Nguồn điện: 230VAC

Bồn rửa

Hình oval, Kích thước ngoài: 197x135x5 mm

Vật liệu: nhựa High-grade PP chống hóa chất

Được khoét âm trên mặt bàn tủ hút

Vòi rửa và bộ van điều chỉnh nước bên ngoài tủ

Vòi lõi đồng thau có vị trí cút, sơn phủ epoxy

Vòi được gắn với 01 bộ van điều chỉnh nước bên ngoài tủ, dễ dàng thao tác

Ống ga: Þ10mm (đường kính ngoài, mua thêm)

Ống nước vào: Þ21mm

Ống nước xả: Þ34mm

Ống thoát khí: Þ200mm

Phụ kiện cần mua:

*Tủ đựng hóa chất

Kích thước: 1200/1600/00x900x800 mm DxRxC

Hộc tủ đựng dụng cụ, hóa chất được thiết kế phía dưới tủ hút

Khung bằng inox sơn tĩnh điện

Vách và cửa bằng tấm phenolic HPL chịu hóa chất

Ống thoát hơi hóa chất trong tủ.

*Quạt hút (Exhaust Fan)

Quạt hút # BL51252055, xuất xứ Châu Âu _G7

Quạt hút 3 phase, 380V (hoặc 1 pha 220VAC, đặt khi đặt hàng), với cánh quạt và g quạt bằng nhựa PP high-grade chịu hóa chất và dung môi.

Công suất từ 0.37KW đến 2KW (tùy theo yêu cầu)

Tốc độ vòng quay: 1400v/p

Đường kính cánh quạt 24cm

Bộ biến tần LS giúp khởi động mô tơ ổ định và bảo vệ quá dòng cho mô tơ quạt.

Chân đế mô tơ

*Đường ống lắp đặt

Ống nhựa PVC Þ200mm, dày 5.9mm, sơn phủ màu bạc, dài tối đa 8m.

Miệng thoát lưới nhựa chống chim, chuột,..

THÔNG SỐ KỸ THUẬT

ModelBLH12BLH16BLHKích thước ngoài (bao gồm chân tủ) mm DxRxC1200x 900 x 23501600x 900 x 235000x 900 x 2350Kích thước khoang làm việc mm DxRxC938 x 700 x H14001380 x 700 x H14001638 x 700 x H1400Kích thước chân tủ mm DxRxC1200x 900 x 8001600x 900 x 80000x 900 x 800Công suất quạt*0.37KW0.55KW1.1KW

*Công suất quạt sẽ thay đổi phụ thuộc vào đường ống lắp đặt

CÁC PHỤ KIỆN MUA THÊM NẾU CẦN

1. Bộ xử lý bằng phin lọc carbon FCS08 (Active carbon filter)

Được sử dụng để lọc các hơi dung môi hữu cơ

Kích thước: 800x400x400m

Khung bằng vật liệu composite

Phin lọc than hoạt tính

2. Bộ xử lý hơi tủ hút bằng phương pháp ướt WSR06 (Wet Scrubber)

Được sử dụng lọc các hơi vô cơ, acid,…

Kích thước: 600x400x400mm

Ống dẫn khí vào trong hệ thống xử lý hơi khí độc bằng phương pháp rửa khí qua tháp rửa khí, đảm bảo hơi khí sạch mới được thoát ra ngoài

Mô tơ bơm đầu inox

Thùng châm dung dịch NaOH hoặc H2SO4 điều khiển bằng bộ điều khiển pH

Tủ điện điều khiển được lắp đặt bên trong phòng thí nghiệm, dễ dàng theo dõi và điều khiển.

3. Hệ thống Best-Pass BP-01 – Best-pass Air Curtain

Hệ thống Best-Pass là hệ thống khí chắn bên ngoài mặt tủ, được thiết kế đặc biệt khi làm việc với các loại hơi dung môi độc hại có tỷ trọng nặng hơn không khí (…), giúp an toàn cho người sử dụng.

Dòng không khí tạo tấm chắn không cho hơi dung môi bên trong tủ tràn ra ngoài và dòng không khí có xu hướng đẩy hỗ trợ hơi dung môi thoát ra ngoài theo quạt hút..

Nếu bạn đang có nhu cầu mua sản phẩm hãy liên hệ Việt Dương (SĐT: 02866.866.356) để được hỗ trợ và tư vấn trực tiếp từ chuyên viên của chúng tôi.

Hoặc gọi qua hotline 0906.953.553 – 0949.399.711 Chúng tôi rất hân hạnh được phục vụ Quý khách hàng.
