Đồng hồ áp suất 1 Bar Italy size 100mm chân đứng là gì?

Đồng hồ áp suất 1 Bar Italy size 100mm chân đứng là gì?

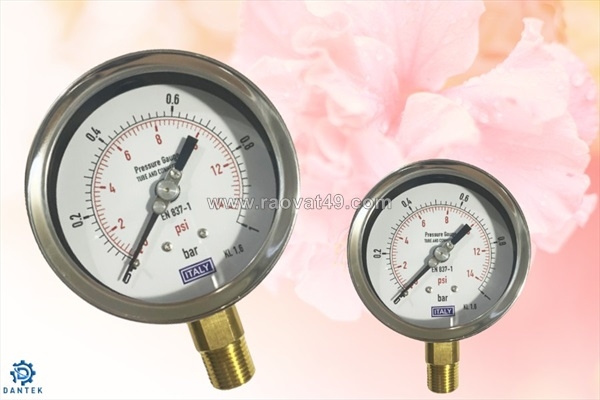

Đồng hồ áp suất 1 Bar Italy size 100mm chân đứng là thiết bị đo áp suất cơ học, được thiết kế để đo áp suất trong phạm vi từ 0 đến 1 bar. Đồng hồ có đường kính mặt 100 mm, kiểu chân kết nối hướng dưới (chân đứng) và được sản xuất theo tiêu chuẩn chất lượng của Italy.

Thiết bị thường được sử dụng trong các hệ thống có áp suất thấp như xử lý nước, khí nén áp thấp, bồn chứa và đường ống công nghiệp, nơi yêu cầu khả năng hiển thị rõ ràng và độ chính xác cao.

Trả lời nhanh

Đồng hồ áp suất 1 Bar Italy size 100mm chân đứng là thiết bị đo áp suất cơ học có dải đo 0–1 bar, mặt đồng hồ 100 mm và kiểu lắp chân đứng. Thiết bị giúp theo dõi áp suất chính xác trong các hệ thống áp suất thấp mà không cần nguồn điện.

xem thêm  Đồng hồ áp suất chân đứng 1000bar ITALY 63mm

Ý nghĩa của dải đo 1 Bar là gì?

Dải đo 0–1 bar cho biết đồng hồ được thiết kế để đo áp suất tối đa 1 bar.

Loại đồng hồ này phù hợp với các hệ thống có áp suất làm việc thấp, giúp:

• Hiển thị áp suất với độ phân giải cao.
• Theo dõi các biến động áp suất nhỏ.
• Hạn chế sai số so với việc sử dụng đồng hồ có dải đo quá lớn.

Việc lựa chọn đúng dải đo sẽ giúp tăng độ chính xác và kéo dài tuổi thọ của đồng hồ.

Size 100mm chân đứng có ý nghĩa gì?

Thông số size 100mm thể hiện đường kính mặt đồng hồ là 100 mm, giúp người vận hành dễ dàng quan sát thông số ngay cả khi lắp đặt ở khoảng cách xa.

Chân đứng (Bottom Connection) là kiểu kết nối có ren nằm ở phía dưới thân đồng hồ, phù hợp với các vị trí lắp đặt trên đường ống hoặc thiết bị theo phương thẳng đứng.

Đây là kiểu lắp phổ biến trong nhiều hệ thống công nghiệp nhờ tính thuận tiện và dễ bảo trì.

Đồng hồ được sử dụng để đo những môi chất nào?

Tùy theo vật liệu chế tạo của chân kết nối và ống Bourdon, đồng hồ có thể sử dụng để đo:

• Nước sạch.
• Nước công nghiệp.
• Khí nén.
• Không khí.
• Dầu thủy lực.
• Chất lỏng không ăn mòn.
• Một số loại khí công nghiệp.

Đối với môi chất có tính ăn mòn hoặc hóa chất đặc biệt, nên lựa chọn đồng hồ có vật liệu inox 316 hoặc model chuyên dụng.

Đồng hồ áp suất 1 Bar Italy size 100mm chân đứng có cấu tạo như thế nào?

Đồng hồ được cấu tạo từ nhiều bộ phận cơ khí có độ chính xác cao nhằm đảm bảo khả năng đo ổn định trong thời gian dài.

Mặt đồng hồ 100mm

Mặt đồng hồ hiển thị giá trị áp suất với các đơn vị phổ biến như:

• bar
• psi
• MPa
• kg/cm² (tùy model)

Đường kính 100 mm giúp người dùng dễ dàng đọc thông số từ khoảng cách xa, phù hợp với môi trường công nghiệp.

Kim chỉ thị

Kim chỉ thị được kết nối với bộ truyền động bên trong.

Khi áp suất thay đổi, kim sẽ quay tương ứng trên thang đo để hiển thị giá trị áp suất hiện tại.

Thiết kế kim nhẹ và cân bằng giúp tăng độ chính xác khi đo.

Ống Bourdon

Ống Bourdon là bộ phận quan trọng nhất của đồng hồ.

Đây là một ống kim loại đàn hồi được uốn cong theo hình chữ C.

Khi áp suất đi vào:

• Ống Bourdon giãn ra.
• Tạo chuyển động cơ học.
• Chuyển động được truyền đến hệ thống bánh răng.

Cơ cấu này giúp đồng hồ hoạt động hoàn toàn bằng cơ học mà không cần nguồn điện.

Bộ truyền động cơ khí

Bộ truyền động gồm:

• Thanh truyền.
• Bánh răng.
• Trục quay.

Nhiệm vụ của bộ truyền động là khuếch đại chuyển động nhỏ của ống Bourdon và truyền đến kim chỉ thị để hiển thị áp suất.

Vỏ đồng hồ

Vỏ đồng hồ thường được chế tạo từ:

• Inox 304.
• Inox 316.
• Thép sơn tĩnh điện (tùy model).

Vỏ có tác dụng bảo vệ các bộ phận bên trong khỏi:

• Bụi bẩn.
• Độ ẩm.
• Va đập.
• Môi trường công nghiệp.

Chân kết nối hướng dưới

Đây là đặc điểm nhận biết của đồng hồ chân đứng.

Ren kết nối được bố trí ở phía dưới thân đồng hồ, giúp việc lắp đặt trên đường ống hoặc bình chứa trở nên đơn giản và chắc chắn.

Các chuẩn ren phổ biến gồm:

• G1/4"
• G1/2"
• NPT

Kính bảo vệ

Kính bảo vệ giúp che chắn mặt đồng hồ khỏi bụi, nước và va đập nhẹ.

Một số model sử dụng kính cường lực hoặc polycarbonate nhằm tăng khả năng chịu lực và kéo dài tuổi thọ sản phẩm.

Nguyên lý hoạt động của đồng hồ áp suất 1 Bar Italy

Đồng hồ áp suất 1 Bar Italy hoạt động như thế nào?

Đồng hồ hoạt động theo nguyên lý chuyển đổi áp suất thành chuyển động cơ học thông qua ống Bourdon.

Quy trình hoạt động gồm các bước:

Bước 1: Môi chất đi vào đồng hồ qua chân kết nối.

Bước 2: Áp suất tác động lên ống Bourdon.

Bước 3: Ống Bourdon giãn nở theo áp suất.

Bước 4: Chuyển động được truyền qua hệ thống bánh răng.

Bước 5: Kim chỉ thị quay và hiển thị giá trị áp suất trên mặt đồng hồ.

Quá trình này diễn ra liên tục, giúp người vận hành theo dõi áp suất theo thời gian thực.

Vì sao đồng hồ không cần nguồn điện?

Đồng hồ áp suất 1 Bar Italy sử dụng hoàn toàn cơ cấu cơ khí.

Nhờ đó, thiết bị:

• Không cần nguồn điện.
• Không cần pin.
• Ít hỏng hóc.
• Hoạt động ổn định trong môi trường công nghiệp.
• Dễ bảo trì và thay thế.

Đây là ưu điểm lớn so với nhiều thiết bị đo điện tử trong các ứng dụng thông thường.

Điều gì giúp đồng hồ đo chính xác ở dải áp suất thấp?

Độ chính xác của đồng hồ phụ thuộc vào:

• Dải đo phù hợp (0–1 bar).
• Chất lượng ống Bourdon.
• Bộ truyền động chính xác.
• Mặt đồng hồ chia vạch rõ ràng.
• Cấp chính xác theo tiêu chuẩn nhà sản xuất.

Khi lựa chọn đúng dải đo và lắp đặt đúng kỹ thuật, đồng hồ áp suất 1 Bar Italy size 100mm chân đứng có thể cung cấp kết quả đo ổn định, hỗ trợ giám sát hiệu quả các hệ thống áp suất thấp trong công nghiệp.
