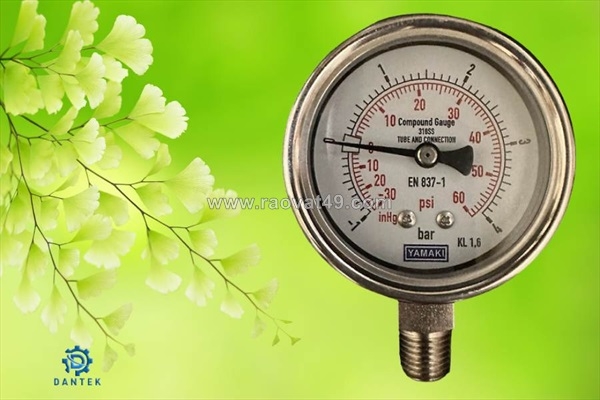

Đồng hồ áp suất Yamaki 1-4 bar là gì?

Đồng hồ áp suất Yamaki 1-4 bar là gì?

Đồng hồ áp suất Yamaki 1-4 bar là thiết bị đo áp suất cơ học được thiết kế để đo áp suất trong khoảng từ 1 bar đến 4 bar. Thiết bị sử dụng cơ cấu ống Bourdon để chuyển đổi áp suất của môi chất thành chuyển động cơ học, sau đó hiển thị giá trị đo trên mặt đồng hồ thông qua kim chỉ thị.

Sản phẩm được sử dụng rộng rãi trong các hệ thống có áp suất thấp đến trung bình như cấp nước, khí nén, xử lý nước, bơm công nghiệp và các dây chuyền sản xuất.

Trả lời nhanh

Đồng hồ áp suất Yamaki 1-4 bar là đồng hồ đo áp suất cơ học có dải đo từ 1 đến 4 bar. Thiết bị hoạt động bằng ống Bourdon, hiển thị áp suất trực tiếp trên mặt đồng hồ, không cần nguồn điện và phù hợp với nhiều hệ thống công nghiệp.

Dải đo 1-4 bar có ý nghĩa gì?

Dải đo 1-4 bar thể hiện khoảng áp suất làm việc mà đồng hồ được thiết kế để đo với độ chính xác cao.

Thiết bị phù hợp với các hệ thống vận hành ổn định trong khoảng áp suất này, giúp:

• Theo dõi áp suất liên tục.
• Phát hiện sớm hiện tượng quá áp hoặc sụt áp.
• Bảo vệ máy bơm và đường ống.
• Kiểm soát hiệu quả quá trình vận hành.

Việc lựa chọn đúng dải đo sẽ giúp đồng hồ hoạt động bền hơn và cho kết quả chính xác hơn.

=>> Xem thêm: Đồng hồ áp lực Yamaki -1-0 bar

Đồng hồ áp suất Yamaki 1-4 bar dùng để đo môi chất nào?

Thiết bị có thể sử dụng để đo áp suất của nhiều loại môi chất như:

• Nước sạch.
• Nước công nghiệp.
• Khí nén.
• Không khí.
• Dầu thủy lực.
• Dầu bôi trơn.
• Các chất lỏng hoặc khí không ăn mòn vật liệu chế tạo của đồng hồ.

Đối với môi chất có tính ăn mòn hoặc nhiệt độ cao, nên lựa chọn đúng vật liệu chân kết nối và sử dụng thêm phụ kiện bảo vệ khi cần.

Đồng hồ áp suất Yamaki 1-4 bar phù hợp với những hệ thống nào?

Với dải đo phổ biến, thiết bị được ứng dụng trong nhiều lĩnh vực như:

• Hệ thống cấp nước.
• Hệ thống tăng áp.
• Hệ thống xử lý nước.
• Hệ thống khí nén.
• Phòng bơm.
• Hệ thống HVAC.
• Nhà máy thực phẩm.
• Nhà máy dược phẩm.
• Nhà máy hóa chất.
• Dây chuyền sản xuất công nghiệp.

Đồng hồ áp suất Yamaki 1-4 bar có cấu tạo như thế nào?

Đồng hồ áp suất Yamaki được cấu tạo từ nhiều bộ phận cơ khí có độ chính xác cao. Mỗi bộ phận đều đảm nhận một chức năng riêng, phối hợp với nhau để đo và hiển thị áp suất.

Mặt đồng hồ hiển thị

Mặt đồng hồ được in rõ các vạch chia áp suất từ 1 đến 4 bar, giúp người dùng dễ dàng quan sát và đọc kết quả.

Tùy theo model, kích thước mặt đồng hồ phổ biến gồm:

• 63 mm
• 75 mm
• 100 mm

Mặt số lớn giúp quan sát thuận tiện ngay cả khi lắp đặt ở khoảng cách xa.

Kim chỉ thị

Kim chỉ thị được kết nối với cơ cấu truyền động bên trong.

Khi áp suất thay đổi, kim sẽ quay tương ứng để hiển thị giá trị áp suất hiện tại.

Kim có độ nhạy cao, giúp phản hồi nhanh với sự thay đổi của áp suất.

Ống Bourdon

Ống Bourdon là bộ phận quan trọng nhất của đồng hồ áp suất.

Ống có dạng cong và được chế tạo từ vật liệu đàn hồi.

Khi áp suất tăng:

• Ống Bourdon có xu hướng duỗi thẳng.
• Chuyển động này được truyền đến hệ thống bánh răng.
• Kim chỉ thị sẽ quay và hiển thị giá trị áp suất.

Đây là nguyên lý được sử dụng trên hầu hết các đồng hồ áp suất cơ hiện nay.

Bộ truyền động cơ khí

Bộ truyền động bao gồm các bánh răng và trục truyền lực.

Nhiệm vụ của bộ phận này là:

• Nhận chuyển động từ ống Bourdon.
• Khuếch đại chuyển động.
• Truyền chính xác đến kim chỉ thị.

Nhờ đó, đồng hồ có thể hiển thị kết quả đo rõ ràng và ổn định.

Vỏ đồng hồ inox

Vỏ đồng hồ thường được chế tạo bằng inox nhằm:

• Chống ăn mòn.
• Chống va đập.
• Bảo vệ các bộ phận bên trong.
• Gia tăng tuổi thọ thiết bị.

Thiết kế này đặc biệt phù hợp với môi trường công nghiệp có độ ẩm hoặc bụi cao.

Chân kết nối

Đồng hồ Yamaki có nhiều kiểu kết nối để đáp ứng các vị trí lắp đặt khác nhau, bao gồm:

• Chân đứng.
• Chân sau.

Các chuẩn ren phổ biến:

• G1/4"
• G1/2"
• NPT (tùy model)

Việc lựa chọn đúng chuẩn ren giúp đảm bảo độ kín và thuận tiện khi lắp đặt.

Kính bảo vệ

Kính bảo vệ giúp:

• Chống bụi.
• Hạn chế hơi ẩm xâm nhập.
• Bảo vệ mặt số và kim chỉ thị.
• Giảm nguy cơ trầy xước trong quá trình sử dụng.

Một số model sử dụng kính cường lực hoặc polycarbonate để tăng khả năng chịu va đập.

Nguyên lý hoạt động của đồng hồ áp suất Yamaki 1-4 bar

Đồng hồ áp suất Yamaki hoạt động như thế nào?

Đồng hồ hoạt động dựa trên sự biến dạng đàn hồi của ống Bourdon khi chịu tác động của áp suất.

Quy trình hoạt động gồm các bước:

Bước 1: Áp suất của môi chất đi vào bên trong ống Bourdon.

Bước 2: Ống Bourdon giãn ra hoặc thay đổi hình dạng theo áp suất.

Bước 3: Chuyển động được truyền đến hệ thống bánh răng.

Bước 4: Kim chỉ thị quay trên mặt đồng hồ.

Bước 5: Giá trị áp suất được hiển thị theo đơn vị bar.

Quá trình này diễn ra liên tục, giúp người vận hành theo dõi áp suất theo thời gian thực.

Vì sao đồng hồ áp suất Yamaki không cần nguồn điện?

Đồng hồ sử dụng hoàn toàn cơ cấu cơ khí để đo áp suất.

Điều này mang lại nhiều lợi ích:

• Không cần nguồn điện.
• Không sử dụng pin.
• Hoạt động ổn định trong thời gian dài.
• Ít hỏng hóc.
• Chi phí bảo trì thấp.
• Phù hợp với môi trường công nghiệp.

Điều gì giúp đồng hồ đo chính xác và ổn định?

Độ chính xác của đồng hồ phụ thuộc vào nhiều yếu tố:

• Chất lượng ống Bourdon.
• Độ chính xác của bộ truyền động.
• Chất lượng vật liệu chế tạo.
• Cấp chính xác của đồng hồ.
• Việc lựa chọn đúng dải đo.
• Lắp đặt và sử dụng đúng kỹ thuật.

Khi được sử dụng đúng điều kiện làm việc, đồng hồ áp suất Yamaki 1-4 bar sẽ cung cấp kết quả đo ổn định, góp phần bảo vệ hệ thống và nâng cao hiệu quả vận hành trong thời gian dài.
