Tư vấn thiết kế sơ đồ hệ thống bơm nước công nghiệp grundfos

   Là thương hiệu máy bơm hàng đầu thế giới, Grundfos luôn là sự lựa chọn ưu tiên của các kỹ sư và chủ đầu tư tại Việt Nam nhờ độ bền vượt trội và hiệu suất cao. Tuy nhiên, thiết bị tốt chỉ phát huy 100% công năng khi được đặt trong một chỉnh thể kỹ thuật đồng bộ. Tự hào là đơn vị có nhiều năm kinh nghiệm trong ngành, Bách Việt cung cấp dịch vụ tư vấn thiết kế sơ đồ hệ thống bơm nước công nghiệp Grundfos trọn gói từ bản vẽ, bố trí đường ống hút/đẩy đúng kỹ thuật cho đến lắp đặt thực tế, cam kết mang lại sự an tâm tuyệt đối cho mọi công trình.

Thiết kế sơ đồ hệ thống bơm nước công nghiệp trước khi thi công

Sơ đồ hệ thống bơm nước công nghiệp là bản vẽ thiết kế thể hiện chi tiết cách bố trí máy bơm, đường ống dẫn, hệ thống van và các thiết bị bảo vệ phụ trợ. Việc khảo sát và lên sơ đồ chuẩn xác ngay từ đầu mang lại những lợi ích vượt trội:

link

• Vận hành ổn định, liên tục: Đảm bảo lưu lượng và cột áp luôn đáp ứng chính xác nhu cầu thực tế của nhà máy, tránh tình trạng thừa hoặc thiếu công suất.
• Hạn chế tối đa rủi ro kỹ thuật: Loại bỏ các hiện tượng nguy hiểm như hiện tượng "búa nước" gây vỡ đường ống hoặc hiện tượng xâm thực (cavitation) làm rỗ cánh bơm.
• Tiết kiệm điện năng: Việc tính toán tổn thất áp suất trên đường ống giúp lựa chọn công suất động cơ tối ưu, giảm hao phí điện.
• Bảo trì, sửa chữa dễ dàng: Giúp các kỹ thuật viên dễ dàng theo dõi, khoanh vùng sự cố và thay thế linh kiện mà không làm gián đoạn toàn bộ hệ thống.

>>>> Xem thêm: Mua máy bơm công nghiệp công suất lớn Grundfos ở đâu uy tín?

Các thành phần cốt lõi trong sơ đồ hệ thống bơm công nghiệp Grundfos

Một sơ đồ hệ thống bơm nước công nghiệp tiêu chuẩn do các kỹ sư Grundfos tư vấn luôn bao gồm đầy đủ các cấu phần sau:

link

1. Nguồn cấp nước (Bể chứa/Giếng khoan)

Nơi lưu trữ và cung cấp nước đầu vào cho hệ thống. Đối với giếng khoan sâu, các dòng bơm chìm như Grundfos SP là lựa chọn tối ưu nhờ hiệu suất thủy lực cao và khả năng chịu mòn tốt.

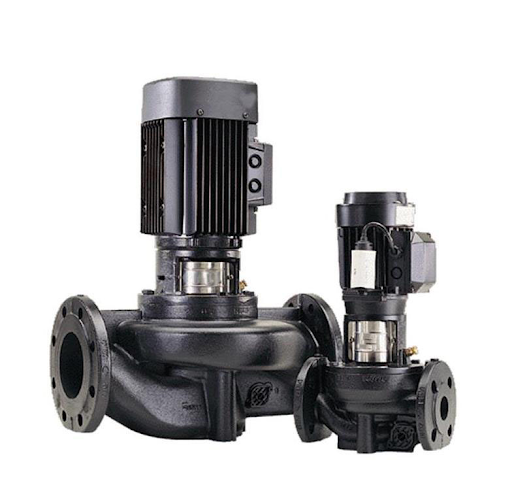

2. Cụm máy bơm chính và dự phòng

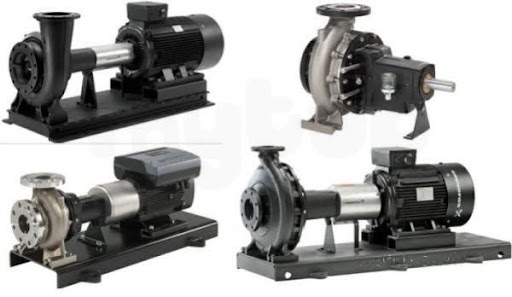

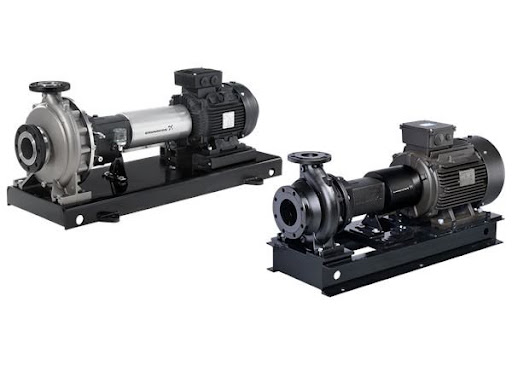

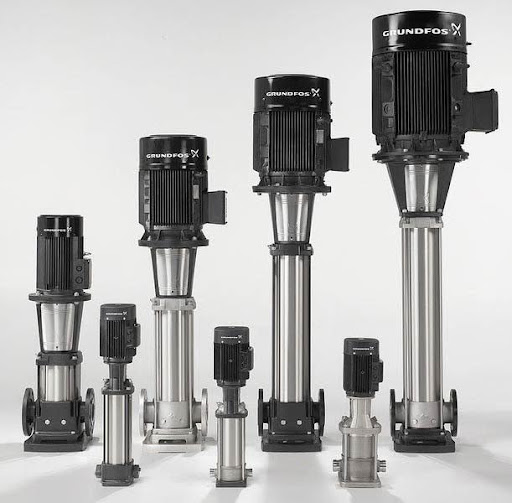

Để đảm bảo hệ thống không bị gián đoạn khi bảo trì, sơ đồ luôn bố trí máy bơm chính chạy song song hoặc luân phiên với máy bơm dự phòng. Dòng bơm ly tâm trục đứng Grundfos CR hoặc bơm trục ngang Grundfos NB/NK thường được ưu tiên lắp đặt.

3. Hệ thống điều khiển thông minh (Biến tần & Tủ điện)

Điểm nâng cấp đáng giá trong thiết kế của Grundfos là việc tích hợp biến tần CUE hoặc hệ thống điều khiển Hydro MPC. Thiết bị này giúp thay đổi tốc độ quay của động cơ theo áp suất thực tế, giúp tiết kiệm đến 30% điện năng và bảo vệ motor khởi động êm ái dưới 3 giây.

4. Hệ thống van và thiết bị đo lường an toàn

• Van một chiều: Ngăn nước chảy ngược làm hỏng cánh bơm khi dừng đột ngột.
• Y lọc (Y-strainer): Đặt ở đường ống hút để loại bỏ rác, bảo vệ cánh bơm không bị kẹt.
• Bình tích áp: Ổn định áp suất đường ống, giảm tần suất ngắt/mở bơm liên tục.
• Cảm biến và rơ-le bảo vệ: Bao gồm cảm biến chống cạn (ngắt bơm khi bể hết nước) và rơ-le nhiệt bảo vệ quá tải động cơ.

>>>> Xem thêm: Đại lý máy bơm Grundfos chính hãng, cam kết CO/CQ đầy đủ

Tiêu chuẩn kỹ thuật khi bố trí đường ống hút và đẩy

Thiết kế đường ống là phần quan trọng nhất trong sơ đồ hệ thống bơm nước công nghiệp. Các kỹ sư cần tuân thủ nghiêm ngặt các nguyên tắc sau:

link

[Bể chứa nước] ---> (Y-Lọc) ---> [Đường ống hút ngắn/lớn] ---> [MÁY BƠM] ---> (Van một chiều) ---> [Đường ống đẩy]

• Đường ống hút: Phải được thiết kế ngắn nhất có thể, không bị gấp khúc đột ngột để tránh tạo bọt khí. Đường kính ống hút bắt buộc phải lớn hơn hoặc bằng đường kính họng hút của máy bơm. Mối nối ống hút phải luôn ngập sâu dưới mực nước động tối thiểu 1 mét.
• Đường ống đẩy: Cần tính toán kích thước đường ống phù hợp với lưu lượng nước để giảm thiểu tổn thất áp suất dọc đường. Bố trí van chặn và van giảm áp tại các vị trí thích hợp để thuận tiện cho việc cô lập hệ thống khi sửa chữa.

Quy trình lắp đặt cơ khí trạm bơm

Khi triển khai từ bản vẽ sơ đồ hệ thống bơm nước công nghiệp ra thực địa, quy trình cơ khí phải tuân thủ trình tự để bảo vệ cấu trúc trục bơm.

link

1. Lắp ráp động cơ vào đầu bơm (Dành cho các model bơm dài giao rời)

1. Dựng động cơ theo phương thẳng đứng ngay tại vị trí miệng giếng khoan, sử dụng kẹp ống chuyên dụng để cố định chắc chắn.
2. Dùng một chiếc kẹp ống thứ hai bắt vào đoạn ống nâng ngắn (khoảng 50 cm) đã vặn sẵn vào đầu đẩy của bơm, dùng tời/cần cẩu nâng đầu bơm lên theo phương đứng.
3. Hạ từ từ đầu bơm xuống khớp với đầu động cơ. Đảm bảo trục bơm và trục động cơ hoàn toàn ăn khớp định tâm.
4. Siết chặt các hạt tán đai giữ hai bộ phận theo lực mô-men xoắn tiêu chuẩn:

• Bu-lông M8: Nm
• Bu-lông M10: 35 Nm
• Bu-lông M12: 45 Nm
• Bu-lông M16: 120 Nm
• Trường hợp đặc biệt: Dòng bơm lớn SP 215 (chạy 50Hz có trên 8 tầng cánh, hoặc chạy 60Hz có trên 5 tầng cánh) yêu cầu lực siết lên đến 150Nm.

link

2. Kết nối đường ống nâng (Ống đẩy) và cố định cáp

• Kẹp ống: Chỉ được phép dùng cờ-lê siết ống kẹp vào vị trí khoang xả (đầu ren đẩy) của bơm, không kẹp vào thân guồng cánh.
• Trường hợp dùng ống nhựa: Bắt buộc phải lắp một khớp nối đệm giữa bơm và đoạn ống đầu tiên. Phải dùng dây chằng không tải (dây cáp treo bảo hiểm) buộc chặt vào khoang xả để treo giữ bơm, tuyệt đối không để ống nhựa chịu lực kéo trực tiếp từ trọng lượng trạm bơm.
• Bố trí kẹp cáp: Cứ mỗi khoảng 3m dọc theo ống nâng, phải lắp một kẹp cố định để giữ cáp điện chìm và dây chằng. Đối với ống nhựa, phải để đoạn cáp điện có độ chùng vừa phải giữa các kẹp vì ống nhựa sẽ giãn dài ra khi chịu tải áp lực nước.

3. Hạ bơm và kiểm tra cao trình giếng

• Dùng thước cặp hoặc ống mẫu kiểm tra lòng giếng khoan trước khi thả để đảm bảo không có vật cản cơ học.
• Tuyệt đối không nâng/hạ hoặc treo giữ máy bơm bằng hệ thống cáp nguồn điện.
• Khi hệ thống đi vào vận hành, mực nước động trong giếng bắt buộc phải cao hơn mối nối cửa hút của guồng bơm tối thiểu 1m.
• Vị trí đặt bơm lý tưởng là phần động cơ chìm phải nằm phía trên bộ phận lưới lọc của giếng khoan để dòng nước lưu thông qua, giải nhiệt cho vỏ động cơ một cách tốt nhất.

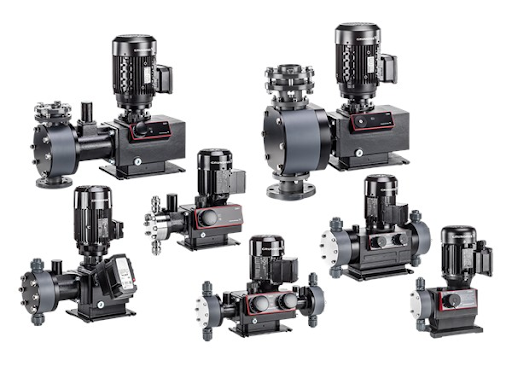

>>>> Xem thêm: Hướng dẫn chọn bơm định lượng màng của Grundfos trong ngành công nghiệp

Liên hệ tư vấn thiết kế sơ đồ trạm bơm công nghiệp uy tín

Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp thiết kế sơ đồ hệ thống bơm nước công nghiệp toàn diện, chuẩn xác và tiết kiệm năng lượng, hãy liên hệ ngay với Bách Việt.

Tự hào là đối tác phân phối và tư vấn kỹ thuật ủy quyền của Grundfos, chúng tôi cam kết cung cấp thiết bị chính hãng đầy đủ chứng chỉ CO/CQ, cùng đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ thiết kế bản vẽ tối ưu riêng cho từng dự án của bạn.
