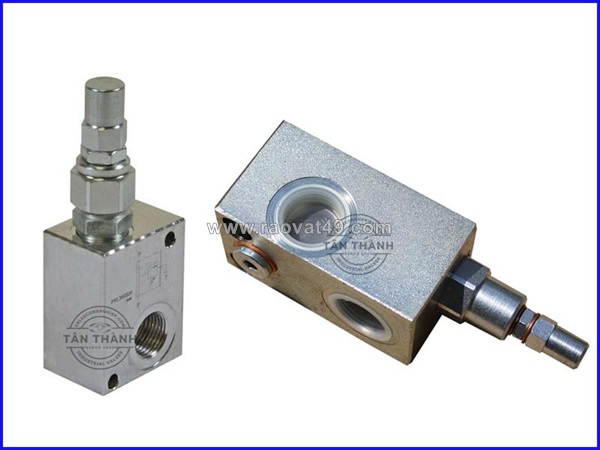

Van an toàn thủy lực là gì? vai trò bảo vệ áp suất trong hệ thống thủy lực

Trong các hệ thống truyền động bằng dầu, áp suất luôn phải được kiểm soát chặt chẽ để đảm bảo thiết bị vận hành ổn định. Nếu áp lực vượt quá giới hạn cho phép, hệ thống thủy lực có thể gặp các sự cố nghiêm trọng như nứt đường ống, hư hỏng bơm hoặc làm giảm tuổi thọ của các thiết bị quan trọng. Để ngăn chặn tình trạng này, van an toàn thủy lực được sử dụng như một thiết bị bảo vệ áp suất tự động.

Bài viết dưới đây do van Tân Thành tổng hợp nhằm giúp bạn hiểu rõ hơn về khái niệm, cấu tạo, nguyên lý và ứng dụng của van an toàn thủy lực trong thực tế. Lưu ý rằng nội dung chỉ mang tính chất cung cấp thông tin kỹ thuật, và Tân Thành không kinh doanh loại van này.

Van An Toàn Thủy Lực Là Gì?

Van an toàn thủy lực là thiết bị được thiết kế để giữ áp suất của hệ thống thủy lực trong giới hạn cho phép. Khi áp suất tăng cao vượt quá mức cài đặt, van sẽ tự động mở để xả bớt lưu chất (thường là dầu thủy lực), giúp giảm áp lực và bảo vệ hệ thống.

Trong lĩnh vực kỹ thuật, van an toàn thủy lực thường được gọi bằng nhiều tên tiếng Anh khác nhau như:

• Hydraulic Safety Valve
• Hydraulic Pressure Relief Valve
• Hydraulic Relief Valve
• Hydraulic Overpressure Valve

Mặc dù có sự khác nhau trong cách gọi, nhưng tất cả đều đề cập đến thiết bị kiểm soát áp suất và bảo vệ hệ thống thủy lực khỏi tình trạng quá tải.

Vai Trò Của Van An Toàn Trong Hệ Thống Thủy Lực

Trong hệ thống thủy lực, áp suất được tạo ra bởi bơm dầu để truyền năng lượng cho các cơ cấu máy. Tuy nhiên, khi lưu lượng bị tắc nghẽn hoặc tải tăng đột ngột, áp suất có thể tăng rất nhanh. Lúc này, van an toàn đóng vai trò như một cơ chế bảo vệ tự động.

Van giúp giảm áp suất dư thừa, từ đó hạn chế nguy cơ nổ đường ống hoặc hỏng hóc thiết bị. Đồng thời, việc duy trì áp suất ổn định còn giúp hệ thống vận hành trơn tru và tăng tuổi thọ của các bộ phận như bơm thủy lực, xi lanh hay bộ điều khiển.

Có thể nói rằng, trong bất kỳ hệ thống thủy lực nào, van an toàn cũng là một thành phần không thể thiếu để đảm bảo độ an toàn và hiệu quả vận hành.

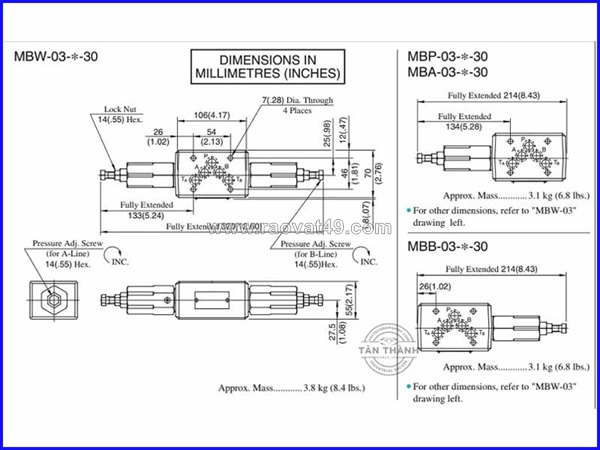

Cấu Tạo Cơ Bản Của Van An Toàn Thủy Lực

Mặc dù có nhiều kiểu thiết kế khác nhau, nhưng phần lớn các van an toàn thủy lực đều có cấu tạo gồm những bộ phận chính sau:

Thân van

Thân van là phần bao bọc bên ngoài, thường được chế tạo từ thép, gang hoặc hợp kim chịu áp lực cao. Bộ phận này giúp bảo vệ các chi tiết bên trong và kết nối với hệ thống đường ống.

Lò xo điều áp

Lò xo tạo ra lực ép giữ đĩa van ở trạng thái đóng. Khi áp suất trong hệ thống tăng lên và vượt quá lực đàn hồi của lò xo, van sẽ bắt đầu mở.

Đĩa van hoặc piston

Đây là bộ phận trực tiếp tiếp xúc với lưu chất. Khi áp suất tăng vượt mức cài đặt, đĩa van sẽ di chuyển để tạo đường xả cho lưu chất.

Vít điều chỉnh áp suất

Bộ phận này cho phép người vận hành thiết lập mức áp suất mở của van theo yêu cầu của hệ thống.

Cửa xả áp

Là nơi lưu chất được thoát ra ngoài khi van mở để giảm áp suất.

Nguyên Lý Hoạt Động Của Van An Toàn Thủy Lực

Nguyên lý hoạt động của van an toàn thủy lực khá đơn giản nhưng hiệu quả. Van hoạt động dựa trên sự cân bằng giữa áp lực của lưu chất và lực đàn hồi của lò xo.

Khi hệ thống vận hành bình thường, áp suất trong đường ống thấp hơn lực nén của lò xo nên đĩa van được giữ kín và không có lưu chất thoát ra ngoài.

Khi áp suất tăng lên vượt quá mức cài đặt, lực tác động từ lưu chất sẽ đẩy đĩa van lên khỏi vị trí ban đầu, tạo ra một khe hở cho dầu thủy lực chảy qua cửa xả.

Sau khi áp suất giảm xuống mức an toàn, lò xo sẽ đẩy đĩa van trở lại vị trí đóng và hệ thống tiếp tục hoạt động bình thường.

Nhờ cơ chế này, van an toàn giúp ngăn chặn hiện tượng quá áp và bảo vệ toàn bộ hệ thống thủy lực.

Phân Loại Van An Toàn Thủy Lực Phổ Biến

Trong thực tế, van an toàn thủy lực được chia thành nhiều loại khác nhau dựa trên nguyên lý hoạt động và thiết kế kỹ thuật.

Một trong những loại phổ biến là van an toàn tác động trực tiếp. Loại này có cấu tạo đơn giản và thường được sử dụng trong các hệ thống thủy lực có lưu lượng nhỏ hoặc trung bình.

Ngoài ra còn có van an toàn điều khiển bằng pilot. Loại van này sử dụng một van phụ để điều khiển van chính, giúp kiểm soát áp suất chính xác hơn và thường được dùng trong các hệ thống công suất lớn.

Bên cạnh đó, van an toàn thủy lực còn được thiết kế với nhiều kiểu kết nối khác nhau như nối ren, mặt bích hoặc dạng cartridge để phù hợp với từng loại hệ thống.

Ứng Dụng Của Van An Toàn Thủy Lực

Van an toàn thủy lực xuất hiện trong rất nhiều lĩnh vực công nghiệp, đặc biệt là những hệ thống sử dụng truyền động bằng dầu.

Trong máy ép thủy lực, van giúp kiểm soát áp suất khi lực ép tăng cao, từ đó bảo vệ khuôn và thiết bị.

Trong máy công trình như máy xúc, xe nâng hay cần cẩu, van an toàn giúp hệ thống vận hành ổn định khi tải trọng thay đổi liên tục.

Ngoài ra, van còn được sử dụng trong hệ thống sản xuất công nghiệp, dây chuyền tự động hóa, thiết bị luyện kim và ngành đóng tàu.

Một Số Lưu Ý Khi Sử Dụng Van An Toàn Thủy Lực

Để van hoạt động hiệu quả và bền bỉ, người dùng cần chú ý lựa chọn loại van có dải áp suất phù hợp với hệ thống. Việc cài đặt áp suất quá cao hoặc quá thấp đều có thể ảnh hưởng đến hiệu quả bảo vệ của van.

Ngoài ra, nên kiểm tra định kỳ và vệ sinh van để đảm bảo các bộ phận bên trong không bị kẹt do cặn bẩn hoặc dầu thủy lực bị nhiễm tạp chất.

Kết Luận

Van an toàn thủy lực là thiết bị đóng vai trò quan trọng trong việc bảo vệ hệ thống khỏi tình trạng quá áp. Nhờ khả năng tự động xả áp khi cần thiết, van giúp duy trì áp suất ổn định, giảm thiểu rủi ro và kéo dài tuổi thọ của thiết bị.

Bài viết trên được van Tân Thành tổng hợp nhằm chia sẻ kiến thức chuyên ngành về thiết bị công nghiệp. Nội dung mang tính chất tham khảo và Tân Thành không kinh doanh sản phẩm van an toàn thủy lực, mà chỉ cung cấp thông tin giúp người đọc hiểu rõ hơn về loại van này.
