Van báo động alarm valve trong hệ thống pccc: chức năng, cách hoạt động và những điều cần biết

Giới thiệu về van báo động Alarm Valve

Trong các hệ thống phòng cháy chữa cháy tự động hiện nay, khả năng phát hiện và cảnh báo sớm đóng vai trò đặc biệt quan trọng. Bên cạnh đầu phun sprinkler, bơm chữa cháy hay hệ thống báo cháy trung tâm, van báo động Alarm Valve là một trong những thiết bị góp phần đảm bảo hệ thống vận hành hiệu quả khi xảy ra hỏa hoạn.

Mặc dù được lắp đặt phổ biến trong các hệ thống sprinkler dạng ướt, nhưng không phải ai cũng hiểu rõ Alarm Valve hoạt động như thế nào, tại sao thiết bị này lại được xem là "trung tâm giám sát" của hệ thống chữa cháy tự động. Trong bài viết này, Tân Thành sẽ giúp bạn hiểu rõ hơn về cấu tạo, chức năng, nguyên lý làm việc và những lưu ý quan trọng khi sử dụng van báo động Alarm Valve.

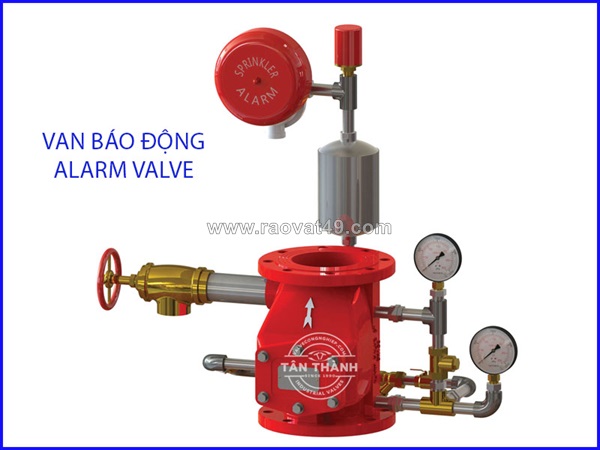

Alarm Valve là gì?

Van báo động Alarm Valve hay còn gọi là van báo động chữa cháy, là loại van chuyên dụng được sử dụng trong hệ thống sprinkler dạng ướt (Wet Pipe Sprinkler System). Thiết bị có nhiệm vụ kiểm soát dòng nước và phát tín hiệu cảnh báo khi nước bắt đầu chảy đến các đầu phun sprinkler do sự cố cháy.

Khác với van một chiều thông thường chỉ cho phép lưu chất đi theo một hướng nhất định, Alarm Valve được thiết kế thêm các cơ cấu giám sát giúp kích hoạt chuông nước hoặc tín hiệu điện khi hệ thống chữa cháy hoạt động.

Nhờ khả năng này, người quản lý có thể nhanh chóng nhận biết hệ thống đang xả nước chữa cháy thực sự thay vì chỉ dựa vào tín hiệu từ đầu báo khói hoặc đầu báo nhiệt.

Tại sao hệ thống sprinkler cần Alarm Valve?

Một hệ thống chữa cháy tự động không chỉ cần phun nước để dập lửa mà còn phải xác nhận rằng việc chữa cháy đang diễn ra.

Giả sử một đầu phun sprinkler bị kích hoạt trong khu vực kho hàng vào ban đêm. Nếu không có Alarm Valve, nước vẫn có thể phun ra nhưng trung tâm vận hành sẽ không nhận được tín hiệu xác nhận. Điều này làm chậm quá trình kiểm tra và xử lý sự cố.

Alarm Valve giúp giải quyết vấn đề này bằng cách phát tín hiệu ngay khi có dòng nước thực tế đi qua van. Đây là lý do thiết bị được yêu cầu lắp đặt trong nhiều hệ thống PCCC theo tiêu chuẩn quốc tế.

Cấu tạo của van báo động Alarm Valve

Mặc dù có nhiều kiểu thiết kế khác nhau tùy từng nhà sản xuất, nhưng một bộ Alarm Valve tiêu chuẩn thường bao gồm các bộ phận chính sau:

Thân van

Thân van là bộ phận chịu áp lực trực tiếp từ nguồn nước chữa cháy. Vật liệu phổ biến nhất là gang cầu hoặc gang dẻo có độ bền cơ học cao và khả năng chống ăn mòn tốt.

Đĩa van

Đĩa van hoạt động tương tự van một chiều, cho phép nước đi theo một hướng từ nguồn cấp đến hệ thống sprinkler.

Buồng trung gian báo động

Đây là khu vực tiếp nhận dòng nước khi van được kích hoạt. Nước từ buồng này sẽ đi đến các thiết bị báo động phụ trợ.

Chuông nước báo động

Chuông nước (Water Motor Gong) sử dụng chính áp lực nước để tạo âm thanh cảnh báo. Ưu điểm của thiết bị này là không cần nguồn điện bên ngoài.

Công tắc áp suất

Pressure Switch có nhiệm vụ chuyển đổi tín hiệu áp suất nước thành tín hiệu điện gửi đến trung tâm điều khiển hoặc hệ thống báo cháy.

Đồng hồ áp suất

Đồng hồ áp suất được lắp ở cả phía trước và phía sau van nhằm theo dõi tình trạng hoạt động của hệ thống.

Nguyên lý hoạt động của Alarm Valve

Trong điều kiện bình thường, hệ thống sprinkler luôn được duy trì đầy nước dưới áp lực ổn định. Áp suất ở hai phía của Alarm Valve gần như cân bằng nên đĩa van vẫn ở trạng thái đóng.

Khi xảy ra hỏa hoạn, nhiệt độ môi trường tăng lên làm bóng thủy tinh hoặc chốt nhiệt bên trong đầu phun sprinkler bị phá vỡ.

Nước lập tức thoát ra ngoài qua đầu phun. Điều này khiến áp suất phía sau van giảm xuống.

Do áp suất nguồn cấp cao hơn, đĩa van mở ra và nước bắt đầu chảy vào hệ thống chữa cháy. Đồng thời, một phần nước được dẫn đến chuông nước và công tắc áp suất.

Chuông nước phát ra âm thanh cảnh báo, trong khi công tắc áp suất truyền tín hiệu về trung tâm điều khiển. Toàn bộ quá trình diễn ra hoàn toàn tự động chỉ trong vài giây.

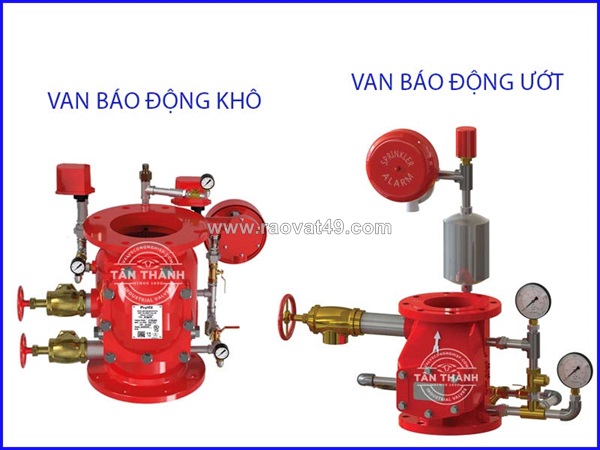

Các loại Alarm Valve phổ biến hiện nay

Tùy theo yêu cầu thiết kế của hệ thống, Alarm Valve có thể được chia thành nhiều loại khác nhau.

Alarm Valve dạng ướt

Đây là loại phổ biến nhất hiện nay. Đường ống luôn chứa đầy nước và sẵn sàng chữa cháy ngay khi sprinkler kích hoạt.

Alarm Valve kết hợp công tắc giám sát

Loại này được tích hợp thêm thiết bị giám sát giúp truyền tín hiệu trực tiếp đến hệ thống quản lý tòa nhà hoặc trung tâm báo cháy.

Alarm Valve đạt chuẩn UL/FM

Đây là các dòng van được kiểm định theo tiêu chuẩn quốc tế nghiêm ngặt, thường được sử dụng trong các dự án yêu cầu mức độ an toàn cao.

Những lợi ích nổi bật của Alarm Valve

Việc sử dụng Alarm Valve mang lại nhiều lợi ích cho hệ thống PCCC.

Thứ nhất, thiết bị giúp xác nhận chính xác việc hệ thống sprinkler đang hoạt động.

Thứ hai, Alarm Valve hỗ trợ phát hiện sự cố nhanh chóng thông qua tín hiệu âm thanh và tín hiệu điện.

Thứ ba, thiết bị giúp giảm thời gian phản ứng khi có cháy xảy ra.

Thứ tư, hệ thống trở nên đáng tin cậy hơn nhờ khả năng giám sát liên tục tình trạng dòng nước chữa cháy.

Cuối cùng, Alarm Valve giúp đáp ứng các yêu cầu kỹ thuật trong thiết kế hệ thống PCCC theo tiêu chuẩn quốc tế.

Hướng dẫn kiểm tra Alarm Valve định kỳ

Để đảm bảo hệ thống luôn sẵn sàng hoạt động, Alarm Valve cần được kiểm tra theo kế hoạch bảo trì định kỳ.

Người vận hành nên kiểm tra áp suất hệ thống hằng tuần nhằm phát hiện các dấu hiệu bất thường.

Chuông nước cần được thử nghiệm định kỳ để xác nhận khả năng hoạt động.

Công tắc áp suất cần được kiểm tra tín hiệu truyền về trung tâm điều khiển.

Ngoài ra, các vị trí kết nối ren, mặt bích và thân van cũng cần được quan sát để phát hiện rò rỉ hoặc hư hỏng.

Đối với những hệ thống vận hành trong môi trường ẩm ướt hoặc có tính ăn mòn cao, việc bảo dưỡng nên được thực hiện thường xuyên hơn.

Một số lưu ý khi sử dụng Alarm Valve

Không tự ý khóa van chặn phía trước Alarm Valve khi hệ thống đang vận hành.

Không tháo rời các phụ kiện báo động nếu không có sự giám sát của đơn vị chuyên môn.

Thường xuyên kiểm tra đồng hồ áp suất để phát hiện sớm các sự cố bất thường.

Tuân thủ quy trình bảo trì theo khuyến nghị của nhà sản xuất và tiêu chuẩn PCCC hiện hành.

Kết luận

Van báo động Alarm Valve là thiết bị đóng vai trò đặc biệt quan trọng trong hệ thống sprinkler chữa cháy tự động. Không chỉ kiểm soát dòng nước, thiết bị còn giúp phát tín hiệu cảnh báo khi hệ thống chữa cháy được kích hoạt, từ đó hỗ trợ phát hiện và xử lý sự cố nhanh chóng hơn.

Hiểu rõ nguyên lý hoạt động, cấu tạo và quy trình kiểm tra Alarm Valve sẽ giúp người vận hành nâng cao hiệu quả quản lý hệ thống PCCC. Tại Tân Thành, chúng tôi thường xuyên chia sẻ các kiến thức chuyên ngành về van công nghiệp, thiết bị PCCC và hệ thống đường ống nhằm mang đến nguồn thông tin hữu ích cho kỹ sư, đơn vị thi công và người sử dụng.
