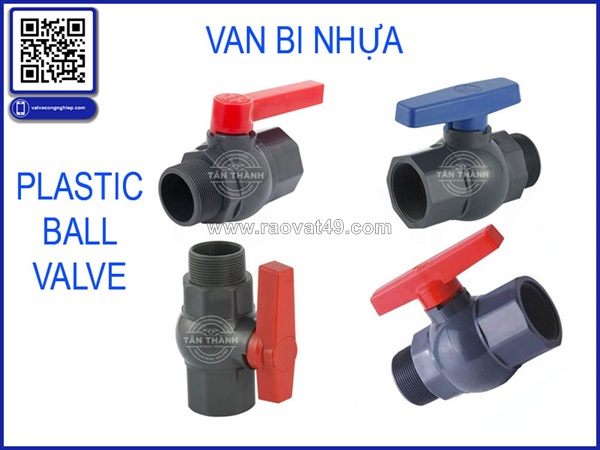

Van bi nhựa plastic ball valve đặc điểm kỹ thuật và những vấn đề cần lưu ý khi sử dụng

Trong các hệ thống đường ống hiện đại, việc kiểm soát dòng chảy không chỉ phụ thuộc vào thiết kế tổng thể mà còn liên quan trực tiếp đến việc lựa chọn loại van phù hợp. Mỗi dòng van công nghiệp đều được chế tạo với những đặc điểm riêng nhằm đáp ứng các điều kiện vận hành khác nhau. Trong số đó, van bi nhựa, hay còn được gọi bằng tên tiếng Anh là Plastic Ball Valve, là một thiết bị được nhiều người quan tâm nhờ kết cấu nhỏ gọn, cơ chế vận hành đơn giản và đặc tính của các loại vật liệu nhựa kỹ thuật.

Không giống như các dòng van được chế tạo hoàn toàn từ gang, thép, inox hoặc đồng, van bi nhựa sử dụng các loại vật liệu polymer phù hợp để tạo thành thân van và một số chi tiết liên quan. Vì vậy, việc tìm hiểu kỹ về giới hạn kỹ thuật, điều kiện làm việc và khả năng tương thích của vật liệu là điều cần thiết trước khi đưa van vào hệ thống.

Tân Thành chia sẻ bài viết này nhằm cung cấp kiến thức tham khảo về van bi nhựa, nguyên lý hoạt động, đặc điểm cấu tạo và những yêu cầu kỹ thuật quan trọng. Nội dung mang tính chất cung cấp thông tin chuyên ngành; hiện Tân Thành không kinh doanh hay cung cấp dòng sản phẩm được đề cập trong bài viết.

Van bi nhựa là gì?

Van bi nhựa là một dạng ball valve sử dụng viên bi có lỗ xuyên tâm để kiểm soát sự lưu thông của lưu chất trong đường ống. Khi viên bi xoay đến vị trí phù hợp, lỗ trên viên bi sẽ tạo thành một đường dẫn cho phép lưu chất đi qua. Ngược lại, khi viên bi xoay một góc khoảng 90 độ, phần đặc của bi sẽ chặn đường đi của lưu chất.

Đây là nguyên lý hoạt động cơ bản của nhiều dòng van bi hiện nay.

Tên gọi Plastic Ball Valve thường được sử dụng để phân biệt dòng van có thân làm từ nhựa kỹ thuật với những loại van bi bằng kim loại. Tùy thuộc vào thiết kế, vật liệu nhựa có thể được lựa chọn để đáp ứng các yêu cầu khác nhau về môi trường làm việc.

Van bi nhựa thường được sử dụng trong những hệ thống phù hợp với đặc tính của vật liệu. Vì thế, khi tìm hiểu về van bi công nghiệp, không nên đánh giá một thiết bị chỉ dựa vào hình dạng bên ngoài mà cần xem xét toàn bộ điều kiện vận hành thực tế.

Cơ chế đóng mở của van bi nhựa

Điểm đặc trưng của ball valve nằm ở bộ phận viên bi bên trong thân van.

Viên bi được khoan một lỗ xuyên tâm và kết nối với trục điều khiển. Khi người vận hành xoay tay gạt, chuyển động sẽ được truyền đến trục van và làm viên bi xoay theo.

Có hai trạng thái cơ bản:

Trạng thái mở

Khi lỗ xuyên tâm của viên bi nằm cùng hướng với đường ống, lưu chất có thể đi qua van.

Trong điều kiện thiết kế phù hợp, cấu tạo này giúp tạo ra đường đi tương đối thông thoáng cho dòng chảy.

Trạng thái đóng

Khi viên bi xoay làm phần đặc của bi nằm chắn ngang đường ống, lưu chất sẽ bị ngăn lại.

Nhờ khả năng thay đổi trạng thái chỉ bằng góc quay khoảng 90 độ, van bi ball valve có ưu điểm về tốc độ thao tác.

Tuy nhiên, tốc độ đóng mở không phải là yếu tố duy nhất cần quan tâm. Việc lựa chọn van công nghiệp phù hợp còn phụ thuộc vào nhiều thông số kỹ thuật khác.

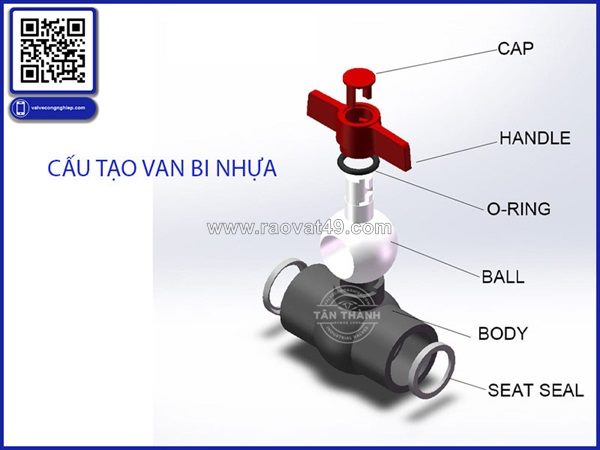

Cấu tạo của một van bi nhựa

Tùy theo từng thiết kế cụ thể, cấu tạo của van bi nhựa có thể có sự khác biệt. Tuy nhiên, một thiết bị cơ bản thường bao gồm các bộ phận sau.

Thân van

Thân van là bộ phận tạo nên kết cấu chính của thiết bị. Đối với Plastic Ball Valve, vật liệu thân có thể là PVC, CPVC, PP hoặc một số loại nhựa kỹ thuật khác.

Thân van không chỉ giữ các chi tiết bên trong mà còn tiếp xúc trực tiếp hoặc gián tiếp với điều kiện môi trường bên ngoài. Vì vậy, vật liệu thân cần được lựa chọn dựa trên điều kiện sử dụng thực tế.

Viên bi

Viên bi là bộ phận trực tiếp thực hiện chức năng kiểm soát dòng chảy.

Chất lượng bề mặt của viên bi có thể ảnh hưởng đến khả năng làm kín và độ ổn định khi vận hành. Bề mặt không phù hợp có thể làm tăng ma sát hoặc ảnh hưởng đến các bộ phận làm kín.

Trục van

Trục van kết nối bộ phận điều khiển với viên bi.

Khi tay gạt được xoay, trục van sẽ truyền mô-men xoắn để thay đổi vị trí của viên bi.

Gioăng và vòng làm kín

Gioăng là bộ phận có vai trò rất quan trọng trong toàn bộ cấu tạo của van bi công nghiệp.

Dù thân van có vật liệu phù hợp nhưng gioăng không tương thích với lưu chất hoặc nhiệt độ thì khả năng làm kín vẫn có thể bị ảnh hưởng.

Do đó, khi đánh giá thông số kỹ thuật của van, cần xem xét cả vật liệu của các bộ phận làm kín.

Tay gạt

Tay gạt được sử dụng trong các loại van vận hành thủ công.

Thông thường, hướng của tay gạt có thể giúp người vận hành nhận biết nhanh trạng thái cơ bản của van. Tuy nhiên, cách bố trí cụ thể có thể khác nhau tùy vào thiết kế của từng thiết bị.

Vật liệu chế tạo ảnh hưởng như thế nào đến van bi nhựa?

Vật liệu là một trong những yếu tố quan trọng nhất khi tìm hiểu về van bi nhựa.

Khái niệm “nhựa” bao gồm nhiều loại vật liệu có đặc tính khác nhau. Vì vậy, không thể cho rằng tất cả các dòng Plastic Ball Valve đều có khả năng làm việc trong cùng một điều kiện.

PVC

PVC được sử dụng trong nhiều hệ thống đường ống nhựa. Tùy theo thiết kế và thông số cụ thể, vật liệu này có thể phù hợp với một số môi trường nhất định.

CPVC

CPVC có đặc tính riêng và thường được xem xét cho những điều kiện yêu cầu khả năng chịu nhiệt cao hơn so với một số loại nhựa thông dụng.

Tuy nhiên, giới hạn nhiệt độ thực tế cần được xác định theo tài liệu kỹ thuật của từng sản phẩm.

PP

PP là một loại vật liệu được sử dụng trong một số ứng dụng công nghiệp nhờ những đặc tính hóa học riêng.

Việc sử dụng van bi PP cần dựa trên khả năng tương thích giữa vật liệu và lưu chất thực tế.

PVDF

PVDF thường được nhắc đến trong các môi trường có yêu cầu cao hơn về khả năng chống chịu hóa chất.

Tuy nhiên, việc lựa chọn vật liệu không nên chỉ dựa trên đánh giá chung. Các thông số kỹ thuật cụ thể của hệ thống luôn cần được xem xét trước tiên.

Những yêu cầu kỹ thuật quan trọng đối với van bi nhựa

Để hệ thống vận hành ổn định, quá trình lựa chọn van bi công nghiệp cần dựa trên nhiều yếu tố khác nhau.

1. Tương thích với lưu chất

Trước tiên, cần xác định chính xác loại lưu chất chảy qua van.

Lưu chất có thể là nước, dung dịch xử lý, hóa chất hoặc những loại chất có đặc tính riêng. Mỗi loại vật liệu có mức độ tương thích khác nhau với các môi trường này.

Nếu lựa chọn không phù hợp, vật liệu có thể bị ảnh hưởng theo thời gian và dẫn đến những vấn đề như:

• Suy giảm độ bền.
• Biến dạng bề mặt.
• Giảm khả năng làm kín.
• Rò rỉ.
• Hư hỏng các bộ phận bên trong.

Do đó, việc kiểm tra khả năng tương thích giữa lưu chất với thân van, viên bi và gioăng là yêu cầu cần thiết.

2. Áp suất làm việc của hệ thống

Áp suất là thông số không thể bỏ qua khi lựa chọn ball valve.

Mỗi van có giới hạn áp suất làm việc riêng. Người sử dụng cần phân biệt giữa điều kiện áp suất vận hành bình thường và những tình huống áp suất có thể tăng hoặc thay đổi trong hệ thống.

Không nên lựa chọn van chỉ dựa trên mức áp suất trung bình mà bỏ qua những biến động có thể xảy ra.

Các yếu tố như thay đổi lưu lượng, đóng mở nhanh hoặc đặc điểm vận hành của máy bơm đều có thể ảnh hưởng đến áp suất đường ống.

3. Nhiệt độ của lưu chất

Nhiệt độ có ảnh hưởng trực tiếp đến đặc tính của vật liệu nhựa.

Khi nhiệt độ tăng lên, một số vật liệu có thể thay đổi về độ cứng hoặc khả năng chịu lực. Vì vậy, giới hạn nhiệt độ cần được kiểm tra cẩn thận.

Khi đánh giá một Plastic Ball Valve, nên xác định:

• Nhiệt độ thấp nhất.
• Nhiệt độ vận hành thông thường.
• Nhiệt độ cao nhất.
• Khả năng thay đổi nhiệt độ đột ngột.

Thông số nhiệt độ cần được xem xét đồng thời với áp suất vì khả năng chịu áp của một số vật liệu có thể thay đổi theo điều kiện nhiệt độ.

4. Kích thước và lưu lượng

Kích thước của van bi cần phù hợp với hệ thống đường ống.

Việc lựa chọn sai kích thước có thể làm ảnh hưởng đến khả năng lắp đặt và đặc tính dòng chảy.

Bên cạnh đường kính danh nghĩa, cần quan tâm đến lưu lượng vận hành thực tế. Một hệ thống có lưu lượng lớn hoặc yêu cầu đặc biệt về dòng chảy có thể cần những tính toán kỹ thuật cụ thể.

5. Kiểu kết nối

Van bi nhựa có thể sử dụng nhiều kiểu kết nối khác nhau.

Các dạng thường gặp gồm:

• Kết nối ren.
• Kết nối dán keo.
• Kết nối rắc co.
• Kết nối theo thiết kế chuyên dụng.

Kiểu kết nối không chỉ quyết định cách lắp đặt mà còn ảnh hưởng đến quá trình bảo trì.

Ví dụ, một số thiết kế có khả năng tháo rời thuận tiện hơn khi cần kiểm tra hoặc thay thế thiết bị. Vì vậy, đây là yếu tố cần được xem xét ngay từ giai đoạn thiết kế hệ thống.

Tại sao gioăng làm kín là chi tiết không thể bỏ qua?

Khi tìm hiểu về van bi ball valve, nhiều người thường tập trung vào vật liệu thân van mà ít quan tâm đến các bộ phận làm kín.

Trên thực tế, gioăng và vòng đệm đóng vai trò rất quan trọng.

Các chi tiết này phải tiếp xúc với lưu chất và chịu tác động từ nhiệt độ, áp suất cũng như chuyển động của viên bi.

Nếu vật liệu làm kín không phù hợp, nguy cơ rò rỉ có thể xuất hiện ngay cả khi thân van vẫn còn trong tình trạng tốt.

Vì vậy, việc kiểm tra thông số của gioăng cần được thực hiện cùng với quá trình đánh giá vật liệu thân van.

Lưu ý khi lắp đặt van bi nhựa

Một chiếc van công nghiệp có chất lượng tốt vẫn có thể gặp vấn đề nếu quá trình lắp đặt không phù hợp.

Trước khi lắp đặt, nên kiểm tra:

• Tình trạng bên ngoài của van.
• Kiểu kết nối.
• Kích thước đường ống.
• Hướng bố trí thiết bị.
• Không gian thao tác tay gạt.
• Điều kiện chịu lực của đường ống.

Đặc biệt, hệ thống đường ống cần được bố trí hợp lý để tránh truyền tải trọng quá mức lên thân van.

Không nên sử dụng van như một điểm chịu lực cho đường ống.

Sau khi lắp đặt, cần kiểm tra hoạt động đóng mở và theo dõi các vị trí kết nối trước khi hệ thống đi vào vận hành chính thức.

Những dấu hiệu cần kiểm tra trong quá trình sử dụng

Trong quá trình vận hành, việc kiểm tra định kỳ có thể giúp phát hiện sớm những vấn đề phát sinh.

Một số dấu hiệu cần chú ý gồm:

• Xuất hiện rò rỉ.
• Tay gạt vận hành khó khăn.
• Bề mặt thân van có dấu hiệu bất thường.
• Vị trí kết nối không ổn định.
• Khả năng đóng hoặc mở không còn như ban đầu.

Khi phát hiện vấn đề, cần xác định nguyên nhân thay vì tiếp tục tác động lực mạnh để vận hành van.

Đối với hệ thống có điều kiện hoạt động liên tục hoặc lưu chất đặc biệt, việc kiểm tra cần được thực hiện theo quy trình phù hợp.

Van bi nhựa có phải lựa chọn phù hợp cho mọi hệ thống?

Câu trả lời là không.

Cũng giống như mọi loại van công nghiệp, van bi nhựa có những giới hạn và điều kiện ứng dụng riêng.

Việc lựa chọn thiết bị cần dựa trên các thông số kỹ thuật thay vì chỉ dựa vào tên gọi hoặc giá thành. Một dòng van phù hợp với hệ thống này chưa chắc đã phù hợp với hệ thống khác.

Trước khi lựa chọn ball valve, cần xác định rõ:

• Lưu chất là gì?
• Áp suất làm việc bao nhiêu?
• Nhiệt độ vận hành như thế nào?
• Hệ thống sử dụng loại đường ống nào?
• Điều kiện môi trường xung quanh ra sao?
• Có yêu cầu đặc biệt về bảo trì hay không?

Chỉ khi những yếu tố này được đánh giá đầy đủ, việc lựa chọn van bi công nghiệp mới có cơ sở kỹ thuật rõ ràng.

Kết luận

Van bi nhựa – Plastic Ball Valve là một trong những dòng van hoạt động theo nguyên lý sử dụng viên bi xoay để kiểm soát dòng chảy. Nhờ thiết kế tương đối đơn giản và sự đa dạng về vật liệu, dòng van này có thể được ứng dụng trong nhiều hệ thống có điều kiện phù hợp.

Tuy nhiên, để sử dụng hiệu quả, người vận hành cần đặc biệt quan tâm đến khả năng tương thích của vật liệu với lưu chất, giới hạn áp suất, nhiệt độ, kích thước, kiểu kết nối và vật liệu làm kín.

Không nên lựa chọn một chiếc van bi, ball valve hay van bi ball valve chỉ dựa trên hình thức hoặc tên gọi. Việc đánh giá các thông số kỹ thuật thực tế luôn là yếu tố quan trọng giúp hệ thống vận hành ổn định và hạn chế những rủi ro không cần thiết.

Tân Thành chia sẻ nội dung này nhằm mang đến thêm kiến thức tham khảo về van công nghiệp, van bi, ball valve, van bi ball valve và van bi công nghiệp. Bài viết chỉ mang tính chất chia sẻ thông tin kỹ thuật, không nhằm mục đích giới thiệu hay kinh doanh sản phẩm van bi nhựa.
