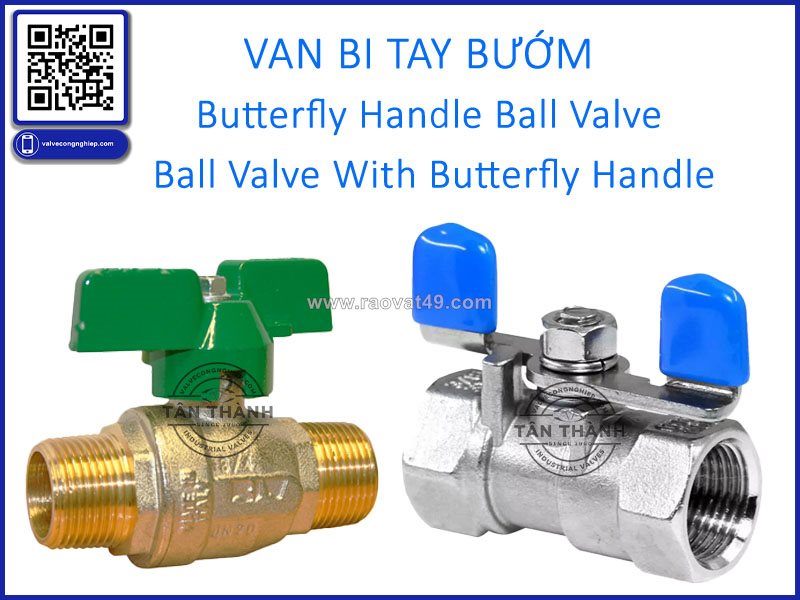

Van bi tay bướm (butterfly handle ball valve) ứng dụng thực tế trong hệ thống cấp nước và công nghệ

1. Vai trò của van bi tay bướm trong các hệ thống lưu chất

Trong những hệ thống đường ống hiện đại, việc kiểm soát dòng chảy là một yêu cầu không thể thiếu. Từ mạng lưới cấp nước, hệ thống khí nén cho đến các đường ống phụ trợ trong nhà máy, mỗi vị trí đều cần có phương án đóng mở và cô lập lưu chất phù hợp.

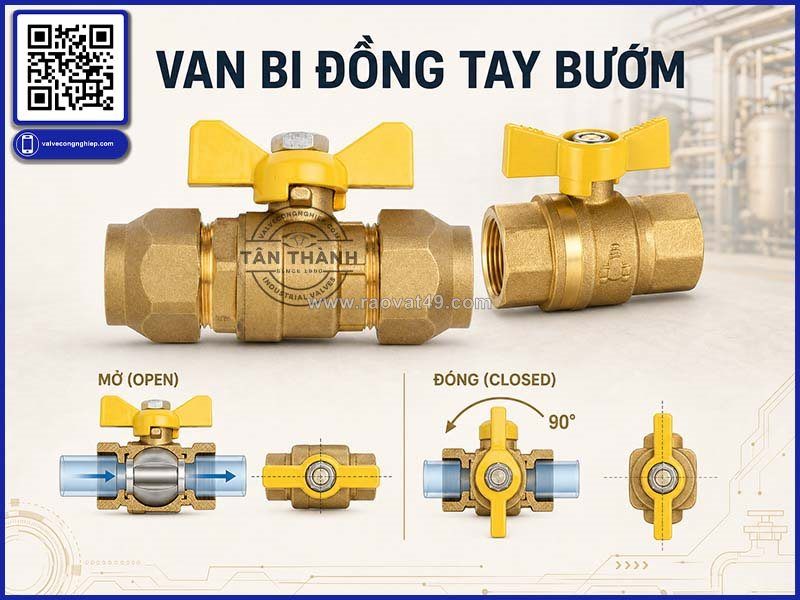

Van bi tay bướm (Butterfly Handle Ball Valve) là một dạng van bi sử dụng tay điều khiển có hình cánh bướm, hoạt động dựa trên cơ chế xoay viên bi bên trong thân van. Khi tay điều khiển được xoay, lỗ xuyên tâm của viên bi thay đổi vị trí tương quan với đường ống, cho phép hoặc ngăn dòng lưu chất đi qua.

Nhờ kết cấu tương đối gọn và thao tác thủ công trực quan, dòng van này có thể được xem xét trong những hệ thống có đường kính nhỏ, đặc biệt tại các vị trí cần đóng mở thường xuyên hoặc không có nhiều không gian thao tác.

Trong lĩnh vực van công nghiệp, việc đánh giá ứng dụng của một thiết bị cần căn cứ vào đặc điểm môi trường làm việc. Không phải cứ cùng sử dụng cơ cấu van bi thì mọi thiết bị đều có thể thay thế cho nhau.

2. Ứng dụng trong hệ thống cấp nước sinh hoạt

Hệ thống cấp nước sinh hoạt thường được cấu thành từ nhiều tuyến ống, nhánh phân phối và thiết bị sử dụng nước khác nhau.

Trong mạng lưới này, van đóng vai trò giúp kiểm soát dòng nước đến từng khu vực, hỗ trợ cô lập một nhánh khi cần kiểm tra hoặc bảo trì.

Van bi tay bướm có thể được sử dụng tại một số đường ống nhánh có kích thước phù hợp. Cơ cấu đóng mở bằng tay giúp người vận hành dễ dàng thay đổi trạng thái mà không cần sử dụng nguồn điện hoặc hệ thống điều khiển tự động.

Ví dụ, tại một tuyến ống dẫn nước đến thiết bị vệ sinh, đường cấp nước phụ hoặc một cụm thiết bị nhỏ, van đóng mở thủ công có thể giúp cô lập dòng nước khi thực hiện công việc bảo dưỡng.

Tuy nhiên, khi xem xét sử dụng trong hệ thống cấp nước, cần chú ý đến vật liệu chế tạo. Thân van, bi van và gioăng phải tương thích với chất lượng nước và điều kiện vận hành.

Đối với nước sinh hoạt, các yêu cầu về an toàn vật liệu tiếp xúc với nước cũng cần được xem xét theo quy định áp dụng. Không nên mặc định rằng mọi loại van bằng đồng hoặc inox đều đáp ứng yêu cầu của hệ thống nước uống trực tiếp.

3. Ứng dụng trong hệ thống cấp nước nóng và lạnh

Nhiệt độ lưu chất là một trong những yếu tố có ảnh hưởng trực tiếp đến khả năng vận hành của van.

Trong hệ thống cấp nước lạnh, thiết bị thường làm việc ở điều kiện nhiệt độ tương đối ổn định. Tuy nhiên, trong hệ thống nước nóng, sự thay đổi nhiệt độ có thể làm giãn nở vật liệu và ảnh hưởng đến các chi tiết làm kín.

Van bi tay bướm có thể được xem xét tại những vị trí cấp nước nóng hoặc lạnh nếu thông số thiết kế đáp ứng điều kiện làm việc.

Một số yếu tố cần đánh giá gồm:

• Nhiệt độ nước vận hành thường xuyên.
• Nhiệt độ cao nhất trong hệ thống.
• Áp suất làm việc tương ứng.
• Vật liệu thân van.
• Khả năng chịu nhiệt của gioăng.
• Tần suất đóng mở.

Ví dụ, một thiết bị có gioăng PTFE cần được kiểm tra giới hạn nhiệt độ theo tài liệu kỹ thuật. Không nên lấy thông số chịu nhiệt của vật liệu riêng lẻ để suy ra giới hạn làm việc của toàn bộ cụm van.

Trong các hệ thống có chu kỳ nóng lạnh liên tục, việc kiểm tra độ kín định kỳ cũng rất cần thiết.

4. Ứng dụng trong hệ thống khí nén

Khí nén là môi chất được sử dụng rộng rãi trong nhà máy, xưởng sản xuất và các dây chuyền tự động hóa.

Hệ thống khí nén thường bao gồm máy nén, bình tích áp, bộ lọc, bộ điều áp, đường ống phân phối và các thiết bị sử dụng khí.

Trong những hệ thống có quy mô phù hợp, van bi tay bướm có thể được xem xét làm thiết bị đóng mở hoặc cô lập một nhánh đường ống.

Cơ chế xoay 90 độ giúp quá trình chuyển đổi trạng thái tương đối nhanh. Người vận hành có thể đóng đường khí đến một khu vực khi thực hiện kiểm tra hoặc bảo dưỡng.

Tuy nhiên, khí nén có áp suất cao tiềm ẩn nguy cơ mất an toàn nếu đường ống bị tháo lắp khi vẫn còn áp lực.

Vì vậy, trước khi tiến hành bảo trì, cần thực hiện quy trình cô lập nguồn khí, xả áp và xác nhận trạng thái an toàn. Việc chỉ đóng một van bi không thay thế được toàn bộ quy trình khóa và cô lập năng lượng theo quy định của nhà máy.

Ngoài ra, cần kiểm tra khả năng tương thích của vật liệu làm kín với dầu bôi trơn, hơi ẩm hoặc các thành phần có thể xuất hiện trong hệ thống khí nén.

5. Ứng dụng trong hệ thống tưới tiêu và cấp nước nông nghiệp

Trong lĩnh vực nông nghiệp, hệ thống tưới tiêu thường được chia thành nhiều nhánh nhằm phân phối nước đến từng khu vực canh tác.

Một mạng lưới tưới có thể bao gồm tuyến ống chính, đường ống nhánh, bộ lọc, đầu phun và các thiết bị điều chỉnh lưu lượng.

Van bi tay bướm có thể đảm nhiệm nhiệm vụ đóng mở tại những vị trí nhánh ống có kích thước phù hợp.

Ví dụ, trong một khu vực trồng cây có nhiều tuyến tưới riêng biệt, việc bố trí van đóng mở giúp người vận hành cô lập từng khu vực khi cần vệ sinh hoặc sửa chữa.

Kết cấu tay bướm gọn cũng có thể thuận tiện tại những vị trí đường ống lắp sát tường, khung đỡ hoặc các cụm phụ kiện.

Tuy nhiên, hệ thống tưới tiêu ngoài trời thường chịu tác động từ độ ẩm, ánh nắng, bụi bẩn và sự thay đổi nhiệt độ. Vì vậy, vật liệu thân, lớp bảo vệ bề mặt và khả năng chống ăn mòn cần được xem xét.

Đặc biệt, nếu nguồn nước có nhiều cặn hoặc hạt rắn, cần chú ý đến nguy cơ tích tụ tạp chất trong khoang van và ảnh hưởng đến bề mặt làm kín.

6. Ứng dụng trong các đường ống phụ trợ của nhà máy

Nhà máy sản xuất thường có nhiều hệ thống đường ống phục vụ những nhiệm vụ khác nhau. Ngoài các tuyến ống chính, còn có những đường ống phụ trợ cấp nước, dẫn khí, phân phối môi chất và phục vụ thiết bị riêng lẻ.

Trong các tuyến phụ trợ có đường kính nhỏ, van bi tay bướm có thể được xem xét như một phương án đóng mở thủ công.

Ví dụ:

• Đường cấp nước cho thiết bị phụ trợ.
• Nhánh cấp khí cho một cụm máy.
• Đường dẫn lưu chất trong khu vực bảo trì.
• Đường ống phụ trong hệ thống phân phối.
• Các vị trí cần cô lập dòng lưu chất khi kiểm tra thiết bị.

Tuy nhiên, cần phân biệt giữa đường ống phụ trợ thông thường và những tuyến ống có yêu cầu an toàn đặc biệt.

Đối với môi trường chứa hóa chất nguy hiểm, hơi nóng áp suất cao, chất dễ cháy hoặc lưu chất độc hại, việc lựa chọn thiết bị phải tuân theo quy trình thiết kế và đánh giá rủi ro của hệ thống.

Không nên sử dụng một mẫu van chỉ vì kích thước và kiểu kết nối tương thích với đường ống.

7. Ứng dụng trong hệ thống xử lý nước

Hệ thống xử lý nước có nhiều công đoạn như lọc thô, lọc tinh, xử lý hóa lý, khử trùng và phân phối nước sau xử lý.

Mỗi công đoạn có điều kiện môi trường khác nhau. Một số tuyến dẫn nước sạch có đặc tính tương đối ổn định, trong khi các tuyến chứa dung dịch xử lý có thể yêu cầu vật liệu chuyên dụng.

Van bi tay bướm có thể được xem xét tại những vị trí đóng mở thủ công trong hệ thống có điều kiện làm việc tương thích.

Ví dụ, các nhánh cấp nước phụ trợ hoặc đường ống dẫn nước thông thường có thể sử dụng cơ cấu van bi phù hợp với kích thước và áp suất.

Ngược lại, đối với tuyến hóa chất, cần kiểm tra kỹ khả năng chống ăn mòn của thân van, bi van và gioăng. Tính tương thích phải được đánh giá dựa trên nồng độ, nhiệt độ và thời gian tiếp xúc với hóa chất.

Một loại vật liệu có thể bền trong môi trường này nhưng lại nhanh chóng xuống cấp trong môi trường khác.

8. Những trường hợp không nên mặc định sử dụng van bi tay bướm

Mặc dù có khả năng ứng dụng trong nhiều hệ thống, van bi tay bướm vẫn có những giới hạn cần lưu ý.

8.1. Hệ thống cần điều tiết lưu lượng chính xác

Van bi thông thường chủ yếu phục vụ chức năng đóng mở. Khi duy trì trạng thái mở một phần để điều chỉnh lưu lượng, dòng chảy có thể gây tác động không đồng đều lên bề mặt bi và gioăng.

Nếu hệ thống yêu cầu điều tiết chính xác, cần xem xét các thiết bị được thiết kế chuyên dụng cho mục đích này.

8.2. Hệ thống có nhiệt độ và áp suất vượt giới hạn

Thiết bị chỉ được vận hành trong phạm vi áp suất và nhiệt độ được nhà sản xuất công bố.

Khi điều kiện làm việc vượt quá giới hạn thiết kế, nguy cơ rò rỉ, biến dạng gioăng hoặc hư hỏng kết cấu có thể tăng lên.

8.3. Hệ thống yêu cầu điều khiển tự động

Van bi tay bướm là dòng thiết bị điều khiển thủ công. Nếu hệ thống cần đóng mở từ xa hoặc điều khiển theo tín hiệu tự động, cần lựa chọn cơ cấu truyền động tương ứng.

8.4. Hệ thống có yêu cầu an toàn đặc biệt

Đối với những tuyến ống chứa môi chất nguy hiểm hoặc có yêu cầu an toàn nghiêm ngặt, thiết bị phải đáp ứng đầy đủ tiêu chuẩn và quy trình kỹ thuật liên quan.

9. Phân biệt van bi tay bướm với van bướm công nghiệp

Một điểm dễ gây nhầm lẫn là tên gọi van bi tay bướm và van bướm công nghiệp.

Hai thiết bị này có cơ cấu đóng mở khác nhau.

Van bi tay bướm sử dụng viên bi có lỗ xuyên tâm. Khi xoay tay điều khiển, viên bi quay quanh trục để mở hoặc đóng đường dẫn.

Trong khi đó, van bướm công nghiệp sử dụng một đĩa van nằm trong lòng thân. Đĩa xoay quanh trục để thay đổi tiết diện dòng chảy.

Như vậy, từ “tay bướm” trong tên gọi Butterfly Handle Ball Valve chỉ mô tả hình dạng tay điều khiển, không có nghĩa đây là van bướm.

Việc phân biệt đúng hai dòng thiết bị giúp tránh nhầm lẫn trong quá trình đọc tài liệu kỹ thuật, lập bản vẽ và đánh giá kết cấu hệ thống.

10. Những yếu tố cần đánh giá trước khi đưa vào vận hành

Trước khi sử dụng van bi tay bướm trong một hệ thống cụ thể, người làm kỹ thuật cần kiểm tra tổng thể các yếu tố sau:

Điều kiện môi chất: Xác định lưu chất là nước, khí, dầu hay hóa chất. Đồng thời kiểm tra thành phần, độ ăn mòn và khả năng xuất hiện cặn.

Áp suất và nhiệt độ: Đối chiếu điều kiện vận hành thực tế với giới hạn thiết kế.

Kích thước và kết nối: Kiểm tra DN, tiêu chuẩn ren và kích thước đường ống.

Vật liệu: Đánh giá sự tương thích của thân van, bi van, trục và gioăng.

Vị trí lắp đặt: Đảm bảo có đủ không gian để thao tác tay bướm và kiểm tra tình trạng thiết bị.

Khả năng bảo trì: Bố trí vị trí thuận tiện để kiểm tra rò rỉ, đóng mở và cô lập hệ thống khi cần.

11. Kết luận

Van bi tay bướm (Butterfly Handle Ball Valve) có thể được ứng dụng trong nhiều hệ thống cấp nước, khí nén, tưới tiêu và các tuyến đường ống phụ trợ nếu đáp ứng đầy đủ điều kiện kỹ thuật.

Điểm quan trọng không nằm ở việc thiết bị có thể lắp vừa đường ống hay không, mà là khả năng làm việc ổn định trong đúng môi trường đã được xác định.

Tân Thành chia sẻ những kiến thức này nhằm giúp người đọc hiểu rõ hơn về đặc điểm và phạm vi ứng dụng của van bi trong thực tế. Công ty Tân Thành luôn hướng đến việc cung cấp thông tin kỹ thuật có tính tham khảo, góp phần nâng cao hiểu biết về van công nghiệp và các thiết bị kiểm soát lưu chất.
