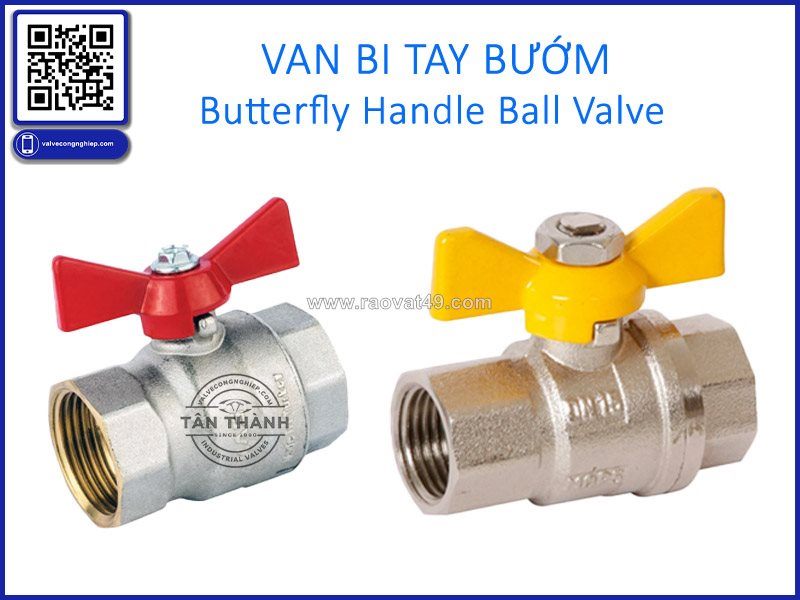

Van bi tay bướm những thông số kỹ thuật cần hiểu rõ trong hệ thống đường ống

1. Vì sao cần quan tâm đến thông số kỹ thuật của van bi tay bướm?

Trong một hệ thống đường ống, van bi tay bướm (Butterfly Handle Ball Valve) không chỉ được đánh giá thông qua kích thước bên ngoài hoặc kiểu dáng tay điều khiển. Để hiểu rõ khả năng làm việc của thiết bị, người vận hành cần xem xét nhiều thông số kỹ thuật liên quan đến áp suất, nhiệt độ, vật liệu, kích thước và kiểu kết nối.

Một thiết bị có thể đáp ứng tốt yêu cầu trong hệ thống nước sinh hoạt nhưng chưa chắc phù hợp với đường ống dẫn khí, hóa chất hoặc môi trường có nhiệt độ cao. Sự khác biệt này xuất phát từ đặc tính của vật liệu, kết cấu làm kín và giới hạn thiết kế.

Đối với lĩnh vực van công nghiệp, thông số kỹ thuật đóng vai trò như cơ sở để xác định phạm vi sử dụng. Nếu hiểu sai một thông số, toàn bộ quá trình lựa chọn, lắp đặt và vận hành có thể bị ảnh hưởng.

Bài viết dưới đây tập trung phân tích những thông số quan trọng của van bi tay bướm, giúp người đọc hiểu rõ ý nghĩa kỹ thuật thay vì chỉ ghi nhớ các ký hiệu trên thân thiết bị.

2. Kích thước danh nghĩa DN và đường kính đường ống

DN là ký hiệu thể hiện kích thước danh nghĩa của thiết bị hoặc đường ống. Đây là thông số phổ biến trong hệ thống valve công nghiệp.

Ví dụ, DN15, DN20, DN25 và DN32 là những kích thước danh nghĩa thường gặp trong các hệ thống đường ống có đường kính nhỏ.

Tuy nhiên, DN không phải lúc nào cũng bằng chính xác đường kính đo được của lỗ dòng chảy hoặc đường kính ngoài của ống. Đây là quy ước kích thước nhằm hỗ trợ việc phân loại và đồng bộ thiết bị.

Khi tìm hiểu van bi tay bướm, cần phân biệt ba khái niệm:

• DN: kích thước danh nghĩa.
• Đường kính ngoài: kích thước đo bên ngoài của đường ống.
• Đường kính lỗ bi: kích thước thực tế của đường dẫn lưu chất bên trong viên bi.

Ba thông số này có liên quan nhưng không đồng nhất.

Một số thiết kế van bi có đường kính lỗ xuyên tâm nhỏ hơn đường kính danh nghĩa của đường ống. Vì vậy, nếu cần xác định tổn thất áp suất, người làm kỹ thuật không nên chỉ dựa vào DN mà cần kiểm tra thêm cấu tạo và thông số dòng chảy.

3. Áp suất danh định và áp suất làm việc

Áp suất là một trong những yếu tố quan trọng nhất khi đánh giá van bi.

Trên tài liệu kỹ thuật, người đọc có thể gặp các ký hiệu như PN10, PN16, PN25 hoặc những cách thể hiện áp suất theo đơn vị bar, MPa và psi.

PN là ký hiệu cấp áp suất danh định theo hệ tiêu chuẩn tương ứng. Ví dụ, PN16 thường được hiểu là cấp áp suất danh định 16 bar trong điều kiện tham chiếu của tiêu chuẩn áp dụng.

Tuy nhiên, không nên hiểu PN16 đồng nghĩa thiết bị luôn chịu được áp suất 16 bar ở mọi nhiệt độ và mọi môi trường. Áp suất làm việc cho phép có thể thay đổi theo vật liệu thân, kết cấu, nhiệt độ và tiêu chuẩn chế tạo.

Đối với van bi tay bướm, người sử dụng cần kiểm tra:

• Áp suất làm việc tối đa.
• Nhiệt độ tương ứng với mức áp suất cho phép.
• Áp suất thử nghiệm thân van.
• Áp suất thử độ kín của bộ phận đóng mở.
• Điều kiện thử nghiệm theo tiêu chuẩn áp dụng.

Một số tài liệu có thể ghi áp suất thử cao hơn áp suất vận hành. Đây là điều bình thường trong quy trình kiểm tra thiết bị, nhưng không có nghĩa van được phép vận hành liên tục ở áp suất thử.

4. Nhiệt độ làm việc và khả năng chịu nhiệt

Nhiệt độ ảnh hưởng trực tiếp đến độ bền vật liệu và khả năng làm kín của van.

Khi nhiệt độ thay đổi, thân van, viên bi và gioăng có thể giãn nở với mức độ khác nhau. Sự chênh lệch này có thể làm thay đổi lực tiếp xúc giữa các bề mặt, từ đó ảnh hưởng đến khả năng đóng kín.

Đặc biệt, gioăng polymer như PTFE có giới hạn nhiệt độ làm việc riêng. Không nên đánh giá khả năng chịu nhiệt của toàn bộ van chỉ dựa trên nhiệt độ nóng chảy của vật liệu gioăng.

Cần phân biệt:

• Nhiệt độ môi trường xung quanh.
• Nhiệt độ lưu chất.
• Nhiệt độ vận hành liên tục.
• Nhiệt độ cực đại trong thời gian ngắn.

Đối với hệ thống nước nóng, khí nóng hoặc môi trường có biến động nhiệt độ, việc kiểm tra đường cong áp suất – nhiệt độ của nhà sản xuất là cần thiết.

Trong lĩnh vực van công nghiệp, đây là thông tin quan trọng nhằm hạn chế tình trạng gioăng biến dạng, giảm độ kín hoặc suy giảm tuổi thọ thiết bị.

5. Vật liệu thân van và khả năng tương thích môi chất

Vật liệu thân van quyết định nhiều đặc tính cơ học và hóa học của thiết bị.

5.1. Thân van bằng đồng

Đồng là vật liệu thường xuất hiện trong các dòng van bi kích thước nhỏ. Vật liệu này có khả năng gia công tương đối thuận lợi và phù hợp với nhiều ứng dụng dẫn nước.

Tuy nhiên, khả năng chống ăn mòn của đồng phụ thuộc vào thành phần môi chất, độ pH, nhiệt độ và các chất hòa tan. Một số môi trường có thể gây ăn mòn hoặc ảnh hưởng đến tuổi thọ thiết bị.

5.2. Thân van bằng inox

Inox có khả năng chống ăn mòn trong nhiều môi trường, nhưng hiệu quả còn tùy thuộc vào mác thép và điều kiện tiếp xúc.

Ví dụ, inox 304 và inox 316 có đặc tính khác nhau về khả năng chống ăn mòn. Inox 316 thường được quan tâm trong những môi trường có nguy cơ ăn mòn do chloride cao hơn, nhưng cũng không phải lựa chọn phù hợp tuyệt đối cho mọi hóa chất.

5.3. Vật liệu hợp kim khác

Một số thiết kế có thể sử dụng các loại hợp kim khác nhằm đáp ứng yêu cầu về cơ tính, khả năng chống ăn mòn hoặc điều kiện làm việc chuyên biệt.

Khi đánh giá vật liệu, cần căn cứ vào chứng nhận và tài liệu kỹ thuật cụ thể, không nên chỉ dựa vào màu sắc bên ngoài của thân van.

6. Vật liệu bi van và gioăng làm kín

Bên cạnh thân van, viên bi và gioăng là hai bộ phận có ảnh hưởng trực tiếp đến khả năng đóng mở.

Bi van có thể được chế tạo từ đồng, inox hoặc vật liệu kim loại phù hợp với từng thiết kế. Bề mặt viên bi cần có độ hoàn thiện phù hợp để hạn chế ma sát và duy trì khả năng tiếp xúc với gioăng.

Gioăng làm kín có thể sử dụng PTFE hoặc các vật liệu polymer khác. Mỗi loại có giới hạn riêng về nhiệt độ, áp suất và khả năng tương thích hóa học.

Một số yếu tố cần xem xét gồm:

• Khả năng chịu nhiệt.
• Khả năng chống biến dạng.
• Độ bền khi đóng mở nhiều chu kỳ.
• Khả năng tương thích với lưu chất.
• Đặc tính ma sát với bề mặt bi.

Nếu lưu chất có chứa hạt rắn, cặn hoặc tạp chất, nguy cơ làm xước bề mặt viên bi và gioăng có thể tăng lên. Vì vậy, cần đánh giá chất lượng lưu chất trước khi xác định điều kiện vận hành.

7. Kiểu kết nối đường ống

Kết nối là thông số ảnh hưởng trực tiếp đến khả năng lắp đặt và độ kín của hệ thống.

Van bi tay bướm có thể được thiết kế với các dạng kết nối khác nhau, tùy theo cấu trúc và mục đích sử dụng.

7.1. Kết nối ren

Kết nối ren thường xuất hiện ở các thiết bị kích thước nhỏ. Một số tiêu chuẩn ren phổ biến gồm BSPP, BSPT và NPT.

Điểm quan trọng là các tiêu chuẩn ren này có cấu trúc và nguyên lý làm kín khác nhau. Không nên mặc định rằng mọi đầu ren có cùng kích thước danh nghĩa đều có thể lắp ghép trực tiếp.

Ví dụ, ren BSP và NPT có khác biệt về góc ren, hình dạng và bước ren. Việc sử dụng không đúng tiêu chuẩn có thể gây khó khăn khi lắp đặt hoặc dẫn đến rò rỉ.

7.2. Kết nối khác

Một số dòng van bi có thể sử dụng kiểu kết nối chuyên dụng tùy theo thiết kế. Khi đó, cần kiểm tra bản vẽ và hướng dẫn lắp đặt từ nhà sản xuất.

8. Hệ số lưu lượng và tổn thất áp suất

Hệ số lưu lượng là thông số giúp đánh giá khả năng cho lưu chất đi qua van trong những điều kiện xác định.

Tài liệu kỹ thuật có thể sử dụng Cv hoặc Kv tùy theo hệ đơn vị và tiêu chuẩn áp dụng.

Thông số này có liên quan đến đường kính lỗ bi, kết cấu bên trong và trạng thái mở của van.

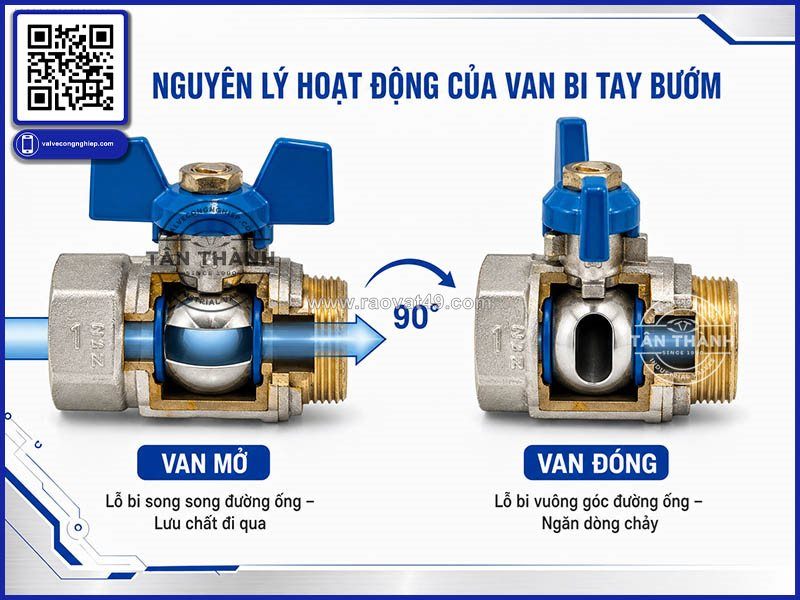

Khi van mở hoàn toàn, đường dẫn lưu chất thường thông thoáng hơn so với trạng thái đóng hoặc mở một phần. Tuy nhiên, mức độ tổn thất áp suất vẫn phụ thuộc vào cấu tạo thực tế.

Đối với các hệ thống cần tính toán lưu lượng, không nên chỉ sử dụng kích thước DN để suy ra khả năng dẫn dòng. Cần đối chiếu hệ số Cv/Kv hoặc dữ liệu thử nghiệm từ tài liệu kỹ thuật.

9. Số lần đóng mở và tuổi thọ vận hành

Tuổi thọ của van bi không chỉ phụ thuộc vào chất lượng vật liệu mà còn liên quan đến số chu kỳ vận hành và điều kiện làm việc.

Một thiết bị hoạt động trong môi trường nước sạch, áp suất ổn định có thể có đặc tính hao mòn khác với thiết bị thường xuyên tiếp xúc hóa chất hoặc lưu chất chứa cặn.

Các yếu tố cần theo dõi gồm:

• Tần suất đóng mở.
• Lực xoay tay điều khiển.
• Dấu hiệu rò rỉ.
• Tình trạng ăn mòn bên ngoài.
• Độ kín khi đóng hoàn toàn.
• Tình trạng gioăng và trục van.

Không có một con số tuổi thọ chung áp dụng cho tất cả các dòng van bi tay bướm. Thông số này cần được xác định theo thiết kế, điều kiện vận hành và kết quả thử nghiệm của nhà sản xuất.

10. Những sai lệch thường gặp khi đọc thông số

Một số nhầm lẫn phổ biến có thể ảnh hưởng đến việc đánh giá van bi tay bướm.

Thứ nhất, nhầm DN với đường kính thực tế của lỗ bi. Hai thông số này không nhất thiết giống nhau.

Thứ hai, xem PN là áp suất làm việc cố định trong mọi điều kiện nhiệt độ. Trên thực tế, giới hạn áp suất có thể thay đổi theo nhiệt độ và vật liệu.

Thứ ba, cho rằng mọi loại ren đều có thể thay thế lẫn nhau. Tiêu chuẩn ren cần được xác định rõ trước khi lắp ghép.

Thứ tư, chỉ quan tâm đến thân van mà bỏ qua vật liệu gioăng. Đây là sai sót đáng chú ý vì gioăng là bộ phận trực tiếp tham gia quá trình làm kín.

Thứ năm, bỏ qua tính chất hóa học của môi chất. Một vật liệu phù hợp với nước chưa chắc tương thích với dung dịch hóa chất.

11. Kết luận

Thông số kỹ thuật là nền tảng quan trọng để hiểu rõ khả năng làm việc của van bi tay bướm (Butterfly Handle Ball Valve). Các yếu tố như DN, áp suất, nhiệt độ, vật liệu thân, vật liệu gioăng, tiêu chuẩn kết nối và hệ số lưu lượng đều cần được đánh giá trong mối quan hệ với nhau.

Thông qua các bài viết chuyên môn, Tân Thành chia sẻ kiến thức về van bi, van công nghiệp và valve công nghiệp nhằm giúp người đọc hiểu rõ hơn về đặc tính kỹ thuật của từng nhóm thiết bị.

Công ty Tân Thành khuyến khích việc tham khảo tài liệu nhà sản xuất và tiêu chuẩn kỹ thuật liên quan trước khi đưa bất kỳ thiết bị nào vào hệ thống thực tế.
