Trong các hệ thống đường ống công nghiệp, việc kiểm soát và đóng mở dòng lưu chất đóng vai trò quan trọng nhằm đảm bảo quá trình vận hành ổn định và an toàn. Một trong những thiết bị được sử dụng phổ biến hiện nay chính là van cổng ty chìm, còn được gọi là van cửa ty chìm (Non-Rising Stem Gate Valve).

Với thiết kế gọn gàng, khả năng đóng kín tốt và độ bền cao, dòng van này được ứng dụng rộng rãi trong nhiều hệ thống như cấp thoát nước, phòng cháy chữa cháy (PCCC), xử lý nước và hạ tầng kỹ thuật đô thị. Hiện nay, Van Tân Thành là đơn vị chuyên nhập khẩu và phân phối các dòng van cổng ty chìm chất lượng, đáp ứng đầy đủ tiêu chuẩn kỹ thuật cho nhiều ngành công nghiệp.

Trong bài viết dưới đây, hãy cùng Van Tân Thành tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, ưu điểm và ứng dụng của van cửa ty chìm trong hệ thống đường ống.

Van Cổng Ty Chìm (Van Cửa Ty Chìm) Là Gì?

Van cổng ty chìm là loại van công nghiệp có thiết kế trục ty không nâng lên khi đóng hoặc mở van. Khi người vận hành xoay tay quay, trục ty sẽ quay bên trong thân van để nâng hoặc hạ đĩa van (gate), từ đó thực hiện chức năng đóng hoặc mở hoàn toàn dòng chảy trong đường ống.

Khác với van cổng ty nổi, phần trục của van cửa ty chìm luôn nằm bên trong thân van nên chiều cao tổng thể của van không thay đổi trong quá trình vận hành. Chính đặc điểm này giúp van phù hợp với các vị trí lắp đặt có không gian hạn chế hoặc hệ thống đường ống đặt ngầm.

Nhờ thiết kế tối ưu, van cổng ty chìm được đánh giá là một trong những dòng van công nghiệp bền bỉ, dễ lắp đặt và vận hành ổn định trong nhiều điều kiện làm việc khác nhau.

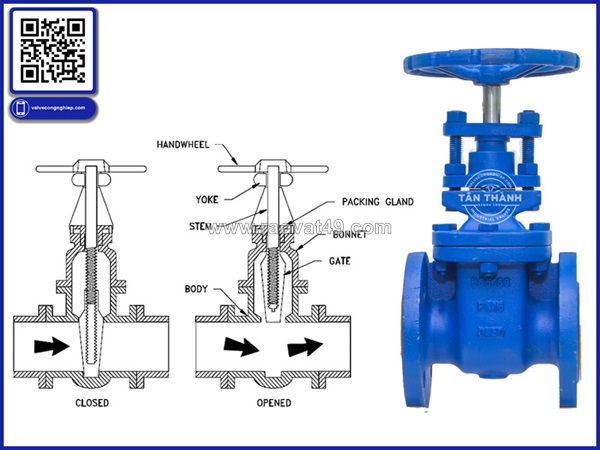

Cấu Tạo Cơ Bản Của Van Cổng Ty Chìm

Một chiếc van cửa ty chìm thường được cấu thành từ nhiều bộ phận quan trọng, mỗi bộ phận đều có vai trò đảm bảo khả năng vận hành và độ kín của van.

Thân van (Body)

Thân van là bộ phận chính của van, thường được chế tạo từ gang, thép, inox hoặc đồng tùy theo môi trường sử dụng. Đây là phần kết nối trực tiếp với hệ thống đường ống và chịu toàn bộ áp lực của lưu chất.

Đĩa van (Gate)

Đĩa van có nhiệm vụ đóng hoặc mở dòng chảy. Khi van mở hoàn toàn, đĩa van sẽ nâng lên khỏi dòng chảy, giúp lưu chất đi qua gần như không bị cản trở.

Trục ty (Stem)

Trục ty là bộ phận truyền chuyển động từ tay quay xuống đĩa van. Với van cổng ty chìm, trục ty sẽ quay bên trong thân van nhưng không di chuyển lên xuống ra bên ngoài.

Tay quay (Handwheel)

Tay quay được sử dụng để vận hành van bằng tay. Khi xoay tay quay theo chiều kim đồng hồ hoặc ngược lại, trục ty sẽ tác động lên đĩa van để thực hiện thao tác đóng hoặc mở.

Gioăng làm kín (Seal)

Bộ phận gioăng giúp đảm bảo độ kín của van, hạn chế rò rỉ lưu chất ra bên ngoài trong quá trình vận hành.

Nguyên Lý Hoạt Động Của Van Cổng Ty Chìm

Nguyên lý hoạt động của van cửa ty chìm khá đơn giản nhưng hiệu quả.

Khi người vận hành xoay tay quay, trục ty sẽ quay và tạo ra chuyển động nâng hoặc hạ đĩa van.

• Khi đĩa van nâng lên, dòng lưu chất sẽ đi qua van một cách tự do.
• Khi đĩa van hạ xuống, đĩa van sẽ ép chặt vào bề mặt làm kín, ngăn hoàn toàn dòng chảy.

Điểm đặc biệt của van cổng ty chìm là trục ty không nâng lên khi vận hành, giúp giữ nguyên kích thước chiều cao của van trong suốt quá trình hoạt động.

Ưu Điểm Của Van Cổng Ty Chìm

So với nhiều dòng van công nghiệp khác, van cửa ty chìm sở hữu nhiều ưu điểm nổi bật, giúp thiết bị này được sử dụng phổ biến trong thực tế.

Tiết kiệm không gian lắp đặt

Thiết kế ty chìm giúp van không thay đổi chiều cao khi vận hành, phù hợp với các hệ thống lắp đặt trong hố van, tủ kỹ thuật hoặc đường ống ngầm.

Độ bền cao

Van thường được chế tạo từ vật liệu có độ bền tốt như gang, inox hoặc thép, giúp thiết bị hoạt động ổn định trong thời gian dài.

Độ kín tốt

Bề mặt làm kín được gia công chính xác, giúp hạn chế rò rỉ lưu chất và đảm bảo hiệu suất vận hành của hệ thống.

Dễ dàng lắp đặt

Van có cấu tạo tương đối đơn giản, dễ dàng lắp đặt và bảo trì trong hệ thống đường ống.

Giá thành hợp lý

So với nhiều dòng van công nghiệp khác, van cổng ty chìm có chi phí đầu tư tương đối hợp lý, phù hợp với nhiều dự án.

Phân Loại Van Cổng Ty Chìm Phổ Biến

Hiện nay trên thị trường, van cửa ty chìm được phân loại theo nhiều tiêu chí khác nhau.

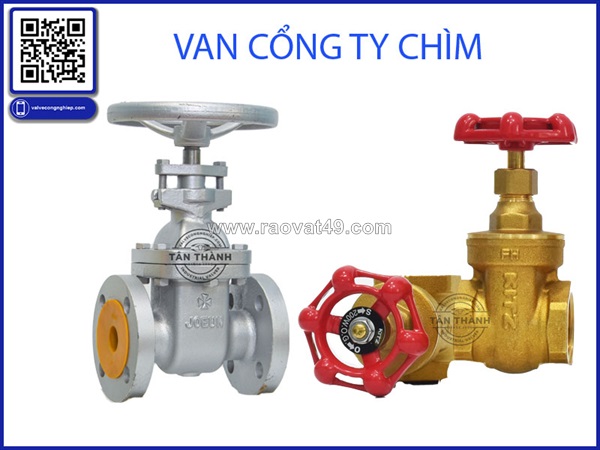

Phân loại theo vật liệu

Tùy vào môi trường làm việc, van có thể được chế tạo từ nhiều loại vật liệu khác nhau như:

• Van cổng ty chìm gang
• Van cổng ty chìm inox
• Van cổng ty chìm thép
• Van cổng ty chìm đồng

Mỗi loại vật liệu sẽ phù hợp với từng môi trường lưu chất khác nhau như nước, hơi, hóa chất hoặc dầu khí.

Phân loại theo kiểu kết nối

Van cổng ty chìm thường có các dạng kết nối phổ biến như:

• Kết nối mặt bích
• Kết nối ren
• Kết nối hàn

Trong đó, kết nối mặt bích là dạng phổ biến nhất trong các hệ thống đường ống công nghiệp.

Phân loại theo tiêu chuẩn

Một số tiêu chuẩn sản xuất van phổ biến hiện nay bao gồm:

• JIS
• DIN
• ANSI
• BS

Việc lựa chọn tiêu chuẩn phù hợp giúp đảm bảo tính tương thích với hệ thống đường ống hiện có.

Ứng Dụng Của Van Cổng Ty Chìm Trong Thực Tế

Nhờ nhiều ưu điểm về thiết kế và độ bền, van cổng ty chìm được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.

Hệ thống cấp thoát nước

Đây là lĩnh vực sử dụng van cửa ty chìm phổ biến nhất. Van được lắp đặt trong các đường ống cấp nước đô thị, nhà máy nước và hệ thống xử lý nước.

Hệ thống phòng cháy chữa cháy (PCCC)

Trong các hệ thống PCCC, van cổng ty chìm được sử dụng để kiểm soát nguồn cấp nước chữa cháy.

Hệ thống xử lý nước thải

Van được lắp đặt trong các nhà máy xử lý nước thải, giúp kiểm soát dòng chảy trong các bể và đường ống.

Hệ thống công nghiệp

Ngoài ra, van còn được sử dụng trong nhiều ngành công nghiệp như:

• Công nghiệp hóa chất
• Công nghiệp dầu khí
• Nhà máy sản xuất
• Hệ thống HVAC

Lưu Ý Khi Lựa Chọn Van Cổng Ty Chìm

Để đảm bảo hiệu quả vận hành, khi lựa chọn van cửa loại ty chìm, người dùng cần lưu ý một số yếu tố quan trọng như:

• Kích thước đường ống
• Áp suất làm việc của hệ thống
• Nhiệt độ lưu chất
• Loại vật liệu phù hợp
• Tiêu chuẩn kết nối

Việc lựa chọn đúng loại van sẽ giúp hệ thống hoạt động ổn định và kéo dài tuổi thọ thiết bị.

Mua Van Cổng Ty Chìm Chất Lượng Tại Van Tân Thành

Nếu bạn đang tìm kiếm van cổng ty chìm chất lượng cao, Van Tân Thành là địa chỉ đáng tin cậy trên thị trường van công nghiệp hiện nay.

Với nhiều năm kinh nghiệm trong lĩnh vực nhập khẩu và phân phối van công nghiệp, Van Tân Thành cung cấp đa dạng các dòng:

• Van cổng ty chìm gang
• Van cổng ty chìm inox
• Van cổng ty chìm tiêu chuẩn JIS, DIN, ANSI

Tất cả sản phẩm đều được kiểm định chất lượng rõ ràng, nguồn gốc xuất xứ minh bạch và đáp ứng tiêu chuẩn kỹ thuật của nhiều hệ thống công nghiệp.

Bên cạnh đó, đội ngũ kỹ thuật của Van Tân Thành luôn sẵn sàng hỗ trợ tư vấn để giúp khách hàng lựa chọn được loại van phù hợp nhất với nhu cầu sử dụng.

Kết Luận

Van cổng ty chìm (van cửa ty chìm) là thiết bị quan trọng trong hệ thống đường ống nhờ khả năng đóng mở dòng chảy hiệu quả, độ bền cao và thiết kế tiết kiệm không gian. Với nhiều ưu điểm nổi bật, dòng van này hiện được sử dụng rộng rãi trong các hệ thống cấp thoát nước, PCCC, xử lý nước và công nghiệp.

Nếu bạn đang cần tìm van cổng ty chìm chất lượng, hãy liên hệ với Van Tân Thành để được tư vấn và cung cấp các sản phẩm van công nghiệp chính hãng, giá tốt và phù hợp với nhiều ứng dụng khác nhau.
