Van cổng ty nổi và van cổng ty chìm: phân tích lựa chọn theo môi trường, thao tác và điều kiện công trình

Trong cùng một hệ thống đường ống, van cổng ty nổi và van cổng ty chìm có thể cùng thực hiện nhiệm vụ đóng hoặc mở dòng chảy nhưng cách bố trí và vận hành lại khác nhau đáng kể. Vì vậy, khi thiết kế hoặc thay thế van công nghiệp, việc lựa chọn kiểu ty không nên chỉ dựa trên thói quen sử dụng.

Một số công trình ưu tiên khả năng quan sát trạng thái van. Một số khác lại bị giới hạn chiều cao hoặc cần giảm phần kết cấu nhô lên khỏi mặt bằng. Khi đó, sự khác biệt giữa rising stem và non-rising stem trở nên đáng chú ý.

Theo tài liệu MSS SP-70, các cấu hình rising stem và non-rising stem đều tồn tại trong nhiều kiểu gate valve khác nhau.

1. Khác biệt cần nhìn từ điều kiện thực tế

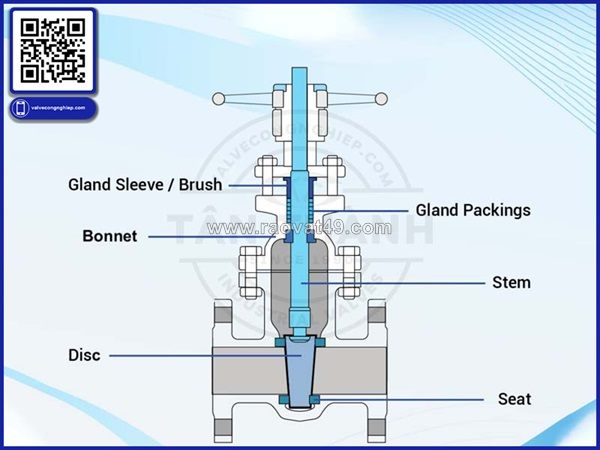

Với van cổng ty nổi, khi thao tác mở, ty dịch chuyển lên phía trên. Vì vậy người vận hành có thể quan sát sự thay đổi vị trí của ty.

Trong khi đó, với van cổng ty chìm, ty quay nhưng không nhô lên theo hành trình đóng mở.

Sự khác nhau này kéo theo một loạt vấn đề liên quan đến:

• chiều cao lắp đặt;
• khả năng quan sát;
• không gian bảo trì;
• khả năng tiếp cận;
• điều kiện môi trường;
• phương án vận hành.

Do đó, câu hỏi “nên dùng van cổng ty nổi hay ty chìm?” cần được chuyển thành câu hỏi cụ thể hơn: hệ thống này cần gì ở bộ phận vận hành của van?

2. Khi nào khả năng quan sát trạng thái trở nên quan trọng?

Trong một hệ thống có nhiều van, việc xác định nhanh van đang ở trạng thái nào có thể giúp người vận hành thuận tiện hơn.

Với van cổng ty nổi, vị trí ty thay đổi theo trạng thái đóng mở nên có thể quan sát trực tiếp hơn. Đây cũng là một đặc điểm thường được nhắc đến trong các tài liệu kỹ thuật về rising-stem gate valve.

Điều này có thể hữu ích tại:

• phòng máy;
• hệ thống nước;
• đường ống kỹ thuật;
• hệ thống cần kiểm tra van thường xuyên;
• khu vực mà nhân viên vận hành cần nhận biết trạng thái bằng mắt.

Tuy nhiên, cần phân biệt giữa khả năng quan sát cơ học và một hệ thống giám sát vị trí van bằng tín hiệu điện. Hai khái niệm này không giống nhau.

3. Khi nào van cổng ty chìm có lợi thế về không gian?

Nếu van được lắp trong khu vực có chiều cao hạn chế, phần ty nổi lên có thể gây vướng.

Ví dụ:

• hầm kỹ thuật thấp;
• tuyến ống dưới sàn;
• khu vực có dầm;
• giếng van;
• không gian có nắp che;
• khu vực có nhiều đường ống giao nhau.

Trong những trường hợp như vậy, thiết kế ty chìm có thể giúp giảm yêu cầu khoảng không phía trên.

Tuy nhiên, cần xem xét tổng thể cả phương án vận hành và bảo trì chứ không chỉ nhìn vào chiều cao.

4. Đừng nhầm “gọn hơn” với “dễ bảo trì hơn”

Một van có kết cấu gọn theo chiều cao không đồng nghĩa với việc bảo trì luôn đơn giản.

Khi đánh giá van cổng van cửa, kỹ thuật nên đặt ra câu hỏi:

• Có tiếp cận được bộ phận làm kín không?
• Có thể kiểm tra stem không?
• Có thể thao tác tay quay không?
• Có thể tháo các bộ phận cần thiết không?
• Có thể xác định trạng thái đóng mở không?

Đây là lý do việc lựa chọn giữa van cổng ty nổi và van cổng ty chìm nên được thực hiện ngay từ giai đoạn thiết kế.

5. Môi trường bên ngoài ảnh hưởng thế nào?

Ty van là bộ phận cần được quan tâm vì thường xuyên chịu tác động từ môi trường bên ngoài.

Nếu van được lắp ngoài trời, cần chú ý:

• nước mưa;
• bụi;
• hóa chất;
• hơi ẩm;
• môi trường ăn mòn;
• khả năng bảo vệ và bôi trơn.

Với thiết kế rising stem, phần ty chuyển động và phần ren ngoài cần được kiểm tra theo yêu cầu của nhà sản xuất.

Việc bảo dưỡng không phù hợp có thể làm tăng ma sát, khiến thao tác van nặng hơn.

6. Đặt van ở đâu quan trọng không kém chọn loại van

Một van công nghiệp phù hợp nhưng đặt sai vị trí vẫn có thể gây khó khăn khi vận hành.

Ví dụ, van cổng ty nổi được lựa chọn đúng nhưng lắp ngay bên dưới một dầm thấp. Khi mở van, ty bị cản.

Ngược lại, van ty chìm được đặt trong một khu vực cần kiểm tra trạng thái thường xuyên nhưng không có giải pháp chỉ báo vị trí. Người vận hành có thể phải kiểm tra trực tiếp bằng thao tác.

Do đó, lựa chọn thiết bị và bố trí đường ống cần được thực hiện cùng nhau.

7. So sánh theo từng tiêu chí kỹ thuật

Khả năng quan sát

Van cổng ty nổi có ưu điểm về việc nhìn thấy chuyển động của ty.

Van cổng ty chìm không có chuyển động tịnh tiến rõ ràng của ty bên ngoài.

Chiều cao

Van ty nổi cần tính thêm không gian cho hành trình ty.

Van ty chìm thường thuận lợi hơn ở khu vực giới hạn chiều cao.

Bảo trì

Cả hai đều cần bảo trì theo thiết kế cụ thể. Tuy nhiên, phương án tiếp cận từng bộ phận phải được tính từ vị trí lắp đặt.

Môi trường

Không nên chỉ dựa vào kiểu ty để đánh giá khả năng chống ăn mòn. Cần xét vật liệu, lớp bảo vệ, packing, môi trường và điều kiện vận hành.

Khả năng ứng dụng

Cả hai đều có thể xuất hiện trong hệ thống nước và các hệ thống công nghiệp tùy thiết kế, tiêu chuẩn và yêu cầu dự án.

8. Không nên dùng một loại van cho mọi vị trí

Một dự án lớn có thể sử dụng cả hai loại.

Ví dụ:

• van ngoài nhà máy có thể ưu tiên thiết kế phù hợp khả năng quan sát;
• khu vực trần thấp có thể cân nhắc ty chìm;
• vị trí cần thao tác thường xuyên có thể xem xét khả năng tiếp cận;
• khu vực chôn ngầm hoặc giếng van phải xét thêm bộ phận truyền động và cách đưa thao tác lên mặt đất.

Như vậy, lựa chọn không nhất thiết phải là “toàn bộ công trình dùng ty nổi” hoặc “toàn bộ dùng ty chìm”.

9. Tiêu chuẩn không thay thế cho khảo sát hiện trường

Các tiêu chuẩn kỹ thuật giúp xác định yêu cầu thiết kế, vật liệu, thử nghiệm và kích thước tùy phạm vi áp dụng. Chẳng hạn API 600 quy định một loạt yêu cầu đối với steel gate valve như bolted bonnet, OS&Y, rising stem, kiểu gate và kết nối.

Tuy nhiên, tiêu chuẩn không thể thay thế việc khảo sát:

• cao độ;
• không gian;
• hướng đường ống;
• vị trí người vận hành;
• điều kiện bảo trì;
• thiết bị xung quanh.

Đây là phần cần được xử lý trong thiết kế công trình.

10. Cách chọn van thực tế cho kỹ thuật

Trước khi yêu cầu báo giá, có thể lập bảng thông tin:

Môi chất: nước, khí, hơi hoặc môi chất khác.

DN: kích thước danh nghĩa.

Áp suất: áp suất làm việc và yêu cầu rating.

Nhiệt độ: điều kiện vận hành.

Kết nối: ren, bích hoặc dạng khác.

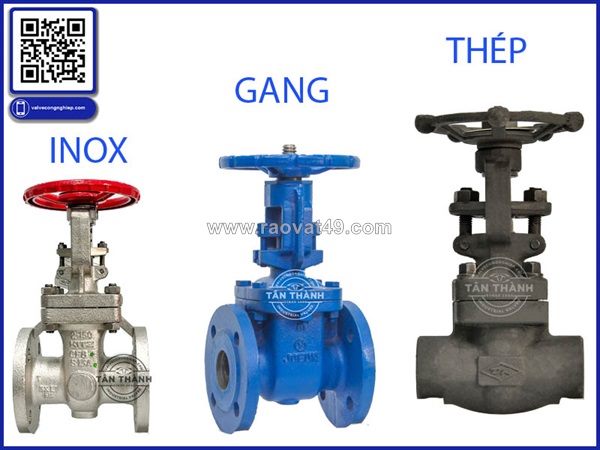

Vật liệu: gang, gang cầu, thép, inox...

Kiểu stem: rising hoặc non-rising.

Không gian: chiều cao và khoảng thao tác.

Tiêu chuẩn: theo thiết kế dự án.

Tần suất vận hành: thường xuyên hay chủ yếu đóng mở để cô lập.

Danh sách này giúp tránh tình trạng chỉ gửi một thông tin “cần van cổng DN100” nhưng thiếu dữ liệu quan trọng.

11. Vai trò của catalogue trong việc lựa chọn

Catalogue không chỉ để xem giá.

Đối với van cổng Gate Valve, catalogue cần được dùng để kiểm tra:

• kích thước face-to-face;
• chiều cao;
• đường kính tay quay;
• kích thước kết nối;
• vật liệu;
• pressure rating;
• nhiệt độ làm việc;
• kiểu stem;
• khối lượng;
• phụ kiện đi kèm.

Với các van kích thước lớn, khối lượng và không gian bảo trì càng cần được tính trước.

12. Góc nhìn của Tân Thành

Tân Thành cho rằng khi lựa chọn van cổng ty nổi, không nên đặt câu hỏi đơn giản “ty nổi có tốt hơn ty chìm không”.

Câu hỏi kỹ thuật phù hợp hơn là:

Kiểu stem nào đáp ứng đúng yêu cầu vận hành và điều kiện lắp đặt của hệ thống?

Nếu cần quan sát vị trí đóng mở bằng mắt và công trình có đủ khoảng không, van ty nổi có thể phù hợp.

Nếu khu vực lắp đặt bị giới hạn chiều cao, có thể xem xét van ty chìm cùng phương án chỉ báo hoặc truyền động phù hợp.

Quan trọng nhất vẫn là thông số cụ thể của hệ thống.

Kết luận

Van cổng ty nổi và van cổng ty chìm không nên được xem đơn thuần là hai sản phẩm để so sánh hơn – kém. Mỗi thiết kế có đặc điểm riêng về chuyển động stem, không gian lắp đặt và phương thức vận hành.

Khi lựa chọn van cổng, van cổng Gate Valve, van cửa, van cổng van cửa, người dùng nên đồng thời xem xét DN, áp suất, môi chất, vật liệu, tiêu chuẩn, vị trí lắp đặt và yêu cầu bảo trì.

Tân Thành chia sẻ nội dung này như một góc nhìn kỹ thuật để kỹ sư, nhà thầu và người sử dụng có thêm cơ sở khi lựa chọn valve công nghiệp phù hợp cho từng vị trí thực tế.
